Kondenzačné kotly: Moderné a efektívne riešenie pre vykurovanie

V súčasnosti je na trhu široká ponuka vykurovacích systémov, pričom kondenzačné kotly patria medzi najefektívnejšie a ekologické riešenia. Ponúkajú vysokú účinnosť, nízku spotrebu paliva a minimálne emisie, čo ich robí ideálnou voľbou pre moderné domácnosti. Kondenzačný kotol je jednou z možností ako zabezpečiť v dome teplo na vykurovanie, ohrev vody, ale napríklad aj na ohrev vody v bazéne, či vzduchu vo vzduchotechnickom zariadení. Patrí medzi ekonomicky, energeticky a environmentálne vhodnejšie riešenia oproti klasickým plynovým kotlom, ktorých predaj už skončil, keďže nespĺňali požiadavky na efektívnosť. V novostavbách, ktoré majú v blízkosti prípojku plynu, môže byť kondenzačný kotol jednou z ekonomicky najvýhodnejších možností.

Princíp fungovania kondenzačného kotla

Bežný kotol využíva na ohrievanie vykurovacej vody iba spaľovanie plynu, resp. iného paliva. V tradičnom plynovom kotle vznikala tepelná energia v procese spaľovania plynu, po ktorom spaliny unikali do atmosféry. Tieto spaliny boli samy o sebe tiež nosičom tepla, pretože mali teplotu často vyššiu než 100-110 °C. V klasických kotloch uniká para hore komínom bez využitia a odnáša veľa tepla. Spaliny sa nesmú ochladiť natoľko, aby para skondenzovala, pretože vzniknutý kondenzát je stredne silná kyselina.

Kondenzačné kotly pracujú na princípe využitia latentného tepla skrytého v spalinách, ktoré sa pri bežných kotloch odvádza do komína. ✅ Tak vznikla technológia kondenzácie, ktorá spočíva v tom, že v rámci jedného vykurovacieho zariadenia, kotla malých rozmerov a cenovo dostupného pre väčšinu populácie, okrem spaľovania plynu (a získavania týmto spôsobom tepelnej energie) dochádza aj k skvapalňovaniu spalín pomocou vody, ktorá tiež zvyšuje svoju teplotu vďaka tomuto procesu. Týmto spôsobom dochádza k výmene tepla medzi vodou a spalinami plynu, výsledkom čoho spaliny už nemajú tak vysokú teplotu ako pri tradičných kotloch. Pri kondenzačných kotloch majú spaliny, ktoré vychádzajú z komína, teplotu len medzi 35 a 50 °C.

Kondenzačný kotol obsahuje samostatný tepelný výmenník, v ktorom spaliny predhrievajú vratnú vodu z vykurovacieho systému. Využívajú na to teplo v nich obsiahnuté. Znamená to, že vodná para vo výmenníku kondenzuje (mení sa na vodu) a odovzdáva tejto vratnej vode svoje teplo. Moderné kondenzačné kotly majú vo vnútri odolné materiály z ušľachtilej ocele alebo zliatiny hliníka a kremíka. Vykurovacia voda ich ochladzuje pod teplotu tzv. rosného bodu, ktorá je pri zemnom plyne približne 57 °C. Pod touto teplotou para kondenzuje na vodu a odovzdáva pritom do vykurovacej vody kondenzačné teplo. Kondenzačné teplo vodnej pary je rovnako veľké ako výparné teplo vody potrebné na jej vyparenie.

Účinnosť kondenzačného kotla

Vďaka zisku tepla zo spalín kotol spotrebuje menej plynu na dosiahnutie rovnakých výsledkov, pretože toto teplo je priamo využívané na ohrev vody. Tento úsporný efekt sa prejaví na peňaženke. Tradičné plynové kotly mali v najlepších, učebnicových podmienkach dosahovať účinnosť, ktorá bola koncom 20. storočia označovaná konvenčne ako 100 %. V praxi však ich účinnosť len zriedka dosahovala týchto 100 % a pohybovala sa v rozmedzí 80-90 %.

Kondenzačný kotol môže mať účinnosť aj nad 100 %, avšak nie je to „perpetuum mobile“. V klasických kotloch sa neuvažovalo s využitím tepla z vodnej pary, ale len s tzv. citeľným teplom, daným teplotou spalín. Toto teplo, ako výhrevnosť paliva, tvorilo základňu 100 %. Účinnosť kotla dosahovala okolo 94 %. Vodná para v spalinách zo zemného plynu obsahuje ďalších 11 % tepla. Môžeme ho využiť kondenzovaním pary, ktorá odovzdá toto teplo vykurovacej vode. Ak však zvolíme ako základňu 100 % celkové teplo v spalinách (tzv. spaľovacie teplo), potom kondenzačný kotol dosahuje účinnosť až 109-111 %.

V praxi je spotreba paliva pri porovnaní s kotlom starého typu pri kondenzačnom kotle o približne 15-20 % nižšia. Účinnosť kondenzačného kotla počítaná z tzv. spaľovacieho tepla dosahuje až 98 %. Zostávajúce 2 % stratíte spalinami, sálaním kotla a v odvádzanom kondenzáte. Využitie energie obsiahnutej v plyne je teda oproti iným kotlom veľmi vysoké. Oproti novšiemu klasickému plynovému kotlu spáli kondenzačný kotol približne o 15 % menej plynu. Pri výmene staršieho kotla prinesie kondenzačný kotol aj vyššie úspory.

Výhody kondenzačných kotlov

• Ekologickosť: Nižšie emisie CO2 a iných škodlivých látok. Metán je šetrnejší ako ostatné uhlíkové palivá, má najlepší pomer atómov uhlíka a vodíka (1:4).
• Úspora: Nižšia spotreba plynu alebo iného paliva vďaka efektívnemu využitiu tepla zo spalín.
• Tichá prevádzka: Moderné kotly sú navrhnuté pre minimálnu hlučnosť.
• Všestrannosť: Možnosť pripojenia na podlahové vykurovanie aj radiátory.
• Dlhá životnosť: Pri správnej inštalácii a pravidelnej údržbe.
• Bezpečnosť: Kondenzačné kotly s uzavretou spaľovacou komorou sú bezpečnejšie, pretože vzduch na spaľovanie nasávajú zvonku budovy, nie z miestnosti, čím neovplyvňujú kvalitu vzduchu v dome.

Typy kondenzačných kotlov

Kondenzačné kotly sa delia na niekoľko typov podľa spôsobu inštalácie a funkcií:

1. Závesné kondenzačné kotly: Tieto kotly sú určené na zavesenie na stenu, čím šetria priestor. Sú ideálne pre byty a menšie rodinné domy. Závesné kondenzačné kotly do rodinných a bytových domov sú výkonné a priestorovo úsporné zariadenia. Vďaka kompaktným rozmerom ich namontujete kamkoľvek, či už do kúpeľne, predsiene, alebo do kuchyne vedľa kuchynskej linky.
2. Stacionárne kondenzačné kotly: Tieto kotly sú určené na umiestnenie na zem a často disponujú väčším výkonom a integrovaným zásobníkom teplej vody. Sú umiestňované na podlahu a majú zabudovaný zásobník na ohrev teplej vody.
3. Kondenzačné kotly s prietokovým ohrevom TÚV: Tieto kotly ohrievajú teplú úžitkovú vodu (TÚV) priamo počas jej odberu, čím zabezpečujú neustály prísun teplej vody.
4. Kondenzačné kotly so zásobníkom TÚV: Tieto kotly majú integrovaný alebo externý zásobník na ohriatu TÚV, čo umožňuje rýchlejší a komfortnejší odber teplej vody. Tradične sa pitná voda zohrieva v zásobníkovom ohrievači, ktorý je pripojený na kotol. Ohriata voda v zásobníku poskytuje komfort spočívajúci v stálej teplote vody a bezpečnosť dodávky aj pri špičkových odberoch teplej vody do veľkej vane alebo pri výdatnejšej sprche.
5. Kondenzačné kotly s vrstvovým zásobníkom: Spája výhody prietokového a zásobníkového ohrevu vody. Kotol si ťahá pomocou čerpadla zo spodnej časti zásobníka studenú vodu, zohrieva ju v doskovom výmenníku tepla a tlačí zhora späť do zásobníka. Vrstva ohriatej vody hore a studenej dole vytvára rozhranie (vrstvenie), ktoré v zásobníku postupuje nadol, až sa „naplní“ teplou vodou celý zásobník.
6. Kaskádové systémy/Kondenzačné jednotky: Týmto pojmom sa označujú zostavy kotla a samostatného veľkoobjemového zásobníka teplej vody umiestneného vedľa kotla alebo pod ním. Nazývajú sa aj plynové kondenzačné jednotky. Majú vysoký tepelný výkon a tým aj väčšie rozmery. Používajú sa na vykurovanie väčších objektov (napr. bytových domov). Niektoré kondenzačné kotly môžete zapojiť do kaskády od 2 ks, aby ste dosiahli vyšší vykurovací výkon (používa sa od stoviek kW).

Kľúčové faktory pri výbere kondenzačného kotla

Pri výbere kondenzačného kotla je potrebné zvážiť niekoľko kľúčových faktorov:

• Výkon kotla: Mal by sa stanoviť z výpočtu tepelných strát domu a musí zodpovedať tepelným stratám objektu.
• Typ ohrevu TÚV: Zvážte, či preferujete prietokový ohrev alebo kotol so zásobníkom.
• Dostupné palivo: Väčšina kondenzačných kotlov funguje na zemný plyn, ale existujú aj varianty na propán-bután alebo iné palivá.
• Spôsob inštalácie: Závesný alebo stacionárny kotol.
• Energetická trieda: Vyššia trieda znamená vyššiu efektivitu.
• Cena a záruka: Porovnajte ponuky a dĺžku záruky.
• Servisná podpora: Dostupnosť autorizovaného servisu vo vašej lokalite.
• Rozsah modulácie výkonu: Dobrý kotol by mal byť schopný plynule regulovať svoj výkon v čo najväčšom rozsahu, napríklad od 10 do 100 % menovitého výkonu. Menovitý výkon je max. pre vašu peňaženku a komfort je oveľa dôležitejší rozsah modulácie výkonu - teda ako nízko vie kotol „spomaliť“, bez toho, aby sa vypol.

Porovnanie kondenzačného a tradičného kotla

Inštalačné požiadavky a špecifiká

Pri výbere nového zariadenia je užitočné poznať špecifiká inštalácií v rôznych prípadoch a vedieť ako kondenzačný kotol funguje a kedy má úspornú prevádzku. Jeho cena je vyššia oproti klasickému kotlu na plyn preto, lebo na vnútorné diely treba použiť materiály odolné voči korózii pri styku s kyslým kondenzátom. Na nasledujúcich stranách sa dozviete, čo si vyžiada inštalácia kondenzačného kotla v súvislosti so vznikajúcim kondenzátom, požiadavkami na odvod spalín, ako aj riadiacim systémom.

Odvod kondenzátu

Spálením 1 m3 zemného plynu sa vytvorí 1,6 kg vodnej pary (zodpovedá 1,6 l vody). Kondenzačný kotol v rodinnom dome vytvorí za rok aj viac než 1 000 l vody. Zvyšky kondenzátu z procesu kondenzácie budú odvedené priamo do kanalizácie. V rodinných domoch netreba kyslý kondenzát neutralizovať. Urobia to zásadité odpady z domu, ako sú napríklad mydlá, šampóny, pracie prášky. Ak by sa však mal kyslý kondenzát odvádzať nevhodnou kanalizáciou, ktorú kyselina poškodzuje (napríklad kameninovým kanálom), kanalizácia dlho nevydrží.

Odvod kondenzátu do kanalizácie cez sifón, oddeľujúci spaľovaciu komoru od okolia kotla, je nevyhnutný.

Odvod spalín a prívod vzduchu

Úlohou spalinových systémov je odvádzať spaliny vzniknuté spaľovaním plynu do vonkajšieho prostredia. Výhodné je nimi súčasne privádzať do kotla vzduch potrebný na spaľovanie. Spalinovod kondenzačného kotla musí odolávať agresívnemu kondenzátu, ktorý sa tvorí ďalej aj mimo kotla, na chladnejších stenách spalinového potrubia. Z dôvodu bezpečnosti prevádzky aj obyvateľov domu sa majú používať len certifikované spalinovody.

Kondenzačné kotly - teda s možnosťou kondenzácie, na rozdiel od starších ekvivalentov majú tzv. uzavretú spaľovaciu komoru. To znamená, že vzduch (nevyhnutný pre proces spaľovania) nemôžu nasávať z miestnosti, v ktorej sa nachádzajú, čo mnohí považujú za výhodu. Vyžaduje to však prívod vzduchu do komory zvonku budovy, čo sa najčastejšie realizuje cez vetracie kanály. To znamená, že na mieste, kde plánujeme umiestnenie kotla, je potrebné túto možnosť zabezpečiť. Okrem toho musí byť kotol napojený na komín, aby sa zbavil zvyškov spalín.

Vzduch sa privádza do kotla koncentrickým potrubím. Vnútorná rúra odvádza spaliny, vonkajšia rúra privádza vzduch na spaľovanie. Výhodou je, že sa miestnosť neochladzuje vzduchom nasávaným zvonka. Prívod vzduchu do kotla môže byť aj z priestoru kotolne, ktorá musí mať prívod vonkajšieho vzduchu cez neuzatvárateľnú mriežku. Kondenzačný kotol musí mať vždy ventilátor.

Otvorený vs. Uzavretý systém vykurovania

Základným kritériom pre rozhodnutie, či by mal daný kotol pracovať v uzavretom alebo otvorenom systéme, je odporúčanie výrobcu. Čo ak mám starý kotol na ekouhoľ alebo uhlie, ktorý chcem ponechať - a okrem toho pridať plynový kotol? Veľmi časté rozhodnutie - chceme bezúdržbové vykurovanie, ale obávame sa, že v prípade tuhej zimy bude drahé. Najčastejšie sa v takom prípade delí systém na dve časti, čím sa vytvorí tzv. otvorený a uzavretý systém.

V otvorenom systéme by mal zostať kotol na ekouhoľ alebo uhlie a pod., pretože tieto zdroje tepla z mnohých dôvodov bezpečnejšie a lepšie pracujú s otvorenou expanznou nádobou. Podobne sa často odporúča, aby v otvorenej časti systému pracoval krb (ak kombinujeme plynový kotol s krbom s výmenníkom). Prečo práve v otvorenom? Pretože tieto zdroje tepla sú menej regulovateľné. Nemožno ich náhle vypnúť a rýchlo ochladiť, ako napríklad plynový kotol.

Zvyšná časť systému, teda uzavretý systém, je doslova uzavretá, bez otvoreného prvku. Namiesto otvorenej expanznej nádoby má uzavretú tlakovú nádobu a na ochranu systému má tzv. poistný ventil. Ďalšou výhodou uzavretého systému pre plyn je skutočnosť, že kontakt vody v systéme so vzduchom časom prispieva ku korózii.

Ako spojiť oba systémy? Tieto systémy sa spájajú pomocou tzv. DVT, teda doskového výmenníka tepla. Toto zariadenie prenáša teplo z plynového kotla na druhú stranu bez miešania systémov. Okrem toho skráti okruh plynového kotla, čím spôsobí, že sa systém vyrovná z hľadiska tlaku. To pozitívne ovplyvní prácu systému. Odporúčame výmenníky tepla značky Nordic Tec, medzi ktorými nájdete množstvo vhodných modelov na spojenie plynového kotla s inštaláciou.

Optimalizácia vykurovacieho systému s kondenzačným kotlom

Nízkoteplotné systémy

Plynové kotly sa super ekonomicky osvedčujú v inštaláciách založených na podlahovom vykurovaní (aj úplne, bez účasti radiátorov), pretože vtedy sa médium ohrieva len na teploty okolo 30-35 °C, a nie na 50-60 °C ako v prípade radiátorov. Ideálne sú nízkoteplotné systémy (podlahové a stenové vykurovanie), pracujúce s teplotami napríklad 30 až 45 °C. Nízka teplota ochladenej vykurovacej vody, ktorá sa vracia z vykurovacieho systému (tzv. spiatočky), umožní kotlu úspornú kondenzačnú prevádzku. Kondenzačný kotol tak bude počas väčšiny vykurovacej sezóny fungovať s vysokou účinnosťou.

Podlahové a stenové vykurovanie sú najlepšou voľbou na spoluprácu s kondenzačným kotlom. Nízkoteplotné systémy podlahového a stenového vykurovania vďaka nízkej teplote vratnej vody zabezpečujú veľmi dobré podmienky pre kondenzáciu počas celej vykurovacej sezóny. Vykurovací systém treba navrhnúť na čo najnižšiu teplotu vykurovacej vody.

Kombinácia s radiátormi a staršími inštaláciami

Stará inštalácia, ak ju zatiaľ nemôžeme modernizovať, je často zdrojom rôznych nečistôt a kotlového kameňa. To nie je dobré pre životnosť nášho kotla. Odporúčame v takej situácii oddeliť inštaláciu od plynového kotla vytvorením kratšieho okruhu v uzavretom systéme, ktorý bude spojený s inštaláciou doskovým výmenníkom tepla.

Ak len vymieňate starý kotol za kondenzačný v staršom dome, môžete ponechať aj doterajšie vykurovacie telesá. Mali by však byť v dobrom stave, vnútri neskorodované, napríklad vplyvom kyslíka vnikajúceho do vykurovacej vody cez otvorenú expanznú nádobu. Aj keď boli radiátory pôvodne navrhnuté na vyššiu teplotu prívodu a spiatočky, napríklad 90/70 °C, túto vysokú teplotu potrebuje vykurovací systém len pri extrémnych mrazoch. Priemerné vonkajšie teploty počas zimy sú však vyššie, preto stačí aj nižšia teplota vykurovacej vody.

Pri kombinácii podlahového a radiátorového vykurovania sa odporúča prispôsobiť veľkosť radiátorov a nevytvárať dve zóny s rôznymi teplotnými spádmi. Takýto systém by si vyžadoval vyššiu teplotu vykurovacej vody do radiátorov, teda aj vyššiu teplotu v kotle, čo zhoršuje jeho účinnosť. Zníženie teploty vody do podlahového vykurovania zabezpečuje zmiešavacia armatúra, ktorá primiešava časť chladnejšej vody zo spiatočky do prívodu vykurovania.

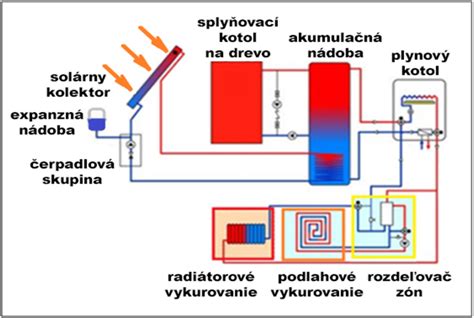

Kombinácia s inými zdrojmi tepla

V rodinných domoch s vyššou potrebou tepla sa dá vykurovací systém ľahko doplniť ďalším zdrojom tepla, ak sa preň vytvorí vhodný priestor. Najčastejším palivom býva biomasa v rôznej forme - kusové drevo, pelety, menej často štiepka. Teplo sa vyrába v samostatnom kotle alebo krbovej vložke, zapojenej do vykurovacieho systému. Krb je dobrý na dosiahnutie pohody v zimných dňoch. Urobiť z krbu hlavný zdroj tepla a kondenzačný kotol ponechať ako zálohu sa dá.

Bude kondenzačný kotol podporovaný solárnym systémom? Solárna energia je obnoviteľnou energiou, ktorá nezaťažuje životné prostredie. Navyše slnko nikdy nepošle faktúru za dodané teplo. Solárny systém je preto v každom dome vítaným ekologickým doplnkom kondenzačného kotla. Optimálne navrhnutý solárny systém pokryje okolo 60 % ročnej potreby tepla na ohrev vody. Zvyšok musí dohriať plynový kotol. Ak má prispievať teplom do vykurovania, plocha kolektorov sa musí zväčšiť aspoň dvojnásobne. V lete tak vzniká prebytok tepla, ktoré sa dá zmysluplne využiť len na ohrev vody vo vonkajšom bazéne.

Riadenie a regulácia

Jedným z hlavných rozdielov, ktorý rozlišuje dnes predávané kondenzačné kotly, je systém riadenia a regulácie. Za funkcie navyše sa pripláca, a tak je dobré vyberať len to, čo skutočne potrebujete. Riadiaci systém sa podieľa podstatným spôsobom na hospodárnosti prevádzky, tu rozhodne netreba šetriť.

• Ekvitermická regulácia: Jej úlohou je regulovať teplotu výstupnej vody z kotla, v závislosti od vonkajších poveternostných vplyvov. Využíva na to údaj o aktuálnej vnútornej teplote, vonkajšej teplote zo snímača na severnej strane domu a údaje z vopred nastavenej ekvitermickej krivky. Ak je vonku teplejšie, kotol teplotu vykurovacej vody automaticky zníži, avšak iba do takej miery, aby ostala zachovaná tepelná pohoda v interiéri. Využitím ekvitermickej regulácie znížite tepelné straty cez povrch kotla a tým aj náklady na vykurovanie.
• Modulácia výkonu: Moderné kotly využívajú na znižovanie výkonu v prípade nižších požiadaviek na teplo tzv. výkonovú moduláciu. Vďaka tomu regulujú svoj vykurovací výkon podľa aktuálnej vonkajšej teploty a potreby vykurovacieho systému, bez potreby cyklovania, t. j. opakovaného zapínania a vypínania ohrevu.
• Časové programy: Riadiace systémy majú denné alebo týždenné časovacie programy na nastavenie komfortného aj útlmového vykurovania.
• Inteligentné funkcie: Moderné riadiace systémy môžu zahŕňať aj ohrev pitnej vody, ohrev vody v bazéne, dodávku tepla pre vzduchotechniku a riadenie solárneho systému alebo vetracieho systému.
• Diaľkové ovládanie: Pomocou smart zariadení sa cez internet jednoducho pripojíte na regulátor vykurovania alebo priamo na kotol a môžete tak na diaľku vykonávať zmeny v nastaveniach.

Populárne značky a modely na trhu

Na trhu pôsobí viacero renomovaných výrobcov, ktorí ponúkajú široké spektrum kondenzačných kotlov. Medzi najčastejšie spomínané značky v ponukách patria: Protherm, Baxi, Viessmann, Junkers, Vaillant, Buderus, Bosch. Tieto značky ponúkajú vyvážený pomer cena/výkon a širokú škálu modelov do bytu aj starého domu.

• Protherm: Ponúka širokú škálu kotlov, vrátane plynových kondenzačných modelov ako PUMA Condens, Tiger Condens či Protherm LEV. Napríklad model Protherm Gepard Condens 18/25 MKV-A je určený tak na vykurovanie, tak i na prietokový ohrev teplej vody. Protherm Tiger Condens 20/26 KKZ42 disponuje funkciou Isodyn3, ktorá automaticky rozpozná potrebu teplej vody a technológiou FlameFit na rozpoznávanie kvality plynu.
• Viessmann: Modely ako Vitodens 100-W, Vitodens 050-W, Vitodens 111-W sú obľúbené pre svoju spoľahlivosť a efektivitu.
• Vaillant: Modely ako VU INT ecoTec či VU INT 126/3-5 sú známe svojou kvalitou a dlhou životnosťou.
• Baxi: Kotly ako Nuvola Duo-tec+ sú obľúbené pre svoje moderné technológie a integrované zásobníky. Baxi NUVOLA DUO-TEC+ 24 dokáže pripraviť až 385 litrov teplej vody za 30 minút.
• Buderus: Modely Logamax GB072 či Logano G211 sú spoľahlivými riešeniami pre vykurovanie. Závesné plynové kondenzačné kotly Buderus predstavujú ideálne riešenie pre moderné rodinné domy a menšie bytové jednotky.
• Junkers: Modely ako Junkers Cerapur compact ZSB 24-1 DE majú kompaktné rozmery a tichý chod. Kotol na plyn JUNKERS CerapurSmart ZSB 22-3 CE je určený výhradne pre vykurovanie a využíva patentovaný algoritmus SolarInside.
• Bosch: Model Bosch GC 2300iW 22/25 C zaujal schopnosťou pracovať na výkone len 3,4 kW, čo zaisťuje plynulú a úspornú prevádzku v prechodnom období.

Príslušenstvo a doplnky

Kondenzačné kotly je možné doplniť o rôzne príslušenstvo, ktoré zvyšuje komfort a efektivitu:

• Regulátory teploty: Izbové termostaty, ekvitermické regulátory.
• Záložné zdroje: UPS jednotky zabezpečia chod kotla aj pri výpadku elektrického prúdu.
• Komínové systémy: Špeciálne komíny určené pre kondenzačné kotly, vrátane koaxiálnych rúr a spojovacích materiálov.
• Akumulačné nádrže: Môžu zvýšiť efektivitu aj pri niektorých typoch kondenzačných kotlov, najmä pri kombinácii s inými zdrojmi tepla.
