Meranie izolačného odporu v nízkonapäťových (NN) sieťach je dôležitou časťou údržby elektrických inštalácií a zariadení v domácnostiach, priemysle, komerčných budovách a iných miestach, kde sa používajú nízkonapäťové elektrické systémy. Izolácia je ochrana zariadenia pred prechodom elektrického prúdu cez neho. Počas prevádzky elektrických inštalácií je ich izolácia a konštrukcia vystavená pôsobeniu tepla, starnutiu a opotrebovaniu. To všetko sa negatívne prejavuje na výkone zariadenia, preto je dôležité z času na čas zmerať izolačný odpor káblov.
Prečo je meranie izolačného odporu kritické?
Meranie izolačného odporu v sieťach NN je kritickým aspektom pre bezpečnú a spoľahlivú prevádzku elektrických systémov. Izolačný odpor je dôležitým ukazovateľom odrážajúcim izolačné vlastnosti drôtených a káblových výrobkov, ktorý úzko súvisí s elektrickou pevnosťou, dielektrickými stratami a postupným opotrebením izolačných materiálov v pracovných podmienkach.
Nízka izolačná hodnota kábla je bežným problémom, ktorý môže viesť k poruchám vodičov a bezpečnostným rizikám. Ak je kábel alebo vodič poškodený, elektrická inštalácia sa počas prevádzky stáva nebezpečnou. Napokon môže vodič alebo kábel vznietiť a spôsobiť požiar. Meranie je potrebné na identifikáciu poškodenia zariadenia vopred.
Hlavné faktory ovplyvňujúce izolačný odpor
- Vlhkosť: Vlhkosť v izolačnom materiáli vytvorí vodivú cestu, čo vedie k nízkym izolačným hodnotám.
- Teplota: Keď je izolačný materiál kábla vystavený prostrediu s vysokou teplotou, chemické väzby v izolačnom materiáli sa prerušia a vytvoria sa voľné elektróny.
- Mechanické poškodenie: Stláčanie, roztrhnutie a opotrebovanie môžu viesť k prasklinám a defektom v izolačnom materiáli.
- Kvalita a dizajn: Izolačné materiály nízkej kvality alebo neprimeraná konštrukcia kábla negatívne ovplyvňujú izolačný výkon.
Meg test | Ako vykonať test izolačného odporu | EN | BARTEC
Metodika merania a diagnostické nástroje

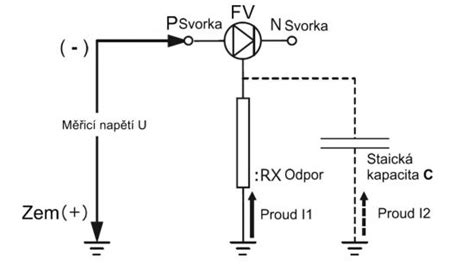

Aby bolo možné zmerať izolačnú vrstvu elektroinštalácie, je potrebné mať špeciálne zariadenia nazývané megohmmetry alebo izolačné testery. Tieto zariadenia generujú meracie napätie a merajú prúd prepojený cez izoláciu. Meranie sa zvyčajne vykonáva pri jednosmernom napätí (DC).
Pred začatím práce musíte odmerať teplotu okolia. Ak má káblové vedenie počas mrazu častice vody, premení sa pod vplyvom mrazu na ľad a ľad je dielektrikum, ktoré nemá vodivosť. Pri testovaní izolačného odporu je dôležité dodržiavať pokyny výrobcu a použiť vhodné testovacie zariadenie. Skontrolujte, či je ovládací kábel úplne odpojený od akéhokoľvek zdroja napájania.
Prehľad postupu merania
- Zapojenie meracieho prístroja do meraného obvodu.
- Kontrola a nastavenie parametrov obvodu (hlavne napätie).
- Spustenie merania (START).
- Odčítanie hodnôt až po stabilizácii šípky zariadenia.
- Vypracovanie protokolu na meranie odporu izolácie káblov.
| Faktor | Vplyv na izolačný odpor |
|---|---|
| Zvýšená teplota | Koeficient izolačného odporu klesá |
| Vysoká vlhkosť | Zvyšuje sa povrchový únik a vodivosť |
| Dĺžka kábla | Čím dlhší kábel, tým nižší odpor |
Interpretácia výsledkov a preventívne opatrenia
Najprv je potrebné porovnať získané hodnoty s existujúcimi normami a požiadavkami. V organizáciách malých rozmerov sa odpor meria raz za tri roky. Meranie izolačného odporu v zariadeniach so zvýšeným rizikom (vysoká vlhkosť alebo teplota) by sa malo vykonávať každý rok. Vďaka tomu sa v predstihu dá predísť všetkým mimoriadnym situáciám, ktoré môžu mať vážne následky.
Pozor! Ak sa v el. inštalácii nachádzajú napríklad SPD alebo iné zariadenia, ktoré by mohli výsledok merania ovplyvniť, alebo by ich meranie mohlo poškodiť, takéto zariadenia sa musia pred meraním odpojiť. Ak toto odpojenie nie je možné, je možné znížiť skúšobné DC napätie na 250 V alebo až na 100 V.
Nízka izolácia káblov je skrátka bežným problémom, ktorému sa však dá predísť prijatím vhodných preventívnych opatrení. Ak zistíte nízky izolačný odpor, môže to byť spôsobené vlhkosťou v kábli, poškodenou izoláciou alebo skratom. Na základe toho môžu káble testovať iba špeciálne spoločnosti a organizácie, ktoré majú kvalifikovaných zamestnancov.
