Komplexné informácie o izolačnom stave a meraní izolačného odporu

Bezpečnosť je na prvom mieste - každý inštalatér, údržbár alebo nadšenec pre domácich majstrov s týmto tvrdením súhlasí. Pri navrhovaní elektrickej inštalácie alebo zariadení napájaných zo siete je dobré mať na pamäti dva pojmy - odpor uzemnenia a izolačný odpor. Hoci sú oba kritické pre bezpečnú prevádzku, izolačný odpor sa zameriava na zabránenie nežiaducim elektrickým cestám a je kľúčový pre ochranu pred zásahom elektrickým prúdom.

Čo je izolačný odpor a prečo je dôležitý?

Izolačná odolnosť, tiež nazývaná ako izolačný odpor, je miera elektrického odporu, ktorý preukazuje izolačný materiál alebo systém voči pretekaniu elektrického prúdu. Táto miera sa meria v ohmoch (Ω) a indikuje, ako dobre izolačný materiál blokuje tok elektrického prúdu cez neho. Ideálny izolátor je nevodivý, to znamená, že odpor je nekonečný, ale v skutočnosti má izolátor vždy určitú, veľmi slabú vodivosť.

Izolátor má charakteristiku zabraňujúcu prúdeniu prúdu, ale ak sa použije vysoké napätie, bude vnútri alebo povrchom izolátora pretekať malé množstvo zvodového prúdu. Izolačný odpor je schopnosť zabrániť prieniku zvodového prúdu. Čím väčší odpor, tým lepšie, zvyčajne v miliónoch ohmov (MΩ). Správna hodnota izolačného odporu je kritická pre bezpečnosť elektrických systémov.

Izolačný odpor domácich spotrebičov je jedným z dôležitých ukazovateľov na hodnotenie kvality izolácie. S rýchlym rozvojom odvetvia domácich spotrebičov a výraznou zvýšenou popularitou týchto výrobkov, s cieľom zaistiť osobnú bezpečnosť používateľov, sú požiadavky na kvalitu izolácie domácich spotrebičov čoraz prísnejšie.

Nadmerný tok nežiaduceho prúdu z vodiča cez izolátor môže spôsobiť veľa problémov, ako sú skraty, záblesk, prehriatie, požiar a zabitie elektrickým prúdom. Systematické testovanie a kontrola stavu izolácie je nevyhnutná, ak chceme bezpečne používať inštalácie a elektrické zariadenia.

Faktory ovplyvňujúce izolačný odpor

Izolačný odpor sa môže meniť v čase a je ovplyvnený viacerými faktormi:

• Poškodenie materiálu: Izolačný odpor sa zníži v dôsledku poškodenia materiálu.
• Organické látky a nečistoty: Organické látky pripevnené k povrchu, prachové a vodné kvapky atď. môžu znížiť izolačný odpor.
• Vlhkosť: Nepochybne ovplyvňuje meranie izolačného odporu. Izolátor môže absorbovať vlhkosť v rôznej miere, hlavne v závislosti od jeho typu.
• Teplota: Je druhým faktorom, ktorý ovplyvňuje výsledok merania izolačného odporu. Izolačný odpor klesá so zvyšujúcou sa teplotou, ale tieto zmeny majú rôznu mieru v závislosti od typu izolátora.
• Starnutie izolácie a mechanické poškodenie: Izolačný odpor sa mení v priebehu času. To je ovplyvnené procesmi starnutia izolácie a mechanickým poškodením.
• Environmentálne faktory: Vlhkosť a teplota sú kľúčové environmentálne faktory.
• Testovacie napätie a čas merania: Výsledok merania izolačného odporu je tiež ovplyvnený napätím a trvaním merania. Keďže prúd úniku nie je v celom rozsahu úmerný napätiu, izolačný odpor najprv klesá pomerne rýchlo, potom pomalšie až do stabilizácie. Po prekročení určitého napäťového prahu charakteristického pre konkrétny izolátor však dôjde k prierazu a hodnota izolačného odporu rýchlo klesne.

Metódy a prístroje na meranie izolačného odporu

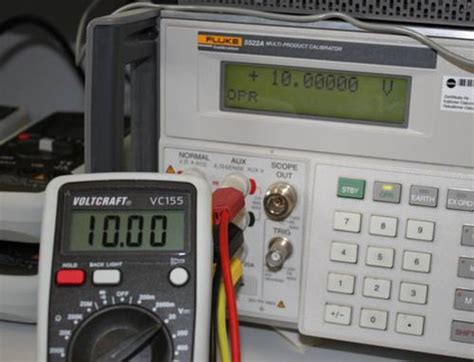

Bohužiaľ, bežný ohmmeter alebo multimeter nie je dostatočný na vykonanie merania izolačného odporu. Je potrebný špecializovaný merač, ako sú megohmmetre alebo izolačné testery. Tieto zariadenia generujú meracie napätie a merajú prúd prepojený cez izoláciu. Štandardný čas pre meranie izolácie je minimálne 1 minúta, podľa normy PN-HD 60364-6.

Typy meraní izolačného odporu:

• Bodové meranie: Zahŕňa vykonanie niekoľkých meraní v rôznych častiach izolácie. Po vykonaní meraní by sa mali všetky výsledky korigovať v závislosti od teploty.
• Meranie ako funkcia času: Tento typ testovania je oveľa presnejší, pretože nezávisí od teploty.
• Meranie technickou metódou: Je možné vykonať s megohmmetrom, t.j. meračom s vlastným zdrojom testovacieho napätia alebo miliammetrom, a v tomto prípade použiť sieťové napätie.

Parametre merané modernými prístrojmi:

Moderné merače, ako napríklad KEW3127 a Kew 3128, merajú okrem izolačného odporu napätím 250 až 5 000 V (Kew 3128 až do 12 kV) aj ďalšie dôležité parametre pre komplexnú diagnostiku izolácie:

• Polarizačný index (PI): Veľkosť polarizačného indexu udáva elektrický vek izolácie. Je, do istej miery aj vyjadrením veku daného materiálu alebo zariadenia. Pri meraní izolácie sa hodnoty Pl / DAR automaticky vypočítajú a zobrazujú.
• Pomer dielektrickej absorpcie (DAR): Tento parameter hodnotí rýchlosť straty náboja izolácie. Pri meraní izolácie sa hodnoty Pl / DAR automaticky vypočítajú a zobrazujú.
• Dielektrický výboj (DD): Táto metóda hodnotenia sa zvyčajne používa na diagnostikovanie viacvrstvových izolácií, ktoré si vyžadujú, aby prístroj zmeral vybíjací prúd a kapacitu meraného objektu 1 minútu po odstránení skúšobného napätia.
• Krokovanie napätia (Step Voltage Test): Tento test je založený na princípe, že ideálna izolácia bude mať rovnaké hodnoty pri všetkých napätiach, zatiaľ čo izolácia, ktorá je nadmerne napnutá, bude vykazovať nižšie izolačné hodnoty pri vyšších napätiach.
• Elektrická pevnosť izolácie: Posledným testom izolácie je hodnotenie jej elektrickej pevnosti. Ide teda o zistenie napätia, pri ktorom dôjde k lavínovému javu, ktorý spôsobí rýchly nárast prúdu a elektrický prepad.

Prístroje pri meraní merajú aj unikajúci a vybíjací prúd a veľkosť kapacity. Sú vybavené aj funkciou plynulého zvyšovania napätia (RAMP test), pri ktorej sa napätie pri meraní postupne zvyšuje až na vopred nastavenú hodnotu, pričom je možné nastaviť obmedzenie prúdu tak, aby nedošlo k poškodeniu izolácie. Preto je meranie RAMP užitočné pre nájdenie bodov zlyhania izolácie bez spôsobenia vážneho poškodenia. KEW3127 i Kew 3128 pri tomto teste zobrazuje hodnotu poruchového napätia pred porušením izolácie (prieniku), kedy sa zastaví meranie a zobrazí napätie, ktoré spôsobilo poruchu. Pri tomto meraní prístroj pokračuje v meraní, aj keď je zistená porucha, až kým prúd nedosiahne prednastavenú hodnotu. Priebeh merania možno ukladať do pamäte a prenášať do PC. Prístroje sú vybavené rozhraním USB a bezdrôtovou komunikáciou BlueTooth. Pre ďalšie spracovanie je dodávaný PC softvér.

Praktické aspekty merania izolačného odporu v NN sieťach

Meranie izolačného odporu v nízkonapäťových (NN) sieťach je dôležitou časťou údržby elektrických inštalácií a zariadení v domácnostiach, priemysle, komerčných budovách a iných miestach, kde sa používajú nízkonapäťové elektrické systémy.

Postup merania:

1. Zapojíme merací prístroj do meraného obvodu.
2. Zvolíme jednotlivé merania (ISO) alebo ISO všetko.
3. Skontrolujeme, prípadne nastavíme parametre obvodu - hlavne napätie, ktoré ide do meraných obvodov pripojiť.
4. Spustíme meranie (START).

Dôležité upozornenia a špecifiká:

• Ochrana pred zásahom el. prúdom: Týmto meraním v podstate preverujeme ochranu pred zásahom el. prúdom - izolácia živých častí. Až potom meriame izolačný odpor.
• Meranie v TN-C sieťach: V sieťach TN-C sa vodič PEN považuje za súčasť zeme. Izolačný odpor je dovolené merať aj celú inštaláciu ako celok.
• Obvody za prúdovým chráničom (RCD): V obvodoch za prúdovým chráničom je dôležité merať izolačný odpor medzi vodičmi N a PE. Aj minimálny zvod medzi týmito vodičmi spôsobuje nežiadúce vypínanie RCD.
• Odpojenie citlivých zariadení: Ak sa v el. inštalácii nachádzajú napríklad SPD (prepäťové ochrany), alebo iné zariadenia, ktoré by mohli výsledok merania ovplyvniť, alebo by ich meranie mohlo poškodiť, takéto zariadenia sa musia pred meraním odpojiť. Ak toto odpojenie nie je možné (napr. pevné 230V zásuvky so vstavanou SPD3), je možné znížiť skúšobné DC napätie na 250 V, výhodnejšie až na 100 V.
• Frekvencia merania: Meranie izolačného odporu v NN sieťach sa zvyčajne vykonáva pri jednosmernom napätí (DC). Elektrické systémy a zariadenia by mali byť pravidelne testované na izolačný odpor, aby sa zabezpečilo, že izolácia zostáva v optimálnom stave. Je súčasťou preventívnej údržby elektrických systémov.

Normy a interpretácia výsledkov:

Normy a predpisy určujú minimálne hodnoty izolačného odporu, ktoré musia byť dosiahnuté pre rôzne typy inštalácií. Výsledky merania izolačného odporu sa interpretujú na základe stanovených štandardov a predpisov. Izolačný odpor je nevyhnutný na zabránenie zvodovým prúdom a skratom. Meranie izolácie sa týka posúdenia kvality izolačných materiálov vo vodičoch a elektrických zariadeniach. Jeho účelom je zabezpečiť ochranu pred skratmi alebo elektrickým šokom.

Pre ilustráciu zmien izolačného odporu v závislosti od niektorých faktorov, pozrite si nasledujúcu tabuľku (príkladové hodnoty):

Kontaktný odpor vs. Izolačný odpor: Rozdiel

Kontaktný odpor a izolačný odpor sú dve dôležité elektrické vlastnosti, ktoré však slúžia na rôzne účely. Izolačný odpor je o zamedzení nežiaducich elektrických ciest, zatiaľ čo kontaktný odpor je o zabezpečení dobrých elektrických spojení.

Kontaktný odpor je odpor voči prúdeniu elektrickej energie medzi viacerými zariadeniami, ktoré prichádzajú do styku. Možno ich nájsť na spínačoch, ističoch, relé a mnoho ďalších. Veľkosť odporu sa môže líšiť v závislosti od povrchových podmienok kontaktov, ako je vplyv nečistôt, prachu alebo korózie. Zle udržiavané alebo poškodené kontakty môžu viesť k vyklenutiu. Vtedy dochádza k preťaženiu obvodu a elektrický prúd prúdi vzduchom z jedného vodivého bodu do druhého. Je dôležité poznať prechodový odpor, aby ste udržali kontakty a zabezpečili správne používanie, najmä pokiaľ ide o vysoké prúdové zaťaženie.
