Izolačný Odpor: Kľúč k Bezpečnosti a Spoľahlivosti Elektrických Systémov

Izolačný odpor je kritický parameter používaný na meranie schopnosti izolačných materiálov odolávať toku elektrického prúdu. Izolačná odolnosť, tiež nazývaná ako izolačný odpor, je miera elektrického odporu, ktorý preukazuje izolačný materiál alebo systém voči pretekaniu elektrického prúdu. Označuje kvalitu izolácie v elektrických zariadeniach a systémoch, zabezpečuje bezpečnú a spoľahlivú prevádzku. Táto miera sa meria v ohmoch (Ω) a indikuje, ako dobre izolačný materiál blokuje tok elektrického prúdu cez neho. Izolačná odolnosť sa týka odporu, ktorý ponúka izolačné materiály na tok priameho prúdu (DC), keď sa aplikuje napätie.

Izolačný odpor je jednosmerný prúdový odpor izolačného materiálu za špecifikovaných podmienok, to znamená množstvo unikajúceho prúdu pretekajúceho dielektrikom po určitej dobe procesu polarizácie, ktorý odráža veľkosť hodnoty izolačného odporu. Izolačný odpor sa bežne používa na testovanie a hodnotenie kvality izolačných materiálov a systémov v elektrických inštaláciách a zariadeniach. Týmto meraním v podstate preverujeme ochranu pred zásahom elektrickým prúdom - izoláciu živých častí.

Princíp Izolácie a Jeho Význam pre Bezpečnosť

Ideálny izolátor je nevodivý, to znamená, že odpor je nekonečný, ale v skutočnosti má izolátor vždy určitú, veľmi slabú vodivosť. Izolátor má charakteristiku zabraňujúcu prúdeniu prúdu, ale ak sa použije vysoké napätie, bude vnútri alebo povrchom izolátora pretekať malé množstvo zvodového prúdu. Izolačný odpor je schopnosť zabrániť prieniku zvodového prúdu. Čím väčší odpor, tým lepšie, zvyčajne v miliónoch ohmov (MΩ).

Vysoký izolačný odpor je nevyhnutný na zabránenie zvodovým prúdom a skratom. Dôležitosť: Správna hodnota izolačného odporu je kritická pre bezpečnosť elektrických systémov. Nízka izolačná odolnosť môže viesť k zvýšenému prúdu úniku, čo môže spôsobiť skraty, oblúk alebo požiare. Nadmerný tok nežiaduceho prúdu z vodiča cez izolátor môže spôsobiť veľa problémov, ako sú skraty, záblesk, prehriatie, požiar a zabitie elektrickým prúdom.

Faktory Ovplyvňujúce Izolačný Odpor

Izolačný odpor nie je konštantná hodnota a mení sa v priebehu času. Tieto zmeny sú ovplyvnené procesmi starnutia izolácie, mechanickým poškodením a environmentálnymi faktormi.

• Izolačné materiály: Rôzne izolačné materiály majú rôznu izolačnú odolnosť.
• Vlhkosť: Vlhkosť nepochybne ovplyvňuje meranie izolačného odporu. Izolátor môže absorbovať vlhkosť v rôznej miere, hlavne v závislosti od jeho typu. Keď izolačný materiál absorbuje vlhkosť alebo povrchové znečistenie, zvodový prúd sa zvyšuje a hodnota izolačného odporu klesá.
• Teplota: Teplota je druhým faktorom, ktorý ovplyvňuje výsledok merania izolačného odporu. Izolačný odpor klesá so zvyšujúcou sa teplotou, ale tieto zmeny majú rôznu mieru v závislosti od typu izolátora.
• Poškodenie a znečistenie: Izolačný odpor sa zníži v dôsledku poškodenia materiálu, organických látok pripevnených k povrchu, prachových a vodných kvapiek atď.
• Testovacie napätie a čas merania: Výsledok merania izolačného odporu je tiež ovplyvnený napätím a trvaním merania. Keďže prúd úniku nie je v celom rozsahu úmerný napätiu, izolačný odpor najprv klesá pomerne rýchlo, potom pomalšie až do stabilizácie. Po prekročení určitého napäťového prahu charakteristického pre konkrétny izolátor však dôjde k prierazu a hodnota izolačného odporu rýchlo klesne.

Meranie Izolačného Odporu

Údržba a testovanie: Elektrické systémy a zariadenia by mali byť pravidelne testované na izolačný odpor, aby sa zabezpečilo, že izolácia zostáva v optimálnom stave. Pravidelné testovanie pomáha zisťovať problémy, ako je starnutie, kontaminácia alebo poškodenie, predchádzanie zlyhaniam elektrických látok a zabezpečenie bezpečnej prevádzky. Testovanie odolnosti proti izolácii je nevyhnutné na zabezpečenie bezpečnej prevádzky elektrického zariadenia.

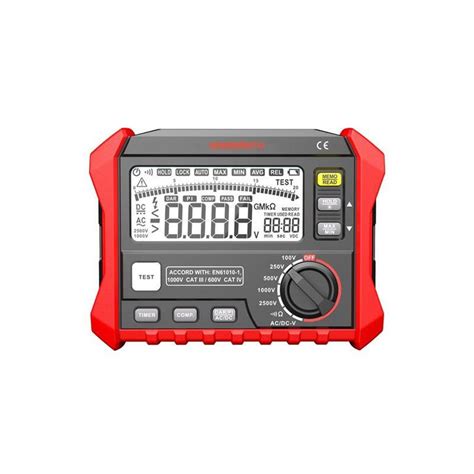

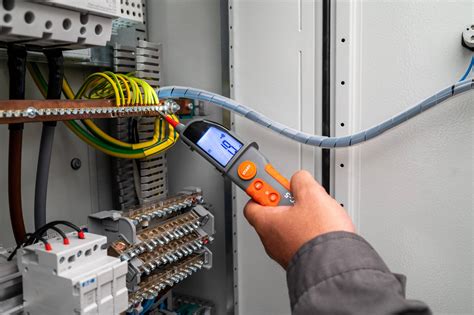

Meranie izolácie sa týka posúdenia kvality izolačných materiálov vo vodičoch a elektrických zariadeniach. Jeho účelom je zabezpečiť ochranu pred skratmi alebo elektrickým šokom. Izolačná rezistencia sa zvyčajne meria pomocou testera izolácie (tiež známeho ako megohmmeter alebo „Megger“). Bohužiaľ, bežný ohmmeter alebo multimeter nie je dostatočný na vykonanie merania izolačného odporu. Je potrebný špecializovaný merač.

Princíp Merania a Použité Napätia

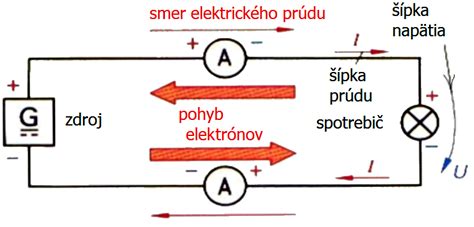

Ohmov zákon hovorí, že napätie na vodiči je priamo úmerné prúdu, ktorý ním prechádza, ak fyzikálne podmienky a teploty zostanú rovnaké. Izolačný odpor je integrovaný moderný priemyselný obvod a výroba so zameraním na inteligentný dizajn. Kombináciou Ohmovho zákona R=U/I vypočíta zvodový prúd na médiu izolačnej vrstvy privedením určitého množstva jednosmerného napätia na testovaný objekt. Vo všeobecnosti je napájaný jednosmerným napájaním a postupne zosilnený obvodom konverzie jednosmerného prúdu.

Bežne používané výstupné napätia pre izolačný odpor zahŕňajú štyri úrovne: 500V, 1000V, 2500V a 5000V. Používajú sa najmä v rôznych oblastiach, ako sú domáce spotrebiče, energetické systémy, nová energetika, železničný a petrochemický priemysel. Môžu sa použiť na testovanie izolačného výkonu zariadení alebo nosičov, ako sú káble, transformátory, motory, generátory, rozvádzače, kondenzátory atď.

Typy Meraní a Postup

Existujú rôzne metódy merania izolačného odporu:

• Bodové meranie: Zahŕňa vykonanie niekoľkých meraní v rôznych častiach izolácie. Po vykonaní meraní by sa mali všetky výsledky korigovať v závislosti od teploty.
• Meranie ako funkcia času: Tento typ testovania je oveľa presnejší, pretože nezávisí od teploty.
• Meranie technickou metódou: Stojí za zmienku aj merania, ktoré je možné vykonať s megohmmetrom, t.j. meračom s vlastným zdrojom testovacieho napätia alebo miliammetrom, a v tomto prípade použiť sieťové napätie.

Okrem toho použitie izolačného odporu na meranie izolačného výkonu zahŕňa aj "pomer absorpcie izolačného odporu" a "index polarizácie izolačného odporu". Štandardný čas pre meranie izolácie je minimálne 1 minúta, podľa normy PN-HD 60364-6. Typický postup merania zahŕňa kroky:

1. zapojíme merací prístroj do meraného obvodu,
2. Jednotlivé merania >
3. ISO >
4. ISO všetko >
5. skontroluj, prípadne setupni parametre obvodu - hlavne napätie, ktoré ideš do meraných obvodov pripojiť
6. START >

Dôležité Upozornenia Pred Meraním

• Odpojenie citlivých zariadení: Ak sa v elektrickej inštalácii nachádzajú napríklad SPD (prepäťové ochrany), alebo iné zariadenia, ktoré by mohli výsledok merania ovplyvniť, alebo by ich meranie mohlo poškodiť, takéto zariadenia sa musia pred meraním odpojiť.
• Zníženie testovacieho napätia: Ak toto odpojenie nie je možné (napr. pevné 230V zásuvky so vstavanou SPD3), je možné znížiť skúšobné DC napätie na 250 V, výhodnejšie až na 100 V.
• Meranie v obvodoch za RCD: V obvodoch za prúdovým chráničom je dôležité merať izolačný odpor medzi vodičmi N a PE, aj minimálny zvod medzi týmito vodičmi spôsobuje nežiaduce vypínanie RCD.

Tabuľka typických testovacích napätí pre meranie izolačného odporu

Izolačný Odpor v Rôznych Aplikáciách a Normy

Izolačný odpor je dôležitý v mnohých oblastiach. Používajú sa najmä v rôznych oblastiach, ako sú domáce spotrebiče, energetické systémy, nová energetika, železničný a petrochemický priemysel.

• Domáce spotrebiče: Izolačný odpor domácich spotrebičov je jedným z dôležitých ukazovateľov na hodnotenie kvality izolácie. Izolačný odpor sa vzťahuje na odpor medzi živou časťou domáceho spotrebiča a exponovanou nenabitou kovovou časťou. S rýchlym rozvojom odvetvia domácich spotrebičov a výraznou zvýšenou popularitou týchto výrobkov, s cieľom zaistiť osobnú bezpečnosť používateľov, sú požiadavky na kvalitu izolácie domácich spotrebičov čoraz prísnejšie.
• Káble a drôty: Izolačný odpor by mal spĺňať príslušné normy.
• Všeobecné zariadenia: Môžu sa použiť na testovanie izolačného výkonu zariadení alebo nosičov, ako sú káble, transformátory, motory, generátory, rozvádzače, kondenzátory atď.

Prijateľné hodnoty odporu izolácie sa líšia v závislosti od typu zariadenia a aplikácie. Mnohé medzinárodné normy špecifikujú požiadavky na izolačný odpor.

Izolačný Odpor vs. Kontaktný Odpor

Ak si prezeráte údajový list elektromechanického spínača, rýchlo narazíte na špecifikácie prechodového odporu spínača a izolačného odporu. Kontaktný odpor a izolačný odpor sú dve dôležité elektrické vlastnosti, ktoré však slúžia na rôzne účely.

• Kontaktný odpor: Kontaktný odpor je o zabezpečení dobrých elektrických spojení. Kontakty pripojte tok elektrickej energie medzi viacerými zariadeniami. Možno ich nájsť na spínačoch, ističoch, relé a mnoho ďalších. Veľkosť odporu sa môže líšiť v závislosti od povrchových podmienok kontaktov, ako je vplyv nečistôt, prachu alebo korózie. Ako príklad si predstavte vodu pretekajúcu cez lievik. Voda je elektrický prúd, zatiaľ čo lievik predstavuje kontakty. Ak do lievika pridáme ďalšiu prekážku, prúdenie vody má väčší odpor a spomaľuje sa. Zle udržiavané alebo poškodené kontakty môžu viesť k vyklenutiu. Vtedy dochádza k preťaženiu obvodu a elektrický prúd prúdi vzduchom z jedného vodivého bodu do druhého. Je dôležité poznať prechodový odpor, aby ste udržali kontakty a zabezpečili správne používanie, najmä pokiaľ ide o vysoké prúdové zaťaženie.
• Izolačný odpor: Izolačný odpor je o zamedzení nežiaducich elektrických ciest. Je to odpor voči prúdeniu izolačných materiálov medzi kontaktmi. Tento výraz sa vzťahuje na nameranú hodnotu v ohmoch izolačného materiálu obklopujúceho elektrické vodiče, ako sú kontakty spínača.

Súvislosť s Odporom Uzemnenia: Komplementárne Aspekty Bezpečnosti

Bezpečnosť na prvom mieste - každý inštalatér, údržbár alebo nadšenec pre domácich majstrov s týmto tvrdením súhlasí. Pri navrhovaní elektrickej inštalácie alebo zariadení napájaných zo siete je dobré mať na pamäti dva pojmy - odpor uzemnenia a izolačný odpor. Správne uzemnenie v energetických sieťach je jedným zo základných prvkov bezpečného prenosu a využívania elektrickej energie. Okrem toho tiež ovplyvňuje účinnosť ochrany pred elektrickým šokom, prepätím a bleskom. Bez účinného uzemňovacieho systému môžeme byť vystavení riziku elektrického šoku, nehovoriac o možnom poškodení zariadení. Druhým parametrom, ktorý musíme zohľadniť pre bezpečné používanie elektrických zariadení a inštalácií, je izolačný odpor. Na záver, ak chceme používať bezpečnú elektrickú inštaláciu alebo zariadenie, mali by sa cyklicky vykonávať merania odporu uzemnenia a izolačného odporu.

Odpor Uzemnenia: Detailný Pohľad

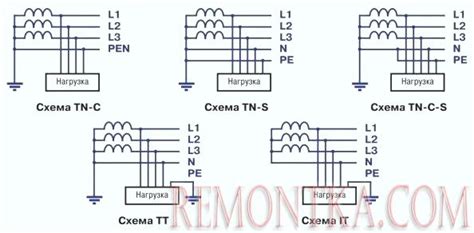

Merania odporu uzemnenia sa vykonávajú na kontrolu technického stavu inštalácie. Uzemnenie je spojenie medzi elektrickou inštaláciou alebo zariadením a zemou, tiež známou ako uzemňovacia elektróda. V sieťach TN-C sa vodič PEN považuje za súčasť zeme.

Typy Uzemnenia

V závislosti od jeho účelu môžeme rozlíšiť tri typy uzemnenia: ochranné, prevádzkové a bleskové (funkčné). Okrem toho môže byť uzemnenie umelé alebo prirodzené.

• Prirodzené uzemňovacie elektródy: Zahŕňajú vodovodné potrubia, kovové výstužné prvky alebo iné stavebné prvky.
• Umelé uzemnenie: Môže byť akýkoľvek kovový prvok: drôt, tyč alebo kábel umiestnený v zemi. Je dôležité pokryť kovové prvky, ktoré prichádzajú do styku so zemou, špeciálnym vodivým antikoróznym povlakom.

Uzemňovacie elektródy môžu byť umiestnené v zemi dvoma spôsobmi - vertikálne alebo horizontálne, čo je tiež jeden z parametrov definujúcich tento typ konštrukcie.

Faktory Ovplyvňujúce Odpor Uzemnenia a Meranie

Odpor uzemnenia závisí hlavne od jedného parametra - rezistivity pôdy. Je zrejmé, že uzemnenie vykonané na lesnej (piesčitej) pôde bude vyžadovať oveľa viac práce ako na vlhkej pôde. Ako už bolo spomenuté, typ pôdy má významný vplyv na výsledok merania. Mokré pôdy budú mať oveľa nižší odpor ako napríklad lesné pôdy. Áno, odpor uzemnenia môže podliehať sezónnym zmenám v dôsledku vlhkosti pôdy a teploty. V lete, počas sucha, sa odpor zvyšuje, a v zime - najmä keď pôda zamrzne - sa môže výrazne zvýšiť. Meranie odporu uzemnenia ihneď po daždi môže viesť k chybným výsledkom, zvyčajne oveľa nižším ako za normálnych podmienok.

Bludné prúdy sú hlavným faktorom spôsobujúcim chyby merania. Počas ich priebehu je vhodné použiť prúd s frekvenciou a harmonickými čo najbližšími k sieťovým parametrom, ale nie rovnakými. Elektródy merača, podobne ako bludné prúdy, môžu ovplyvniť výsledky merania. Čím väčší je ich odpor, tým vyšší bude výsledok merania. V praxi by mali ľudia vykonávajúci meranie poznať hodnotu odporu elektród a znížiť ju zatĺkaním elektród hlbšie alebo zvlhčovaním pôdy.

Metódy Merania Odporu Uzemnenia

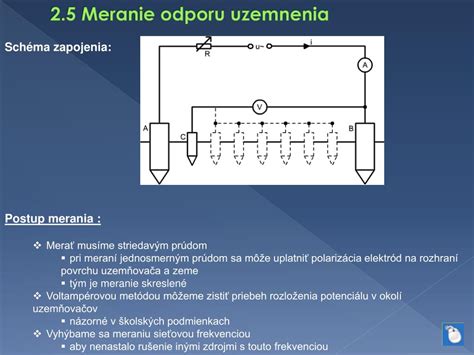

Na meranie odporu uzemnenia sa najčastejšie používa 3p metóda, známa aj ako metóda poklesu potenciálu. Zahŕňa umiestnenie prúdovej sondy v určitej vzdialenosti od testovaného uzemnenia a napäťové sondy sú umiestnené v polovici. Je dôležité, aby uzemňovacia elektróda a sondy boli umiestnené v priamke. Počas merania sa meria pokles napätia na uzemnení a prúd, ktorý ním preteká. Odpor sa vypočíta pomocou Ohmovho zákona.

Dvojsvorková metóda zahŕba použitie špecializovaného merača s dvoma svorkami, ktoré sú umiestnené na uzemňovacom vodiči. Táto technika umožňuje meranie bez potreby pomocných elektród. Bežný multimeter nie je vhodný na meranie odporu uzemnenia. Nevytvára testovací prúd potrebný na správne meranie. Klasický multimeter nemá funkcie potrebné na spoľahlivé meranie odporu uzemnenia.

Normy a Aplikácie Odporu Uzemnenia

Interpretácia výsledkov merania odporu uzemnenia by mala zohľadňovať požiadavky platných noriem (napr. PN-EN 62305). Vo všeobecnosti je akceptovaná hraničná hodnota pre ochranné uzemnenia do 10Ω, ale pre niektoré špeciálne inštalácie môže byť nižšia. Meranie odporu uzemnenia je povinné pri prijatí budovy. Výsledky merania musia byť zdokumentované v protokole o prijatí a potvrdzovať súlad inštalácie s formálnymi požiadavkami.

Fotovoltaické inštalácie vyžadujú obzvlášť dôkladné meranie odporu uzemnenia. Nesprávne uzemnenie panelov môže spôsobiť nielen riziko elektrického šoku, ale aj zníženú účinnosť inštalácie alebo poruchy meniča.
