Poistný ventil je automatické bezpečnostné zariadenie, ktoré dokáže rýchlo uvoľniť paru, keď je tlak príliš vysoký na to, aby sa zabránilo nehodám spôsobeným výbuchom. Je to posledná obranná línia proti nehodám parného generátora a zároveň kľúčové zariadenie na zaistenie bezpečnosti života a integrity zariadenia.

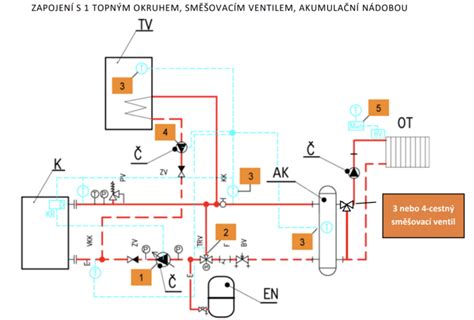

Technické požiadavky na inštaláciu
Pre správnu funkciu systému je nevyhnutné dodržiavať prísne inštalačné normy:
- Kotly s hodnotením kapacity odparovania väčšou ako 0,5 t/h musia mať minimálne dva bezpečnostné ventily.
- Kotly s menovitým odparovaním objemom menším alebo rovným 0,5 t/h musia mať aspoň jeden bezpečnostný ventil.
- Poistný ventil musí byť nainštalovaný na výstupe z ekonomizéra a vývodu parného prehrievača.
- Bezpečnostný ventil sa inštaluje zvisle do najvyššej polohy bubna a hlavičky.
- Medzi bezpečnostným ventilom a bubnom alebo hlavičkou nesmie existovať žiadne odtokové potrubie a ventil odberu pary.
Konštrukčné a prevádzkové parametre
Pri výbere a inštalácii je potrebné zohľadniť nasledujúce kritériá:
- Priemer hrdla: Pre menovitý parný tlak menší alebo rovný 3,82 MPa by priemer hrdla nemal byť menší ako 25 mm. Pre tlaky vyššie ako 3,82 MPa nesmie byť priemer menší ako 20 mm.
- Pripojenie: Spojovacia oblasť bezpečnostného ventilu a kotla nesmie byť menšia ako plocha prierezu prívodu poistného ventilu.

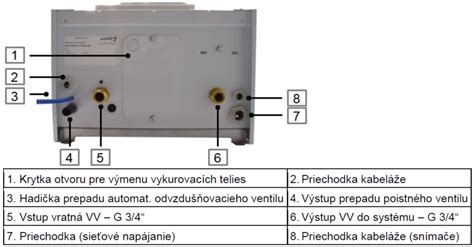

- Výfukové potrubie: Poistný ventil by mal byť inštalovaný na výfukové potrubie, ktoré vedie cez bezpečné miesto a má dostatočný prierez na zabezpečenie prietoku výfukového plynu.
Tabuľka: Kritériá výberu poistného ventilu
| Kritérium | Popis |
|---|---|
| Nastavenie tlaku | Vynásobí sa 1,1-násobkom pracovného tlaku zariadenia. |
| Vypúšťacia kapacita | Rýchlosť uvoľnenia nadmerného tlaku. |
| Pracovná teplota | Zohľadnenie tepelnej odolnosti materiálov. |
| Certifikácia | Zhoda s normami (napr. TÜV, PED 2014/68/EÚ). |
Kalibrácia a údržba
Poistné ventily a tlakomery sú dôležitými súčasťami parných generátorov a musia prechádzať pravidelnou kontrolou. Podľa príslušných predpisov sa musí poistný ventil kalibrovať aspoň raz ročne a tlakomer každých šesť mesiacov.
Regulačný ventil Fisher 3582 – sedem krokov kalibrácie (nastavenie nuly a rozsahu)
Počas procesu kalibrácie je nutné predložiť dokumentáciu, ako je kópia obchodnej licencie používateľa, plná moc, typ a model ventilu a nastavený tlak. Údržba a údržba poistných ventilov je veľmi dôležitá; ak sa na ventile zistia známky poruchy alebo nesprávnej funkcie, mal by sa včas vymeniť alebo opraviť, aby sa zabezpečila bezpečná prevádzka parného generátora.
Typy poistných ventilov
Existuje niekoľko konštrukčných riešení, z ktorých každé má svoje špecifické využitie:
- Pružinové ventily: Najbežnejšia verzia, kde je ventil držaný v zatvorenej polohe pružinou. Sú dostupné pre tlakový rozsah od 1 do 1400 barov.
- Vyvážené sedlové ventily: Vybavené kovovými prepojkami (mechmi), ktoré eliminujú negatívny vplyv spätného tlaku na činnosť ventilu.
- Pilotne ovládané ventily: Využívajú vstupný tlak na držanie ventilu na tryske, čo umožňuje presnejšiu reakciu blízko prevádzkového tlaku.
Poistný ventil je bezpečnostný ventil, ktorý je povinnou súčasťou mnohých technických zariadení. Hoci je v normálnom prevádzkovom režime uzavretý, jeho schopnosť automaticky sa aktivovať a vypustiť médium pri prekročení tlaku je kľúčom k ochrane majetku a zdravia osôb.
