Sanácia a izolácia suterénov: Komplexný sprievodca metódami a materiálmi

Vlhké suterény predstavujú vážny problém, ktorý môže viesť k poškodeniu konštrukcií, zhoršeniu kvality vnútorného prostredia a v konečnom dôsledku k zníženiu hodnoty nehnuteľnosti. Hlavnou úlohou sanačných prác je vytvoriť suché povrchy muriva, podláh, klenieb a stropov, a tým aj primeraný stav mikroklímy vnútorného prostredia. Súhrnne možno sanačné úpravy deliť na metódy povrchové a na tie, ktoré technologicky predpokladajú čiastočné zásahy do konštrukcií. Pred akýmkoľvek zásahom do objektu je dôležité dôkladne sa oboznámiť so stavbou.

Samozrejmosťou je preskúmanie spôsobu vlhnutia stavby, ale rovnako podstatné je aj hľadanie a pochopenie pôvodných odvlhčovacích opatrení. Je totiž pravdepodobné, že staviteľ predpokladal možnosť degradácie stavby vnikaním vlhkosti do konštrukcie. V súčasnej dobe je na slovenskom trhu veľké množstvo materiálov a výrobkov.

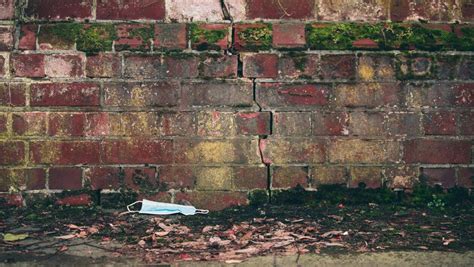

Príčiny vlhkosti v suterénoch a ich dôsledky

Voda, ktorá sa hromadí v blízkosti objektu, by mala byť od neho odvedená čo najďalej. V dôsledku činnosti človeka sa okolie akejkoľvek stavby v priebehu jej životnosti mení, a tým dochádza aj k zmenám v možnostiach odtekania povrchových a podpovrchových vôd. Staršie objekty, ale niekedy aj úplne nové, môžu mať nefunkčnú hydroizoláciu, mať ukončenú životnosť, poprípade sa v objekte žiadna hydroizolácia nevyskytuje.

Priestorová vlhkosť a vlhkosť muriva budov sú základnými problémami, ktoré spolu so statikou ovplyvňujú rozhodovanie majiteľov (investorov) o spôsobe a rozsahu rekonštrukcie. Znižovanie tepelných nárokov sa realizuje prevažne znižovaním súčiniteľov prestupu tepla ohraničujúcich konštrukciu, ale tiež znižovaním súčiniteľa infiltrácie (utesňujú sa okná aj dvere), čím sa obmedzuje cirkulácia vzduchu a vlhkosť sa v objektoch hromadí. Preto treba navrhnúť systém vetrania, ktorý dostatočne spĺňa hygienické požiadavky a jeho činnosť nezávisí od ľudského faktora.

Sanačné metódy pre vlhké suterény

Pri použití mechanických metód sanácie sa znižuje alebo zamedzí prísun vlhkosti do materiálu priamym pôsobením na stavebnú konštrukciu. Základnou podmienkou použitia mechanických metód sanácie je, aby v priebehu realizácie a po skončení všetkých prác nedošlo k zníženiu statickej bezpečnosti objektu alebo jeho častí.

Mechanické metódy sanácie

Pri sanácii vlhkosti podrezávaním sa vo vlhkom murive vytvára vodorovná škára, do ktorej sa vkladá hydroizolácia. Aby sa mohla vložená izolácia naviazať na izolačnú vrstvu podlahy alebo zvislú hydroizoláciu obvodového muriva, musí byť ku škáre prístup z oboch strán. Ako hydroizolačný materiál sa najčastejšie používajú asfaltové pásy, pásy z PVC, polyetylénových fólií, sklolaminátové dosky a nehrdzavejúce plechy. Pri použití ktoréhokoľvek materiálu sa musí dbať na dobré vyhotovenie spojov, aby nedochádzalo k prieniku vody alebo k difúzii vodných pár.

Podrezávanie muriva

Táto metóda je založená na tom, že sa v stavebnej konštrukcii (murive) vytvorí priestor, do ktorého sa vloží hydroizolačná látka, ktorá svojou podstatou zabráni (čiže bude „mechanicky“ brániť) ďalšiemu prenikaniu vlhkosti do stavebnej konštrukcie. Podsekávanie je metóda, pri ktorej sa v murive vysekávajú otvory zvyčajne cez celú hrúbku steny v dĺžke 0,8 až 1,2 m. Potom sa vyrovná dno v otvore, položí sa doň hydroizolácia a otvor sa zamuruje tak, aby na každej strane ostalo min. 100 mm voľnej hydroizolácie. Výška vybúraného otvoru závisí od hrúbky steny a materiálu, z ktorého je zhotovená, napr. v tehlovej stene hrubej 300 až 450 mm stačí vybúrať iba dva rady tehál a môže sa urobiť vyrovnanie (vyčistenie) dna otvoru, môžu sa vložiť a spojiť (nataviť, prelepiť) pásy izolácie na seba alebo napojiť susediace časti izolácie.

Po vymurovaní otvoru sa posledná škára musí zainjektovať cementovou maltou. Aby sa s prácou nemuselo čakať až na jej zatvrdnutie, používa sa tzv. vyklinovanie škáry. Na klinovanie sa používa pevný plochý materiál, ktorý sa môže do škáry na celú hrúbku steny zaraziť kladivom. V súčasnosti sú najvýhodnejšie kliny z umelej hmoty, nie drevené, ktoré majú tvar prispôsobený na ľahké zavedenie do škáry a vtĺkajú sa jeden za druhým. Takto vytvoria ucelený pás na celú hrúbku steny alebo majú rôzne dĺžky. Klinovanie sa robí v odstupoch 200 až 300 mm.

Ak sa podsekáva stena hrubšia ako 600 mm, práca sa musí robiť postupne, na dvakrát. Najskôr sa vybúra múr z jednej strany minimálne do polovice jeho hrúbky a vloží sa hydroizolačný pás, ktorý sa pri nevybúranej časti vyhne dohora v šírke min. 100 mm. Potom sa otvor zamuruje, vyklinuje, zainjektuje a vybúra sa zvyšok muriva na druhej strane. Potom sa uloží a napojí druhý pás hydroizolácie. Ukončovacie práce s vybúraným otvorom sa realizujú zvyčajným spôsobom.

Na zrýchlenie a uľahčenie procesu podsekávania možno použiť píly s motorovým alebo elektrickým pohonom. Reťaz píly vedie oceľová lišta, ktorá je upevnená na tele motora. Na zuboch reťaze sú osadené vídiové plátky. V mieste podrezávania sa odstráni omietka a pozdĺž steny sa vytvorí tvrdý a dostatočne rovný podklad široký 1,5 m pre pojazd stroja. Po prerezaní drážky v dĺžke 1,0 m sa stroj zastaví, drážka sa vyčistí a vloží sa do nej izolačný pás na báze polyetylénu alebo sklolaminátu s hrúbkou 1,5 až 2,3 mm. Výhodnejšie sú sklolaminátové tabule, pretože sú tvrdšie a lepšie sa zasúvajú do drážky. Pásy izolácie sú dlhé 1,0 m a musia mať takú šírku, aby umožňovali napojenie izolácie podlahy alebo zvislej izolácie. Do drážky sa zarazia kliny z umelej hmoty obojstranne v odstupoch približne 200 mm. Medzi klinmi musí byť v pozdĺžnej osi steny medzera 100 mm. Potom sa môže pokračovať v podrezávaní o ďalší meter steny a cyklus sa opakuje. Drážka sa vypĺňa injektovaním, ale najskôr sa omietne cementovou hydrofobizovanou maltou. Pred omietaním sa ešte do drážky vložia (vo vzdialenostiach 0,8 až 1,0 m) injektážne rúrky z umelej hmoty s dĺžkou 130 mm. Po zatvrdnutí (približne o 24 hod.) sa injektuje zmesou 20 % piesku, 80 % cementu a plastifikátora pod tlakom 0,1 Mpa, rúrky sa vytiahnu a vzniknuté otvory sa začistia. Touto metódou sa podrezáva akékoľvek murivo bez ohľadu na materiál a hrúbku. Rezy možno vykonávať vodorovne aj zvislo.

Rezacie lano tvoria segmenty dlhé približne 300 mm, ktoré sú navzájom spojené. To umožňuje ich výmenu pri opotrebovaní alebo poruche. Segment sa skladá z jadra (oceľové lano), na jeho konci je diamantový prsteň. Po stanovení podrezávaného úseku sa na jeho koncoch vyvŕtajú otvory, ktorými sa lano prevlečie. Obehové koleso aj kladky redukujú tvar a dráhu lana, aby pri podrezávaní bolo stále napnuté. Šírka drážky je asi 10 mm.

Aby sa lano nepoškodilo, musí byť chladenie v reznej drážke intenzívne. Vodu do škáry privádza hadica v smere pohybu lana. Postupuje sa po dĺžkach rezu asi 1,0 m, potom sa vkladá hydroizolácia. V tomto procese sa opäť používa sklolaminátová doska s hrúbkou 2 až 3 mm alebo PVC fólie. Presah nadväzujúcich izolácií je min. 50 mm.

Princíp zariadenia spočíva vo využití kruhových píl s priemerom až 1,2 m, ktorých zuby sú vybavené vídiovými hrotmi. Zariadenie je dosť veľké a vyžaduje dostatočne priestrannú manipulačnú plochu. Hydroizolačnú vrstvu vytvára vlnitá doska z nehrdzavejúceho plechu, ktorá sa zaráža špeciálnym zariadením do pravidelnej maltovej škáry muriva. Hlavnou časťou zariadenia je pneumatické alebo elektrické kladivo, ktoré udiera piestom na vložený diel s čeľusťou, do ktorej sa uchytí zarážaná doska. Spätné nárazy zachytáva vodiaca tyč, ktorá je zakotvená v murive. Vlnité tvarovanie plechu má nielen spevňujúce účinky, ale pomáha aj jeho presnému vedeniu pri zarážaní.

V tejto metóde sa na vytvorenie priestoru na dodatočné vloženie hydroizolácie používa sústava vyvŕtaných otvorov s priemerom 35 mm a šírkou asi 400 mm. Vrty sa vyplnia zmesou, ktorá sa skladá z polyesterovej živice, riedidla, oxidujúceho katalyzátora a plniva (piesok alebo mletý kameň). Keď živica stvrdne natoľko, že je schopná preniesť príslušné zaťaženie, vyvŕtajú sa medzivrstvy, ktoré sa prekrývajú s prvými vrtmi.

Injektážne metódy

Podstatou injektážnych metód je vytvorenie hydroizolačnej clony, t.j. bariéry chemickou látkou, ktorá sa injektuje do vopred vyvŕtaných otvorov vo vlhkej murovanej konštrukcii. Injektážna zmes vo vrtoch reaguje a týmto chemickým procesom sa vytvorí tzv. hydroizolačná clona, ktorá zabraňuje vlhkosti. Pri niektorých špeciálnych prípadoch (hlavne ked sa jedná o pamiatkové suterénne priestory a pod.) je nutné použiť tzv. „rastrovú chemickú injektáž“. Je to principálne ten istý systém, len na rozdiel od klasickej chemickej injektáže, ktorá sa aplikuje len v oblasti tesne nad podlahou, sa tento systém realizuje v celej ploche steny.

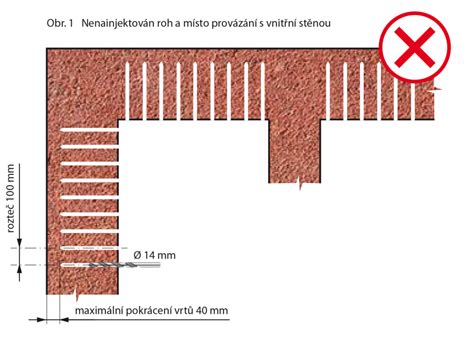

Pri vytváraní hydroizolačnej vrstvy sa do vlhkého muriva napustí látka, ktorá prenikne do pórov, kapilár a trhlín. Do muriva sa vyvŕtajú otvory v jednom alebo dvoch radoch nad sebou s prestriedaním. Priemer vŕtanej diery je v rozpätí 15 až 42 mm a jej hĺbka je o 50 až 100 mm kratšia, ako je hrúbka muriva. Silnejšie murivo sa vŕta z oboch strán. Vzájomná vzdialenosť vrtov je najčastejšie 100 až 150 mm, podľa poréznosti muriva.

Pasívna a aktívna elektroosmóza

Pasívna elektroosmóza - používa sa elektróda zabudovaná do muriva a elektróda v zemi. Obe elektródy musia byť z rovnakého materiálu (meď, oceľ) a musia byť navzájom prepojené. Medzi nimi sa vytvorí elektrické pole s napätím, ktoré zapríčiní pohyb častíc (vody) smerom k elektróde v zemi. Funkčnosť metódy je veľmi obmedzená tým, že vzniknuté napätie je dosť malé a bludné elektrické prúdy môžu zmeniť polaritu elektród, čím sa môže vlhkosť zvyšovať.

Aktívna elektroosmóza - používa sa namiesto pasívnej elektroosmózy a galvanoosmózy. Elektródy v murive a v zemi sú napojené na zdroj napätia (elektróda v stene sa napojí na kladný pól elektrického napájacieho zdroja a elektróda v zemi na záporný pól). Pre správnu funkciu elektródy v stene sa musí zaistiť jej priľnutie s murivom. Dlhšia životnosť sa docieli elektródami z materiálov na báze uhlíka.

Povrchové metódy a systémy

Sanačné omietky

Charakteristickou vlastnosťou sanačných omietok je vysoký obsah pórov v štruktúre, ktorá je 3 - 4 krát väčšia ako v prípade klasickej vápennocementovej omietke. To znamená, že majú vysokú paropriepustnosť a výrazne zníženú kapilárnu nasiakavosť. Účinnosť sanačnej metódy možno vhodným návrhom výrazne podporiť a, naopak, pri zanedbaní povrchových úprav nemusí sanačný zásah vôbec fungovať. Základným pravidlom povrchových úprav je, že difúzny odpor materiálov sa má smerom von z konštrukcie znižovať. Najsúhrnnejšie sa aplikácia týchto omietok popisuje v smernici WTA 2-2-91 Sanačné omietkové systémy.

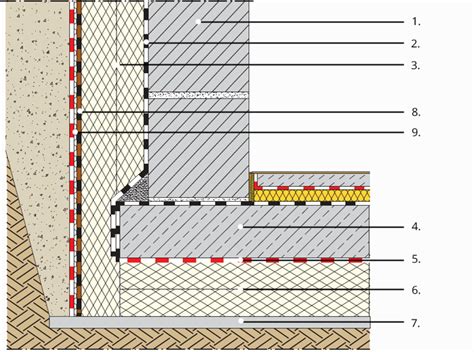

Zatepľovacie systémy pre soklovú časť

Rovnako ako pre ETICS musí byť podklad pre soklové izolácie vyzretý, bez prachu, mastnoty, výkvetov, pľuzgierov a odlupujúcich sa miest, biotického napadnutia a aktívnych trhlín. Odporúča sa napríklad umytie tlakovou vodou. Zatepľovací systém nenahrádza hydroizoláciu ani sanačný systém, však napríklad výrazne znižuje množstvo skondenzovanej vlhkosti v konštrukcii. V prípade lepenia na silikátové podklady (tehly, betón a pod.) sa používajú bežné lepidlá pre kontaktné zatepľovacie systémy (ETICS). V miestach obkladov keramickými páskami sa odporúča plochu lepidla zvýšiť zo 40% na 60% povrchu dosky, alebo lepiť celoplošne.

Po nalepení Isover EPS SOKLOVÁ DOSKA a primeranom zatvrdnutí lepidla sa v nadzemnej časti vykonáva kotvenie hmoždinkami. Soklová časť sa kotví len v miestach, kde hmoždinka nemôže poškodiť hydroizoláciu. Kotví sa v počte cca 4-6 ks / m2. Zateplepenie na suterénovej stene sa vykonáva izolačnými doskami STYRODUR 3000 CS, STYRODUR 4000 CS, STYRODUR 5000 CS, ide o kotvenie Styroduru lepením, ktoré je dočasné "montážne lepenie", ktoré dosky podrží na mieste, kým sa nezasype stavebná jama. Tepelnoizolačné dosky musia byť v spodnej časti pevne založené, napr. na základový výstupok. Lepením musí byť zabezpečené, že pri sadaní zásypovej pôdy nevzniknú v izolácii šmykové pnutia.

Základná vrstva sa v podstate nelíši od zatepľovacieho systému stien. V miestach s vysokou prevádzkou (okolo chodníkov, ihrísk a pod.), s rizikom prerazenia systému je vhodné výstužnú vrstvu zdvojiť, alebo použiť zosilnenú tzv. pancierovú perlinku. Základná vrstva sa zaťahuje min. 300 mm pod úroveň terénu, aby boli izolačné dosky dostatočne chránené proti mechanickému poškodeniu.

Drenážne systémy a terénne úpravy

Pôvodné terénne úpravy

Pri rekonštrukciách starších objektov možno často nájsť zvyšky ílových vrstiev, ktoré kedysi obmedzovali prienik vody k objektu, ale v súčasnosti už z rôznych príčin nefungujú (narušená kontinuita alebo úplné vyschnutie). Pri náleze takýchto vrstiev je vždy nutné posúdiť, či sa dajú tieto vrstvy obnoviť ako dodatočná hydroizolácia, alebo ich treba úplne odstrániť a nahradiť novším systémom.

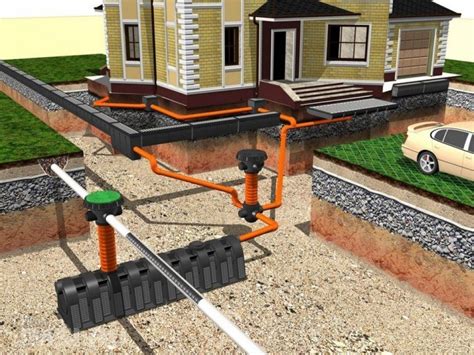

Drenážne systémy

Používajú sa pri pôvodných objektoch aj novostavbách. Pri pôvodných objektoch sa drenáž používa v prípadoch, keď je hydroizolačný systém porušený, po uplynutí životnosti alebo sa podcenilo hydrofyzikálne namáhanie.

Kombinované prístupy a dôležité aspekty

Pri použití týchto metód sa znižuje alebo zamedzí prísun vlhkosti do materiálu priamym pôsobením na stavebnú konštrukciu. Jednou z najstarších sanačných metód je odoberanie vodnej pary z povrchu konštrukcie cirkulujúcim vzduchom. Ten prúdi okolo vlhkých konštrukcií stavby, preberá odparujúcu sa vlhkosť a odvádza ju do ovzdušia. Účinnosť systému sa zlepší zväčšením plochy, na ktorej môže dochádzať k odparovaniu vodnej pary, a podporením procesu prúdenia vzduchu. Na vytvorenie dutiny z vonkajšej strany murovanej konštrukcie sa obyčajne používajú prevetrávacie šachty a sokle, anglické dvorčeky alebo profilované (nopové) fólie. Podobne možno vytvoriť vzduchové dutiny aj z vnútornej strany murovanej konštrukcie, a to prostredníctvom prímurovkiek, sadrokartónových dosiek, profilovaných fólií a pod. V tomto prípade je mimoriadne dôležitý systém vetrania. Z hľadiska vlhkosti sú tieto systémy vhodné do neobývaných suterénov ako doplnková metóda k niektorým priamym metódam.

Použitie špeciálnych povrchových úprav je súbežným opatrením väčšiny priamych sanačných metód. Ide najmä o aplikácie špeciálnych sanačných omietok s vysokou pórovitosťou (> 40 %) a s obmedzenou kapilárnou nasiakavosťou (vnútorná hydrofobizácia).

Kvalitu a úspech sanačných prác možno docieliť na základe reálneho komplexného návrhu sanácie, pomocou metód vychádzajúcich z dlhoročných skúseností uvedených vo všeobecne prijatých normách a smerniciach.
