Elektrická prípojka a zapojenie čerpadla pre vašu studňu: Kompletný sprievodca

Využitie vlastnej studne na zavlažovanie, zásobovanie domácnosti vodou alebo iné účely je čoraz populárnejšie. Toto riešenie je výhodné najmä v prípade, že verejný vodovod je ďaleko a priviesť tečúcu vodu do domu by bolo príliš nákladné. Na to, aby ste mohli vodu zo studne efektívne využívať, je nevyhnutné správne zapojiť čerpadlo. Zapojenie čerpadla na studňu si vyžaduje špecifické vedomosti a technické zručnosti, ktoré vám predstavíme v dnešnom článku. Nasledovaním postupov z tohto článku zaistíte, že váš čerpací systém bude fungovať efektívne a spoľahlivo.

Výber a príprava na zapojenie čerpadla do studne

Prvým krokom je presné zhodnotenie vášho zdroja vody. To znamená, že musíte poznať hĺbku a kvalitu studne, ako aj jej výdatnosť. Ak nepoznáte presnú hĺbku studne, môžete si ju odmerať svojpomocne alebo si vyžiadať odborné merania. Čerpadlo musí byť vybrané s ohľadom na typ studne a hĺbku vodného stĺpca. Existujú dva hlavné typy čerpadiel:

• Povrchové čerpadlá - sú ideálne pre plytké studne, kde hĺbka vody nepresahuje 8-10 metrov.
• Ponorné čerpadlá - sú určené pre hlboké studne. Jedným z najdôležitejších aspektov montáže čerpadla je určenie správnej hĺbky jeho umiestnenia.

Pred inštaláciou ponorného čerpadla skontrolujte, či je všetko v poriadku a či na ňom nie sú žiadne poškodenia. Pred samotnou montážou je dôležité preštudovať si schému zapojenia ponorného čerpadla a pripraviť všetko potrebné vybavenie.

Schéma zapojenia a bezpečnostné aspekty

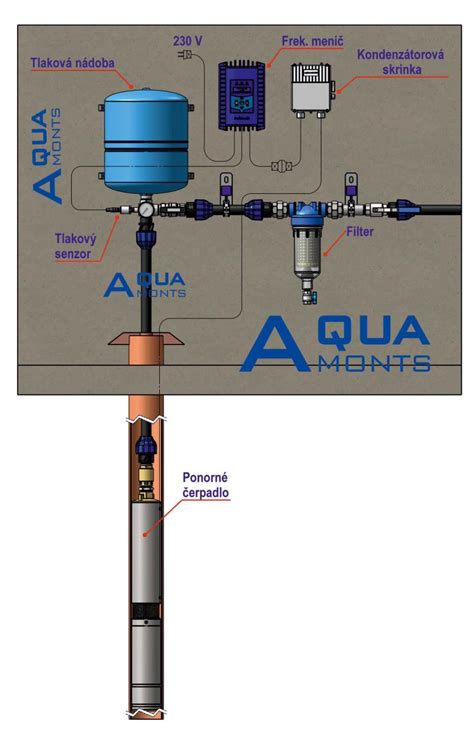

Schéma zapojenia vody zo studne je nevyhnutným pomocníkom pre správne zapojenie čerpadla a fungovanie celého čerpacieho systému. Táto schéma poskytuje detailný návod, ako prepojiť jednotlivé komponenty - od čerpadla, cez potrubia, až po výstupné ventily. Prehľadná schéma vám pomôže predísť chybám a zabezpečí, že všetko bude fungovať správne a efektívne. Dodržanie schémy zapojenia vody zo studne je kľúčové pre optimálny výkon čerpacieho systému. Nesprávne zapojenie môže viesť k problémom, ako je únik vody, pokles tlaku, alebo dokonca poškodenie čerpadla.

Pri inštalácii čerpadla je rovnako dôležité dbať na bezpečnosť. Elektrické čerpadlá musia byť vždy správne uzemnené a pripojené k isteniu proti preťaženiu. Pred začatím prác vždy vypnite elektrický prívod k čerpadlu, aby ste predišli riziku úrazu elektrickým prúdom. Ak pracujete vo väčšej hĺbke, uistite sa, že máte dostatočne pevné lano alebo oceľový kábel na bezpečné spustenie čerpadla.

Postup montáže čerpadla na studňu

Zapojenie čerpadla na studňu môže byť jednoduché, ak máte správne vybavenie a postupujete podľa prehľadného návodu. Ak ste zručný a máte technické skúsenosti, montáž môžete zvládnuť sami, no v prípade pochybností je lepšie zveriť túto prácu odborníkom. Nižšie sú uvedené kľúčové kroky:

1. Príprava na zapojenie čerpadla: Pred inštaláciou ponorného čerpadla skontrolujte, či je všetko v poriadku a či na ňom nie sú žiadne poškodenia.
2. Zapojenie elektrického kábla: Pri zapojení čerpadla je dôležité správne pripojiť elektrický kábel. Správne zapojenie čerpadla do elektrickej siete je nevyhnutné pre jeho bezpečný a spoľahlivý chod.
3. Zapojenie čerpadla na studňu: Pomocou lana alebo oceľového kábla opatrne spustite čerpadlo do studne do určenej hĺbky. Ponorné čerpadlo opatrne spustite do studne pomocou lana alebo oceľového kábla.
4. Pripojenie potrubia: Pripojte hadice alebo potrubia k výstupu čerpadla a zabezpečte ich spoje pomocou tesniacich pások a spojovacieho materiálu.
5. Skúška systému: Po dokončení montáže zapnite čerpadlo a skontrolujte, či voda prúdi správne. Po inštalácii všetkých komponentov systém zapojte a skontrolujte jeho funkčnosť.

Uistite sa, že zapojenie čerpadla bolo vykonané správne a rovnako skontrolujte, či je umiestnené a pripojené podľa priloženej schémy.

Inžinierske siete a elektrická prípojka všeobecne

Na inžinierske siete musí alebo by aspoň mala byť napojená každá domácnosť. Inžinierske siete, známe aj ako rozvodné siete, sú systémy nadzemných a podzemných vedení vody, elektriny, plynu, kanalizácie a telekomunikačné siete. Elektrina dnes predstavuje azda najdôležitejší prvok inžinierskych sietí. Už samotná výstavba domu sa bez pripojenia do elektrickej siete realizuje veľmi ťažko. Preto pokiaľ nie je elektrická prípojka zriadená na hranici pozemku, je nutné postarať sa o čo najskoršie namontovanie.

Pri zriaďovaní elektrickej prípojky sa stretnete s dvoma hlavnými subjektmi: distribučnou spoločnosťou a dodávateľom elektrickej energie. Distribučná spoločnosť spravuje elektrickú rozvodnú sieť vo svojom regióne pôsobenia. Na Slovensku pôsobia traja hlavní distribútori: Západoslovenská distribučná, Stredoslovenská distribučná a Východoslovenská distribučná. Dodávateľ elektrickej energie má na starosti nákup a predaj elektriny, ako aj jej následné rozúčtovanie koncovým zákazníkom.

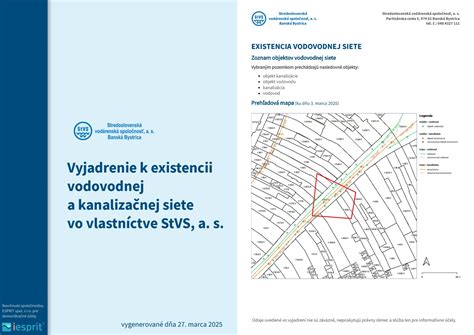

Pripojenie domu na inžinierske siete sa neraz môže stretnúť s istými komplikáciami. Veľmi často dochádza ku križovaniu rozvodných sietí. Nanešťastie neexistuje jednotná mapa, kde by sa dalo zistiť, kadiaľ sú vedené inžinierske siete. Všetko je teda potrebné riešiť formou tlačív a žiadostí na jednotlivé distribučné spoločnosti. Tie buď zašlú katastrálnu mapu s vyznačenými sieťami alebo priamo technika, ktorý danú sieť zaznačí v teréne.

Detaily a proces zriadenia elektrickej prípojky

Pochopenie procesov, potrebných povolení a súvisiacich nákladov na novú elektrickú prípojku je kľúčové pre hladký priebeh vašej stavebnej investície. Ak ste individuálny stavebník, o súhlas s vybudovaním elektrickej prípojky musíte požiadať príslušný rozvodný podnik na vašom najbližšom kontaktnom mieste, kam prinesiete vyplnenú žiadosť o pripojenie. Ako prvé je potrebné kontaktovať niektorú z distribučných spoločností. Zároveň si treba zhruba zrátať, aké spotrebiče budete v domácnosti používať, či budete kúriť elektrinou a pod. Na základe žiadosti Vám dá distribučná spoločnosť povolenie zriadiť si prípojku.

Kroky k elektrickej prípojke: Od žiadosti po napojenie

1. Žiadosť o pripojenie: Distribučke odošlite žiadosť o pripojenie. Žiadosť o pripojenie je prvým krokom pri realizácii elektrickej prípojky. Táto žiadosť sa podáva na príslušnú distribučnú spoločnosť, ktorá je zodpovedná za dodávku elektrickej energie. V žiadosti je nutné uviesť potrebné informácie o budove/pozemku, pre ktorú sa má pripojenie realizovať, ako aj požadovanú kapacitu a ďalšie detaily týkajúce sa realizácie prípojky. Po schválenej žiadosti na vypracovanie elektrickej prípojky, začneme s plánovaním a projektovaním. Proces žiadosti o pripojenie sa môže v detailoch líšiť v závislosti od distribučnej spoločnosti. Niektoré distribučné spoločnosti umožňujú vyplniť žiadosť prostredníctvom online formulára. Po podaní žiadosti o pripojenie vám distribučná spoločnosť zvyčajne do 30 dní zašle návrh zmluvy o pripojení.
2. Vypracovanie a schválenie projektu: Nová prípojka by mala byť neoddeliteľnou súčasťou projektovej dokumentácie vášho budúceho domu, ktorú vám vypracuje projektant. To zahŕňa výpočet dĺžky, priemeru a typu potrebného kábla, umiestnenie rozvádzača a poistnej skrine, ako aj zabezpečenie primeranej ochrany proti skratu a preťaženiu a taktiež ochrana pred úrazom elektrickým prúdom. Následne sa musí projekt schváliť a získať potrebné povolenia od miestnych úradov a poskytovateľa energie. Cena za projekt elektrickej prípojky začína na cca 80 €. Aj v tomto prípade si radšej nechajte poradiť od elektrikára či firmy. Keď distribučka projekt prípojky odsúhlasí, prichádza čas na prípravné práce.
3. Fyzická realizácia prípojky: Prvým krokom je vytýčenie inžinierskych sietí, ktoré sa nachádzajú v oblasti, kde sa bude realizovať výkop. Toto zabezpečí, že nepoškodíme iné siete, ktoré môžu prechádzať rovnakou oblasťou. Potom nasleduje fáza výkopových prác, počas ktorej vykopeme výkop, ktorý umožní vedenie kábla. Výkop by mal byť dostatočne hlboký a široký (0.35m *0.8m). Káble sa ukladajú väčšinou do zeme, takže sa vopred dohodnite s elektroinštalačnou firmou, či vám vykopú aj výkopy. Skôr, než začnete kopať, uistite sa, že cez dané miesta nevedú inžinierske siete. Ak je bod pripojenia na druhej strane cesty alebo v trase kábla sa nachádza prekážka, ktorú nie je možné vykopať, je nevyhnutné pretláčanie komunikácie. Po vykonaní ak projekt neuvádza inak sa kábel umiestni do ochranných rúrok, v ktorých je vedený po celej dĺžke výkopu, aby sa zabránilo poškodeniu v dôsledku prípadného mechanického poškodenia pôdou alebo inými stavebnými prácami. Ako posledný krok sa nainštaluje výstražná fólia, ktorá je umiestnená po celej dĺžke výkopu a slúži na označenie umiestnenia kábla. Toto zabezpečuje, že sa kábel môže ľahko identifikovať a chráni pred náhodným poškodením pri budúcich stavebných prácach.
4. Osadenie elektromerového rozvádzača: Po vykonaní výkopov a umiestnení uzemnenia sa osadí elektromerový rozvádzač do oplotenia min. výška 60 cm nad terénom. Elektromerový rozvádzač musí byť vyhotovený v oplotení alebo na hranici pozemku tak, aby bol kedykoľvek prístupný! Elektromerový rozvádzač musí byť uzemnený a jeho zemný odpor nesmie presahovať 5 Ohm. Uzemnenie sa vykonáva pomocou pásoviny, ktorá sa kladie na dno výkopu v dostatočnej vzdialenosti od silového vodiča, najčastejšie počas celej dĺžky.
5. Revízia a pripojenie: Ďalej budete potrebovať revíziu prípojky, ktorú vykoná revízny technik. Revízna správa a overenie bezpečnosti a funkčnosti prípojky je nevyhnutná súčasť procesu na zabezpečenie správneho fungovania elektrickej sústavy a minimalizovanie rizika požiaru a iných nebezpečných situácií. V rámci overenia sa vyhodnocuje stav káblov, uzemnenia a ochranných prvkov. Po tom, ako vám distribučná spoločnosť zašle oznámenie o splnení technických podmienok pripojenia, nastáva čas na výber dodávateľa elektriny. S dodávateľom uzavrite zmluvu o dodávke elektriny. Pripojenie elektriny je tým hotové.

Pre informáciu o poplatkoch za pripojenie je tu prehľad:

Poplatok za pripojenie elektriny je vo všetkých distribučkách podobný, ale líši sa podľa hodnoty hlavného ističa. Pre 3-fázový 25 A istič, ktorý je najčastejšie používaný v rodinných domoch bez elektrického kúrenia, sa cena môže líšiť. Celková cena elektrickej prípojky pre rodinný dom začína niekde na 800 € vrátane materiálu, montážnych prác, projektu, revízie a poplatku za pripojenie. Keď všetko pôjde hladko, celý proces zriadenia prípojky vám zaberie cca 2 mesiace. Niekedy sa to však môže natiahnuť aj na 3 či 4 mesiace.

Normy a technické požiadavky

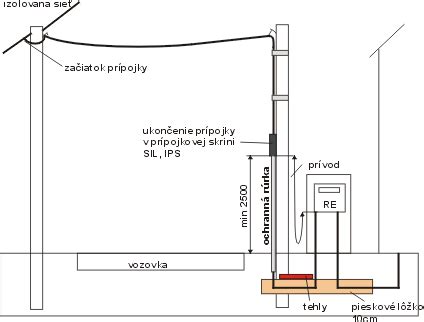

Norma STN 33 3320 definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok. Stanovuje podmienky na pripojenie elektrických prípojok na rozvodné zariadenia dodávateľa elektriny. Elektrická prípojka začína odbočením od zariadenia verejného rozvodu elektrickej energie smerom k odberateľovi. Pre každý objekt sa má zriadiť len jedna elektrická prípojka. Minimálne prierezy vodičov elektrickej vzdušnej prípojky sú AlFe 16 mm² pri holých vodičoch a 16 mm² pri závesných kábloch. Použitie holých vodičov je dovolené len v odôvodnených prípadoch a so súhlasom dodávateľa elektrickej energie.

Prípojková skriňa, ktorá je súčasťou prípojky, sa umiestňuje spravidla na hranici odberateľovej nehnuteľnosti tak, aby jej dvere a odnímateľné kryty káblového priestoru boli na verejne prístupnom mieste. Pri novobudovanej stavbe musí byť vždy umiestnená na verejne prístupnom mieste. Spodný okraj skrine má byť 0,6 m nad definitívne upraveným terénom. Ak sa na pripojenie objektu použije elektromerový rozvádzač s prípojkovou skriňou, je potrebné dodržať ustanovenie, aby najmenšia výška stredu okienka elektromera bola 0,7 m nad definitívne upraveným terénom.

Elektrická prípojka od domového rozvádzača ku studni

Elektrická prípojka k studni sa realizuje podobným postupom ako hlavná prípojka k domu. Po zaliatej platni pristúpime k elektrickej prípojke z elektromerového rozvádzača priamo do domu na chodbu, kde bude umiestnený domový rozvádzač s ističmi. Kanál od elektromerového rozvádzača ku prechodovej jame je hlboký 80cm a široký cca 25-30cm, presne taký istý, ako ku prípojke od stĺpa k elektromerovému rozvádzaču.

Presne tento istý postup elektrickej prípojky sme použili aj pri ukladaní elektrického kábla z domového rozvádzača ku studni. Mali sme tam pripravený prechod aj na kábel aj na vodu. Kanál priamo ku studni nám vykopal báger v tých istých rozmeroch, ako ku elektrickým prípojkám k domu a k elektromerovému rozvádzaču. Ku studni sme konkrétne použili medený kábel CYKY-J 5x6 (predimenzovaný pre budúce plány), uložený v chráničke KOPOFLEX 40. Takisto sme použili aj výstražnú fóliu pri zásype. Táto fólia signalizuje, že v danom mieste sa nachádza elektrický kábel a chráni pred náhodným poškodením pri budúcich stavebných prácach.

Údržba a riešenie problémov čerpacieho systému

Nielen správne zapojenie čerpadla na studňu, ale aj údržba čerpacieho systému je kľúčová pre jeho dlhodobú spoľahlivosť a výkon. Pravidelné kontroly a údržba vám pomôžu predchádzať problémom a zabezpečia, že čerpadlo bude pracovať efektívne. Aby čerpadlo fungovalo spoľahlivo a dlho, je dôležitá pravidelná údržba. Tá zahŕňa kontrolu filtrov, sledovanie tlaku vody v systéme a pravidelné čistenie čerpadla (najmä pri ponorných typoch).

Bežné problémy a ich riešenia:

• Znížený tlak vody - môže ísť o upchatý filter alebo problém s tlakovým spínačom. Skontrolujte filter na vstupnom potrubí. Ak je upchatý, vyčistite ho alebo vymeňte za nový. Tlakový spínač môže byť nastavený nesprávne alebo môže byť poškodený. Skúste ho prekalibrovať podľa inštrukcií výrobcu.
• Nepravidelné spúšťanie - skontrolujte hladinu vzduchu v tlakovej nádobe. Ak je hladina vzduchu nízka, doplňte vzduch na správnu hodnotu pomocou vzduchovej pumpy. Ak je nádoba poškodená, bude vyžadovať opravu alebo výmenu.
• Znížený výkon čerpadla - príčinou môže byť poškodený motor alebo opotrebované tesnenie. Ak sa čerpadlo zdá byť hlučnejšie alebo sa vôbec nespúšťa, môže byť poškodený motor. Opotrebované alebo poškodené tesnenie môže spôsobovať únik vody a zníženie tlaku.
• Hlučné čerpadlo - hluk môže naznačovať, že čerpadlo pracuje nasucho, alebo to, že v systéme je vzduchová bublina. Skontrolujte hladinu vody v studni a uistite sa, že čerpadlo je správne ponorené.

Aj napriek správnemu zapojeniu čerpadla na studňu a vhodnej údržbe sa môžu vyskytnúť rôzne problémy. Zapojenie čerpadla na studňu nie je náročné, no vyžaduje si dôkladnú prípravu a správne postupy.
