Všetky odlučovače ropných látok sú konštruované ako odlučovače triedy I v zmysle STN EN 858-1 a STN EN 858-2.
Stupeň účinnosti je vyšší ako 99% alebo výstupné hodnoty sú nižšie ako 1 mg/I NEL pri kontaminácii vody 200 mg/I NEL (alebo nižšie ako 5 mg/I NEL pri kontaminácii vody 4250 mg/l NEL.
Základná konštrukcia odlučovača ropných látok (ORL) je vyhotovená zo železobetónovej jednej alebo viacerých nádrží, obdĺžnikového alebo kruhového pôdorysu.
Jednotlivé nádrže pozostávajú zo samotnej nádrže (vane), deliacich stien (priečok) a zákrytovej stropnej dosky.
Vnútorný povrch nádrže je ošetrený trojzložkovým polyuretánovým náterom (iba na vyžiadanie) aplikovaným v dvoch vrstvách.
Náter znižuje priľnavosť ropnej látky na povrchu stien ORL a tým uľahčuje jeho čistenie.
Jednotlivé komory odlučovača sú prístupné na údržbu a kontrolu cez kruhové alebo elipsové vstupné otvory nachádzajúce sa v zákrytových stropných doskách.
Pri osadení odlučovača do väčších hĺbok sa vstupné šachty budujú z kanalizačných skruží.
Nesmiete ich umiestňovať na odvodňovacích a kanalizačných systémoch obsahujúcich splaškové vody, vody z území bez prítomnosti ropných látok napr.
Odlučovač sa montuje za pomoci autožeriavu príslušnej nosnosti, na vopred pripravený vodorovný podkladový betón s pieskovým lôžkom v zmysle návodu na zabudovanie.
Výšku pieskového lôžka, podkladného betónu, štrkového násypu uvádzame vo výkresoch v cm iba všeobecne.
Pre každé osadenie nádrže je potrebné zistiť aktuálne základové pomery stavby.
Na základe týchto skutočností je potrebné statikom navrhnúť založenie nádrže pre každý objekt individuálne.

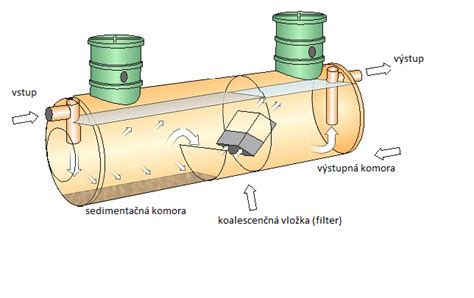

Typy odlučovačov a ich konštrukcia
Jednonádržové odlučovače
Jednonádržový odlučovač sa dodáva ako prefabrikát bez montáže.
Viacnádržové odlučovače
Odlučovač zostavený z viacerých nádrží sa montuje priamo do výkopu, postupným spájaním jednotlivých nádrží.
Dodacia lehota závisí od rozsahu dodávky (3 až 30 dní).
Aplikácie odlučovačov ropných látok
Všeobecne zariadenia na čistenie dažďových vôd znečistených voľnými ropnými látkami, havarijné zabezpečenie manipulačných plôch skladov ropných látok, čistenie priemyselných odpadových vôd s obsahom voľných ropných látok (umyvárky dopravnej techniky bez použitia šampónov).
Sorpčné lapače olejov
Sorpčné lapače sú riešené ako celoplastové zariadenia z integrovaného ľahčeného polypropylénu.
Znečistená voda vteká cez prívodné potrubie a ukľudňovací priestor do gravitačnej zóny, v ktorej dochádza k sedimentácii mechanických nečistôt (štrk, piesok,...) a súčasne k flotácií voľných látok na hladinu (princíp rozdielnej mernej hmotnosti olejov a vody).
Plávajúce oleje sú zachytávané sorpciou na textílii fibroil.
Predčistená voda sa dočisťuje prechodom cez sorpčnú textíliu fibroil v dočisťovacej (sorpčnej) zóne lapača olejov.
Nasýtenosť sorpčnej textílie fibroil ropnými látkami je indikovaná jej výrazným stmavnutím.
Kvalita vyčistenej vody
Dosahovaná kvalita vyčistenej vody je priemerne 5mg.l-1 (max. 10 mg.l-1) NEL pri vstupnom znečistení do 1000 mg.l-1 voľných NEL v pritekajúcej znečistenej vode.
Kvalita vyčistenej vody sa v prípade požiadavky zvýši na hodnotu 0,1 ÷ 0,5 mg.l-1 NEL použitím dvojstupňového sorpčného lapača olejov LO(S)2S, resp.
| Typ zariadenia | Priemerný obsah (mg.l-1) | Maximálny obsah (mg.l-1) |
|---|---|---|
| LO(S) | 5 | 10 |
| LO(S)/2S a LO(S)/2S/S | 0,2 | Akt. |
| LO(S)/AU | 0,05 |
Montáž sorpčných lapačov olejov
Montáž sorpčných lapačov olejov pozostáva zo stavebného osadenia zariadenia v teréne a napojenia prítokového a odtokového potrubia.
Sorpčné lapače olejov sa inštalujú na vodorovnú betónovú dosku.
V prípade väčšej hĺbky, prípadne výskytu spodnej vody je potrebné vaňu lapača zabetónovať, pričom teleso lapača je možné použiť ako stratené debnenie.
Lapače majú inštalovaný pochôdzny pórorošt.
Ako to funguje: Animácia odlučovača oleja/vody
Technické riešenie zariadení bolo posudzované Ministerstvom zdravotníctva - hlavným hygienikom SR, ako príslušným orgánom podľa ust. § 18 odst. 2 zák. NR SR č. 272/1994 Z.z. o ochrane zdravia ľudí a odsúhlasené podľa § 19 písm. a zák. NR SR č. 272/1994 Z.z.
Technické osvedčenie č.A11.1/00/0781/O/O04 v zmysle ustanovení §26 zákona č.90/198 Z.z.
