Elektrický rozvádzač predstavuje „centrálny mozog“ každej elektroinštalácie. Je to nosný prvok, kde sa elektrický prúd prijíma z hlavného prívodu a rozdeľuje do jednotlivých obvodov a zariadení v budove. Bez neho by elektrické rozvody v dome, byte či priemyselnej hale nemohli fungovať bezpečne.
Označovanie rozvádzačov a ich komponentov
V praxi sa často stretávame s rôznymi skratkami pre označovanie rozvádzačov. Žiadny predpis v súčasnosti toto značenie striktne nerieši, obvykle ide o zvykovú záležitosť. Vždy je však nutné vychádzať z projektu elektroinštalácie a technickej dokumentácie.
Medzi bežné skratky používané v praxi patria:
- RH: Hlavný rozvádzač
- RB: Byťový rozvádzač
- RD: Domový rozvádzač
- RS: Svetelný rozvádzač
- RSP: Rozvádzač spoločných priestorov
- RK: Rozvádzač kompenzačný alebo kotolňa
- RREG: Rozvádzač regulácie
- RMS: Rozvádzač motorový, svetelný
Okrem samotných rozvádzačov sa v technológii často stretávame so skratkami pre vývody, napríklad WL (silová časť - napájanie motorov, servopohonov, ventilov) a WS (slaboproud - teplotné čidlá, čidlá zaplavenia či polohy). K týmto kódom sú pri stavebných projektoch priraďované ďalšie dooznačenia, ktoré majú byť na danej stavbe výstižné a jednoznačné.
Logické označovanie ako kľúč k údržbe
Používanie komplikovaných kombinácií písmen je často neprehľadné. Praktickejšie je správne číselné označenie, ktoré dáva zmysel, napríklad:
- RH: Hlavný rozvádzač
- R1.1: Prvý rozvádzač v 1. nadzemnom podlaží napájaný z RH
- R1.2: Druhý rozvádzač v 1. nadzemnom podlaží napájaný z RH
Logický popis výborne uľahčuje prácu revíznym technikom a údržbe, pretože pri poruche okamžite vedia, kde vypnúť príslušný prívod, bez nutnosti hľadať v dokumentácii.

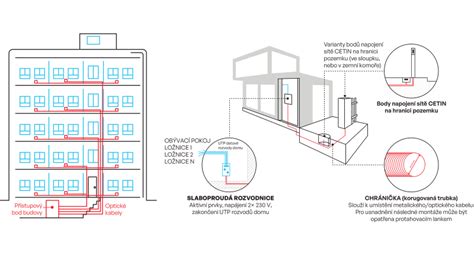

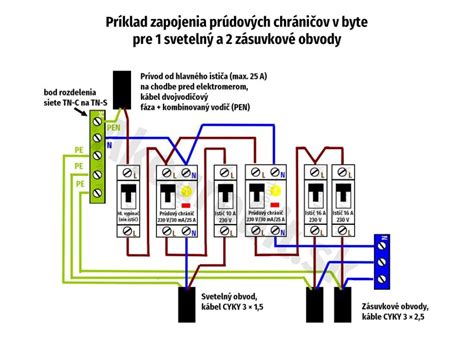

Základné ochranné prvky v rozvádzači
Istič je elektrické zariadenie, ktoré chráni ostatné prvky pripojené do obvodu tak, že odpojí prívod elektrického prúdu v prípade skratu alebo preťaženia. V schémach ich označujeme značkou FA.
| Komponent | Význam |
|---|---|
| Istič (FA) | Ochrana pred skratom a preťažením |
| Prúdový chránič (RCD) | Ochrana pred chybovým prúdom a úrazom |
| Kombinovaný chránič (RCBO) | Istič a prúdový chránič v jednom prístroji |
| Prepäťová ochrana (SPD) | Ochrana pred bleskom a prepätím |
Praktické tipy pre návrh a bezpečnosť
Rozvádzač je ochranné zariadenie - zle navrhnuté radenie ističov, chráničov a SPD môže znížiť úroveň ochrany pred úrazom aj pred požiarom. Pri návrhu vždy pamätajte na tieto pravidlá:
- Rezerva: Pri výbere rozvodnice myslite na rezervu radov a modulov. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Odporúča sa aspoň 30 % rezerva.
- Selektivita: Riešte selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič.
- Označenie: Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Pri každom ističi uveďte stručný popis okruhu.
- Rozdelenie okruhov: Nekoncentrujte celý dom pod jeden prúdový chránič. Odporúča sa mať viac RCD alebo RCBO pre rôzne zóny (kuchyňa, kúpeľňa, zásuvky, svetlá).
Návrh rozvádzača by mal vždy robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Správne zapojenie a prehľadné označenie sú základom bezpečnej elektroinštalácie.
