Všetko o ističoch do rozvodnej skrine: Kompletný sprievodca

Elektrická inštalácia v modernom dome či firme je komplexný systém, ktorého spoľahlivú a bezpečnú funkciu zabezpečuje niekoľko kľúčových komponentov. Jedným z najdôležitejších, hoci často prehliadaným, je rozvodná skriňa, známa tiež ako ističová skrinka. Tento prvok slúži ako centrálny distribučný bod, ktorý zodpovedá za bezpečné a organizované rozdelenie elektrickej energie do jednotlivých častí objektu. Bez kvalitnej a správne zvolenej rozvodnej skrine by bola celá elektrická sieť zraniteľná a nefunkčná.

Článok je vhodný pre pokročilých domácich majstrov, projektovo zameraných zákazníkov a investorov, ktorí chcú rozumieť logike návrhu bytového rozvádzača. Dôležité upozornenie: Rozvádzač je ochranné zariadenie - zle navrhnuté radenie ističov, chráničov a SPD môže znížiť úroveň ochrany pred úrazom aj pred požiarom. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb. Tento článok slúži na lepšie pochopenie problematiky.

Čo je elektrický istič a ako funguje?

Elektrický istič je ochranný elektroinštalačný prvok, ktorý chráni elektroinštaláciu pred nadprúdom a skratom. Ističe teda preberajú úlohu klasických tavných poistiek - napríklad tých skrutkovacích, aké ste možno mali aj vy v starom byte či dome. Tým, že istič vypne prívod prúdu do daného obvodu, zabráni požiaru, prípadne deštrukcii prvkov elektroinštalácie. Kabeláž, ale aj vypínače, zásuvky, svorky na vodiče či inštalačné krabice sú totiž navrhnuté iba na určitú úroveň pretekajúceho prúdu.

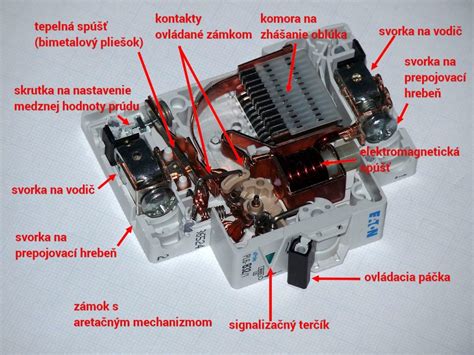

Istič je pomerne zložitý elektrický prístroj, ktorý sa skladá z niekoľkých desiatok súčiastok. Prúd vstupuje do ističa a vystupuje z neho cez pripojovacie svorky. Potom prechádza cez kontakty ovládané tzv. spúšťami. Istič má tepelnú a skratovú spúšť.

• Tepelná spúšť súvisí s vypínaním malých nadprúdov 1,13 - 1,45 násobku menovitého prúdu ističa za relatívne dlhý čas. Nadprúd 1,13 násobku istič vypne za čas dlhší ako jedna hodina. Nadprúd 1,45 násobku menovitého prúdu ističa prístroj vypne za čas kratší ako jedna hodina. Tepelnú spúšť tvorí tzv. bimetalový pliešok. Pri prechode vyššieho prúdu, než je menovitý prúd ističa, sa pliešok zahrieva a ohýba.
• Skratová spúšť alebo tiež magnetická spúšť súvisí s vypínaním skratov. Ak príde ku skratu, vytvorí sa v jej cievke silné elektromagnetické pole, vďaka čomu cievka k sebe pritiahne kotvu elektromagnetu. Skratový prúd, pri ktorom elektromagnetická spúšť zareaguje, môže byť dvojnásobok, trojnásobok alebo aj viacnásobok menovitého prúdu ističa - závisí to od charakteristiky ističa.

Elektrické ističe však chránia aj pred úrazom elektrickým prúdom. V sieťach TN-S, resp. TN-C a TN-C-S, aké sa používajú v bytoch, domoch, kanceláriách či komerčných budovách, totiž zabezpečujú tzv. automatické odpojenie od zdroja v prípade poruchy. Z uvedeného dôvodu sa vodivý kryt spotrebičov pripája na tzv. ochranný vodič (žltozelený - označený ako PE, ľudovo „uzemnenie“ alebo „zem“). Ak by sa v tomto prípade dotkol fázový vodič krytu, v podstate by nastal skrat s ochranným vodičom. Tento skrat by následne „vyhodil“ istič. Ističe vás teda čiastočne chránia aj pred úrazom elektrickým prúdom.

Kľúčové parametre ističov

Ističe sú bežne definované počtom pólov, menovitým prúdom v ampéroch (A), charakteristikou B, C alebo D a vypínacou schopnosťou v tisíckach ampérov (kA). Výber ističa musí byť optimalizovaný na poskytovanie dokonalej ochrany osôb a majetku a súčasne dodržania kontinuity prevádzky.

1. Menovitý prúd (In)

   Menovitý prúd je najdôležitejší parameter ističa. Na prekročenie menovitého prúdu istič po nejakom čase zareaguje prerušením obvodu. A reaguje tým rýchlejšie, čím je aktuálny prúd vyšší oproti hodnote menovitého prúdu ističa. Ističe sa vyrábajú s rôznymi úrovňami menovitého prúdu: 2, 4, 6, 10, 13, 16, 20, 25, 32, 40 A atď. Kľúčovými parametrami sú typ kábla a prierez vodičov. Napríklad pre prierez vodičov 2,5 mm2 je najpoužívanejší 16 A istič - takto sa zapájajú zásuvkové obvody v domácnosti.

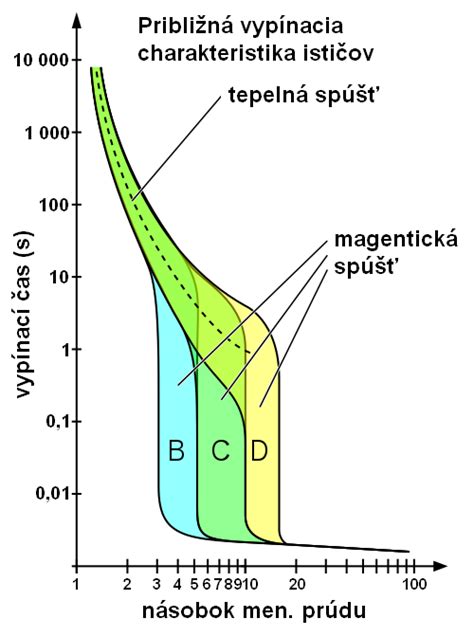

2. Vypínacia charakteristika

   Charakteristika ističa určuje, pri akej úrovni prekročenia menovitého prúdu zareaguje tepelná a elektromagnetická spúšť. Vypínacia charakteristika ističa určuje, ako sa spúšte správajú a ako rýchlo reagujú pri akom prúde. Žiadny strach, charakteristiky sú určené normami, aby ističe zareagovali na nadprúd alebo skrat dostatočne rýchlo. Každý istič totiž musí okamžite vypnúť ešte predtým, ako dosiahne skratový prúd svoje maximum. Pri napätí 230 V určuje norma max. čas vypnutia 0,4 s. Pri napätí 400 V je to max. 0,2 s a pri vyššom napätí je to max. 0,1 s.

   Výber charakteristiky robí ochranu viac alebo menej citlivou na zapínací prúd pri pripájaní. Aký veľký bude zapínací prúd, závisí od toho, aké spotrebiče sú spínané.

   • Charakteristika B: Ističe B sú určené na ochranu káblového vedenia zásuvkových a svetelných obvodov. Spotrebiče s ohmickou záťažou stačí istiť ističom charakteristiky B (ochrana elektrického vedenia, zásuvkové a svetelné obvody v domácnosti). Bežný istič s charakteristikou B, ktorý sa používa na svetelné a zásuvkové obvody, okamžite vypína až pri cca 3-násobku menovitého prúdu (pri 16 A ističi je to cca 48 A).
   • Charakteristika C: Pri používaní indukčných záťaží, akými sú napríklad elektromotory, transformátory, spínané zdroje v počítačoch alebo predradníky vo svetlách, elektrické náradie a iné, kde sú spínané prúdy 5 až 10 násobku menovitého prúdu ističa, použijeme istič charakteristiky C. Ističe C sú teda vhodné všade tam, kde budete používať výkonné spotrebiče s elektromotormi (vysávače, vysokotlakové čističe, okružné píly), transformátormi (zváračka), spínanými zdrojmi (zváracie invertory). Istič s charakteristikou C reaguje pri cca 5,5-násobku men. prúdu.
   • Charakteristika D: Pre veľké indukčné alebo kapacitné záťaže, kde môžu vzniknúť zapínacie prúdy 10 až 15 násobku menovitého prúdu ističa, použite istič charakteristiky D. Vypínajú až pri cca 10-násobku menovitého prúdu.

   Existujú aj ističe s ďalšími charakteristikami (napr. Z), tie sú však určené pre špeciálne aplikácie a niektoré sú záležitosťou konkrétnych výrobcov. V elektroinštaláciách v domoch, bytoch, kanceláriách a podobných objektoch sa najčastejšie používa charakteristika ističa B.


3. Vypínacia schopnosť (Icn)

   Vypínacia schopnosť ističa je maximálny skratový prúd (Isc), ktorý je istič schopný vypnúť. Vyjadruje maximálny skratový prúd, pri ktorom sa dokáže istič bezpečne vypnúť. Tento prúd je obmedzený prakticky iba impedanciou (odporom) zdroja (transformátor v trafostanici) a prívodných káblov. Hodnota vypínacej schopnosti ističa musí byť rovná alebo vyššia ako hodnota predpokladaného skratového prúdu. Predpokladaný skratový prúd závisí od dĺžky a prierezu káblov a výkonu zdroja. Parameter vypínacej schopnosti ističa určuje projektant. V domoch, bytoch či kancelárskych budovách sa používajú ističe so 6 kA vypínacou schopnosťou (tj. 6 000 A).

4. Počet pólov

   Vyjadruje počet kontaktov ističa. Pre jednu fázu sa obvykle používa jednopólový istič. Znamená to, že má iba 2 kontakty, ktoré prerušujú fázový vodič. Jednofázové ističe sú jednopólové, keďže majú iba jeden vypínací kontakt. Trojfázový istič prerušuje vodiče všetkých troch fáz. Niektoré trojfázové spotrebiče nemajú radi, keď im 1 fáza vypadne. Existujú aj dvojpólové a štvorpólové ističe, ktoré sa používajú v špeciálnych prípadoch.

   Jednopólový istič (1P) ovláda iba jedno fázové vedenie a zvyčajne sa používa v jednofázových obvodoch. Poskytuje ochranu pred nadprúdom a skratom, ale neprerušuje neutrálny vodič. V prípade vypnutia zostáva neutrálny vodič pod napätím, pokiaľ nie je manuálne odpojený. Dvojpólový istič (2P) riadi fázové aj neutrálne vedenie a po aktivácii svojich ochranných mechanizmov ich súčasne vypne. To ponúka úplnú ochranu zabezpečením, že oba vodiče sú bez napätia, čím sa zvyšuje bezpečnosť, najmä ak je potrebná úplná izolácia obvodu.

5. Napätie

   Existujú jednosmerné ističe, ktoré sa používajú sa napr. vo fotovoltických (solárnych) systémoch či v špeciálnych aplikáciách v priemysle. Môžete ich použiť aj ako ističe na 12V obvody. Max. jednosmerné napätie pre DC ističe sa líši. Niektoré ističe znesú až 1 000 V, niektoré však napr. iba 200 V. Pri zapájaní DC ističov si dajte pozor - pri vyššom napätí musíte u niektorých typov zapojiť viac do série, aby elektrický oblúk pri vypnutí spoľahlivo prerušili. Jednosmerný prúd, na rozdiel od striedavého, tečie vždy iba jedným smerom. Musíte si teda dať pozor, na ktorú svorku pripojíte kladný a na ktorú záporný pól.

Ďalšie typy ochranných a spínacích prvkov v rozvodnej skrini

• Prúdový chránič (RCD)

  Prúdový chránič (RCD) chráni pred chybovým prúdom (únik na PE, zásah človeka), ale neobsahuje nadprúdovú ochranu. Nekoncentrujte celý dom pod jeden prúdový chránič. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. Jeden prúdový chránič pre celý dom je zvyčajne nevhodný.

• Kombinovaný chránič (RCBO)

  Kombinovaný chránič (RCBO) spája funkciu ističa aj prúdového chrániča v jednom prístroji. Hovorí sa mu aj prúdový chránič s nadprúdovou ochranou. Ide v podstate o kombinovaný prúdový chránič s ističom v jednom puzdre. Výhodou je, že oproti samostatnému chrániču ušetríte v rozvádzači 1 pozíciu (pri jednofázovom obvode) alebo 3 pozície pri trojfázovom obvode. Kombinovaný istič s prúdovým chráničom sa hodí do jednoduchých elektroinštalácií ako sú byty, garáže či záhradné chatky. RCBO má význam najmä pri okruhoch, kde nechcete, aby porucha odpojila aj iné vetvy - napríklad chladnička, kotol, server, vybrané zásuvkové okruhy. RCBO spája funkciu ističa a prúdového chrániča v jednom prístroji a zvyšuje selektivitu.

• Prepäťové ochrany (SPD)

  Navrhnite prepäťové ochrany. Podľa typu pripojenia a bleskovej ochrany objektu doplňte SPD (typ 1/2/3). V rodinných domoch býva SPD typu 1 často v elektromerovom rozvádzači (pri LPS), SPD typu 2 zvyčajne v bytovom rozvádzači. So zvodičmi prepätia by ste mali počítať už vopred - ich pozícii musí byť prispôsobené aj rozmiestnenie ďalších prvkov a vedenie vodičov k nim a od nich. Viac o ochrane pred bleskom nájdete v článku Ochrana pred bleskom podľa STN EN 62305-1 až 4.

• Hlavný vypínač

  V rozvodnici by ste mali tiež mať hlavný vypínač. Hlavný istič sa v nových domoch nachádza v elektromerovom rozvádzači a dávať do rozvodnice ďalší istič nemá význam. Lenže elektroinštaláciu sem-tam potrebujete odstaviť - či už pri problémoch alebo kontrole či údržbe. A práve na to slúži modulárny hlavný vypínač.

• Ďalšie modulárne prvky

  Medzi ďalšie elektroinštalačné prvky patria rôzne spínacie prvky ako relé, stykače a pod. Môžete ich používať na automatizované alebo diaľkové spínanie osvetlenia či rôznych spotrebičov. Príkladom je modul zvončeka, ktorý sa nacvakne na DIN lištu podobne ako istič.

Výber ističa pre konkrétne aplikácie

Vhodný spôsob istenia a typ ističa by mal určiť projektant alebo kvalifikovaný elektrotechnik podľa viacerých kritérií, medzi ktoré patrí predpokladaný pracovný prúd v obvode, spôsob uloženia kábla či vodičov. Návrh rozvádzačov a istenia vychádza najmä z noriem STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách).

Typické ističe pre domácnosť a malé objekty:

Na jeden zásuvkový obvod môžete pripojiť max. 10 zásuviek (aj dvojzásuvku počíta ako jednu). Na prúd 10 A sú stavané aj vypínače, svietidlá a ďalšie prístroje, napr. tie pre svetelné obvody. Používa sa väčšinou 3-fázový istič od 25 A pri domoch s vykurovaním elektrinou. Distribučné spoločnosti vyžadujú pre hlavný istič charakteristiku B a istič musí byť plombovateľný.

V našom e-shope sme stavili na ističe Noark. Ističe Noark sú mimoriadne spoľahlivé, s elektrickou životnosťou až 10 000 a mechanickou až 20 000 cyklov. Navyše, Noark ako jeden z mála výrobcov ponúka aj extra úzke ističe. Majú šírku iba 13 mm namiesto štandardných 18mm. Medzi kvalitných a osvedčených výrobcov ističov patria aj značky Eaton a Legrand.

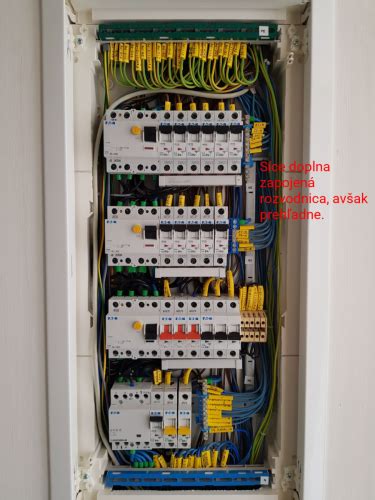

Rozvodná skriňa: Centrálny mozog elektroinštalácie

Rozvodná skriňa, nazývaná aj ističová skrinka, je základným prvkom každej elektrickej inštalácie. Bytový rozvádzač je „centrálny mozog“ elektroinštalácie. Jej primárnou úlohou je zabezpečiť bezpečné rozdelenie napájania pre jednotlivé koncové body odberu elektrickej energie. Tu sa hlavný prívod elektriny rozčlení na menšie obvody, ktoré napájajú jednotlivé spotrebiče, osvetlenie, zásuvky a iné elektrické zariadenia. Rozvodná skrinka zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie.

Rozvodové skrinky sú dostupné v rôznych typoch vyhotovenia, pričom sa odlišujú najmä podľa účelu, konkrétnych požiadaviek vrámci inštalácie, kapacity, umiestnenia a taktiež rôznej miery zabezpečenia. Konkrétna štruktúra závisí od projektu, typu objektu a požiadaviek distribučnej spoločnosti.

Typy rozvodných skríň

Podľa účelu použitia:

• Bytové rozvodnice: Najčastejšie sa používajú v bytoch a rodinných domoch, kde rozdeľujú prívod na zásuvkové, svetelné a ďalšie obvody. Bytové rozvodnice sa delia na podomietkové a nadomietkové, mávajú kapacitu 4 - 72 prístrojových modulov. Väčšina bytových rozvádzačov je modulárna. Štandardná šírka jedného prístroja je 1 modul (cca 18 mm).
• Priemyselné a stavebné rozvodnice: Tieto rozvodnice sú navrhnuté pre náročnejšie prevádzkové podmienky. Často sú robustnejšie, odolnejšie voči mechanickému poškodeniu a vplyvom počasia, a sú určené pre napájanie väčších prevádzok, strojov alebo dočasných elektrických inštalácií na stavbách.
• Rozvodnice pre fotovoltické systémy: Musia byť navrhnuté tak, aby bezpečne zvládli distribúciu energie generovanej solárnymi panelmi a jej pripojenie k distribučnej sieti alebo batériovému úložisku.

Podľa umiestnenia a odolnosti:

• Interiérové rozvodnice: Tieto skrine sú primárne určené na montáž vo vnútorných priestoroch, kde nie sú vystavené priamym poveternostným vplyvom. Ich konštrukcia je zameraná skôr na estetiku a jednoduchú integráciu do interiéru. Typické pre vnútorné použitie je krytie IP40.
• Exteriérové rozvodnice: Pre vonkajšie použitie sú nevyhnutné rozvodnice s vysokým stupňom ochrany proti vniknutiu vody a prachu. Tieto skrine musia odolať dažďu, snehu, vlhkosti a prachu, aby zabezpečili bezpečný chod elektrickej inštalácie za akýchkoľvek podmienok. Vďaka vysokému krytiu, napr. IP65, sú vhodné aj pre vonkajšie použitie.

Materiálové vyhotovenie:

• Plastové rozvodné skrine: Najmenej odolné, ale zároveň často najlacnejšie a najľahšie. Plastové skrine sú vhodné pre menej náročné interiérové aplikácie, kde nie je riziko mechanického poškodenia. Pri drahších rozvodniciach nájdete odolnejšie plechové dvierka (niežeby plast nič nevydržal, ale pri častom otváraní je plech skrátka odolnejší).
• Kovové rozvodné skrine alebo rozvodné skrine z ocele: Odolnejšou voľbou sú kovové rozvodné skrine. Oceľové skrine poskytujú lepšiu mechanickú ochranu a sú často používané v priemyselných priestoroch alebo tam, kde je vyššie riziko poškodenia. Niektoré kovové skrine môžu byť aj uzemnené, čím sa zvyšuje bezpečnosť. Existujú aj celokovové rozvodnice, ale stoja často až 2-krát viac než plastové.

Kapacita a veľkosť:

Pri výbere vhodnej rozvodnej skrine je kľúčové zohľadniť jej kapacitu, ktorá sa udáva v počte modulov. Počet modulov určuje, koľko ističov, prúdových chráničov a iných modulárnych prístrojov je možné v skrini osadiť. Platí, že 1 pozícia = 1 jednofázový (jednopólový) istič. Pre menší rodinný dom sú bežné rozvádzače s 36-54 modulmi, pri väčších domoch alebo pri počítaní s FVE a ďalšími technológiami aj viac. Tip: Pri výbere rozvodnice myslite na rezervu radov a modulov. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Odporúčame aspoň takých 30 % rezervu. Ale ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu. Dôležitá je aj dostatočná modulová rezerva a kvalitná rozvodnica.

Ističe, s ktorými sa stretávate v domácich rozvodných skrinkách, patria medzi tzv. modulárne prístroje. Majú štandardizovanú veľkosť jedného (jednofázový, resp. jednopólový), dvoch (dvojpólový), troch (trojpólový) alebo štyroch (štvorpólový) modulov. Upevňujú sa na DIN lištu - ide o plechovú lištu so špeciálnym tvarom, ktorý umožňuje jednoduché nacvaknutie ističov a ďalších modulárnych prístrojov.

Stupeň krytia (IP) a jeho význam:

Okrem materiálu, z ktorého sú elektrické rozvádzače vyhotovené, zohráva dôležitú rolu aj ich odolnosť voči vode alebo pevným časticiam (prach, nečistoty a pod). Táto odolnosť sa vyjadruje pomocou stupňa krytia IP (Ingress Protection).

Stupeň krytia sa skladá z dvoch čísel. Prvé číslo označuje ochranu pred vniknutím pevných častíc (prach, piesok), druhé číslo označuje ochranu pred vniknutím vody.

• IP40: Zabezpečuje ochranu pred vniknutím pevných častíc väčších ako 1 mm (napr. drôty, skrutky) a ochranu pred dotykom nebezpečných častí s nástrojom. Nie je chránená proti vode. Typické pre vnútorné použitie. Väčšina ističov má krytie IP40 na svojom čele a IP20 pre svorky.
• IP65: Zabezpečuje úplnú ochranu pred prachom (číslo 6) a ochranu proti prúdom vody tryskajúcim z ľubovoľného smeru (číslo 5). Tieto rozvodnice sú vhodné pre vonkajšie použitie alebo do vlhkých priestorov.

Podľa toho je vhodné vybrať rozvodnú skrinku (elektrický rozvádzač) s potrebným krytím.

Príslušenstvo rozvodnej skrine

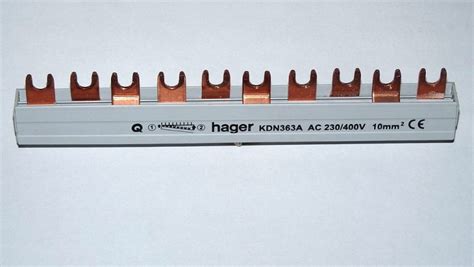

• Prepojovacia lišta (hrebeň): Na pripojenie vodičov sú ističe obyčajne vybavené tzv. strmeňovými svorkami, do ktorých vložíte vodič a pomocou skrutkovača pritiahnete skrutku. Svorky ističov mávajú pre vytvorenie spoľahlivého vodivého spoja predpísaný ideálny uťahovací moment v Nm. S tým vám v malých rozvodných skrinkách pomôže prepojovacia lišta na ističe. Hovorí sa jej aj prepojovací hrebeň na ističe, keďže vzhľadom pripomína hrebeň na vlasy. Prepojovacie hrebene na ističe sa predávajú v rôznych dĺžkach do cca 56 modulov. Bežne znesú prúd max. 63 A. Vo veľkých rozvádzačoch a rozvodných skriniach sa väčšinou nepoužíva prepojovacia lišta na ističe. Vo väčších rozvádzačoch sa ističe a ďalšie prístroje prepájajú lankovými vodičmi s dvojitými dutinkami.
• Zaslepovacie pásy: Slúžia na zaslepenie voľných modulov v skrini, čím sa zvyšuje jej bezpečnosť a estetika. Skúška správnosti sú nepostrádateľné plastové záslepky v moduloch, ktoré ste určili ako rezervu.
• Indikátory a uzamykateľné ističe: Na niektorých ističoch nájdete farebný indikátor (terčík, signalizácia...), ktorý sa otáča spolu s ovládacou páčkou ističa a signalizuje jeho stav. Výrobcovia zvyknú používať zelenú farbu a nápis OFF pre označenie, že istič je vypnutý a obvod je teda bez napätia a tým pádom bezpečný. Niektoré ističe ponúkajú možnosť uzamknutia pomocou malého visiaceho zámku, resp. pomocou adaptéra a zámku. Uzamknúť ich môžete vo vypnutej polohe, čo je dôležité napr. pri servisných prácach na zariadení. Niektoré ističe ponúkajú aj uzamknutie v zapnutej polohe, ak nechcete, aby niekto vypol napájací okruh dôležitých zariadení.

Návrh a inštalácia rozvodnej skrine

Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Pri návrhu vždy vychádzajte z projektu elektroinštalácie a platných noriem. Ak nemáte osvedčenie, do elektroinštalácie by ste nemali zasahovať. To môžu robiť iba kvalifikovaní elektrotechnici s osvedčením podľa vyhlášky 508/2009 Z. z. Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa § 21 - 24 vyhl. MPSVaR č. 508/2009 Z.z.

Správne naplánovanie a výber elektroinštalácie, vrátane rozvodnej skrine, je práca pre odborníka elektrikára. Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením.

Rozdelenie okruhov a ochrán

Je dôležité mať okruhy rozdelené tak, aby sa vám nestalo, že pri jednej prasknutej žiarovke vám zhasne celý dom. Alebo pri probléme s jedným spotrebičom vypadnú všetky ďalšie v dome. Kontaktujte projektanta alebo elektrikára, ktorý vaše predstavy zreálni.

• Rozdeľte okruhy pod viaceré RCD / RCBO. Nekoncentrujte celý dom pod jeden prúdový chránič. Nedávajte teda celý dom na jeden alebo dva chrániče.
• Ističe a prúdové chrániče nie sú všetko, čo by v rozvodnici malo byť. Ďalším dôležitým bezpečnostným prvkom sú zvodiče prepätia.
• Selektivita istenia: Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič. Konkrétne riešenie závisí od projektu, typu objektu a požadovaného komfortu.

Umiestnenie rozvodnej skrine

Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe. Okolo rozvodnice by mal voľne prúdiť vzduch kvôli chladeniu, okolie by malo byť nehorľavé (čo drevo skrine, šaty či krabice v nej určite nespĺňajú) a mali by ste k nej mať jednoduchý a rýchly prístup, keby niečo. Neukrývajte rozvodnicu, radšej si priplaťte pár eur za takú, za ktorú sa nebudete hanbiť pred sebou ani pred návštevami.

Zapojenie a dokumentácia

Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný.

• Označte jednotlivé rady (napr. 1., 2., 3. rad...).
• Označte prúdové chrániče, ističe a SPD (napr. F1, F2...).
• Pri každom ističi uveďte stručný popis okruhu (napr. kuchyňa - zásuvky, kúpeľňa - svetlo, spálňa - zásuvky, detská izba 1 - svetlo...).

Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu. Samozrejme, elektroinštalácia vrátane zapojenia rozvodnice by mala byť ukončená revíziou (prvou odbornou prehliadkou a odbornou skúškou).

Legislatívne zmeny týkajúce sa hlavného ističa

Od 1. júla 2025 rozhodnutím Úradu pre reguláciu sieťových odvetví (ÚRSO) došlo k zmene spôsobu výpočtu poplatkov za distribúciu. Cieľom je uplatniť pri domácnostiach, ktoré nadštandardne využívajú elektrinu, princíp väčšej adresnosti nákladov, a síce, aby každý spotrebiteľ platil len za to, čo naozaj potrebuje a spotrebuje. Nejde o nový poplatok za istič ako taký. Zavedením nového spôsobu výpočtu distribučných poplatkov sa mení len metóda výpočtu fixnej (pevnej) zložky ceny. Výška hlavného ističa v domácnosti úzko súvisí s tým, na aký účel používate elektrinu.

Pred samotnou výmenou ističa zvážte plánovaný spôsob využívania elektriny a vaše výkonové potreby do budúcnosti - napr. v prípade inštalácie fotovoltiky, elektrického kúrenia alebo nabíjania elektromobilu.

Inštaláciu hlavného ističa si môžete zabezpečiť aj vo vlastnej réžii, avšak ak sa tak rozhodnete, je potrebné, aby ste podali žiadosť o pripojenie s dôvodom “požadujem zvýšiť/znížiť hlavný istič” a v spolupráci s vašim elektrikárom postupovali podľa technických podmienok pripojenia, ktoré budú súčasťou doručenej Zmluvy o pripojení. Ako identifikačný údaj vždy uvádzajte v komunikácii váš EIC kód - ide o identifikačné číslo priradené výhradne vášmu odbernému miestu elektrickej energie.
