Prúdový chránič s ističom 16A: Komplexný sprievodca fungovaním a zapojením

Prúdový chránič je jedným z najdôležitejších prvkov ochrany v domácej aj priemyselnej elektroinštalácii. Chráni nielen zariadenia, ale predovšetkým ľudské zdravie - jeho úlohou je včas odpojiť napätie v prípade úniku prúdu. Prúdové chrániče sú zariadenia, ktoré vás ochránia pred úrazom elektrinou a požiarom. Vyzerajú ako ističe, ale fungujú inak. Prúdový chránič (FI chránič, RCD) porovnáva prúd, ktorý tečie do obvodu a z obvodu späť. V ideálnom prípade sú rovnaké. Ak časť prúdu „uniká“ mimo vodičov - napríklad cez človeka na zem alebo cez poškodenú izoláciu - vznikne rozdiel (reziduálny prúd). Ak sa ho vracia menej, chránič obvod preruší, pretože hrozí úraz - prúd môže pretekať do zeme cez vaše telo.

Moderné elektroinštalácie kladú vysoké nároky na bezpečnosť a spoľahlivosť. Pri zabezpečovaní ochrany elektrických obvodov pred skratom, preťažením a nebezpečným únikom prúdu sa najčastejšie používajú ističe a prúdové chrániče. Avšak existuje riešenie, ktoré kombinuje funkcie oboch týchto zariadení do jedného kompaktného modulárneho prístroja - prúdový chránič s nadprúdovou ochranou (angl. RCBO), často označovaný ako istič s prúdovým chráničom. Takýto kombinovaný prístroj je napríklad typ s nominálnym prúdom 16A, ktorý je bežný pre zásuvkové obvody.

Dôležité upozornenie: Inštalovať, opravovať a zasahovať do elektroinštalácie môže iba kvalifikovaný elektrotechnik s osvedčením podľa vyhlášky 508/2009 Z. z. Vhodný spôsob ochrany elektroinštalácie pred úrazom a požiarom by mal určiť projektant alebo kvalifikovaný elektrotechnik podľa viacerých kritérií.

Princíp fungovania prúdového chrániča

Prúdový chránič má jednoduchú funkciu - sleduje množstvo prúdu pretekajúceho cez fázový vodič do spotrebiča a zároveň množstvo prúdu, ktorý sa vracia späť cez neutrálny vodič. Chránič zareaguje v okamihu, keď je rozdiel medzi prúdom do spotrebiča a prúdom, ktorý sa vracia cez neutrálny vodič vyšší než tzv. menovitý rozdielový prúd chrániča. Prúdový chránič musí príslušný obvod odpojiť od napájania v zlomku sekundy.

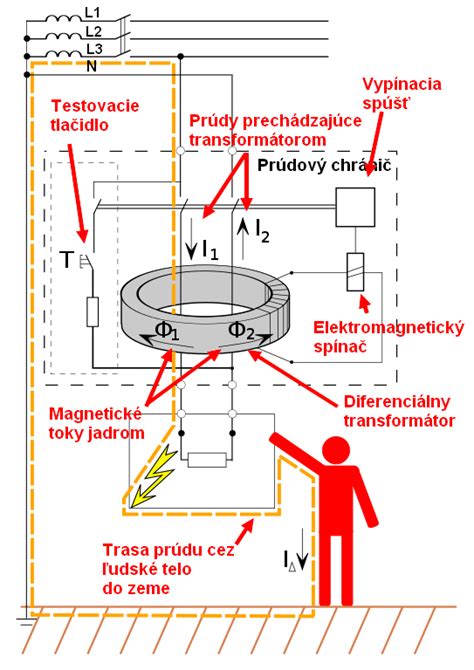

Rozdiel medzi prúdmi dokáže rozpoznať tzv. diferenciálny prúdový transformátor, ktorý je srdcom každého prúdového chrániča. Cez tento transformátor prechádza fázový vodič a neutrálny vodič („nulák“), ktoré majú navzájom opačnú orientáciu a tvoria primárne vinutie. Pri bežnej prevádzke spotrebiča prechádza primárnymi vinutiami (t.j. fázovým a neutrálnym vodičom - „nulákom“) prúd s rovnakou veľkosťou, takže vyvolá v jadre transformátora rovnako veľké magnetické toky. Tieto magnetické toky sa navzájom rušia, a preto v sekundárnom vinutí sa neindukuje žiadne napätie a chránič nereaguje.

Ak však tečie nejaký prúd mimo spotrebič do zeme alebo cez ochranný vodič (t.j. cez ľudské telo či vplyvom poruchy na zariadení), prúd tečúci cez fázový vodič je väčší než ten, ktorý sa vracia cez neutrálny („nulák“). Magnetické toky už nie sú rovnaké a rozdiel magnetických tokov indukuje v sekundárnom vinutí diferenciálneho transformátora napätie. Ak toto napätie zodpovedá vyššiemu prúdu než je menovitý rozdielový prúd chrániča (napr. 30 mA), obvod v chrániči vyhodnotí situáciu ako nebezpečnú. Elektromagnet udrie na mechanickú poistku spúšte prúdového chrániča. Poistka sa uvoľní a pružina rozopne kontakty chrániča.

Situácie, kedy prúdový chránič funguje a kedy nie

Chránič funguje v týchto situáciách:

• Dotýkate sa živej časti a stojíte na zemi: Elektrický prúd prechádza cez miesto vášho dotyku (napr. ruku) a celé vaše telo do zeme.
• Dotýkate sa živej časti a zároveň ochranného vodiča: Elektrický prúd prechádza cez miesto vášho dotyku živej časti (napr. ruku) a cez miesto vášho dotyku s ochranným vodičom. Nemusí pritom ísť o vodič ako taký, s ochranným vodičom sú vodivo prepojené napr. aj vodivé kryty elektrických zariadení (práčka, chladnička, bojler a pod.) či vodivé časti domu, resp. budovy (potrubie vodovodu, plynu, kanalizácie, ústredného vykurovania, vodovodné batérie a pod.).
• Živá časť zariadenia sa dotýka ochranného vodiča: Ide o poruchu na zariadení, napr. ak sa v práčke vplyvom vibrácií uvoľní fázový vodič zo slabo utiahnutej svorky a dotkne sa vodivej kostry, ktorá je spojená s ochranným vodičom.

Naopak, prúdový chránič nefunguje v týchto prípadoch:

• Dotýkate sa živej časti a neutrálneho vodiča (nuláka): Prúd prechádza z fázového vodiča do neutrálneho tak, ako keby prechádzal cez elektrický spotrebič.
• Dotýkate sa vodičov či živých častí s rôznymi fázami: Ani v tomto prípade prúdový chránič nezareaguje. Ide o vôbec najhoršiu situáciu, keďže medzi akýmikoľvek rozdielnymi fázami v domácnosti je napätie 400 V a nie 230 V ako medzi fázovým a neutrálnym vodičom, resp. zemou.

V uvedených prípadoch funguje iba základná ochrana pred úrazom el. prúdom, t.j. ochranné kryty zariadení, prípadne mimo domácnosti zábranami (plot pred rozvodnou stanicou) polohou (nedosiahnete na vzdušné el. vedenie). Elektrické ističe pred úrazom el. prúdom nechránia. Reagujú totiž až pri príliš vysokých prúdoch (16 A pri zásuvkových a 10 A pri svetelných obvodoch), ktoré by už pre človeka boli smrteľné.

Typy prúdových chráničov a ich výber

Pri výbere prúdového chrániča je potrebné zvážiť viacero parametrov, ktoré sú často uvedené na jeho štítku. Patria medzi ne menovitý prúd, citlivosť (menovitý rozdielový prúd) a typ podľa tvaru rozdielového prúdu.

Typy podľa tvaru rozdielového prúdu

Moderné elektroinštalácie obsahujú množstvo elektroniky (spínané zdroje, meniče, tepelné čerpadlá, nabíjačky elektromobilov), ktoré môžu generovať nelineárne a jednosmerné zložky prúdu. Preto je dôležité vybrať správny typ chrániča.

Citlivosť prúdového chrániča (Menovitý rozdielový prúd IΔn)

Citlivosť prúdového chrániča IΔn priamo súvisí s tým, na aký účel je chránič určený:

• 30 mA: Doplnková ochrana osôb pri priamom dotyku. Používa sa najmä v zásuvkových obvodoch, v kúpeľniach a v obvodoch, ktoré môžu používať laickí užívatelia. Pre bežné situácie ako napr. ochrana pred úrazom pri zásuvkových a svetelných obvodoch v dome predpisujú STN chránič s rozdielovým prúdom max. 30 mA, čo je aj najčastejšie používaný typ.
• 100 mA: Citlivejšia ochrana obvodov, kde je potrebné zachytiť menšie únikové prúdy než pri 300 mA, no zároveň nie je požadovaná typická personálna ochrana ako pri 30 mA. Môže sa použiť napr. pre vonkajšie osvetlenie.
• 300 mA: Ochrana proti požiaru a vo vybraných prípadoch aj proti nepriamemu dotyku. Vhodné najmä ako „hlavný“ chránič časti inštalácie (napr. v podružnom rozvádzači).

Menovitý prúd a typ vypínania

Menovitý prúd udáva prúd, ktorý môže prístroj dlhodobo prepúšťať (napr. 25 A, 40 A, 63 A). Pri ističoch s prúdovým chráničom (RCBO) je to hodnota integrovaného ističa, napríklad 16A, čo je bežné pre zásuvkové obvody v domácnosti.

Prúdové chrániče sa delia aj podľa doby vypínania:

• Okamžité prúdové chrániče: Reagujú veľmi rýchlo (rádovo do desiatok milisekúnd), vhodné na doplnkovú ochranu osôb.
• Prúdové chrániče s oneskorením (typy K, S): Majú definovaný vypínací čas väčší než okamžité typy, aby odolali krátkodobým prechodným javom (napr. pri štarte motorov). Selektívny prúdový chránič (typ S) je navrhnutý tak, aby pri chybe vypol ako posledný v poradí. V praxi sa inštaluje vyššie v štruktúre rozvodov (napr. ako hlavný chránič domu). Pri poruche sa tak vypne prednostne chránič, ktorý je najbližšie k miestu poruchy, a ostatné časti inštalácie zostanú pod napätím.

Zapojenie prúdového chrániča a ističa 16A

Zapojenie prúdového chrániča nie je také jednoduché ako v prípade ističa. Pripojenie prúdového chrániča je samo osebe dosť jednoduché, ale treba pri tom dodržať niekoľko pravidiel. Prúdový chránič s nadprúdovou ochranou teda poskytuje komplexnú ochranu elektroinštalácie v jednom zariadení.

Vždy sa však riaďte základným pravidlom, že pred každým chráničom musí byť istič (alebo poistka) s menovitým prúdom rovným alebo nižším než menovitý prúd prúdového chrániča. Tj. prúdový chránič musíte istiť ističom (ak ho nemá vstavaný) s rovnakým alebo nižším menovitým prúdom - napr. ak máte 25 A (hlavný) istič, musíte zaň dať min. 25 A chránič. Ak máte 32 A istič, musíte zaň dať min. 32 A chránič. Pri kombinovanom prístroji, ako je istič s prúdovým chráničom 16A, je táto ochrana už vstavaná.

Pre správne zapojenie je dôležité poznať typ siete. Nasledujúce zapojenia sa budú týkať nových elektroinštalácii typu TN-S s troma vodičmi (hnedý, modrý, žltozelený).

Postup zapojenia prúdového chrániča s ističom (RCBO)

Správna inštalácia prúdového chrániča s nadprúdovou ochranou je nevyhnutná pre jeho spoľahlivú funkčnosť a bezpečnosť elektroinštalácie:

1. Vypnite napájanie: Vypnite hlavný istič alebo hlavný vypínač v rozvádzači, aby ste zabezpečili bezpečnú manipuláciu s vodičmi.
2. Upevnite prístroj: Kombinovaný prúdový chránič s ističom sa upevňuje na DIN lištu ako iné modulárne prístroje.
3. Pripojte vstupný fázový vodič (L-in): Pripojte fázový vodič do svorky prístroja pre vstupný fázový vodič (L-in). TIP: Niektoré kombinované ističe s prúdovým chráničom majú označenie L-in / N-in na vrchnej strane, iné na spodnej strane.
4. Pripojte vstupný neutrálny vodič (N-in): Pripojte neutrálny vodič do svorky pre vstupný neutrálny vodič (N-in). DÔLEŽITÉ: Kombinovaný prúdový chránič s ističom nesmie byť zapojený len na fázu bez nulového vodiča.
5. Pripojte výstupný fázový vodič (L-out): Pripojte výstupný fázový vodič (L-out) smerom k chránenému elektrickému obvodu (napríklad zásuvky alebo svetlá).
6. Pripojte výstupný neutrálny vodič (N-out): Pripojte výstupný neutrálny vodič (N-out) smerom k chránenému elektrickému obvodu. POZOR: Nulový vodič na výstupe NEMÔŽE byť spojený s inými nulovými vodičmi v rozvádzači. Ak chránič obídete alebo „nulák“ zapojíte omylom k druhému, budú chrániče vypadávať.
7. Skontrolujte a utiahnite: Skontrolujte všetky spojenia a utiahnite svorky. Používajte adekvátne prierezy vodičov, napr. na zásuvky sa najčastejšie používa kábel CYKY 3×2,5mm2 a na svetlá kábel CYKY 3×1,5 mm2.
8. Zapnite a otestujte: Zapnite hlavný istič a následne prúdový chránič s nadprúdovou ochranou. Otestujte funkčnosť prístroja stlačením testovacieho tlačidla „T“ - zariadenie by malo okamžite vypnúť.

Zapojenie trojfázového prúdového chrániča

Pri zapojení trojfázového prúdového chrániča do vstupu chrániča zapájame všetky tri fázy a neutrálny vodič. V schéme základného zapojenia prúdového chrániča vidíte predradený istič 25 A. Všimnite si aj smery prúdu zakreslené červenými šípkami. Povinnosť dodržať smery prúdov platí aj pre zapojenie 3-fázového prúdového chrániča. Na výstupe každej z fáz je pripojený nadprúdový vypínač, ak nie je chránič s ističom integrovaný.

Prúdový chránič v sieti TN-C (staré inštalácie)

Už samotný princíp činnosti prúdového chrániča prezrádza, že na svoju prevádzku potrebuje trojvodičovú sieť TN-S, t.j. fázový (hnedý), neutrálny (modrý - tzv. „nulák“) a ochranný vodič (žltozelený - tzv. „uzemnenie“). To znamená, že v starších elektroinštaláciách typu TN-C s dvoma vodičmi prúdový chránič nefunguje a jeho inštalácia je nerealizovateľná bez úpravy.

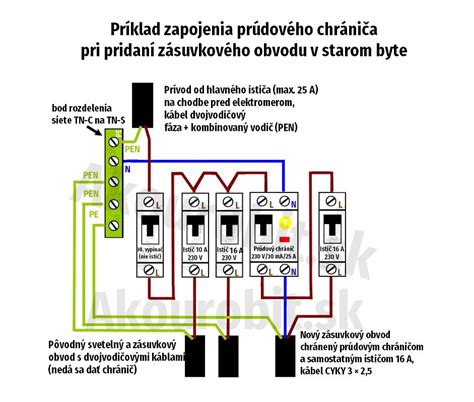

Prúdový chránič v sieti TN-C nemôžete použiť len tak, musíte ešte pred ním vytvoriť sieť TN-S, t.j. rozdeliť kombinovaný vodič PEN na samostatný neutrálny (N) a ochranný (PE) vodič. Pre celú rozvodnú skrinku sa však kombinovaný vodič PEN delí na neutrálny („nulák“ - modrý - N) a ochranný (žltozelený - PE). Takto vznikne sieť TN-S, takto sa to v starých bytoch robieva a takto je to správne. Ak máte v elektroinštalačnom okruhu starý kábel s 2 vodičmi, musíte natiahnuť nový. Týmto spôsobom môžete prerábať elektroinštaláciu postupne po jednotlivých okruhoch, aj keď sa to neodporúča - najlepšie je prerobiť všetko naraz. Prihodiť nový prúdový chránič s ističom do novej elektroinštalácie nie je problém.

Podobné situácie nastávajú aj v starých domoch s trojfázovým rozvodom. Funguje to podobne ako v byte. Za hlavným ističom sú menšie ističe pre pôvodné okruhy. Zároveň je z hlavného ističa odbočený ďalší fázový vodič pre nový trojfázový prúdový chránič. Nové okruhy sú natiahnuté ako trojvodičové, takže ich PE vodiče sú pripojené k PEN lište.

Koľko prúdových chráničov je potrebných?

Chráničov môže byť viacero, najčastejšie okolo 4. Koľko len chcete, ale myslite na to, že keď vypne prúdový chránič, nebude elektrina za žiadnym ističom, ktorý je z toho chrániča napájaný. Zákazníci sa často pýtajú, či je použitie jedného chrániča na väčší počet okruhov dostačujúce. Odporúča sa preto:

• nedať na spoločný chránič svetelné a nesvetelné (napr. zásuvkové) obvody,
• dať na samostatný chránič citlivé zariadenia ako mraznička, chladnička, akvárium… Príklad: Odídete na dovolenku a naprší do vonkajšej zásuvky. Vám kvôli tomu vypadne mraziaci box a rozmrazí sa 20 kg mäsa. To asi nechcete.
• Použitie chrániča s ističom 16 A spoločne na kuchyňu a kúpeľňu nie je dobrý nápad. Pračka má mať samostatný okruh a kuchynské spotrebiče majú tiež veľký odber. Oplatí sa doplniť aspoň prúdové chrániče 30 mA pre zásuvkové obvody a kúpeľňu. Zásuvkové obvody typicky chránené 30 mA chráničmi alebo RCBO.

Toto riešenie nie je príliš dobré, ak je závada v jednom okruhu, bude vám vypínať všetky okruhy a špatne sa hľadá prípadný zdroj poruchy. Zlepšená kontinuita ochrany je jedným z benefitov, ak má každý obvod svoj vlastný prúdový chránič s nadprúdovou ochranou. Pri použití samostatného prúdového chrániča pre viac elektrických obvodov môže dôjsť k výpadku celej vetvy pri poruche v jednom obvode.

Normy a predpisy

Použitie prúdových chráničov pre elektroinštalácie s nízkym napätím (t.j. v bytoch, domoch, administratívnych budovách, skladoch či vo väčšine častí priemyselných budov) predpisuje norma STN 332000-4-41:2019/A12 (332000), Elektrické inštalácie nízkeho napätia. Podľa aktualizácie tejto normy musíte prúdovým chráničom ochrániť všetky zásuvkové i svetelné obvody v dome i byte.

STN však prúdové chrániče predpisujú aj pre celé elektroinštalácie v niektorých špecifických objektoch, kde je vyššie riziko úrazu či požiaru spôsobeného el. prúdom. Ide napr. o poľnohospodárske budovy, plavárne, bazény či wellness, budovy z horľavého materiálu. Prúdové chrániče sú obzvlášť nápomocné všade tam, kde je zvýšená vlhkosť či riziko mechanického poškodenia elektroinštalácie, spotrebičov alebo ich prívodných káblov. Môže ísť napr. o záhradné osvetlenie, vonkajšie zásuvky, prípojky pre zavlažovacie systémy, bazénové čerpadlá či elektrické kosačky.

Testovanie funkčnosti prúdového chrániča

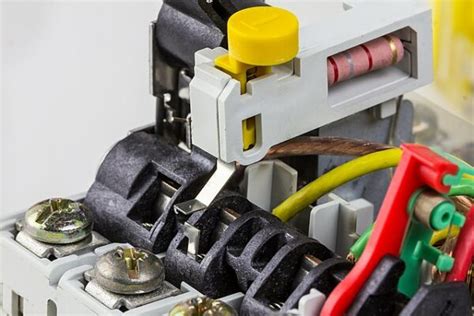

Väčšina prúdových chráničov je vybavená testovacím tlačidlom (označenie „T“ alebo „TEST“). Každý prúdový chránič má zabudované testovacie tlačidlo. Akonáhle ho stlačíte, vodivo sa prepojí fázový vodič na strane spotrebiča s neutrálnym vodičom na strane siete (pred chráničom) cez rezistor. Tlačidlo teda pri stlačení simuluje poruchu, keďže časť prúdu obíde diferenciálny transformátor. Po jeho stlačení sa vnútri chrániča vytvorí umelý rozdielový prúd a zariadenie musí vypnúť. Výsledkom je rozdiel prúdov, na ktorý by mal vypínací mechanizmus zareagovať, vďaka čomu zistíte, že chránič je funkčný.

Výrobcovia bežne odporúčajú tento test vykonávať v pravidelných intervaloch (napr. raz mesačne, minimálne však raz za 6 mesiacov). Ak po stlačení chránič nereaguje a nevypne sa, je pravdepodobne chybný a treba ho čo najskôr vymeniť.

Najčastejšie problémy a ich riešenie

Na rôznych internetových fórach sa dosť často stretávame s témou „vyhadzovania“ chrániča. Dôvodov môže byť dosť veľa:

• Porucha v inštalácii alebo v zapojenom zariadení: Ak je chránič nainštalovaný dlhší čas bez problémov a náhle sa začal vyhadzovať, problém je pravdepodobne v chybnej inštalácii alebo v zapojenom zariadení.
• Nesprávne pripojenie alebo zlý výber: Ak namontovaný chránič robí problémy od samého začiatku, chybou môže byť jeho nesprávne pripojenie alebo zlý výber pre elektroinštaláciu.
• Súčet únikových prúdov: Príčin môže byť viac - súčet únikových prúdov viacerých spotrebičov, vlhkosť v inštalácii, poškodená izolácia alebo zlá selektivita medzi viacerými chráničmi. Aj pri bežnej prevádzke niektorých spotrebičov sa môže stať, že do zeme či cez ochranný vodič tečie malé množstvo prúdu v dôsledku nedokonalosti izolácie. Tento prúd nazývame únikový a prejavuje sa najmä pri výkonných spotrebičoch ako napr. elektrické sporáky, bojlery, kotly a pod.
• Popletenie nulákov: Všimnite si, že všetky „nuláky“ sú pripojené cez prepojovacie lišty (mostíky) tak, aby sa prúdy vracali vždy cez daný chránič. Ak chránič obídete alebo „nulák“ zapojíte omylom k druhému, budú chrániče vypadávať.
• Zapojenie napájania stýkača ovládaného HDO: Ak je napájanie stýkača pripojené za prúdovým chráničom a je ovládané HDO, pri zopnutí signálu HDO vytvárame poruchový stav. K vybaveniu dôjde len v prípade, že v obvode je nejaký unikajúci prúd tak, aby súčet unikajúceho prúdu a ovládacieho prúdu stýkača prevýšil hodnotu 15 mA, čo je hranica vybavovacieho prúdu pre prúdové chrániče s doplnkovou ochranu. Preto musíme napájanie stýkača pripojiť pred prúdový chránič.

Ak dôjde k vypnutiu prúdového chrániča s nadprúdovou ochranou (RCBO), okrem zvýšenej kontinuity obvodov užívateľ hneď vie, že problém je v konkrétnom obvode (buď únik prúdu alebo preťaženie/skrat). Rýchlejšia diagnostika poruchy je tak zaručená.
