Elektroinštalačné Krabice pre Vypínače a Zásuvky: Podrobný Sprievodca

Elektroinštalačná krabica, často nazývaná jednoducho elektrická krabica, je mechanické zariadenie, ktoré sa používa v elektroinštaláciách na uchovávanie a ochranu elektrických vodičov, spojok a elektrických komponentov.

Úvod: Prečo sú elektroinštalačné krabice nevyhnutné?

Hlavným účelom elektrickej krabice je ochrana pred fyzickým poškodením. Elektrická krabica chráni elektrické vodiče, spojky a komponenty pred fyzickým poškodením, ako sú nárazy, tlak, vlhkosť a prach. Okrem toho krabica umožňuje usporiadanie vodičov do poriadku, čo uľahčuje ich identifikáciu a údržbu. Elektroinštalačné krabice slúžia k distribúcii elektrického napájania. Takáto elektrická skriňa nielen distribuuje napájanie do všetkých požadovaných elektrických obvodov, ale slúži aj k úplnej kontrole nad nimi. Elektrické rozvodné krabice sa používajú na ochranu inštalačných káblových spojov a na montáž elektrických zásuviek a konektorov.

Je dôležité, aby elektroinštalačné krabice boli nainštalované správne podľa miestnych predpisov a bezpečnostných noriem. Správna inštalácia nielen zlepšuje energetickú účinnosť budovy, ale zabezpečuje aj dlhodobú bezpečnosť a spoľahlivosť elektroinštalácie. Mohlo by sa zdať, že konštrukčný rozvádzač, čiže takzvaná elektroinštalačná krabica, nemá inú úlohu ako zapínať a vypínať elektrinu. Má však oveľa väčší potenciál a vyžaduje sa od nej oveľa viac.

Anatómia Elektroinštalačnej Krabice

Hotová elektroinštalačná krabica, montážna krabička či spojovacia skrinka sa skladá zo štyroch hlavných častí. Tou prvou je samotné telo krabice, najčastejšie vyrobené z plastu, ktoré pripomína veľký uzáver napríklad z bandasky a má v sebe diery na vedenie káblov. Druhou časťou sú skrutky a prípadne aj rozperky, pomocou ktorých je krabička pripevnená k stene. Následne sa v nej nachádzajú privedené káble, ktoré sú zapojené v poslednej, tej najdôležitejšej časti - svorkovnici. Do krabičky sa môže umiestniť aj zabudovaný vypínač na svetlo.

Komplexný Prehľad Typov Montážnych Krabíc

Montážne krabice nájdete na pultoch obchodov či v ponuke e-shopov v niekoľkých vyhotoveniach. Elektroinštalačných krabíc existujú stovky, možno až tisícky druhov - ak počítame aj rozdielne rozmery či tvar. Elektroinštalačné krabice vieme rozdeliť podľa mnohých kritérií.

Krabice podľa spôsobu montáže

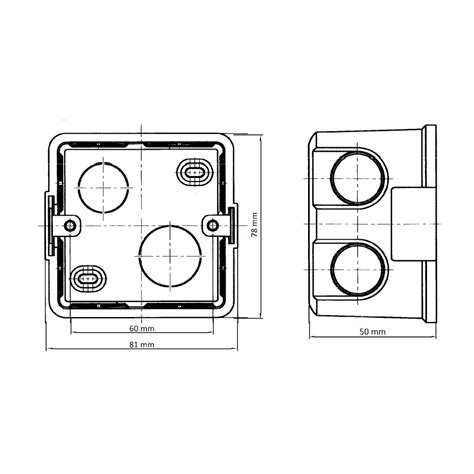

• Podomietkové montážne krabice

  Tento typ krabice je najrozšírenejší, pričom je celé telo schované pod omietkou a vo väčšine prípadov nevidno ani náznak prítomnosti krabičky v stene. Takéto krabičky sa robia aj spojené, napríklad päť kusov, keď vytvoria podklad na budúcu zásuvkovú lištu s piatimi otvormi. Viacnásobný rámik a samostatné krabice spojené do jedného celku - niektoré elektroinštalačné krabice pod omietku môžete spojiť tesne vedľa seba pomocou plastových drážok na ich bokoch.



• Krabice do sadrokartónu a dutých stien

  Pre inštaláciu do sadrokartónu sú k dispozícii špecifické riešenia. Krabicu vložíte do otvoru a otáčaním skrutiek pritiahnete pliešky zo zadnej strany dutej steny, tie krabicu zafixujú. Do vykrúženého otvoru môžete tiež nacvaknúť poistný plastový krúžok, do ktorého následne vložíte a zacvaknete krabicu. Krabica drží vďaka plastovým poistkám v krúžku. Výhodou je rýchla inštalácia, no nevýhodou je, že hrúbka steny musí byť 12,5 mm alebo 2 × 12,5 mm.

  Jak na montáž elektrotechnické krabice do sádrokartonové desky

• Priznané (na povrch) krabice

  Pri priznaných krabiciach je celé telo primontované na stenu. Najčastejšie sa používajú tam, kde nemožno krabicu zapustiť pod omietku. Ich výhodou je, že sa dajú ľahko otvoriť a možno cez ne dopojiť napríklad novú zásuvku. Krabíc na povrch sú desiatky, až stovky typov. Najčastejšie majú hranatý tvar, niektoré sú však zaoblené alebo smerom k vrchu zúžené. Líšia sa aj farbou - môže byť sivá, čierna, hnedá, červená, a niektoré krabice majú priesvitnú vrchnú časť, vďaka čomu môžete kontrolovať stav prístrojov.

  Typickým príkladom sú krabice známe ako Acidurky, v súčasnosti predávané pod názvom Acedur. Elektrikári ich majú radi kvôli ich robustnosti a odolnosti. Spoznáte ich podľa typického dizajnu so skosenými hranami, integrovaných káblových priechodiek na 4 stranách a otvorov na pripevnenie na povrch. Majú krytie až IP67, takže im nerobí problém ostrekovanie vodou (vydržali by aj krátke ponorenie do vody) a v ich vnútri nájdete 4 alebo 5 skrutkovacích svorkovníc. Umožnia vám namontovať na povrch zásuvku, vypínač či iný prístroj určený do steny.



• Krabice do zateplených fasád

  Elektroinštalačné krabice KEZ predstavujú profesionálne riešenie pre moderné zateplené fasády. Táto robustná krabica je ideálna pre štandardné aplikácie v zateplených fasádach. Inštalácia je možná, ale vyžaduje si precízne vyrezanie otvoru v zateplení. Pri montáži vždy merajte hrúbku v presnom mieste inštalácie, nie celoplošne. Taktiež používajte výhradne priložené hmoždinky a skrutky. Neexperimentujte s improvizovanými riešeniami - stavte na overené produkty, ktoré boli špeciálne vyvinuté pre náročné podmienky zateplených fasád.

  Jeden typ krabice sa skladá zo základne s otvormi, cez ktoré ju uchytíte priamo do steny. Zo základne vystupuje plastový pilier, ktorý ju prepája s druhým koncom. Pilier zabraňuje vzniku tepelného mosta a zároveň vymedzuje vzdialenosť krabice od steny podľa hrúbky zateplenia. Ďalším typom sú krabice do zateplenia so závitom a drážkami.



Krabice podľa funkcie a účelu

• Prístrojové krabice

  Tieto krabice sú určené pre montáž vypínačov a zásuviek. Majú kruhový tvar a väčšina má vnútorný priemer 68 mm a vonkajší 71 mm, záleží však na vyhotovení. Ak budete do krabice inštalovať dvojzásuvku, presvedčte sa v popise produktu, že krabica je na to vhodná. Takáto krabica môže mať oválny, ale aj kruhový tvar. Pozor - skrutky sa obvykle nepredávajú v balení s krabicou, takže ich musíte dokúpiť.

• Odbočné (spojovacie) krabice

  Potrebujete rozdeliť elektroinštalačný okruh na viac častí? Prepojiť navzájom viac káblov? Pripojiť do obvodu a skryť nejaký prístroj, napríklad časový spínač, relé a podobne? Na tieto účely slúžia odbočné krabice. Obvykle majú väčší priemer než prístrojové, pokojne aj 103 mm vonkajší. Vďaka tomu budete mať dosť miesta na spojenie viacerých káblov Wago svorkami či skrutkovacími venčekmi. Odbočné krabice nájdete v kruhovom aj hranatom vyhotovení. Tie hranaté sú často väčšie - pokojne aj 150 × 150 mm. Máte v nich teda viac priestoru, napríklad aj na väčšie svorkovnice pre spájanie hrubších vodičov alebo na rôzne elektroinštalačné prvky.

• Univerzálne a panelové krabice

  Existujú aj univerzálne krabice, do ktorých nainštalujete vypínače, zásuvky aj skrutkovacie viečko. Panelové krabice sú v podstate iba vaničky, ich vrchnú časť tvorí samotný prístroj.

Krabice podľa materiálu a špeciálnych vlastností

Krabice sa delia aj podľa veľkosti a typu kabeláže, ktorá je cez ne zapojená. Existujú aj montážne krabice s keramickým telom, no vo väčšine prípadov úplne postačia tie plastové. Väčšie krabice s väčšou svorkovnicou sú určené napríklad aj na pripojenie trojfázových spotrebičov.

• Vzduchotesné krabice

  Špecialitou niektorých krabíc do sadrokartónu aj do omietky je, že sú vzduchotesné. Káble do nich privediete cez gumené tesniace membrány, z ktorých najprv vytrhnete predlisované prestupy podľa potrebného priemeru kábla. Vzduchotesné krabice zabraňujú prúdeniu vzduchu cez duté steny a cez káblové chráničky, čím prispievajú k energetickej účinnosti budovy.

• Krabice s požiarnou odolnosťou

  Sú odolné voči vysokým teplotám a udržia elektrický obvod funkčný aj počas požiaru. Požiarna odolnosť sa udáva v minútach - pri väčšine krabíc je to 90 minút.

• UV stabilné krabice

  Sú odolné voči UV žiareniu. UV stabilné krabice teda môžete umiestniť aj na slnko - plasty nevyblednú a nepopraskajú, čo je dôležité pre exteriérové inštalácie.

Príprava a Inštalácia Montážnych Krabíc

Príprava otvorov

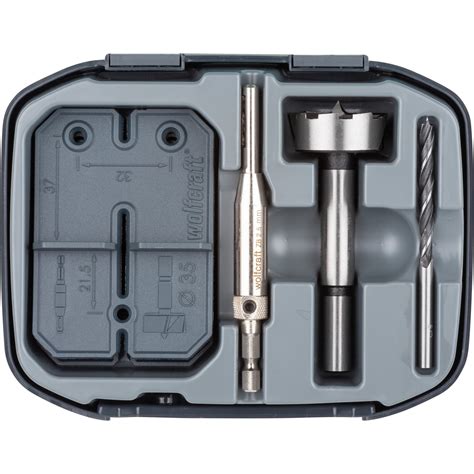

Drážkovanie žľabov na nové káble a hĺbenie otvorov na montážne krabičky a vypínače v betónových panelových domoch nie je žiadna sranda. Na vyhĺbenie dostatočne veľkého otvoru sa používa špeciálny výkružný vrták s priemerom 10 a viac centimetrov. Dieru je spravidla potrebné vyhĺbiť aspoň do hĺbky 5 centimetrov. Oveľa jednoduchšie sa tieto otvory pripravujú v tehlových, kvádrových alebo drevených domoch. Práve v drevodomoch však treba o umiestnení krabičky uvažovať vopred a nevyhĺbiť dieru do nosného hranola, ale len do (ideálne nehorľavej) izolácie.

Osadenie krabíc

Krabičky je vhodné do pripravených otvorov buď priskrutkovať, alebo ich zadnú stenu prilepiť trochou malty, „purpeny“, lepidla alebo silikónu. Krabička by mala v stene pevne držať, aby poskytla stabilnú oporu pripojeným káblom. Bežné inštalačné krabice do tehly, pórobetónu či betónu nainštalujete tak, že do vyvŕtaného otvoru dáte sadru, krabicu vtlačíte dnu a sadra sa pretlačí cez otvory na zadnej strane, čím krabicu zafixuje. Krabičky však môžete k stene prirobiť napevno až po tom, čo zapojíte celú kabeláž. Hlavne vo väčšej výške sa káble jednoduchšie pripájajú s krabičkou, ktorá visí na prístupnejšom mieste, nie niekde rovno pod stropom.

Pripojenie Kabeláže a Dôležité Bezpečnostné Aspekty

Správne pripojenie kabeláže v montážnej krabičke je už skôr úloha pre elektrikára. Krabičky sa používajú aj na rozvod káblov pri stropných LED svietidlách, LED paneloch, bodovkách, ale hlavne zásuvkách. Z jednej krabičky môže byť napájaných viac zásuviek a svietidiel, no je potrebné dodržať, aby istič, do ktorého je krabička (a všetky pripojené spotrebiče) zvedená, zvládol aj situácie, keď zapnete všetky naraz. Krabičky sa preto používajú skôr ako zastávka na ceste k zásuvkám, kde neočakávame veľký odber.

Kľúčové Parametre a Kritériá pre Výber Elektroinštalačných Krabíc

Pri výbere správnej elektroinštalačnej krabice je dôležité zvážiť niekoľko kľúčových parametrov, aby sa zabezpečila optimálna funkčnosť a bezpečnosť inštalácie.

Rozmery a hĺbka

Štandardom pre krabice pod vypínače a zásuvky je hĺbka 43 mm. Pri odbočovacích krabiciach, kde potrebujete prepojiť viac káblov, povedzme aspoň štyri, sa často používajú krabice s väčšou hĺbkou. Pozornosť venujte aj krabiciam pod vypínačmi, ak do nich budete zapájať napríklad časovač pre kúpeľňový ventilátor, alebo pri bežných zapojeniach vypínačov, kde je potrebný dostatočný priestor.

Stupeň krytia (IP)

Stupeň krytia IP (Ingress Protection) udáva odolnosť krabice proti vniknutiu pevných častíc a vody. Väčšina krabíc na povrch má krytie IP44 a vyššie, takže ich môžete namontovať aj von alebo do vlhkého prostredia. Ako bolo spomenuté, robustné krabice typu Acedur majú krytie až IP67, čo znamená, že im nerobí problém ani ostrekovanie vodou a vydržali by aj krátke ponorenie do vody.

Mechanická odolnosť (IK)

Odolnosť krabice voči mechanickým nárazom sa špecifikuje skratkou IK a dvojmiestnym číslom (napríklad IK10). Pozor si na to dajte hlavne na verejných miestach, kde krabicu môže niekto poškodiť.

Teplotná odolnosť

Bežný je rozsah -25 °C až +60 °C, čo pre bežné podmienky vyhovuje. Pozor si dajte, ak chcete krabice do extrémnych priestorov.

Maximálny prúd

Pozor si tiež dajte na maximálny prúd, ktorý býva pri niektorých krabiciach iba 16 A.

Požiarna odolnosť a UV stabilita

Niektoré krabice sú odolné voči vysokým teplotám a udržia elektrický obvod funkčný aj počas požiaru, s požiarnou odolnosťou udávanou v minútach (napríklad 90 minút). Pre vonkajšie použitie sú dôležité UV stabilné krabice, ktoré sú odolné voči UV žiareniu, takže plasty nevyblednú a nepopraskajú ani pri vystavení slnku.
