Komplexný sprievodca inštaláciami vodovodného potrubia a elektroinštalácie v kúpeľni

Vodovodné potrubie je jedným z najdôležitejších článkov fungovania každej domácnosti. Zvyčajne mu nevenujeme dostatočnú pozornosť, kým sa nevyskytne nejaký závažnejší problém. Je dôležité vedieť, že poruchy vodovodného potrubia spôsobujú veľké materiálne náklady, pretože vedú k záplavám, ktoré poškodzujú predovšetkým podlahové krytiny (najmä drevené), k šíreniu plesní a k poškodeniu stien. Preto je dôležité vodovodné potrubie vymeniť včas, skôr ako spôsobí nejaké väčšie problémy.

Existujú určité znaky, ktoré naznačujú, že je čas vymeniť vodovodné potrubie. Vo väčšine prípadov sa výmena vodovodného potrubia vykonáva z dôvodu poškodenia a netesnosti potrubia. Problém s vodovodným potrubím nastáva aj v dôsledku korózie. V prvom rade je dôležité rozpoznať, kedy je potrebné vymeniť vodovodné potrubie.

Vodovodné potrubie: Prečo a kedy ho vymeniť?

Väčšina ľudí sa pri kompletnej rekonštrukcii domu alebo bytu alebo rekonštrukcii kúpeľne rozhodne zavolať inštalatéra a vymeniť vodovodné potrubie. To je žiaduce, berúc do úvahy, že renovácia sa zvyčajne vykonáva raz za 10 rokov alebo menej často. Výmena vodovodného potrubia závisí od veku budovy, typu pôvodne inštalovaného potrubia a jeho aktuálneho stavu.

Nové potrubie sa inštaluje podľa vopred stanoveného plánu, aby sa zabezpečil dostatočný prietok vody a odtok na miestach, kde bude umiestnená vaňa, resp. sanitárne zariadenia.

Znaky problémov s vodovodným potrubím

• Znížený tlak vody: Ak je tlak vody nepretržite znížený, určite existuje nejaký problém s vodovodným potrubím. V prvom rade si overte, aká je situácia u susedov. Ak taký problém nemajú a u vás voda z vodovodnej batérie netečie ako by mala, aj keď ste ju úplne otvorili, je čas zavolať inštalatéra. Tento problém vzniká najmä vtedy, keď sú vodovodné inštalácie staré, opotrebované. Vodovodné potrubie môže prasknúť a voda odtečie, čo má za následok nízky tlak vody.
• Poškodenie počas stavebných prác: Aj keď sa dnes vodovodné potrubia vyrábajú väčšinou z tvrdého plastu, pri stavebných prácach môže dôjsť k ich ohýbaniu a poškodeniu úplne náhodou, väčšinou počas adaptácie priestorov. Ak je potrubie pomliaždené, môže prasknúť alebo môže zostať neporušené, ale so zníženým prietokom vody.
• Syčanie vody: Ak počujete syčanie vody v potrubí alebo v zemi, je to ďalší možný náznak toho, že vodovodné potrubie prasklo. Je potrebné, aby inštalatér najprv zistil, odkiaľ voda vyteká, a potom vodovodné potrubie vymenil.

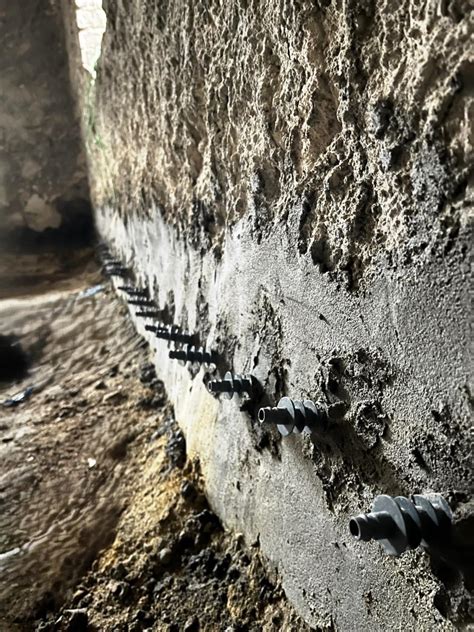

• Vlhké steny a podlahy: Prasknuté vodovodné potrubie vo vnútri konštrukcie spoznáte aj podľa vlhkých stien a podláh.
• Nezvyčajne vysoké mesačné účty za vodu.

Materiály vodovodného potrubia

Vodovodné potrubia: čo je potrebné vedieť? Keď sa chceme osprchovať, okúpať, niečo si uvariť alebo sa napiť, jednoducho otočíme kohútik, z ktorého okamžite potečie čistá, nezávadná voda. Aby toto bolo zaručené aj po inštalácii nových vodovodných potrubí, je potrebné dodržiavať určité predpisy. K nim patria nariadenie o pitnej vode, nariadenie o úspore energie a rôzne smernice DIN. Zodpovednosť vlastníka domu vo všeobecnosti začína za hlavným uzatváracím ventilom energetického podniku. Okrem toho je potrebné dbať na to, že rúry musia byť vyrobené z bezpečných materiálov.

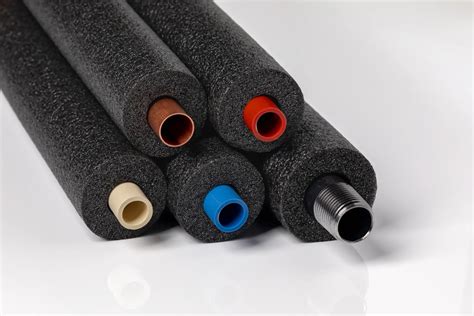

Typy potrubí a ich vlastnosti

Kovové rúry boli kedysi najobľúbenejšou voľbou pre vodovodné systémy. Najčastejšie sa používali medené a pozinkované. Meď je lepšou voľbou, pretože je odolná voči korózii, odoláva vysokému tlaku a teplote a neovplyvňuje vôňu ani chuť vody. To je dôvod, prečo sa meď používa hlavne na potrubia ústredného kúrenia. Pozinkované železo je lacnejší variant, ale je menej odolné voči hrdzaveniu a má obmedzenú životnosť. Kovové rúry sú odolné, ale sú náchylné na trhanie a praskanie a ich inštalácia je náročnejšia ako inštalácia plastových rúr, pretože sa nedajú ohýbať.

Kovové rúry sú často nahradené plastovými, ktoré majú viac pozitívnych vlastností. Plastové rúry odolávajú vyššiemu teplotnému zaťaženiu. Pre plastové rúry je príznačná dlhšia životnosť, nízke náklady na údržbu, jednoduchšia montáž, dobre sa ohýbajú. Okrem toho pri použití rúry rovnakého priemeru na prepravu tej istej kvapaliny (vody) je odpor plastovej rúry menší ako odpor pozinkovanej rúry a liatinovej rúrky. V neposlednom rade pri plastových rúrach nehrozí korózia a sú odolné aj voči kyselinám a zásadám.

Mnohovrstevné rúry (PEX) vyrobené zo sieťovaného polyetylénu je možné použiť aj pre vodovodné inštalácie rodinných domov, pretože špeciálne vystužený polyetylén zabraňuje prenikaniu kyslíka do vody. Vodoinštalácie pre verejné vodovodné siete sú väčšinou vyrobené z polyetylénu.

Neškodnými potrubnými materiálmi pre pitnú vodu sú najmä nehrdzavejúca oceľ, vnútorne pocínovaná meď alebo plast. Čisto medené rúry sa nesmú používať pri pitnej vode s hodnotou pH nižšou ako 7,0, pretože pri kyslej vode sa z potrubia uvoľňuje príliš veľa medi.

Potrubia studenej a teplej vody

Prívodné rúry studenej vody, resp. potrubia pitnej vody musia zabezpečiť udržanie tlaku vody. Preto majú menší priemer ako odtokové rúry. Zatiaľ čo sa kedysi používali najmä olovené rúry, dnes sa používajú prívodné potrubia z plastu, ocele alebo medi. Pri inštalačnom materiáli je potrebné zohľadniť účel a kvalitu vody. Všeobecne je vhodný plast, pretože tento materiál má dlhú životnosť a je odolný proti vodnému kameňu. Okrem toho sa ľahko spracováva a je zdraviu neškodný.

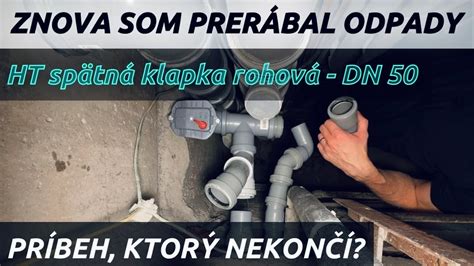

Odtokové potrubia

Odtokové rúry v domoch sú zvyčajne vyrobené z plastu. Odpadová voda z umývačky riadu alebo práčky môže byť veľmi horúca. Preto sa musia používať vysokoteplotné rúry (HT rúry). Spravidla sa používajú PP rúry (polypropylénové) alebo PVC rúry. Tie rozoznáte podľa ich sivej farby. Ako podzemné potrubia, pod pivnicou v zemi, slúžia takzvané KG rúry (plastové podzemné potrubia). Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby.

Okrem toho sa používajú odbočky, ohyby v rôznych uhloch, odtoky, prepady, sifóny (pachové uzávery), tesnenia, ako aj redukčné kusy na spojenie potrubí s rôznymi priemermi. Odtokové potrubia zabezpečujú, že sa použitá voda rýchlo a jednoducho dostane do kanalizačného systému. Ak odtok nie je dostatočne dimenzovaný, ľahko sa upchá. Preto musia mať odtokové rúry podľa normy DIN 1986 určitý minimálny priemer (menovitá šírka DN) v závislosti od sanitárneho objektu. Pri umývadle je to napríklad 40 mm, pri vani, sprche, dreze, umývačke riadu ako aj práčke so zaťažením do 6 kg minimálne 50 mm a pri WC so splachovaním s 9-litrovým objemom minimálne 100 mm.

Vďaka ich nízkej hmotnosti a jednoduchej montáži pomocou násuvných hrdiel sa plastové potrubia na odvádzanie odpadovej vody inštalujú ľahšie než medené potrubia na pitnú vodu. Montujú sa do potrubných šácht v stene alebo ako nadomietková inštalácia. V prípade montáže do nosných stien sa vyžaduje statická skúška.

Všetky rúry vedú k odpadovej rúre: Aby voda neprestávala odtekať a zabránilo sa usadeninám, musia mať odtokové rúry spád. V obytných priestoroch musí byť výškový rozdiel 1 až 2 cm na meter rúry (1 až 2 %). Pri spájaní rúr musí byť zosilnený koniec objímky vždy namierený do smeru, z ktorého prichádza voda.

Spôsoby rozvodu potrubia

Rozmiestnenie armatúr, vodovodných kohútikov, vodomerov a potrubných tvaroviek je pre dobrý výsledok absolútne nevyhnutné. Keď ste sa rozhodli pre umiestnenie vodovodných armatúr, vypočítajte dĺžku a priemer prívodného potrubia na základe veľkosti armatúr.

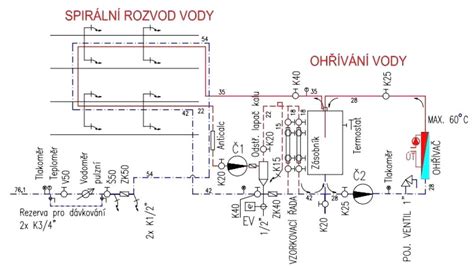

• Kolektorový systém: Druhá možnosť sa používa len v súkromných domoch. Spomedzi existujúcich návrhov na organizáciu zásobovania vodou je tento najspoľahlivejší a najpraktickejší. Každý odberateľ je pripojený prostredníctvom vlastného prívodného páru, pomocou kohútikov je možné kedykoľvek upraviť alebo úplne prerušiť prívod vody. Kohútiky sú umiestnené na jednom malom rozdeľovači, ktorý je ukrytý v špeciálnej skrinke. Samozrejme, táto možnosť je pomerne nákladná, pretože pre každé pripojenie k rozdeľovaču sú potrebné uzatváracie ventily. Samotná práca je náročná a vyžaduje si presné výpočty a vykonanie, preto je rozumné zveriť ju skúsenému remeselníkovi.
• Sériový systém (T-rozvod): Tento typ rozvodu je vhodný pre miestnosti s niekoľkými spotrebičmi (spoločná umývadlová batéria, vaňová batéria a prívodné potrubie k práčke). Sériový systém je vhodný, ak je kúpeľňa už zariadená. Rúrky sa zvyčajne kladú otvorené týmto spôsobom. V systéme T-trubiek majú rúrky málo spojení a sú kompaktne usporiadané. Samotný proces montáže je jednoduchý - jednoducho položíte potrubie od jedného spotrebiča k druhému a vyberiete prívodné rúrky z odbočiek. Ak však máte v kúpeľni viacero odberných miest (samostatné batérie pre umývadlo a vaňu, bojler, práčku, WC, umývačku riadu), prevádzka tohto systému sa stáva nevyhovujúcou.

Spôsoby uloženia potrubia

• Externá distribúcia (nadomietková inštalácia): K dispozícii, ak nie je možné skryť potrubia v stenách. Tento typ rozvodu zabezpečuje stálu kontrolu vzhľadu prípojok a umožňuje jednoduchú demontáž v prípade upchatia alebo výmeny dielov. Moderné vodovodné potrubia sa spravidla ukladajú na steny a tam sa pripevňujú napríklad pomocou svoriek.
• Skrytá distribúcia (podomietková inštalácia): Vzhľadom na to, že všetky spoje a úseky sú ukryté pod obkladom a navonok sú len tvarovky pre spoje, tento typ potrubia nenarušuje dizajn interiéru. Potrubia sú bezpečne ukryté v stenách a nedajú sa poškodiť neopatrnosťou. Proces inštalácie je však časovo a pracovne náročnejší. Pred pokládkou sa vyvŕtajú steny - vyrežú sa kanály na uloženie potrubia. Po položení sa steny utesnia, aby zostali rovné. V dôsledku toho je metóda skrytej pokládky výrazne drahšia ako pokládka potrubia vonku. Skryté kladenie je možné len pri neúplných dokončovacích prácach.
• Kombinovaná znáška: Je položenie potrubia na holý povrch steny, po ktorom nasleduje montáž dekoratívnych obkladových panelov alebo kanálov, ktoré potrubie zakrývajú. Nie je to jednoduchá metóda, pretože vyčnievajúce časti skrinky musia byť harmonicky začlenené do interiéru a zachovať útulnú atmosféru v miestnosti.

Inštalácia vyhrievaného držiaka uterákov

Prívodné potrubie môže byť vedené k vyhrievanému držiaku uterákov zo stúpacieho potrubia alebo z elektrickej siete. Ak je radiátor napájaný z ústredného kúrenia, bude v prevádzke len počas vykurovacej sezóny. Tiež v prípade stúpacieho potrubia TÚV sa musí prietok dočasne vypnúť, ktoré zástupcovia bytových a komunálnych služieb vykonávajú za poplatok. Preto je racionálnejšie pripojiť sa z horúceho potrubia. Z dôvodu pohodlia a úspory teplej vody odporúčame nainštalovať medzi sieť a uterákový radiátor obtokový mostík. Pri kladení prívodných potrubí je potrebné presne dodržať dva rozmery: osovú vzdialenosť pripojovacích potrubí radiátora a minimálnu vzdialenosť od steny kúpeľne. Pre radiátory s priemerom rúr do 23 mm je to 35 mm a pre rúry s priemerom nad 25 mm 50 mm.

Profesionálna inštalácia vodovodného potrubia

Pre každý z uvedených problémov je potrebné zavolať vodoinštalatéra, ktorý vykoná potrebné vodoinštalačné práce. Pri objednaní inštalatéra by ste mali byť opatrní komu dôverujete. Mali by ste brať do úvahy odborné znalosti a skúsenosti inštalatéra pri riešení problémov s inštaláciou. To by pomohlo zistiť, či má profesionálny inštalatér povolenie, vybavenie a nástroje potrebné na vykonanie tejto práce.

Dôvodom prečo si ľudia prenajímajú profesionálnych inštalatérov je, že chcú mať istotu s vodovodným potrubím a všetko spojené s vodou v dome. Očakáva sa, že dobrý inštalatér bude poistený a je skutočný vodár. To znamená, že inštalatér je zodpovedný za kedykoľvek v čase, keď príde k poškodeniu vodovodného systému vášho domu bez ohľadu na to, či ste si sami nainštalovali systém, alebo či ste si najali zmluvného partnera. Profi inštalatéri, ktorí majú bohaté skúsenosti s inštaláciou vodovodných systémov môžu zaistiť, aby váš vodný systém fungoval optimálne. Pravidelne sa stretávame s otázkou: "Viem si vymeniť ventil, vodovodnú batériu sám?" Odpoveď je jasná: Áno, pokiaľ poznáte riziká a následky a nebudete musieť volať o pár týždňov. Nestačí len pozrieť pár videí na internete, ale aj zvážiť riziko najčastejšej poistnej udalosti a to vytopením vás a aj susedov. Poisťovňa je oprávnená krátiť, alebo neuznať poistné plnenie zapríčinené neodbornou inštaláciou.

Každý profesionálny vodár má nielen odborné vzdelanie a prax, ale je pravidelne školený každé 2 roky v spoločnostiach, ktoré dodávajú výrobky pre inštalačné systémy, moduly sanity, vodovodné batérie a pod. pričom získavajú certifikáty a tým sú oprávnení predlžiť záruku výrobkov ako napr. vodovodné batérie a pod. Vo vlastnej réžii opravovať si vodoinštaláciu a práce s tým spojené, ako aj menšie opravy, oprava WC, výmena batérie, ventilov a pod. sa určite NEODPORÚČA, nakoľko neodborná práca sa časom prejaví poruchou.

Špecializované služby inštalatérov

• Odstraňovanie vodného kameňa v bojleri: Aj keď sa niektorí rozhodnú vodný kameň v bojleri sami odstrániť, to sa v žiadnom prípade neodporúča! Inštalatér skontroluje bojler, skontroluje ohrievacie teleso a ďalšie časti bojlera, aby sa ubezpečil, že všetko funguje správne. Vodný kameň v bojleri nielen znižuje účinnosť ohrevu vody, ale aj skracuje životnosť bojlera. Príčiny vodného kameňa sú tvrdá voda a vysoké teploty (60+).
• Upchaté odtokové potrubie: Upchaté odtokové potrubie je jedným z najčastejších problémov, kvôli ktorému ľudia kontaktujú inštalatérov. Vo väčšine prípadov sa ľudia snažia problém riešiť sami. Robia to pomocou produktov na báze sódy bikarbóny, citrónu, saponátu na riad, octu alebo niečoho iného. Bežný spôsob čistenia odtokového potrubia je pomocou gumového zvona, ktorý treba priložiť k odtoku a niekoľkokrát zatlačiť hore a dole. Uvoľnia sa tak všetky nánosy cudzieho materiálu, ktoré odtečú odpadom. Avšak pre komplexnejšie upchatie je potrebný zásah profesionála.
• Výmena opotrebovaných, poškodených ventilov: Ak je ventil poškodený, opotrebovaný alebo zastaraný môže ľahko prasknúť.

Praktické rady pri inštalácii polypropylénových rúr

Upozorňujeme, že oceľové a medené rúry nemôžete montovať sami. Práca s nimi si vyžaduje zváračské zručnosti a presné obrábanie. To môže vykonať len skúsený odborník. Preto v tejto časti opíšeme techniku montáže polypropylénových rúr. Keď máte pripravený plán kladenia a zvolený spôsob kladenia, môžete pokračovať v montáži systému.

1. Príprava pracoviska: Začneme odstránením predtým nainštalovaných nástrojov. Urobíme to tak, že uzavrieme prívod vody a otvoríme zásuvné prípojky, aby voda mohla odtekať. Odskrutkujte všetky závitové spoje a odstráňte staré kohútiky, spojky a trojníky. Diely, ktoré sú stále v dobrom stave a vnútri nie sú znečistené, sú dostatočne dobré na to, aby sa dali použiť ako náhradné diely. Zvarené spoje odrežte brúskou. Ak je vaše stúpacie potrubie so závitom, pripojíte nový ventil, potom filter a vodomer.
2. Spájkovanie rúr: Rúrky sa k tvarovkám pripevnia spájkovaním. Ak chcete spájkovať, musíte najprv nainštalovať objímky a hlavice správnej veľkosti a zapnúť pelety. Neodporúča sa vopred rezať všetky úseky potrubia. Je lepšie ich pripájať po jednom, aby nedošlo k nesprávnemu odhadu veľkosti. Kusy rúrky odrežte pomocou rezačky na rúrky alebo pílky na železo.
3. Proces spájkovania: Čas ohrevu závisí od priemeru a hrúbky steny rúr. Môžete nájsť tabuľky, v ktorých je to uvedené. Zvyčajne stačí 5-7 sekúnd. Roztavenú rúru alebo spojku možno bez námahy otočiť na objímke alebo čape a ľahko ju vybrať. Po vybratí z spájkovačky sa musia obe časti okamžite spojiť. Zatlačte ho dovnútra, pokiaľ to ide, ale bez prílišného tlaku. V priebehu 3 až 5 sekúnd sa môžu diely otočiť, ak sú nesprávne nastavené. Potom sa spojené časti definitívne zlepia a už ich nebude možné oddeliť.
4. Upevnenie a kontrola: Potrubia budú pozdĺž stien upevnené plastovými svorkami. Tie sa následne pripevnia k stenám pomocou samorezných skrutiek. Vopred si vyznačte a vyvŕtajte otvory pre hmoždinky a upevnite svorky. Rúrky môžete spájkovať podľa hmotnosti a upnúť už zmontované potrubie. Po dokončení inštalácie skontrolujte kvalitu montáže. Otvorte prívod studenej vody na štvrť hodiny. Potom cez ňu pustite horúcu vodu na rovnako dlhý čas. Starostlivo skontrolujte stav závitových a spájkovaných spojov. V prípade netesnosti okamžite vymeňte nespoľahlivý spoj.

Bezpečnosť pri práci s vodovodnými inštaláciami

Aby ste si pri práci zachovali bezpečnosť, pripravte si pracovisko - odstráňte všetko, čo vám bráni priblížiť sa k miestam, kde sú inštalované potrubia. Pred prácou v kúpeľni sa uistite, že v jej blízkosti nie sú žiadne odkryté elektrické zásuvky alebo holé káble. Práca s spájkovačkou si vyžaduje opatrnosť, aby ste sa vyhli popáleninám a riziku požiaru. Nenechávajte spájkovačku bez dozoru a vždy ju umiestnite na stojan, keď ju nepoužívate. Dbajte na svoje zdravie a bezpečnosť. Noste kombinézu z hrubej džínsoviny s dlhými rukávmi a nohavicami. Na nohách noste dobrú pracovnú obuv. Zakryte si ruky rukavicami z odolnej látky.

Elektroinštalácia v kúpeľni: Bezpečnosť a normy

Kúpeľňa je špecifickým priestorom v každej domácnosti, kde sa stretáva voda s elektrinou, čo predstavuje zvýšené riziko úrazu elektrickým prúdom. Preto je pri akejkoľvek manipulácii s elektroinštaláciou v tomto priestore nevyhnutné dbať na dodržiavanie prísnych bezpečnostných predpisov a platných noriem. Zle naplánovaná elektroinštalácia v kúpeľni nie je len estetickým problémom, ale predovšetkým bezpečnostným rizikom.

Bezpečné používanie priestoru vyžaduje premyslený plán a dodržiavanie platných noriem. Elektroinštalácia v kúpeľni musí byť v súlade najmä s STN 33 2000-4-41 (ochrana pred úrazom elektrickým prúdom), STN 33 2000-7-701 (kúpeľne a sprchy), STN 33 2000-5-52 (výber vodičov), STN 33 2000-5-54 (uzemnenie a pospojovanie) a ďalšími súvisiacimi normami. Konkrétne riešenie (počet okruhov, IP krytie, napájacie napätia, spôsob pospojovania a ventilácie) musí byť vždy v súlade s projektom a platnými STN.

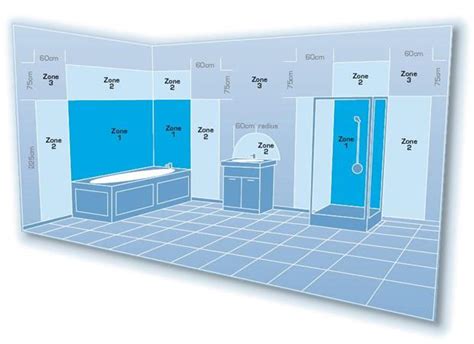

Bezpečnostné zóny v kúpeľni podľa STN noriem

Pre zaistenie maximálnej bezpečnosti je kúpeľňa rozdelená do štyroch definovaných bezpečnostných zón, ktoré určujú, aké elektrické zariadenia a s akým stupňom ochrany môžu byť v danom priestore umiestnené. Tieto zóny sú definované normami STN 33 2000-7-701 (kúpeľne a sprchy) a STN 33 2130.

Okrem týchto zón sa definuje aj tzv. umývací priestor, ktorý je vymedzený šírkou umývadla a siaha od podlahy až po strop. V tomto priestore by sa nemali nachádzať žiadne zásuvky na 230 V, s výnimkou zásuviek, ktoré sú integrované priamo vo výrobkoch určených pre umývací priestor, ako sú kúpeľňové skrinky so zrkadlom alebo osvetlené zrkadlové skrinky. Zásuvky a vypínače umiestnené na hrane umývacieho priestoru musia byť minimálne 120 cm nad úrovňou podlahy. Ak sú umiestnené nižšie, musia byť od najbližšieho okraja umývacieho priestoru vzdialené aspoň 20 cm. Lampa nad umývadlom musí byť umiestnená vo výške minimálne 180 cm od podlahy.

Kľúčové aspekty bezpečnej elektroinštalácie v kúpeľni

Rekonštrukcia elektroinštalácie v kúpeľni si vyžaduje zvýšenú pozornosť a odborný prístup. Je nevyhnutné, aby práce vykonával kvalifikovaný elektrikár s potrebnými licenciami a aby bola celá inštalácia následne skontrolovaná revíznym technikom.

• Prúdový chránič (RCD): Všetky zásuvky v kúpeľni, určené na používanie laikmi, musia byť chránené prúdovým chráničom s vybavovacím prúdom IΔn ≤ 30 mA. Podľa aktualizovanej normy STN 33 2000-4-41:2019 je používanie prúdových chráničov povinné pre všetky prístupné elektrické obvody, nielen pre kúpeľne. Každý nový alebo novo zrekonštruovaný priestor musí byť vybavený prúdovými chráničmi, ktoré chránia všetky zásuvky do 20 A. Prúdové chrániče sú mimoriadne citlivé a dokážu ochrániť nielen životy, ale aj majetok pred požiarom vzniknutým poruchou izolácie. Zásuvky v kúpeľni sú najčastejšie pri zrkadle a umývadle - holiaci strojček, sušič vlasov, kulma, zubná kefka.
• Uzemnenie a ochranné pospájanie: Kúpeľňové zásuvky musia byť pripojené na ochranné pospájanie objektu, teda na uzemnenie. Posledná zásuvka na okruhu by mala byť pripojená vodičom so zodpovedajúcim prierezom. Táto povinnosť sa vzťahuje aj na kovové potrubia vodovodu a odpadu, kovové časti vykurovania a prístupné kovové stavebné prvky. Doplnkové ekvipotenciálne pospájanie je požadované normami v priestoroch so zvýšeným rizikom, kam kúpeľňa jednoznačne patrí. Zabezpečuje zníženie dotykových napätí medzi kovovými časťami.
• Samostatné obvody: Kúpeľňa je miestom s vyšším odberom elektriny, najmä vďaka spotrebičom ako práčka, sušička, elektrické ohrievače alebo podlahové vykurovanie. Preto je nevyhnutné, aby mala práčka (prípadne sušička) samostatný elektrický okruh s vlastným ističom pripojeným cez prúdový chránič. Aj zásuvky pre ostatné spotrebiče (fén, kulma, holiaci strojček) by mali byť ideálne na samostatnom okruhu, najmä v priestrannejších kúpeľniach. Pre spotrebiče s veľkým výkonom, ako sú elektrické kotly, ohrievače vody či elektrické podlahové vykurovanie, je často nevyhnutná trojfázová elektroinštalácia (230/400 V). Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takýmito spotrebičmi sú napr. sporáky, varné dosky, el. kotly, bojlery, ohrievače a pod.
• IP krytie (Stupeň ochrany krytom): Pri výbere svietidiel a iných elektrických zariadení do kúpeľne je kľúčové zohľadniť ich stupeň ochrany proti vniknutiu vody a prachu, označovaný ako IP kód (podľa normy STN EN 60529). Čísla za označením IP udávajú úroveň ochrany. Na osvetlenie miestností s potenciálnym kontaktom s vodou, ako sú kúpeľne, sa najčastejšie používajú svietidlá s krytím IP44 a vyšším.

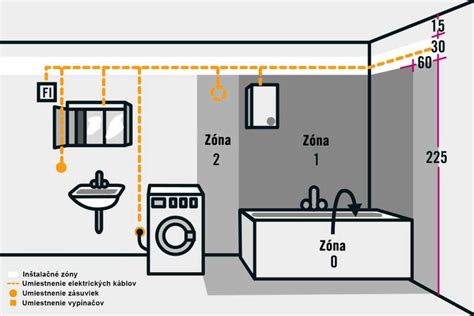

• Umiestnenie zásuviek a vypínačov: Zásuvky a vypínače sa v kúpeľni montujú výhradne mimo zón 0 a 1. V zóne 2 je ich umiestnenie limitované a musia spĺňať špecifické podmienky. V zóne 3, ktorá je najvzdialenejšia od zdrojov vody, je ich umiestnenie najjednoduchšie, ale stále je potrebné dbať na ich umiestnenie mimo priameho kontaktu s vodou. Zásuvka pre práčku musí byť taktiež v zóne 3, mimo dosahu zdrojov vody. Vypínače sa osádzajú do výšky 120 cm nad úroveň podlahy. Optímálna výška zásuviek je cca 20 cm nad podlahou. Vhodné je riešiť zásuvky v viacrámčekoch.
• Ventilácia: Ventilátor v kúpeľni dnes nepatrí medzi „nadštandard“, ale medzi základ komfortu a prevencie plesní. Ventilátory s časovačom (dobehom) alebo s hygrostatom zabezpečia efektívne odvetranie aj po použití sprchy. Dôležité je, aby ventilátor spĺňal požiadavky na IP krytie podľa zóny, v ktorej je umiestnený. V špecifických prípadoch je možné zvážiť ventilátory na bezpečné malé napätie (napr. 12 V).
• Osvetlenie: Pri výbere osvetlenia do kúpeľne, či už ide o centrálne osvetlenie, alebo osvetlenie zrkadla, je dôležitá nielen estetika, ale predovšetkým bezpečnosť a funkčnosť. Osvetlenie zrkadla by malo zabezpečovať dobrú viditeľnosť detailov bez oslnenia, preto sa často odporúčajú svietidlá s mliečnym krytom. Moderné technológie ponúkajú aj inteligentné osvetlenie s možnosťou meniť intenzitu a farebnú teplotu, či dokonca napodobňovať prirodzený denný rytmus. Na svetelné obvody sa používajú káble CYKY, ktoré majú prierez vodiča 3 × 1,5 mm2 istené 10 A ističom. Rozvodné krabice sa na prepojenie viacerých svietidiel nepoužívajú, namiesto nich sa káble prepájajú priamo v prístrojových krabiciach pod vypínačom, najčastejšie pomocou bezskrutkových svoriek (tzv. Wago svorka).

Spôsoby ukladania káblov a rozvodné skrine

Pri novej elektroinštalácii je postup ukladania káblov viac-menej jasný - vo väčšine prípadov sa využívajú drážky v murive. Drážkovanie a vysekávanie však so sebou prináša obrovské množstvo prachu a neporiadku, čomu sa pri rekonštrukcii v byte pravdepodobne budete chcieť vyvarovať.

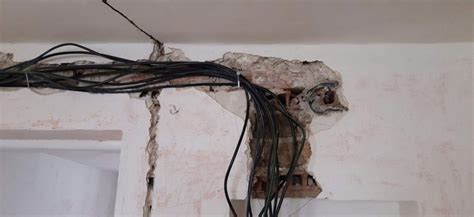

Typy uloženia káblov

• Drážky v murive: Vysekanie drážok medzi panely - Vo zvislom spoji dvoch panelov, resp. v spojení panelovej steny a podlahy väčšinou nájdete dutinu, ktorá je zapracovaná iba vrstvou malty.
• Elektroinštalačné lišty: Klasické biele lišty nie sú príliš estetické, takže sa používajú iba vo výnimočných prípadoch. Niektorí výrobcovia však ponúkajú duté podlahové lišty, do ktorých sa zmestí niekoľko káblov. Lišty bývajú k dispozícii vo viacerých farebných vyhotoveniach, prípadne aj s imitáciou dreva.
• Sadrokartónový podhľad: Ak do miestnosti namontujete sadrokartónový podhľad, môžete káble uchytiť priamo do stropu pomocou špeciálnych hmoždiniek a sťahovacích pások. Káble budú dokonale ukryté, musíte však počítať so znížením stropu o cca 5 cm.

Nech už sa rozhodnete pre ktorýkoľvek postup, káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať. Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok. Na zásuvkové okruhy sa obvykle používajú káble CYKY, ktoré majú prierez vodiča 3 × 2,5 mm2 a 16 A istič. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov. Zásuvky sa zapájajú paralelne. Káble s pevnými vodičmi ako napr. Predlžovacie káble (predlžovačky) by mali slúžiť iba na dočasný rozvod elektriny. Ich vodiče nemajú dostatočný prierez a hrozí aj ich mechanické poškodenie.

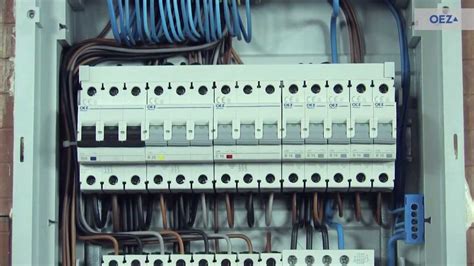

Bytová rozvodnica (rozvodná skrinka)

„Srdcom“ elektroinštalácie v byte či v dome je bytová rozvodnica (rozvodná skrinka). Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy (ističe, prúdové chrániče, zvodiče prepätia atď.). Tie sú uchytené na tzv. DIN lištu. Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť max. tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič. Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje.

Ističe chránia elektroinštaláciu pred nadprúdom a skratom, slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Ak použijete jeden istič na všetky zásuvky, v prípade poruchy nebudete môcť používať ani 1 zásuvku, pokým poruchu neodstránite (to isté platí aj pre svetlá). Na ističoch sa teda neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov. Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Ak chcete elektroinštaláciu a spotrebiče ochrániť ešte lepšie, môžete siahnuť aj po ďalších prvkoch, ako napr. zvodiče prepätia. Do rozvodnej skrinky však môžete umiestniť aj ďalšie pomocné prvky v prevedení na DIN lištu. V takejto podobe nájdete napr. páčkové vypínače, prepínače, zásuvky, bytové zvončeky alebo 12 V zdroje.

Dôležitosť odborného zásahu a revízií

Hoci by ste zásahy do elektroinštalácie mali nechať na odborníkov, nájsť šikovného a poctivého remeselníka, ktorý vám navyše dobre poradí, nie je vôbec jednoduché. Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el. prúdom.

Rozvodnú skrinku môže osadiť prístrojmi iba firma s príslušným oprávnením, ktorá skrinku zároveň otestuje a vydá protokol o kusovej skúške rozvádzača. Keďže elektroinštalácia je tzv. vyhradené technické zariadenie, podlieha pravidelným kontrolám a revíziám. Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Táto vyhláška predpisuje aj intervaly následných pravidelných revízií. Pre murované obytné objekty je to každých 5 rokov, pre obytné objekty zhotovené z materiálov so stupňom horľavosti C, D, E a F1 (napr. drevodomy) je to každé 3 roky. Aj keď aktuálnosť revízií vám pravdepodobne nebude nikto kontrolovať, problémy môžu nastať v prípade požiaru či úrazu el. prúdom. Vtedy sa vystavujete ekonomickým i trestnoprávnym dôsledkom (nepreplatenie poistného plnenia, vymáhanie náhrady škody zo strany poškodených, trestné stíhanie).
