Zapojenie rozvádzača je jednou z kľúčových činností pri inštalácii rozvodov elektriny v každom dome či byte. Rozvádzač slúži na rozdeľovanie elektrickej energie do jednotlivých okruhov a zosobňuje bezpečnosť, prehľad a funkčnosť celej elektroinštalácie. V dnešnej dobe si už nevieme predstaviť život bez úžitkových elektrických spotrebičov, pričom správne navrhnutý rozvádzač je centrálnym mozgom, ktorý zabezpečuje ich spoľahlivý chod.
Výber správneho typu rozvádzača
Najčastejšou voľbou pre rodinné domy je trojfázový rozvádzač. Elektrická inštalácia len s jednou fázou by bola pri súčasných nárokoch na spotrebiče, ako sú varná doska, rúra na pečenie či elektrické kúrenie, nedostatočná. Najbežnejším typom pre meranie spotreby je jednoelektromerový trojfázový dvojtarifný rozvádzač (E2R), ktorý umožňuje využívať výhodnejšiu sadzbu za elektrinu (nočný prúd).
Pri novostavbách sa často volí voľne stojaci rozvádzač so zemným dielom (E2RP+ZD), ktorý je ideálny v prípadoch, keď ešte nemáte vybudovaný plot. Pri zriaďovaní novej elektrickej prípojky je nutné postupovať podľa projektu a zmluvy s distribučnou spoločnosťou, ktorá presne určí typ rozvádzača.
Umiestnenie a bezpečnosť
Vždy je potrebné klásť dôraz hlavne na bezpečnosť. V zmysle platnej legislatívy musí byť pred rozvádzačom trvale voľný priestor 60 - 80 cm. Rozvádzač nesmie byť umiestnený v detskej izbe, obývačke, kúpeľni, kuchyni, pod schodmi, v práčovni či pivnici. V novostavbách sa rozvodová skriňa umiestňuje do technickej miestnosti.
Čo to znamená prerábať elektrický rozvádzač ?
Základné pravidlá inštalácie:
- Dostupnosť: Rozvádzač musí byť ľahko prístupný pre údržbu a rýchle vypnutie okruhov.
- Chladenie: Okolo skrine by mal voľne prúdiť vzduch.
- Ochrana: Skriňa musí byť umiestnená na mieste, kde nehrozí fyzické poškodenie alebo kontakt s vodou.

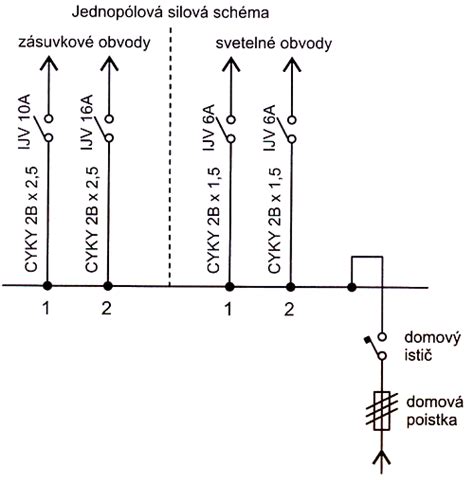

Komponenty a dimenzovanie rozvodnice
Najdôležitejším parametrom rozvodnice je veľkosť, ktorá sa odvíja od počtu modulov. Pri výbere odporúčame ponechať dostatočnú rezervu aspoň 30 %, ideálne až 50 % pre budúce rozšírenie (napríklad pre garáž či prístavbu).
| Komponent | Funkcia |
|---|---|
| Ističe | Ochrana obvodov pred preťažením a skratom. |
| Prúdové chrániče | Dodatočná ochrana pred úrazom elektrickým prúdom. |
| Zvodiče prepätia | Ochrana spotrebičov pred bleskom a prepätím. |
| Hlavný vypínač | Možnosť odstaviť celú elektroinštaláciu pri údržbe. |
Postup zapojenia a revízia
Zapojenie rozvádzača by mal riešiť len odborník - elektrikár s platným osvedčením. Prvým krokom je osadenie prázdnej rozvodnice s DIN lištami. Následne sa osadia modulárne prvky, všetko sa prepojí vodičmi a na čelný kryt sa nalepia štítky s popisom okruhov.
Konečnou bodkou za realizovanou elektroinštaláciou je revízia. Vykonáva ju revízny technik, ktorý posudzuje bezpečnosť a funkčnosť celého systému. Nezabudnite, že neodborná inštalácia môže viesť k vážnym rizikám, ako sú elektrické požiare alebo úrazy elektrickým prúdom.
