Rozvodnice s vysokou modulovou kapacitou sú kľúčovým prvkom pre rozsiahle a bezpečné elektroinštalácie. Či už ide o rodinný dom, kancelárie alebo obchodné priestory, výber správneho rozvádzača je dôležitý pre funkčnosť, bezpečnosť a estetiku. V tomto článku sa pozrieme na špecifiká rozvádzačov určených na montáž na omietku, so zameraním na modely s kapacitou 96 modulov.
Čo je to rozvádzač na omietku pre 96 modulov?
Rozvodnica na omietku pre 96 modulov je nástenná ističová skrinka navrhnutá pre povrchovú montáž priamo na stenu. Tieto rozvádzače sú priestranným riešením pre náročné elektroinštalácie a poskytujú dostatočnú kapacitu pre všetky potrebné komponenty. Rozvádzač má kapacitu 96 modulov rozdelených do 4 radov po 24 modulov. Štyri rady po 24 modulov pokryjú aj rozsiahle inštalácie rodinných domov.
Tento typ rozvodnice, často vyrobený z oceľového plechu, je ideálny v situáciách, keď nie je možné alebo vhodné sekať do steny pre zapustenú montáž. Príkladom je rozvodnica OEZ RZB-N-4S96 (DistriTon), ktorá je nástenná oceloplechová rozvodnica pre 96 modulárnych prístrojov (4 rady po 24 modulov) s montážou priamo na povrch steny.
Detailný pohľad na OEZ RZB-N-4S96 (DistriTon)
Kľúčové vlastnosti a výhody
Rozvodnica OEZ RZB-N-4S96 ponúka viacero vlastností, ktoré ju robia vhodnou voľbou pre mnohé inštalácie:
- Povrchová montáž bez sekania: Skriňa sa montuje priamo na stenu - ideálna pre rekonštrukcie, technické miestnosti a priestory, kde zapustená montáž nie je možná.
- Kapacita 96 modulov: Rozvádzač pojme 96 modulov, pričom 1 modul = 18 mm podľa špecifikácie OEZ. Štyri rady po 24 modulov pokryjú aj rozsiahle inštalácie rodinných domov. Je dôležité poznamenať, že OEZ používa 18 mm na modul (nie štandardných 17,5 mm) - to je dôležité pri kombinácii s prístrojmi iných výrobcov.
- Mechanická odolnosť IK09: Táto certifikovaná odolnosť oceloplechovej skrine voči nárazom je výrazne vyššia než u bežných plastových rozvodníc. Oproti plastovým rozvodniciam poskytuje certifikovanú mechanickú odolnosť IK09, čo oceníte v technických miestnostiach a chodbách. Skriňa odolá nárazu s energiou 10 J.
- Komfortný priestor pre vodiče: S 50 mm pod každou DIN lištou a 150 mm medzi radmi prístrojov poskytuje táto rozvodnica viac priestoru na zapojenie káblov než u porovnateľných skríň.
- Kompletné svorkovnice v balení: Balenie obsahuje svorkovnice PE (2× 25 mm² + 45× 16 mm²), N (2× 25 mm² + 23× 16 mm²) a 3 ks svorkovníc N pre prúdové chrániče (každá 7× 16 mm²) - nie je potrebné ich dokupovať. PE+N svorkovnica je v balení.
- Odnímateľný rám a univerzálne dvierka: Rám s DIN lištami je odnímateľný pre pohodlné osádzanie prístrojov mimo skrinky. Dvierka sa dajú otvárať doprava aj doľava.
Čo je to rozvádzač? Vysvetľuje Eaton
Technické parametre rozvodnice OEZ RZB-N-4S96
Pre lepšiu prehľadnosť sú kľúčové technické parametre zhrnuté v nasledujúcej tabuľke:
| Kategória | Parameter | Hodnota |
|---|---|---|
| Identita | Značka | OEZ |
| Séria | DistriTon RZB | |
| Objednávací kód OEZ | 44459 | |
| EAN | 8590125444596 | |
| Modulové obsadenie | Celkový počet modulov | 96 (4 rady × 24) |
| Šírka 1 modulu | 18 mm | |
| Rozmery a montáž | Spôsob montáže | Nástenná (na omietku) |
| Šírka | 542 mm | |
| Výška | 755 mm | |
| Hĺbka | ~155 mm | |
| Hmotnosť | 17,1 kg | |
| DIN lišta | TS35 (35 mm, ČSN EN 60715) | |
| Priestor pod DIN lištou | 50 mm | |
| Elektrické hodnoty | Menovité hodnoty prístrojov | max. 125 A, AC 230/400 V |
| Menovité izolačné napätie | AC 500 V | |
| Ztrátový výkon | 101 W | |
| Statické zaťaženie | 31,4 kg (7,85 kg/rad) | |
| Materiál a konštrukcia | Materiál | Oceľový plech 1 mm (kryt, základňa, dvere) |
| Farba | Biela RAL9003 | |
| Typ dverí | Nepriehľadné, otváranie pravé/ľavé | |
| Ochrana a odolnosť | Krytie | IP30 |
| Mechanická odolnosť | IK09 | |
| Trieda ochrany | I | |
| Obsah balenia | Svorkovnica PE | 2× 25 mm² + 45× 16 mm² |
| Svorkovnica N | 2× 25 mm² + 23× 16 mm² | |
| Svorkovnica N pre chránič | 3 ks (každá 7× 16 mm²) | |
| Kabelová priechodka | 1 ks - 51 káblov (50× 7-13 mm, 1× 15-25 mm) | |
| Normy | Norma | IEC 62208 / ČSN EN 62208 |
Vhodnosť a obmedzenia použitia (IP30)
Kde je rozvádzač OEZ RZB-N-4S96 vhodný?
Rozvodnica RZB-N-4S96 je vhodná pre väčšie domové a bytové inštalácie v suchých interiéroch - obytné domy, byty, technické miestnosti. Vhodná je pre domové a bytové inštalácie všade tam, kde nie je možné alebo vhodné sekať do steny. Je obzvlášť vhodná pri rekonštrukciách, kde nie je možné sekať do steny pre zapustenú montáž. Kapacita 96 modulov postačí na kompletné zabezpečenie rozsiahlejšej elektroinštalácie - napríklad pre väčšie rodinné domy, centrálne umiestnenie všetkých ističov, chráničov a prepäťových ochrán.
Kde rozvádzač nie je vhodný?
Krytie IP30 obmedzuje použitie rozvádzača RZB-N-4S96 výhradne na suché interiéry. IP30 chráni pred pevnými telesami väčšími ako 2,5 mm, ale neposkytuje ochranu pred vodou ani vlhkosťou. Preto rozvodnica nie je vhodná pre garáže s vyššou vlhkosťou, pivnice, prašné priestory ani exteriér. Pre tieto prostredia zvoľte rozvodnice s krytím IP44 alebo vyšším. Rozvodnica OEZ RZB-N-4S96 s krytím IP30 nie je určená ani pre zapustenú montáž - na to slúži model RZB-Z-4S96.
Dôležité úvahy pred kúpou a inštaláciou
Pred kúpou a inštaláciou 96-modulového rozvádzača na omietku je potrebné zvážiť niekoľko kľúčových faktorov, aby sa zabezpečila správna funkčnosť a dlhá životnosť:
- Overte typ montáže: RZB-N-4S96 je výhradne pre povrchovú (nástennú) montáž. Pre zapustenú inštaláciu do steny zvoľte model RZB-Z-4S96.
- Skontrolujte rozmery a miesto na stene: Šírka rozvádzača je 542 mm, výška 755 mm a hĺbka ~155 mm. Počítajte aj s priestorom pre otvorenie dvierok a vedenie káblov. Pred výberom overte dostatok miesta na stene (542 × 755 mm).
- Plánujte s rezervou modulov: Odporúča sa ponechať minimálne 20-30 % modulov voľných pre budúce rozšírenie (napríklad zvodič prepätia, nové okruhy, inteligentné prvky).
- Pozor na šírku modulu (OEZ 18 mm): Pri kombinovaní s prístrojmi iných výrobcov overte skutočné šírky prístrojov, keďže OEZ používa 18 mm na modul.
- Prostredie a krytie IP30: Krytie IP30 neposkytuje ochranu pred vlhkosťou. Overte suchosť prostredia, aby rozvodnica nebola vystavená vlhkosti.
- Profesionálna inštalácia: Inštaláciu musí vykonať elektrikár s odbornou spôsobilosťou.
Porovnanie a alternatívy
Rozdiel medzi RZB-N (na omietku) a RZB-Z (pod omietku)
Pri výbere je dôležité rozlišovať medzi povrchovou a zapustenou montážou. Aký je rozdiel medzi RZB-N (na omietku) a RZB-Z (pod omietku)? RZB-N je pre povrchovú montáž - celá skriňa je viditeľná na stene (542 × 755 mm). Naopak, RZB-Z je pre zapustenú montáž do steny - viditeľný zostáva iba rámček s dverami (výrez 545 × 735 mm). Modulová kapacita je pri oboch rovnaká: 96 modulov.
Tip: Ak potrebujete zapustenú inštaláciu (do steny), použite model RZB-Z-4S96 - rovnaká kapacita 96 modulov, ale pre zapustenú montáž.
Alternatívy pre náročné prostredia s vyšším krytím (napr. SEZ T-box IP65)

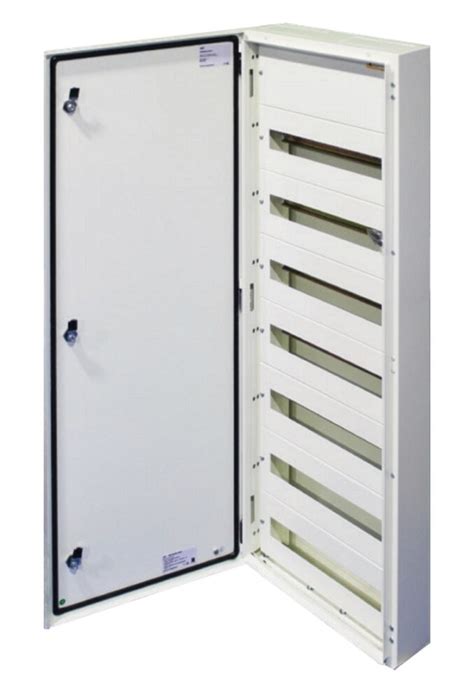

Pre prostredia s vyššími požiadavkami na ochranu existujú aj robustnejšie riešenia. Rozvádzač SEZ Krompachy T-box 96M je oceľovo-plechová ističová skrinka na omietku s kapacitou 96 modulov (4 rady po 24 modulov) a rozmermi 600 × 750 × 125 mm. Ide o robustné slovenské riešenie od výrobcu SEZ Krompachy a.s., ktorý pôsobí na elektrotechnickom trhu desiatky rokov.
Vďaka krytiu IP65 je T-box 96M vhodný všade tam, kde bežné rozvádzače s IP30 alebo IP40 nestačia. IP65 znamená úplnú ochranu pred vniknutím prachu (číslica 6) a ochranu pred vodným prúdom zo všetkých smerov (číslica 5). Bežné bytové rozvádzače s IP30 chránia len pred pevnými telesami nad 2,5 mm a nemajú žiadnu ochranu pred vodou.
Zaujímavosťou je, že technológia „Cast-in-Situ" pri tomto type rozvádzača znamená, že polyuretánové (PU) tesnenie je priamo vliato (odliato) do drážky dverí ako jeden celok - bez spojov a bez prerušenia. Klasické tesnenia bývajú z nalepených pásikov, ktoré môžu časom odpadnúť, prasknúť alebo stratiť pružnosť.
Všetky rozvodnice T-box na povrch majú navyše možnosť montáže aj pod omietku pomocou zápustného rámu, ktorý je možné dokúpiť ako príslušenstvo.
