V ďalšej časti článkov zo série hydrauliky si povieme niečo o rozvádzacích ventiloch. Ventily sú jedna z najdôležitejších častí hydrauliky. Pomocou rozvádzačov riadime celú činnosť hydraulického zariadenia. Rozvádzacie ventily sú prvky, ktoré menia, otvárajú a zatvárajú prietokové cesty v hydraulickom zariadení. Tieto sa v praxi nazývajú skrátene "rozvádzače".
Princípy a typy hydraulických rozvádzačov
Takéto ventily nemajú pevne daný počet pracovných polôh. Májú dve koncové polohy a nekonečné množstvo medzipolôh. Tieto medzipolohy sa vyznačujú škrtiacimi účinkami, ktoré umožňujú ventilu pracovať spojito. Majú vždy pevne daný počet spínacích polôh. Patria do oblasti tzv. logickej hydrauliky, t. j. ich výstup je buď 1 -> tlak, alebo 0 -> bez tlaku.
Základ označovania rozvádzačov v hydraulike je rovnaký ako pri pneumatike. Preto vám odporúčame si pozrieť článok 04 Pneumatické rozvádzače: rozdelenie a označovanie. Pri hydraulike sú však aj isté odlišnosti.
Na obrázku môžeme vidieť posúvačový rozvádzač v reze. Tento typ 4/3 rozvádzača je riadený hydraulickou kvapalinou privádzanou v hornej časti a vracaný pružinami. Na obrázku môžeme vidieť niektoré typy rozvádzačov. To, že je rozvádzač označený ako uzavretý je dané jeho východiskovou polohou. Ak vo východiskovej polohe rozvádzačom neprúdi kvapalina, je uzavretý.
Označovanie prvkov a svorkovníc v rozvádzači
Pre značenie rozvádzača platí, že bude označený každý prvok, svorkovnica a vodič. Prvky značíme na viditeľné miesto tak, aby sme neprekryli technické údaje. Ak na prvku nie je miesto, značenie prvku umiestníme na platňu v mieste pod alebo nad prvok. Pri poistkových puzdrách značíme aj dimenziu a typ poistky.
Svorkovnice značíme postupne, na začiatku označením súboru svoriek a potom každú svorku vlastným poradovým číslom v danom súbore. Začíname so svorkovnicou hlavného prívodu, ktorú označíme -X1, svorkovnicu pre napájanie 24VDC označíme -X2, kde kladný pól značíme 24V a nulový pól značíme 0V.
Prehľad označovania hlavných svorkovníc
Pre lepšiu orientáciu v označovaní svorkovníc, najmä pri prívode napájania, uvádzame nasledujúcu tabuľku:
| Označenie svorkovnice | Popis |
|---|---|
| -X1 | Svorkovnica hlavného prívodu |
| -X1:L1 | Svorka hlavného prívodu (fáza) |
| -X1:PE | Svorka ochranného uzemnenia (PE) |
| -X2 | Svorkovnica pre napájanie 24VDC |
| 24V | Kladný pól napájania 24VDC |
| 0V | Nulový pól napájania 24VDC |

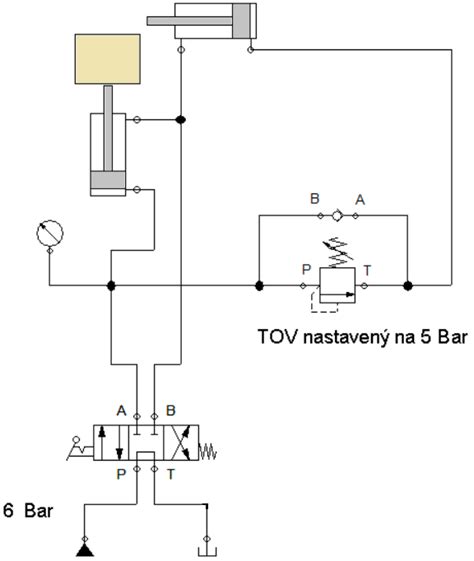

Príklad použitia: Riadenie dvojčinného priamočiareho hydromotora
K riadeniu je použitý 4/2 rozvádzač. Tento rozvádzač je ovládaný pákou a vracaný pružinou. Takýto spôsob riadenia rozvádzača sa používa pri veľkom množstve aplikácií.
Pri vysúvaní piesta sú prepojené P a A a B a T. Hydraulická kvapalina pod tlakom teda prúdi k zadnej časti piestu a piest sa vysúva. Zároveň sa z prednej časti piestu vytláča kvapalina cez rozvádzač späť do nádrže.
Pri spätnom pohybe sú spojené P a B a A a T. Kvapalina pod tlakom prúdi do prednej časti piestu a zo zadnej časti sa vytláča kvapalina späť do nádrže. Piest hydromotora sa po prepnutí páky rozvádzača vysunie a po uvoľnení tlačidla ihneď vráti do východiskovej polohy.
