Hydraulické rozvádzače: Princíp fungovania, typy a aplikácie v moderných systémoch

Hydraulické systémy sú neoddeliteľnou súčasťou moderného priemyslu, stavebníctva aj dopravy. Ich univerzálnosť a spoľahlivosť spôsobujú, že ich nachádzame takmer všade, kde je potrebné preniesť veľké sily alebo presne ovládať pohyb. Ak vás zaujíma, na akom princípe fungujú hydraulické zariadenia a kde všade ich nájdeme, ponúkame vám komplexný prehľad tejto fascinujúcej témy. Pod pojmom hydraulika môžeme rozumieť produkovanie síl a pohybov prostredníctvom tlakových kvapalín.

Hydraulické systémy využívajú vlastnosti kvapalín na prenos sily a riadenie pohybu. Hlavnou časťou hydraulického zariadenia je zdrojová časť, ktorá tvorí tlak kvapaliny. Nezaobíde sa však bez tlakovej kvapaliny - hydraulického oleja, ktorý je médiom na prenos energie. Dôležitú úlohu v týchto systémoch zohrávajú hydraulické rozvádzače, ktoré sú riadiacimi prvkami a kľúčovými pre presné ovládanie toku kvapaliny.

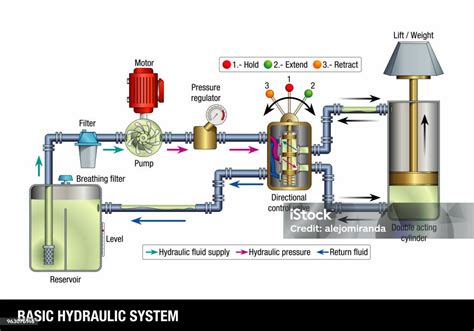

Základný princíp hydraulických systémov

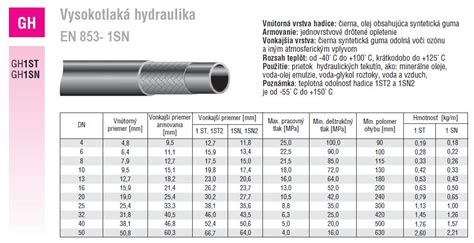

Hydraulické systémy stoja na niekoľkých základných princípoch. Medzi ne patrí využitie nekomprimovateľnosti kvapalín, kde kvapalina prenáša tlak bez straty objemu. Ďalej je to Pascalov zákon: Tlak vyvolaný v uzavretej kvapaline sa šíri rovnomerne do všetkých smerov. Proces začína v hydraulickom čerpadle, ktoré vytvára tok kvapaliny v systéme. Tento tlak je vedený hadicami alebo potrubiami k pracovným prvkom, ako sú valce alebo hydromotory. Pohyb piestu alebo rotora generuje potrebnú silu a pohyb. Celkovo je fungovanie hydrauliky založené na jednoduchých fyzikálnych princípoch, no umožňuje komplikované a presné riadenie v praxi. Tento systém je mimoriadne efektívny v prenose a ovládaní veľkých síl.

Kľúčové komponenty hydraulického systému

Medzi základné súčiastky hydraulického systému patria: nádrž (rezervoár), čerpadlo, ventily, hydraulické valce a hydromotory. Každá z týchto súčiastok má svoju nezastupiteľnú úlohu. Nádrž uchováva hydraulickú kvapalinu a zabezpečuje jej prívod do systému. Čerpadlo premieňa mechanickú energiu na hydraulický tlak a vytvára tok kvapaliny. Ventily, vrátane hydraulických rozvádzačov, umožňujú riadiť smer, tlak a prietok kvapaliny v systéme. Hydraulické valce a hydromotory menia hydraulickú energiu späť na mechanickú prácu (lineárny alebo rotačný pohyb). Akčným prvkom sú hydromotory. Okrem základných prvkov nájdeme v systéme aj ďalšie komponenty: filtre, chladiče, tlakové spínače či manometre. Ich úlohou je zabezpečiť čistotu kvapaliny, ochranu systému pred preťažením alebo kontrolu tlaku. Správny výber a údržba jednotlivých súčiastok sú kľúčové pre spoľahlivosť a životnosť celého hydraulického systému.

Hydraulické rozvádzače: Podrobný prehľad

Hydraulické rozvádzače sú kľúčovými riadiacimi prvkami v hydraulických systémoch. Ovládajú smer prietoku pracovného média, čím umožňujú presné riadenie pohybu a sily.

Typy a konštrukcia hydraulických rozvádzačov

Hydraulické rozvádzače sú vyrábané ako sekčné alebo monoblokové (odliatok korpusu). Šesťcestné šupátkové rozdeľovače sú určené pre použitie v hydraulických systémoch žeriavov, manipulátorov, stavebných, hospodárskych a priemyselných strojov. Monoblokové posuvné smerové ventilové bloky ovládané manuálnou pákou alebo sústrednými pružinami solenoidu sú navrhnuté pre hydraulické systémy žeriavov, zdvíhacích plošín, stavebných strojov, poľnohospodárskych strojov atď.

Technické parametre a výber rozvádzačov

V závislosti od modelu je nominálny prietok od 45 do 170 [l/min] pri maximálnom pracovnom tlaku 315 bar. Rozdeľovač môže mať maximálne 8 pracovných sekcií. Pri výbere viacdielnych smerových ventilových blokov je potrebné zohľadniť tieto kritériá:

• počet dielov (1, 2, 3,…)
• veľkosť závitových spojov
• typ šupátka (pre každú časť)
• typ ovládania (pre každú sekciu)
• pracovný tlak
• prietok
• ďalšie požiadavky (napr. zámok)

Pre ilustráciu typických špecifikácií sú uvedené príklady smerových ventilových blokov:

Rozvádzače môžu byť vybavené bezpečnostnými ventilmi s rôznymi rozsahmi nastavenia tlaku:

Funkcia presahujúceho výkonu (Power Beyond)

Smerové ventilové bloky môžu byť vybavené adaptérom, ktorý umožňuje obsluhu s funkciou presahujúceho výkonu (power beyond) pri použití v tele ventilového bloku. Adaptér blokuje priame spojenie tlakového potrubia (P) s návratovým potrubím (T).

Aplikácie hydraulických rozvádzačov

Hydraulické systémy nachádzajú využitie v mnohých priemyselných odvetviach, a tým aj hydraulické rozvádzače ako ich neoddeliteľná súčasť. Dôvodom ich rozšírenia je najmä schopnosť bezpečne a jednoducho ovládať ťažké a rozmerné zariadenia. Vo stavebníctve sa hydraulika uplatňuje pri zdvíhaní a manipulácii s ťažkými bremenami, presune materiálu či pri výkope. V poľnohospodárstve umožňuje efektívne pracovať so strojmi, ktoré vyžadujú veľkú silu, napríklad pri zbere či lisovaní sena. V priemysle je hydraulika nenahraditeľná pri tvárnení, lisovaní alebo presnom polohovaní. V nasledujúcej tabuľke sú uvedené najčastejšie oblasti použitia spolu s príkladmi:

Hydraulické zariadenia sa používajú v mnohých moderných produkčných a výrobných odvetviach. Počnúc automobilovým priemyslom, cez stavebný priemysel až po letectvo, tam všade si hydraulika našla svoje využitie. Bez hydrauliky by vývoj modernej techniky a priemyslu nebol možný v takej miere, ako je tomu dnes.
