Hydraulický rozvádzač trojsekčný s džojistikom: Princíp činnosti a typy ovládania

Hydraulické rozvádzače sú kľúčovými komponentmi v hydraulických systémoch, ktoré umožňujú riadenie toku hydraulickej kvapaliny a tým aj pohyb hydraulických aktuátorov, ako sú valce a motory. Rozvádzače usmerňujú kvapalinu z čerpadla k jednotlivým spotrebičom a späť do nádrže, čím regulujú smer, rýchlosť a silu vykonávanej práce. V tomto článku sa pozrieme na trojsekčný hydraulický rozvádzač, jeho princíp činnosti a predovšetkým na ovládanie pomocou džojistiku.

Čo je hydraulický rozvádzač?

Hydraulický rozvádzač je zariadenie, ktoré slúži na spínanie, zmenu smeru alebo blokovanie toku hydraulickej kvapaliny v hydraulickom okruhu. Týmto spôsobom riadi pohyb a funkciu hydraulických spotrebičov, ako sú hydraulické valce a hydromotory. Existujú rôzne typy rozvádzačov, ktoré sa líšia počtom sekcií, prietokom, prevádzkovým tlakom a metódou ovládania.

• Hydraulický rozvádzač jedno sekčný s prietokom 100 litrov za minútu je napríklad vhodný pre jednoduché aplikácie.
• Existujú aj 2-sekciové monoblokové hydraulické rozvádzače P120 s nominálnym prietokom 120 litrov/min a maximálnym prevádzkovým tlakom 315 bar.

Trojsekčný hydraulický rozvádzač

Trojsekčný hydraulický rozvádzač je navrhnutý tak, aby umožňoval nezávislé riadenie troch samostatných hydraulických okruhov. Každá sekcia rozvádzača ovláda jeden hydraulický spotrebič, čo zvyšuje univerzálnosť a efektivitu systému pre komplexnejšie aplikácie.

Medzi bežné varianty trojsekčných rozvádzačov patria:

• Hydraulická rozvádzač trojsekčný s prietokom 50 litrov za minútu, ktorý môže byť aj elektrický 12 V.
• Ďalším príkladom je Hydraulický rozvádzač 3 sekčný KS180, s pákovým ovládaním, s nominálnym prietokom 160 litrov/min a maximálnym pracovným tlakom 315 bar.
• Existujú aj modely s duálnym ovládaním vzduchom aj pákami, s maximálnym prietokom 120 litrov za minútu, kde druhá sekcia môže byť určená pre jednočinný valec.
• Trojsekčný hydraulický rozvádzač s prietokom maximálne 80 litrov za minútu môže byť pripravený na ovládanie lanami, pričom v jednej sekcii je k dispozícii plávajúca funkcia.

Prehľad trojsekčných hydraulických rozvádzačov

Princíp činnosti hydraulického rozvádzača

Základný princíp činnosti hydraulického rozvádzača spočíva v presúvaní šupátka (ventilu) v jeho tele. Toto šupátko mení konfiguráciu prepojení medzi prívodnými a odvodnými kanálmi, čím usmerňuje tok hydraulickej kvapaliny. Každá sekcia rozvádzača obsahuje vlastné šupátko, ktoré je možné ovládať nezávisle.

Keď je šupátko v neutrálnej polohe, prietok kvapaliny je zvyčajne zablokovaný alebo presmerovaný späť do nádrže, čím sa zabezpečuje nečinnosť spotrebiča. Pohybom šupátka do pracovnej polohy sa kvapalina nasmeruje do jedného z portov spotrebiča (napr. A alebo B), čím sa aktivuje pohyb v jednom smere. V jednej sekcii môže byť aj plávajúca funkcia, ktorá umožňuje voľný pohyb pripojeného spotrebiča, napríklad radlice po povrchu terénu.

Je dôležité poznamenať, že je možnosť zapojiť viac rozvádzačov do série, čo umožňuje rozšírenie systému a ovládanie viacerých spotrebičov z jedného zdroja tlaku.

Ovládanie džojistikom

Ovládanie džojistikom predstavuje moderný a ergonomický spôsob riadenia hydraulických rozvádzačov. Džojistik, ako napríklad Joystick 6019, umožňuje operátorovi intuitívne a presne ovládať jeden alebo viac hydraulických funkcií s minimálnym úsilím. Na rozdiel od tradičných pák poskytuje džojistik plynulejšiu a často aj proporcionálnu kontrolu.

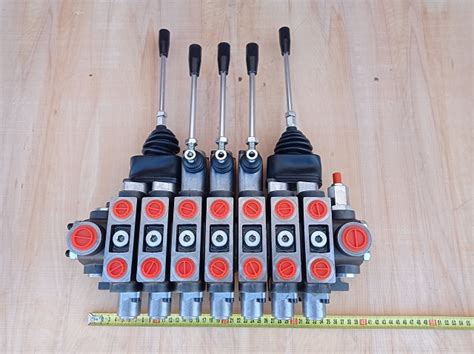

Hoci v našom príklade máme aj Hydraulický rozvádzač 7 sekcií 70 litrov s joystickovým ovládaním, princíp je rovnaký aj pre trojsekčné rozvádzače. Džojistik typicky vysiela elektrické signály, ktoré sú spracované riadiacou jednotkou a následne premenené na mechanický pohyb šupátok v rozvádzači alebo na ovládanie elektromagnetických ventilov.

Rozvádzače môžu byť ovládané rôznymi spôsobmi vrátane bowdenov, laniek alebo džojistikom s elektrickým gombíkom, prípadne diaľkovým ovládaním. Táto flexibilita v ovládaní zvyšuje komfort a bezpečnosť obsluhy, obzvlášť pri komplexných strojoch.

Elektronické a proporcionálne ovládanie

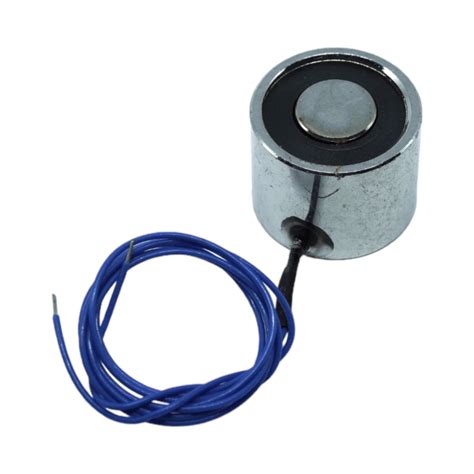

V spojení s džojistikom sa často využíva proporcionálne ovládanie. Proporcionálny elektromagnet je určený na ovládanie hydraulických ventilov. Elektromagnet sa montuje na hydraulický ventil a umožňuje elektronické ovládanie prietoku. To znamená, že poloha džojistiku nie len zapína alebo vypína prietok, ale aj reguluje jeho intenzitu. Čím viac operátor vychýli džojistik, tým väčší je prietok kvapaliny a tým rýchlejšie alebo silnejšie reaguje pripojený spotrebič.

Niektoré sady, napríklad pre 4-sekčný rozvádzač s prietokom 40 litrov a štyrmi plávajúcimi polohami, môžu obsahovať elektromagnetický ventil na tretiu sekciu, čo ďalej rozširuje možnosti presného elektronického riadenia.

Ďalšie typy ovládania a funkcie

Okrem džojistiku existujú aj iné bežné spôsoby ovládania hydraulických rozvádzačov, ktoré poskytujú rôzne úrovne kontroly a sú prispôsobené pre špecifické aplikácie:

• Pákové ovládanie: Tradičné a spoľahlivé mechanické ovládanie pomocou pák, ako napríklad pri Hydraulickom rozvádzači 3 sekčnom KS180.
• Elektrické ovládanie: Používa elektromagnetické cievky na presúvanie šupátka, často s napájaním 12 V.
• Duálne ovládanie: Niektoré rozvádzače, ako napríklad 3-sekciový variant, ponúkajú duálne ovládanie vzduchom aj pákami, čo zvyšuje flexibilitu v riadení.
• Ovládanie lankami/bowdenmi: Hydraulický rozvádzač je pripravený na ovládanie lanami, čo je bežné pri odľahlých ovládacích paneloch.

Niektoré rozvádzače kombinujú rôzne typy ovládania, napríklad 4-sekciový rozvádzač s ovládaním 3x páka a 1x magnet, čo umožňuje optimálne prispôsobenie potrebám konkrétneho stroja.
