Všetko, čo potrebujete vedieť o hrúbke skla na zábradlie

Zábradlie je z pohľadu základnej definície trvalá stavebná konštrukcia (zvislá, šikmá a pod.), určená na ochranu osôb proti neúmyselnému pádu z voľného okraja pochôdznej plochy alebo neúmyselnému vstupu do inak nebezpečného priestoru. Sklenené zábradlie nie je len dizajnový prvok. Je to bezpečnostná konštrukcia. Sklenené zábradlie zväčšuje priestor a dodáva mu elegantný vzhľad. Je to ochranná konštrukcia zaisťujúca bezpečnosť, ktorá prepúšťa svetlo, umožňuje rôzne kombinácie farieb a výhľad na okolitú krajinu alebo do ďalších častí interiéru. Sklenené zábradlie a zábradlie so sklom je pre architektov od nepamäti vysnívaná časť stavebnej konštrukcie.

Záleží nám na tom, aby naše produkty spĺňali tie najprísnejšie bezpečnostné normy. Použité sklo na výplň alebo celú konštrukciu zábradlia musí vykazovať dostatočnú bezpečnosť, odolnosť a stabilitu, aby sa mohlo kvalifikovať ako bezpečné zábradlie. Rozhodnutie pre správnu hrúbku skla má priamy vplyv na tuhosť, stabilitu aj celkový pocit pevnosti.

Druhy skla na zábradlie a ich vlastnosti

Aké sklo je vhodné ako výplň zábradlia a ako zabezpečnosť adekvátnu pevnosť celoskleneného zábradlia? Pri navrhovaní bezpečného skla do zábradlia je nutné rozlišovať, či sa jedná o zábradlie v interiéri alebo exteriéri.

Kalené sklo (ESG)

Prvou voľbou, ktorú našim zákazníkom odporúčame na zábradlie na balkón alebo schody, je kalené sklo. Kalené sklo sa označuje skratkou ESG. Ide o tepelne spracované mäkké sklo, ktoré po procese tepelnej úpravy získa väčšiu pevnosť. Po zohriatí na teplotu okolo 620°C a následnom rýchlom ochladení vzduchovou sprchou zostane vnútorná časť teplá a na povrchu dochádza k prudkému ochladeniu. Po tejto tepelnej úprave skla zostane vo vnútri ťažné pnutie, zatiaľ čo na povrchu vznikne tlakové napätie.

Nové rozloženie napätia má vplyv na podstatnú zmenu vlastností skla. Sklo získa odolnosť proti nárazu, zvýši sa jeho pevnosť a tepelná odolnosť. Po jeho rozbití dochádza ku vzniku veľkého množstva malých neostrých čiastočiek, riziko poranenia je teda znížené na minimum. Tepelne tvrdené bezpečnostné sklo - ESG sa používa všade tam, kde sú kladené zvýšené nároky na bezpečnosť.

Vrstvené a vrstvené bezpečnostné sklo (VSG)

Vrstvené sklo a vrstvené bezpečnostné sklo - VSG je sklo zložené z dvoch alebo viacerých vrstiev Float, ESG alebo TVG skla (alebo ich kombináciou) rovnakej alebo rôznej hrúbky spojených bezpečnostnou fóliou (PVB, EVA, EVASAFE, živica) hrúbky 0,4 alebo 0,8 mm prípadne ich násobkom. Vrstvené sklo, označované skratkou VSG, je zložené z dvoch alebo viacerých vrstiev mäkkého skla, kaleného skla alebo ich kombináciou, obvykle rovnakej hrúbky. Sklá zábradlia sú spojené bezpečnostnou fóliou hrúbky 0,4 alebo 0,8 mm, prípadne ich násobkom, čo závisí od počtu použitých vrstiev.

Na sklenené zábradlia sa najčastejšie používa kalené bezpečnostné sklo, zložené z dvoch alebo viacerých monolitických sklovín, ktoré sú spolu zalaminované a s bezpečnostonou fóliou uprostred. Vrstvené bezpečnostné sklo VSG je vynikajúcim prvkom pre bezpečnostné zasklievanie otvorov v stavebných konštrukciách a dá sa použiť aj v najnáročnejších architektonických návrhoch pri použití v horizontálnej, vertikálnej alebo šikmej polohe. Lepené sklo sa vyrába plošným spojením dvoch a viac vrstiev skla s jednou alebo niekoľkými vrstvami bezpečnostnej fólie s vysokou pevnosťou, adhéziou a elasticitou. V prípade rozbitia vrstveného skla črepiny zostávajú na fólií, čím sa znižuje alebo úplne vylučuje poranenie osôb.

Pre samonosné sklenené zábradlia sa používa kombinácia ESG + ESG + medzivrstva, ktorú označujeme ESG/VSG. Najčastejšie sa ako sklenené výplne zábradlia používajú vrstvené bezpečnostné sklá, ktoré sú spojené pomocou špeciálnej fólie: PVB (polyvinylbutyral), EVA (etylenvinylacetát) alebo SENTRYGLAS (ionoplast).

Monosklo

Mono sklo je tiež možné použiť za špecifických podmienok. Napríklad na rozdelenie priestoru, ak slúži len na vymedzenie koridoru pre pohyb ľudí (na výstaviskách, nástupištiach). Ak je zábradlie umiestnené na vyššej úrovni, kde je možný aj prepad cez okraj, tak sa odporúča inštalácia ESG/VSG vrstvené bezpečnostné sklo.

Tepelne spevnené sklo (TVG)

Tepelne spevnené sklo - TVG je sklo, ktoré prechádza špeciálnou tepelnou úpravou. Toto spracovanie mu dodáva odolnosť proti mechanickému a tepelnému namáhaniu, ktoré je výrazne väčšie ako u bežného chladeného skla. Pri rozbití sa sklo rozpadne na kusy veľkých rozmerov. V kombinácii s vrstveným sklom zlepšuje stabilitu v prípade rozbitia (markízy, niektoré typy ochranných zábradlí) a zamedzuje riziku rozbitia následkom tepelného pnutia v skle. Tepelne spevnené sodnovápenatokremičité sklo - TVG je menej citlivé ako tepelne tvrdené bezpečnostné sklo - ESG na riziko spontánneho rozbitia spôsobeného kritickým obsahom NiS.

Sklo je homogénny amorfný, tuhý, krehký, väčšinou priehľadný materiál s hladkým povrchom.

Faktory určujúce hrúbku a bezpečnosť skla na zábradlie

Bezpečnostné normy a zaťaženie

Výplň zábradlia musí spĺňať bezpečnostné normy. Použité sklo na výplň alebo celú konštrukciu zábradlia musí vykazovať dostatočnú bezpečnosť, odolnosť a stabilitu, aby sa mohlo kvalifikovať ako bezpečnostné zábradlie. Norma STN 743305 - Ochranná zábradlí definuje spôsoby testovania a druhy kvalifikácie bezpečnosti zábradlia.

• Interiérové zábradlie musí vyhovovať požiadavkám na zaťaženie podľa normy STN 743305 a EN 1991-1-1.
• Exteriérové zábradlie musí byť navrhnuté tak, aby odolalo zaťaženiu podľa normy STN 743305 a EN 1991-1-1, ale tiež kombináciu zaťaženia vetrom podľa EN 1991-1-4.

Výška zábradlia

Jedným z dôležitých faktorov určujúcich bezpečnosť akéhokoľvek zábradlia je jeho výška. Pri výpočte výšky zábradlia platí pravidlo priamej úmery. Minimálna výška zábradlia je určená normou STN 743305. Rozhodujúcim parametrom je prepadová výška.

Výška je vždy uvádzaná od podlahy po hornú hranu skla alebo madla. Najmenšia odporúčaná výška zábradlia vrátane držadla je 900 mm. Toto platí pre prípady, kde je hĺbka voľného priestoru pod okrajom pochôdznej plochy najviac tri metre.

Typ medzivrstvy

Pri vrstvenom skle plní medzivrstva zásadnú funkciu - spája jednotlivé tabule skla a zabezpečuje zostatkovú bezpečnosť po porušení jednej, či dokonca oboch vrstiev. Pri bežnom vrstvenom skle sa používa štandardná PVB fólia. Sklenené zábradlie je však bezpečnostný prvok vystavený trvalému aj nárazovému zaťaženiu a často aj poveternostným vplyvom. Preto sa pri ESG/VSG určenom na zábradlia používajú medzivrstvy s vyššími mechanickými a klimatickými parametrami. Tieto medzivrstvy sa vyznačujú vyšším modulom pružnosti, lepšou stabilitou pri zvýšenej vlhkosti alebo teplote, vyššou odolnosťou voči UV žiareniu, lepším správaním pri dlhodobom zaťažení a vyššou zostatkovou únosnosťou po rozbití skla. V praxi sa používa napríklad ionoplastová medzivrstva typu SentryGlass.

Spôsob kotvenia

Správne kotvenie skla rozhoduje o bezpečnosti, životnosti aj vzhľade vášho riešenia. Radi vám pripravíme odporúčanie kotvenia podľa podkladu, lokality a štýlu. Hliníkové profily sú systémy navrhnuté pre presnú montáž a čisté línie, dostupné pre kotvenie zhora aj z boku, s vysokou odolnosťou voči počasiu. Sú ideálne ako prvá voľba pre balkóny a terasy, kde sa uprednostňuje kotvenie skla do hliníkových profilov.

Odporúčané hrúbky skla a ich označenia

Na sklenené zábradlie sa najčastejšie používa kalené bezpečnostné sklo hrúbky 16, 20 alebo 24 mm. Sklo je laminované, kalené a lepené s minimálnou hrúbkou 16.76 mm, čo zaručuje vysokú pevnosť, odolnosť a dlhodobú spoľahlivosť. Na zábradlie sa odporúča sklo s hrúbkou minimálne 8 mm, čo znamená, že celková hrúbka zábradlia bude minimálne 16 mm. Najčastejšie používaným sklom na zábradliach kvôli bezpečnosti je sklo s označením VSG (lepené sklo), alebo ESG VSG (lepené a kalené sklo). Sklo je v týchto prípadoch zvyčajne lepené z dvoch tabúľ, medzi ktorými je bezpečnostná fólia.

Čo znamená 6.6.4 a čo 8.8.4?

• 6.6.4: Skladá sa z 6 mm ESG + 6 mm ESG. Označenie „.4“ znamená štyri vrstvy laminovacej fólie (medzivrstvy), nie jej hrúbku. Celková hrúbka je 13,52 mm.
• 8.8.4: Skladá sa z 8 mm ESG + 8 mm ESG. Znamená štyri vrstvy laminovacej fólie (medzivrstvy). Celková hrúbka je 17,52 mm.

Skla nie sú len mechanicky lepené. Proces prebieha v špeciálnej vákuovej, laminovacej peci. Rozdiel v tuhosti a stabilite je markantný. Hrubšie sklo má menší priehyb pri vodorovnom zaťažení, lepšie odoláva bočnému tlaku a pôsobí pevnejšie pri dotyku. Zvýšenie hrúbky skla sa neprejavuje lineárne, ale má výrazný vplyv na tuhosť a správanie pri normových skúškach. Riešenie 6.6.4 je vyhovujúce v interiéri rodinného domu a pri výške zábradlia do 1000 mm (resp. 900 mm pre prepadovú výšku do 3m).

Ďalšie celkové hrúbky skla pre VSG/ESG kombinácie zahŕňajú: VSG/ESG 88.2 (16,76 mm), VSG/ESG 88.4 (17,52 mm), VSG/ESG 1010.4 (21,52 mm) a VSG/ESG 1212.4 (25,52 mm).

Zvyšovanie bezpečnosti skleneného zábradlia: HST test

Za účelom odhalenia „sulfidu nikelnatého“ (NiS) v hmote skla (spôsobuje samovoľné rozbitie skla) bola vymyslená metóda prehrievania. Sklo je za riadeného procesu zvyšujúcej sa teploty (až na 290°C) a tlaku zaťažované takým spôsobom, že pokiaľ je NiS prítomný v hmote skla, zmení svoj objem a dôjde k samovoľnému rozbitiu. Tento test sa odborne nazýva HST test (Heat Soak) a je podrobne popísaný v slovenskej norme STN EN 14179-1 a 2. Pri použití HST dôjde k zníženiu rizika samovoľného rozbitia až na 0,025%. Každé sklo, ktoré prešlo týmto testom by malo byť trvalo označené a priebeh skúšky by sa mal evidovať a doložiť na žiadosť zákazníka. V minulosti k tomuto efektu dochádzalo oveľa častejšie. V dnešnej dobe sú zaznamenané približne 3% rozbitia inštalovaných tvrdených skiel.

Výhody sklenených zábradlí

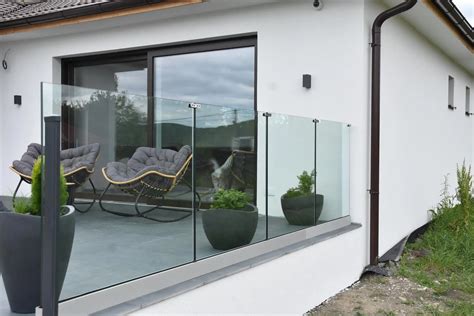

Sklenené zábradlia sú dnes veľkým trendom. Sklenené zábradlie zväčšuje priestor a dodáva mu elegantný vzhľad. Ochranná konštrukcia zaisťujúca bezpečnosť prepúšťa svetlo, umožňuje rôzne kombinácie farieb a výhľad na okolitú krajinu alebo do ďalších častí interiéru. Najväčšou výhodou skleneného zábradlia je jeho priehľadnosť, vďaka ktorej teplo a svetlo vniká hlboko do priestoru. Priehľadnosť tiež umožňuje naplno užívať ničím nerušené výhľady z balkónov a terás bytov a rodinných domov.

Z bezpečnostného hľadiska je to skvelé riešenie, najmä pre rodiny s malými deťmi. Pri použití číreho skla získate v interiéri prirodzenú viditeľnosť, vzdušnosť a estetický moderný prvok schodiska. Ďalšou výhodou je plná plocha zábradlia bez väčších medzier, kedy máte istotu, že vaše malé ratolesti nepoužijú zábradlie ako preliezku. Sklenené ploty a zábradlia opticky zväčšujú priestor. Malé dvory s nimi vyzerajú väčšie, krátke balkóny dlhšie, úzke schodiská vyzerajú širšie. Navyše neblokujú výhľady ako napr. drevené alebo kovové zábradlie, čo znamená, že väčšina ľudí inštaluje sklenené zábradlie, aby mohla vychutnať malebný výhľad na krásne okolie, a určite tam bude viac prirodzeného svetla, nielen na balkóne, ale aj v byte.

Sklo výborne ladí ako s drevom, tak aj s oceľou a betónom. Či už potrebujete zábradlie do interiéru alebo na balkón, sklo je tým najlepším riešením. Sklo, ktoré používame na zábradlia, môže byť matné alebo priezračné, záleží na klientovi, čo si sám zvolí a čo sa mu hodí do priestoru. Matné sklo má tiež svoje výhody, okrem toho, že prepúšťa svetlo, nie je dokonale priehľadné, a tak je vhodné pre priestory, keď potrebujete niečo skrývať v rámci zábradlia.

Ďalšou dobrou vlastnosťou sklenených plotov a zábradlí je, že sa vďaka svojej transparentnosti a neutrálnosti hodia do každého architektonického štýlu. Sklo je nadčasový a veľmi praktický materiál, s dlhou životnosťou a minimálnymi nárokmi na údržbu. Odborníci sklenené ploty odporúčajú ako jednu z najlepších možností oplotenia bazénov. Sklo je odolné voči chlóru, soliam a iným chemickým zlúčeninám. Sklenené oplotenie vyzerá elegantne a ponúka nádherný výhľad na bazén.

Nevýhody sklenených zábradlí

Ako to však často býva, nie všetko je také ideálne, ako sa na prvý pohľad zdá. Sklenené zábradlie má aj svoje nevýhody. Na ňom sú rýchlo rozpoznateľné škvrny, nečistoty a odtlačky prstov. Pretože sklenený povrch neobmedzuje výhľad, určite nie je vhodný, keď chcete mať súkromie. V žiadnom prípade sa neodporúča jeho použitie v exteriéri na rušných miestach. Za určitých svetelných podmienok vtáky, hmyz a zvieratá si jednoducho sklenený plot nevidia a môžu doň naraziť, pričom vtáky po náraze do sklenenej tabule zvyčajne zomierajú.

Keď ide o čistenie oboch strán zábradlia, nie je ťažké, ak máte ľahký prístup. Nevýhodou je, ak ide o ťažko prístupné miesta, údržba oboch strán zábradlia alebo plotu môže byť náročná. Vtedy je potrebné najať si profesionálnu upratovaciu službu, ktorá sa zaoberá aj upratovaním vo výškach, čo môže vyjsť poriadne draho. Treťou nevýhodou sú škrabance. Škvrny na skle nikdy netreba čistiť ostrými predmetmi.

Výber a montáž skleneného zábradlia

Sklenené zábradlie je možné použiť na schody, terasu, aj na balkón. Keďže je každý priestor je iný, výplne zábradlia aj samonosné zábradlie vyrábame na mieru. V závislosti od umiestnenia zábradlia zo skla (rodinné domy, obchodné priestory, a pod.) určia naši odborní technici optimálnu hrúbku bezpečnostného skla. Navrhujeme a vyrábame sklenené zábradlia s vhodnou hrúbkou skla s ohľadom na miesto použitia, poveternostné a klimatické podmienky, s ohľadom na stavebnú pripravenosť a podľa vhodnosti použitia. Berieme do úvahy samozrejme aj vaše požiadavky na dizajn a na základe všetkých kritérií predkladáme vhodné riešenie.

Aby ste si naplno mohli vychutnať vaše nové dizajnové zábradlie zo skla, nechajte návrh a montáž na odborníkov. Naša spoločnosť ponúka širokú škálu konštrukčného riešenia sklenených zábradlí (sklá osadené v ráme, bodovo uchytené sklá, samonosné zábradlia, sklá v kombinácii s drevom, nerezom, hliníkom atď.), no nie každý typ je vhodný do daného priestoru. Ak sa rozhodnete pre sklenené zábradlie, overte si aké sú možnosti kotvenia vybraného typu zábradlia. Aby bolo zábradlie pevné a bezpečné, je dobré brať do úvahy šírku prechodu, skladbu podlahy alebo schodiska (podlahové kúrenie, hrúbka stropnej dosky, predsadený sadrokartón, vyrovnávanie steny napr.).

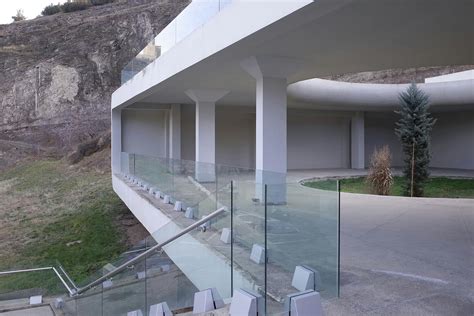

Základné rozdelenie druhov zábradlí podľa kotvenia

Sklenené zábradlia sa rozdeľujú podľa spôsobu uloženia a ukotvenia skla na nosnú časť zábradlia. Ďalej sa musí rozlišovať, či je zábradlie montované zhora alebo zboku.

• štvorstranne uložené zasklenie (výplne, vybavené samonosným madlom)
• štvorstranne uložené zasklenie, s madlom uchyteným v zasklení
• štvorstranne uložené zasklenie, plniace funkciu zábradlia bez madla
• trojstranne, dvojstranne alebo bodovo uložené zasklenie
• samonosné (upevnené v úrovni pochôdznej plochy) sklenené zábradlie so súvislým madlom alebo bez madla

Existuje niekoľko druhov sklenených zábradlí. Sklenené zábradlie môže byť bezrámové (inštalované bez rámov, upevňuje sa na stenu alebo podlahu pomocou špeciálnych čapov z nehrdzavejúcej ocele alebo špeciálnych montážnych profilov), bodové sklenené zábradlie (pripevnené na špeciálnych bodových konzolách), zábradlie namontované do kovového rámu, pripevnené k profilu alebo s nerezovými stĺpmi. Ak chcete zábradlie namontovať do kovového rámu (nerez, chróm a podobne), musíte sa v tom zmysle rozhodnúť najneskôr pred naliatím podlahového poteru.

Cena za bežný meter skleneného zábradlia závisí od spôsobu montáže, výberu skla a toho, či máme na hornej strane zábradlia držadlo alebo nie. Sklenené zábradlie je v porovnaní s inými druhmi zábradlí o niečo drahšie, ale bude vám slúžiť veľmi dlho, pretože sklo sa neopotrebováva. Ohľadom presnej ceny môžete poslať dopyt našim skúseným sklenárom, a tak dostanete viacero ponúk.
