Stropná konštrukcia je dôležitou súčasťou každej stavby, preto výber typu stropu musíme dôkladne zvážiť. Stropný systém Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Vďaka rýchlosti a jednoduchosti montáže si montovaný tehlový strop udržiava dlhoročnú tradíciu.
Zásady ukladania nosníkov a napojenie
Nosníky ukladáme podľa kladačského výkresu priamo na posledný rad tehál. Nosníky smú byť podopreté iba na koncoch (prostý nosník). V prípade veľkých nerovností je potrebné podklad pred ukladaním nosníkov vyrovnať betónovou vrstvou hr. 30-50 mm. Nosníky začíname ukladať vždy od kraja stropného poľa. Prvý nosník uložíme podľa kladačského výkresu, kde by mala byť vyznačená jeho osová vzdialenosť od priľahlej steny.
Vnútorné nosné steny tvoria spolu s obvodovými stenami nosný systém stavby. Pre ich murovanie platia tie isté zásady, ako pri obvodových stenách. Podmienkou je vhodné previazanie oboch stien, ktoré sa dá dosiahnuť súčasným murovaním alebo aspoň vytvorením vhodného zazubenia.
STROP BEZ NADBETONÁVKY POROTHERM BN
Konštrukčné detaily a vystuženie

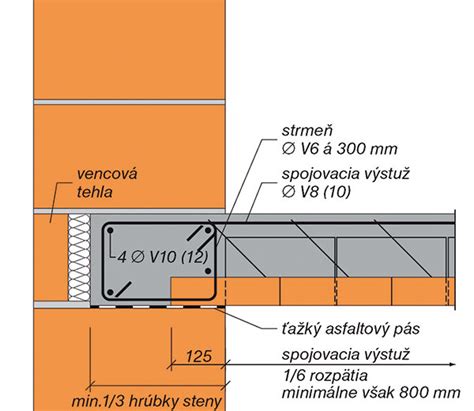

Na koncoch a v strede nosníkov sú strmene, ktoré sú ohnuté k hornému povrchu nosníkov. Do strmeňov na koncoch nosníkov vkladáme tzv. spojovaciu výstuž. Pre spojovaciu výstuž platí zásada: presah za vnútorný líc nosnej steny na dĺžku 1/6 rozpätia, minimálne však 0,8 m.
Technické parametre a postup prác:
- Výška venca: Je zhodná s výškou stropu a betónuje sa súčasne.
- Betón: Na zaliatie stropu používame betón triedy C 20/25.
- Stropné vložky: Ukladáme nasucho vždy medzi dva nosníky. Stropné vložky by nemali zasahovať nad nosnú stenu.
- Podopretie: Nosníky dlhšie ako 4,00 m treba podoprieť už pri ich ukladaní, aby nedošlo k poškodeniu v dôsledku nadmerného priehybu od vlastnej tiaže.
| Prvok | Funkcia / Parametre |
|---|---|
| Keramické nosníky | Nosný prvok, prierez 120x65 mm |
| Stropné vložky | Výplňový prvok, ukladajú sa nasucho |
| Spojovacia výstuž | Presah min. 0,8 m za líc steny |
| Betónová zálievka | Trieda C20/25, hrúbka dosky 40-70 mm |
Dôležité upozornenia pri betonáži
POZOR: Stojky podpier nesmú byť opreté priamo na nespevnený terén, aby sa pri zaťažení čerstvým betónom pri betonáži stropu nezaborili. V prípade, že pod stropom je nespevnený terén, musíme pod stojkami vytvoriť roznášacie pätky napr. z betónových dosiek. Pred betonážou treba najmä v letných mesiacoch stropné vložky a nosníky dôkladne poliať vodou, aby sa predišlo prudkému úbytku vody z čerstvého betónu vplyvom nasiakavosti keramického črepu.
Stropná konštrukcia dosahuje svoju navrhovanú únosnosť po uplynutí 28 dní od betonáže. Deliace priečky sa murujú až po odstránení montážneho podoprenia stropu. Pri styku deliacej priečky s obvodovou alebo vnútornou nosnou stenou sa nemusia vytvárať kapsy; previazanie sa realizuje pomocou plochých nerezových kotiev.
