Komínové systémy pre kondenzačné kotly: Výber, inštalácia a legislatíva

Voľba správneho komína pre moderné vykurovacie systémy, najmä pre kondenzačné kotly, je kľúčovým faktorom pre ich efektívnu a bezpečnú prevádzku. Na rozdiel od klasických spotrebičov, ako sú krby, kachle alebo staré plynové kotly, ktoré vyžadujú komínové vložky odolné voči vysokým teplotám spalín, kondenzačné kotly pracujú s výrazne chladnejšími spalinami. Teplo, ktoré by pri starších typoch kotlov unikalo komínom, je pri kondenzačných kotloch efektívne využité na vykurovanie. Synonymom úspornosti a efektívnosti v prípade spaľovacieho procesu je dosiahnutie čo najnižšej teploty spalín odchádzajúcich do komína, a tým využitia čo najvyššej teploty pre samotné vykurovanie. Zjednodušene povedané, čím menej tepla púšťame komínom, tým viac tepla nám zostane doma. Vyššie uvedenými vlastnosťami disponuje plynový kondenzačný kotol, ktorý je svojím konštrukčným prevedením a princípom fungovania určený na efektívne vykurovanie domácností, kancelárskych priestorov a iných objektov.

Prečo je potrebné prevložkovanie komína pre kondenzačný kotol?

Prevložkovanie komínov pre kondenzačné kotly je nevyhnutný proces pre zabezpečenie správneho a bezpečného fungovania moderných vykurovacích zariadení, ako sú kondenzačné kotly. Tieto kotly pracujú na inom princípe ako tradičné vykurovacie systémy, a preto potrebujú špecifický komínový systém, ktorý je odolný voči kondenzátu a agresívnym látkam vznikajúcim pri spaľovaní.

• Odolnosť voči kondenzátu: Kondenzačné kotly produkujú pri spaľovaní výrazne viac vlhkosti a nižšie teploty spalín, čo vedie k tvorbe kondenzátu v komíne. Tento kondenzát je často kyslý a môže poškodiť bežný komín. Vložkovanie špeciálnymi materiálmi zabezpečí odolnosť komína voči korózii a vlhkosti.
• Úprava priemeru komína: Kondenzačné kotly vyžadujú komíny s menším priemerom, aby sa dosiahla správna prevádzková účinnosť. Vložkovanie umožňuje prispôsobiť komín tak, aby bol ideálny pre kondenzačný kotol.
• Bezpečnosť a efektivita: Správne vložkovanie zabezpečí, že spaliny sú bezpečne odvedené z vykurovacieho systému, čím sa predchádza problémom, ako je spätný ťah spalín do obytných priestorov. Zároveň prispieva k vyššej účinnosti systému.

Typy komínových systémov a materiálov

Na vložkovanie komínov pre kondenzačné kotly sa používajú odolné a nekorozívne materiály. Komínové systémy musia byť na to prispôsobené. Každý komínový systém by mal mať certifikát, na ktorom sa to dá ľahko odkontrolovať. V prípade, ak sa jedná o rekonštrukciu kotolne a komín už stojí, treba sa pozrieť na komínový štítok, ktorý musí byť na viditeľnom mieste pri každom komíne, či spĺňa vyššie uvedené požiadavky.

Plastové komínové systémy (PPH)

Plastové vložky sú najčastejšie polypropylénové (PP) vložky, ktoré sú veľmi odolné voči kondenzátu a korózii, pričom sú vhodné pre nízke teploty spalín. Plastové systémy, najčastejšie z polypropylénu (PPH), sú špecificky určené pre nízkoteplotné kondenzačné kotly, pretože sú odolné voči kyslému kondenzátu. Ponúkajú sa v rôznych prevedeniach:

• Jednovrstvové systémy: Plastový systém odvodu dymu LAS sa skladá z pevných rúrok, tvaroviek s 87° odbočkami a príslušenstva PPH, PPH/nerezová oceľ - vysoko leštená, biely komaxit. Systém sa ponúka ako jednovrstvový v priemeroch od 60 mm do 315 mm. Jednovrstvový plastový systém odvodu spalín STARR pozostávajúci z pevných rúrok, tvaroviek a príslušenstva PPH. Je určený najmä na použitie v interiéri a na vložkovanie priamych komínových prieduchov. Používa sa na odvod spalín zo všetkých druhov spotrebičov. Je vhodný ako spoločný komín pre viacero pripojení plynových spotrebičov na viacerých podlažiach.
• Koncentrické systémy: Plastový systém odvodu dymu LAS sa ponúka aj ako koncentrický v priemeroch od 60/100 mm do 200/300 mm. Plastový systém odvodu dymu CAS sa skladá z pevných rúrok, tvaroviek s odbočkami 45°, 87° a príslušenstva PPH. Systém sa ponúka ako jednovrstvový systém v priemeroch od 60 mm do 315 mm a ako koncentrický systém s bielym plášťom z nehrdzavejúcej ocele s povrchovou úpravou v priemeroch od 110/160 mm do 200/300 mm. Plastový systém odvodu spalín pozostáva z koncentrických plných rúr PPH a tvaroviek - vysokoleštenej nehrdzavejúcej ocele, komaxitovaného bieleho plechu z nehrdzavejúcej ocele, matnej nehrdzavejúcej ocele a nehrdzavejúcej ocele s nepozinkovaným medeným povlakom. Je určený najmä pre komíny vo vonkajšom prostredí. Systém odvodu spalín LIL a LIB pozostáva z koncentrických pevných rúrok a tvaroviek z PPH/nerezovej ocele s vysokým leštením alebo bieleho komaxitu z nerezovej ocele. Sú určené predovšetkým pre vedenia spalín vo vnútornom prostredí. Plastový systém odvodu spalín LIK sa skladá z koncentrických pevných rúrok a tvaroviek PPH/PPH. Je určený najmä pre komíny vo vnútornom prostredí.
• Flexibilné systémy: Jednovrstvový plastový systém odvodu dymu FLEX pozostáva z flexibilných hadíc, tvaroviek a príslušenstva. Je špeciálne navrhnutý na zasúvanie rovných a šikmých komínových prieduchov.

Tieto systémy sa používajú na odvod spalín z plynových a kondenzačných kotlov s maximálnou teplotou spalín na hrdle spotrebiča 120 °C. Sú určené pre podtlakové aj pretlakové spalinové cesty.

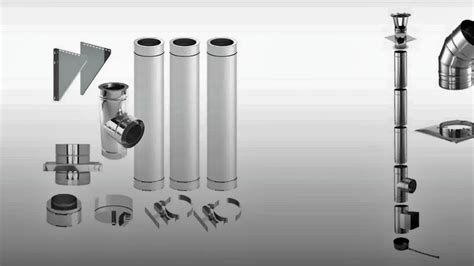

Nerezové a hliníkové komínové systémy

Nerezové vložky sú špeciálne nerezové vložky, vhodné pre kondenzačné kotly, pretože sú odolné voči kyselinám a korózii spôsobenej kondenzátom. Používajú sa predovšetkým v prípadoch, keď plastové vložky nie sú vhodné, napríklad pri vyšších teplotách spalín.

Kovový komín pre kondenzačný plynový kotol používa základný nerezový materiál triedy EN 1:4404 s hrúbkou steny 0,6 - 0,8 - 1,0 mm, alebo vysoko kvalitné vložky s hrúbkou 0,8 a 1,0 mm triedy EN 1:4828 pre komíny, kde sa spaľuje prioritne tuhé palivo a to drevo. Koncentrický dymovodný systém z nehrdzavejúcej ocele ALMEVA Double DK z ocele odolnej voči kyselinám a vlhkosti. Dvojvrstvové systémy z nehrdzavejúcej ocele sú odolné proti vlhkosti, sú pre podtlakovú a pretlakovú prevádzku.

V ponuke sa nachádzajú aj hliníkové pre turbo kotly (60/100, 80/125), často v kombinácii s plastom, napríklad komín plast hliník 100/60.

Kovové komínové systémy sa delia na:

• Kovový dvojplášťový komínový systém z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou: Je skladaný z jednotlivých komponentov. Je určený na odvod spalín od spotrebičov na tuhé, kvapalné a plynné palivá. Pre kvapalné a plynné palivá je použiteľný ako v podtlakovej, tak aj v pretlakovej prevádzke. Pre tuhé palivá je použiteľný v podtlakovej prevádzke, pri spôsobe prevádzky s otvorenou spaľovacou komorou.
• Kovový dvojplášťový systémový komín s priebežnou tepelnou izoláciou charakterizovaný farebným vonkajším obalom: Je vhodný pre pece, krby a kotly na tuhé palivá a kotly na plyn.

Vzduchovo-spalinové komínové systémy

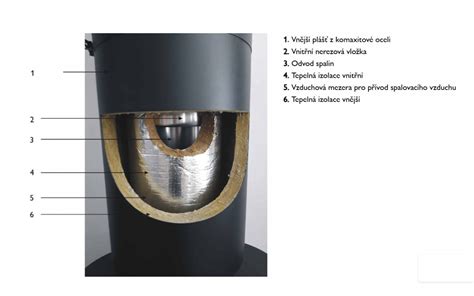

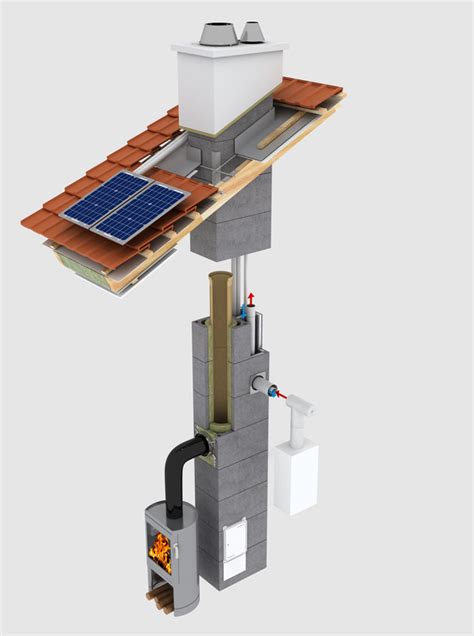

Tieto systémy sú špeciálne navrhnuté pre kondenzačné spotrebiče a umožňujú súčasný prívod spaľovacieho vzduchu a odvod spalín jednou koncentrickou rúrou.

• Pre interiérové použitie: Kovový vzduchovo-spalinový komínový systém pre prívod spaľovacieho vzduchu a odvod spalín od jedného plynového spotrebiča jednou koncentrickou rúrou. Ochladzovanie vnútorného plášťa komínového systému vzduchom vyhovuje pre pripojenie plynového kotla na komín vedený v interiéri (bez významnému ochladzovaniu komína v exteriéri).
• Pre exteriérové použitie: Kovový vzduchovo-spalinový komínový systém pre prívod spaľovacieho vzduchu a odvod spalín od jedného plynového spotrebiča jednou koncentrickou rúrou. Komín umiestnený v exteriéri je z pravidla z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou skladaný z jednotlivých komponentov. Nasávanie vzduchu sa vykoná nasávacím komponentom. Samozrejmosťou je dokonalá tesnosť v pretlaku.
• Pre viacero spotrebičov: Vzduchovo-spalinový komínový systém pre prívod spaľovacieho vzduchu a odvod spalín od viacerých plynových spotrebičov koncentrickým spôsobom. Ideálne riešenie pre pripojenie kondenzačných spotrebičov v bytových domoch, prípadne využiteľný pri dostavbe komínového telesa do už existujúcich bytových domov.

V našom produktovom portfóliu sú to napríklad trojvrstvové komínové systémy Jeremias DW-ETN-AL alebo DW-AL. Trojvrstvový systém CERASTEEL z nehrdzavejúcej ocele s izostatickou vložkou je vhodný pre všetky typy palív a pre všetky typy spotrebičov pracujúcich vo vákuu aj v pretlaku. Trojvrstvový vysokotlakový systém z nehrdzavejúcej ocele Almeva HDW25. Je vhodný na odvod spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Je určený pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke. Systém je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku. Všestranný trojvrstvový komínový systém Almeva Triple DW25 z nehrdzavejúcej ocele je vhodný pre všetky typy palív a všetky typy spotrebičov, ktoré pracujú v podtlakovej aj pretlakovej prevádzke. Trojvrstvový komínový systém z nehrdzavejúcej ocele Almeva Triple DW25 black je vhodný na vnútorné aj vonkajšie inštalácie. Jednovrstvový vysokotlakový systém z nehrdzavejúcej ocele Almeva HEW. Je vhodný na odsávanie spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Je určený pre pevné, kvapalné a plynné palivá prevádzkované vo vysokotlakovej prevádzke. Komín je vyrobený z nehrdzavejúcej ocele triedy 1.4404. Systém je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku. Trojzložkové komínové systémy EIB a EIZ sa používajú na odvod spalín zo zariadení spaľujúcich plynné, kvapalné a pevné palivá. Môže sa používať v podtlakovom aj pretlakovom režime.

Postup pri prevložkovaní komína

Pod pojmom vyvložkovanie komína sa rozumie zavedenie vložky do tela komína. Tento postup sa používa najmä z dôvodu priaznivej ceny a rýchlosti renovácie komína, ktorej zväčša predchádza frézovanie, potrebné pre vytvorenie dostatočného otvoru na samotnú montáž systému. Vložkovanie komínov je dobré zveriť profesionálnym pracovníkom so skúsenosťami, ktorí odporučia kvalitné materiály, oboznámia vás s postupom vložkovania komína a vypracujú vám individuálnu cenovú ponuku.

1. Prehliadka komína: Pred samotným vložkovaním je potrebné dôkladne skontrolovať stav komína a jeho štruktúru. Na tento účel sa často používa inšpekčná kamera.
2. Výber vhodnej vložky: Na základe technických parametrov kotla a stavu komína sa vyberie vhodný typ vložky (plastová alebo nerezová). Pri návrhu komína je potrebné stanoviť jeho parametre. V mnohých prípadoch si už samotní výrobcovia kondenzačných kotlov stanovujú potrebné priemery. No v prípade ak nie, treba si overiť funkčnosť komínového systému v prepočtovom programe.
3. Inštalácia vložky: Vložka sa nainštaluje do komína, pričom sa zabezpečí, že je správne upevnená a spojená s kotlom. Dôležité je, aby systém fungoval v súlade so všetkými technickými a legislatívnymi požiadavkami.
4. Kontrola a revízia: Po inštalácii vložky sa vykonáva kontrola celej sústavy a revízia, ktorá zabezpečí, že všetko funguje správne a bezpečne.

Legislatíva a dôležité aspekty pri výmene kotla

Výmena kotla je definovaná v stavebnom zákone č. 25/2025 Z.z. § 18 odst. 4 ako údržba stavby. Pri výmene kotla je nevyhnutné preveriť typ spotrebiča. Základným predpisom je vyhláška č. 401/2007 Zb. … o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii …

Dôležité body k dodržaniu:

• Povinnosť ohlásenia stavebnému úradu v prípade, kedy by výmena kotla mohla ovplyvniť stabilitu stavby, protipožiarnu bezpečnosť stavby, jej vzhľad vo verejnom priestore alebo životné prostredie, prípadne ak stavba je kultúrnou pamiatkou.
• Bez ohlásenia a bez rozhodnutia o stavebnom zámere, ak ide o opravu a výmenu technických systémov budov a ich súčastí, t.z., že údržba stavby si vyžaduje stavebné práce potrebné na udržanie funkčného stavebno-technického stavu a prevádzky stavby počas jej životnosti bez zásahu do nosnej konštrukcie a bez zmeny spôsobu užívania alebo vonkajšieho vzhľadu, najmä bežná údržba, úprava, oprava a výmena vnútorného vybavenia.
• Vyhláška č. 532/2002 Z. z., ustanovuje podrobnosti o všeobecných technických požiadavkách na výstavbu a uvádza, že každý pripojený spotrebič musí vyhovovať:
  • danému druhu plynu a prevádzkovému pretlaku,
  • môže byť podľa svojho prevedenia umiestnený len v priestore, ktorý svojím objemom, účelom, prípadne množstvom privádzaného vzduchu zodpovedá menovitému tepelnému výkonu a funkcii spotrebiča.
• Odporúča sa poradiť sa s autorizovaným projektantom, ktorý posúdi a naprojektuje výmenu kotla. Usmerní Vás, aby pri výmene kotla boli dodržané body A) a B).
• STAVEBNÍK SI PRED VÝMENOU KOTLA MUSÍ PREVERIŤ TYP SPOTREBIČA, KTORÝ CHCE VYMENIŤ!
• Poloha spotrebiča, jeho veľkosti, stavebné vlastnosti materiálov v mieste inštalácie a spôsob používania nesmie ohrozovať zdravie, životy osôb, zvierat a majetok.
• Pri zmene priestoru (napr. stavebná úprava, výmena okien a dverí, spôsob a rozsah vetrania, prívod vzduchu pre spaľovanie a odvod spalín), v ktorom je spotrebič umiestnený, je nevyhnutné vykonať opätovné posúdenie všetkých požiadaviek pre bezpečné a spoľahlivé používanie daného spotrebiča.
• Neznalosť nielenže neospravedlňuje pred zákonom, ale v tomto prípade ohrozuje aj zdravie obyvateľov domu.

Najčastejšie problémy a ich riešenia pri komínových systémoch pre kondenzačné kotly

Užívatelia sa často stretávajú s problémami pri prevádzke kondenzačných kotlov, najmä ak sú ich komínové systémy nevhodne navrhnuté alebo inštalované. Správna funkčnosť napojenia kotla do vykurovacej sústavy je kľúčová.

Nedostatočný prívod vzduchu a problémy s kondenzátom

Napríklad, mám kondenzačný kotol Vaillant 226 s prietokovým ohrevom. Umiestnený ho mám v pivnici (teplota 15 st.), potom prechádza kuchyňou starým nepoužívaným komínom (izbová teplota) a ústi do povaly. Celková dĺžka komína je 2x koleno 87 st. a dĺžky potrubí 840 cm a 50 cm. Z toho je dĺžka 470 cm v nevykurovanom priestore (povala). Podľa výrobcu je maximálna dĺžka dymovodu 12 m, z čoho každé koleno mínus 1 m, maximálne 5 m v studenej oblasti. A teraz k problému, kúrim do podlahovky a max teplotu na kotli do kúrenia mám nastavenú na 38 st., problém vzniká, keď sa spustí ohrev TUV, vtedy kotol 2 až 3 krát akoby nebol schopný spustiť ohrev vody pre nedostatok vzduchu a len tak pufne. Chybu nevyhadzuje. Po zložení krytu z kotla a saním vzduchu z miestnosti bez problémov.

Možné riešenie: Nedostatočný prívod spaľovacieho vzduchu, najmä pri vyššom výkone ohrevu TÚV, môže byť spôsobený obmedzeným prietokom vzduchu cez komínový systém, zvlášť ak je jeho časť vedená v chladnom prostredí (povala). Pri turbo kotloch s možnosťou nasávania vzduchu z vonka a odvádzaním spalín do starého tehlového komína, je potrebné zvážiť stav komína a priemer vložky (napr. hliníková vložka do priemeru 10 cm a dĺžky 6-7 metrov). Rúra by však musela byť vyspádovaná v správnom smere pod uhlom 10 stupňov. Nešťastím je, že nikto neurobil prepočet odporu a ani nezmeral podtlakovú silu komína. Turbokotlík s malým vyústením, kolienkom a navyše opačné vyspádovanie - smerom dolu do komína. Tu veru nemôže fungovať výmena vzduchu.

Vplyvom nízkych teplôt v pivničnom priestore, polohy domu priamo pod horou a „škrtenia“ kotla na minimálne horenie (aby sa nemuselo často prikladať) teploty splodín dosahovali 40 až 60 °C, dochádzalo k vnútornému orosovaniu, rosa na seba postupne viazala častice dymu a tak sa vytváral decht - vlhká čierna usadenina. Ktorá firma domácim potvrdila záručný list kotla, keď ani komín nevyvložkovali?

Nevhodné zapojenie dymovodu

Majiteľ si kúpil komínový systém a sám si ho vystaval. Niekto mu poradil, že podľa výstupného prierezu na kotle musí byť aj prierez komínového prieduchu. Okrem tohto omylu nebral do úvahy ani výšku komína a atmosférické tlaky. Dymovod napojil profesionálnymi dielmi napevno - bez akejkoľvek dilatácie do šamotového hrdla; vplyvom teploty sa tento materiál roztiahol tak, že odtrhlo šamotové zaústenie. Prípojka kotla má mať menší vnútorný prierez, 5-milimetrovú medzeru na dilatáciu, ktorú zabezpečí tesnenie „azbestovou“ šnúrou.

Zabudli, že treba zrátať výkony oboch spotrebičov, výstupné prierezy hrdiel a zabezpečiť redukciu v časti, kde sa napája jeden kotol do druhého, do spoločného dymovodného zberača. Toto je nevhodný materiál a zapojenie dvoch spotrebičov do komína, ktorý je poddimenzovaný, je tiež nesprávne. Oba kotly majú prerušovač ťahu, pričom každý z nich znižuje podtlakovú silu komína. Domáci si myslel, že na spotrebič na tuhé palivo nepotrebuje komínový ťah. Jeho cieľom bolo vykúriť odpadovým teplom susednú miestnosť, kadiaľ cez stenu viedol vodorovne dymovodnú rúru. 90-stupňové kolená vytvorili turbulentné zlomy, účinná výška komína bola taká nízka, že išlo doslova o život. Podtlaková sila komína bola totiž taká nízka, že mu to jednoducho nemohlo fungovať. Ohybné hadice treba zapájať profesionálne.

Koncentrické zapojenie na komín tak, že keď sa pozrieme smerom od komína postupne až k tretiemu vyústeniu, zistíme, že na odvod spalín slúži jednoplášťová hliníková nevyspádovaná rúra, ktorej prierez sa ani postupne po každom pripojení spotrebiča nezväčšuje. Nejde ani o prípad dostatočne nadimenzovaného dymovodu so spoločným veľkým prierezom, ktorý by však musel mať za posledným pripojením kontrolný otvor alebo aspoň v prednej časti v mieste centrálneho zberača. Hlavný dymovod by sa mal napájať na hlavný zberač pod uhlom 45 stupňov. Zapojenie by bolo možné iba vtedy, ak by súčasťou inštalácie bol aj rozdeľovač, ktorý by zabezpečil, aby jedna časť rúry bola vyhradená na nezávislé nasávanie a druhá by slúžila ako odtok pri vyústení kotla.

Chyby v inštalácii a materiáloch

Čo ak sú napojené na falcované hliníkové rúry, ktoré sú už čiastočne zatečené, a stabilizáciu celého komína má zaistiť PUR pena v podlahovej časti? Okrem toho, že PUR pena sa môže vznietiť, zabránilo sa aj potrebnej dilatácii komína. Vedú tu dve rúry na plynový spotrebič a jedna na tuhé palivo. Neuveriteľné je, že realizačná firma a aj kominári odsúhlasili takúto realizáciu, a pritom je proti norme a logike, že popri antikorovom neopláštenom komíne v spoločnej šachte vedú elektrické káble, ktoré sa opierajú o komín. Ako to má byť správne? Všetko oddelené a vo zvláštnych šachtách. Komínové telesá môžu byť spolu, ale iba ak antikorový komín dostane plášť. Veď predsa musí odolať prípadnému vnútrokomínovému požiaru. Keby sem dali viacvrstvový komínový systém alebo komíny obmurovali, situácia by nebola taká nebezpečná. Nestabilné zaústenie mali riešiť konzolami, dilatačnými prvkami, ktoré profesionálni výrobcovia dokážu vyrobiť. Ležaté rozvody v tej istej šachte: plynové spotrebiče sú napojené takzvanými husacími krkmi, tlaková tesnosť jednotlivých spojov je znížená a tiež aj podtlaková sila komína, ktorá nebude mať takú silu, aby mohla spaliny z ležatých rozvodov vytiahnuť. Zapamätajte si: Komín musí byť viacvrstvový.

Voľba správneho komínového systému je pre kondenzačný kotol kľúčová pre jeho dlhodobú a bezpečnú prevádzku. Vždy je vhodné poradiť sa s odborníkom. Najbližšie, keď budete navrhovať alebo riešiť vykurovacie zariadenie, neváhajte nás kontaktovať a spoločne nájdeme optimálne riešenie pre Váš komínový systém.
