Moderné vykurovacie systémy, a najmä podlahové kúrenie, vyžadujú presnú a spoľahlivú reguláciu pre optimálnu tepelnú pohodu a energetickú účinnosť. Kľúčovým prvkom, ktorý toto riadenie umožňuje, je servopohon pre rozdeľovač podlahového kúrenia.
Čo je servopohon a ako funguje?
Servopohon pre rozdeľovač podlahového kúrenia je malé elektrické zariadenie namontované na ventily rozdeľovača, ktorého úlohou je automaticky otvárať alebo zatvárať prietok vody v jednotlivých vykurovacích okruhoch. Tieto termoelektrické servopohony automaticky zabezpečujú otváranie, uzatváranie a reguláciu prietoku prevádzkovej látky v systémoch vykurovania a chladenia. Najčastejšie sa používajú pre vykurovacie telesá, fan-coilové jednotky, podlahové vykurovanie, chladiace stropy a konvektory.
Elektrický servopohon na rozdeľovači podlahového kúrenia funguje na princípe elektrického impulzu, ktorý spúšťa jeho mechanizmus otvárania alebo zatvárania ventilu. Najčastejšie spolupracuje s izbovým termostatom. Keď termostat zistí, že teplota v miestnosti klesla pod nastavenú úroveň, pošle signál servopohonu. Servopohon zahreje termický prvok alebo aktivuje motor, ktorý stlačí trnie ventilu, čím otvorí prietok teplej vody konkrétnym vykurovacím okruhom, ktorý je zvyčajne zodpovedný za dodanie tepla do konkrétnej miestnosti.
Po dosiahnutí nastavenej teploty v miestnosti (ktorú sme nastavili na termostate), termostat preruší signál a servopohon uzavrie ventil, čím zastaví prívod teplej vody a zastaví prietok. Celý proces prebieha automaticky, čo umožňuje presné riadenie teploty v každej miestnosti. Vďaka tomu systém podlahového kúrenia funguje efektívne a presne, zabezpečujúc tepelnú pohodu a úsporu energie. Servopohony sú kľúčovým prvkom moderných inštalácií, kde je každý okruh riadený individuálne.
Typy servopohonov: NC a NO
Servopohony pre rozdeľovače podlahového kúrenia sa vyrábajú v dvoch základných verziách: NC (Normally Closed - normálne zatvorený) a NO (Normally Open - normálne otvorený).
NC (Normally Closed) servopohony
Servopohony NC sú najčastejšie používané riešenie. V stave bez napájania zostáva ventil zatvorený, čo znamená, že neprepúšťa vodu. Až po prijatí elektrického signálu, napríklad od termostatu, servopohon otvorí ventil a umožní prietok teplej vody daným vykurovacím okruhom.
NO (Normally Open) servopohony
Servopohony NO fungujú opačne. V pokojovom stave, teda bez napätia, zostáva ventil otvorený. Zatvára sa až po prijatí signálu. Výber správneho typu servopohonu závisí od projektu inštalácie, typu riadenia a preferencií používateľa a inštalatéra. Dôležité je zvoliť servopohon NC (normálne zatvorený), alebo NO (normálne otvorený), pričom závisí to od charakteru inštalácie.
Kľúčové aspekty pri výbere servopohonu
Pri výbere servopohonu pre rozdeľovač podlahového kúrenia si treba dať pozor na niekoľko kľúčových vlastností, ktoré ovplyvňujú jeho kompatibilitu, životnosť a spoľahlivosť. Inak servopohon nemusí sedieť na konkrétny rozdeľovač.
- Závit servopohonu a ventilov rozdeľovača: Zohľadniť závit servopohonu a ventilov rozdeľovača podlahového kúrenia. Najčastejšie sa stretávame so závitom M30x1,5, ale niektoré rozdeľovače môžu vyžadovať adaptéry alebo servopohony s iným typom spojenia. Väčšina rozdeľovačov, ako napríklad rozdeľovače značky Nordic Tec, sú prispôsobené práve pre závit M30x1,5, a k nim bude pasovať väčšina servopohonov na trhu. Termoelektrické servopohony umožňujú jednoduchú inštaláciu bez použitia špeciálnych nástrojov: do systému sa najčastejšie zapájajú pomocou závitu M30x1,5 mm s prevlečnou maticou.
- Napájacie napätie: Ďalším dôležitým aspektom je napájacie napätie. Servopohony sa zvyčajne vyrábajú v verziách 230V alebo 24V. Výber závisí od typu elektrickej inštalácie a systému riadenia. Servopohony 24V sa často používajú v pokročilejších systémoch s centrálnou riadiacou jednotkou, zatiaľ čo 230V sú bežné v jednoduchších domácich inštaláciách.
- Typ ovládania (NC/NO): Ako už bolo popísané, je dôležité zvoliť medzi NC (normálne zatvorený) a NO (normálne otvorený) typom v závislosti od charakteru inštalácie.
- Doplnkové parametre: Môžete tiež venovať pozornosť času otvárania (napr. 2-5 minút) a triede tesnosti (napr. IP54).
- Kompatibilita s termostatmi: Treba skontrolovať, či je daný servopohon kompatibilný so sterovacími termostatmi, ktoré máme. Termoelektrické servopohony umožňujú dvojbodové, trojbodové a proporcionálne ovládanie.
Spoľahlivosť a riešenie problémov servopohonov
Servopohony pre rozdeľovač podlahového kúrenia sú väčšinou spoľahlivé a poruchy sú zriedkavé. Avšak v priebehu času sa môžu vyskytnúť určité prevádzkové problémy. Jedným z najčastejších je nečinnosť servopohonu na signál z termostatu, čo môže byť spôsobené poškodeným káblom, chýbajúcim napätím alebo poruchou samotného servopohonu. Ďalším typickým problémom je zaseknutie trňa ventilu, najmä ak bol systém dlho nečinný. V takých prípadoch servopohon nedokáže otvoriť alebo zavrieť ventil, čo vedie k chýbajúcemu alebo trvalému prietoku.

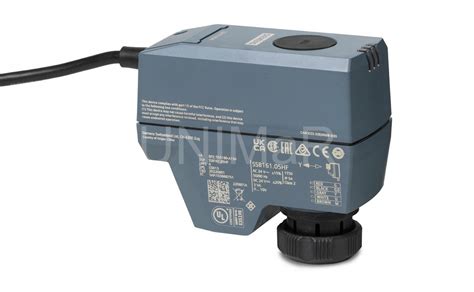

Vyhnúť sa problémom vyžaduje predovšetkým správnu inštaláciu podľa návodu výrobcu, ako aj pravidelné kontroly inštalácie a funkčnosti riadiaceho systému. Väčšina servopohonov funguje spoľahlivo a bez problémov, za predpokladu, že nejde o produkt z najnižšej cenovej kategórie, ako sú najlacnejšie ázijské noname výrobky. Značkové servopohony pre podlahové kúrenie môžu byť dôkladnejšie testované a často majú doplnkové funkcie, ako indikátor polohy ventilu alebo ochranu proti zaseknutiu. Odborníci však často zastávajú názor, že miera poruchovosti je podobná u väčšiny značiek, s výnimkou tých najlacnejších.
