Hlavný vypínač rozvádzača: Kľúč k bezpečnej a spoľahlivej elektroinštalácii

Vitajte v našej exkluzívnej kategórii Rozvádzače, kde spojenie moderných technológií a spoľahlivosti vytvára optimálne prostredie pre vaše elektrické projekty. Rozvodné skrine sú srdcom vašej elektrickej inštalácie, a preto sme vybrali len tie najkvalitnejšie. Naša ponuka rozvodných skríň vám poskytuje všetko, čo potrebujete pre organizovanú a bezpečnú distribúciu elektrickej energie vo vašom dome alebo firme. Bez neho by elektrické rozvody v dome, byte, priemyselnej budove, výrobnej hale alebo akejkoľvek inej budove nemohli fungovať bezpečne. Tento článok sa podrobne venuje problematike hlavných vypínačov v bytoch, ich typom, parametrom a dôležitosti správneho výberu.

Rozvádzač vs. Rozvodnica: Pochopenie rozdielov

Je dôležité rozlíšiť medzi pojmami "rozvádzač" a "rozvodnica". Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Elektrický rozvádzač teda predstavuje akési centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov a zariadení v budove. Zariadenie musí spĺňať stanovené normy a predpisy a zhotovuje ho výrobca. S elektromerovým rozvádzačom by navyše mala manipulovať len oprávnená osoba s príslušným vzdelaním alebo osvedčením.

Rozvodnica je na druhej strane jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Navyše platí, že k takémuto zariadeniu a jeho obsluhe má prístup bežne aj laik bez potrebného osvedčenia a dokáže v prípade potreby napríklad odstaviť nejaký obvod.

Komponenty elektrického rozvádzača a ich funkcie

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko majú svoju funkciu. Taktiež sa od nich odvádza kapacita/veľkosť elektrického rozvádzača.

• Kryt a skrinka: Vyrobené z odolných materiálov, ako je oceľ alebo plast, slúžia na ochranu vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Typy a prevedenia rozvádzačov sa líšia podľa materiálu: plastové sú ľahké a cenovo dostupné, kovové odolnejšie a poskytujú lepšiu ochranu, zatiaľ čo extra odolné oceľové sú ideálne pre náročné prevádzkové podmienky. Trieda krytia IP hovorí o tom, ako je rozvodná skrinka odolná voči vniknutiu cudzích predmetov a vody.
• Prípojnica: Je lišta, nosný prvok pre všetky elektrické rozvody v rozvádzači.
• Ističe: Sú kľúčovými ochrannými prvkami, ktoré chránia obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a zariadení.
• Prúdové chrániče (RCCB): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v kábloch a v prípade zistenia nebezpečného rozdielu prúd odpoja.
• Svorkovnice a prepojovacie lišty: Slúžia na organizáciu a distribúciu elektrických vodičov.
• Ďalšie komponenty: Okrem uvedených môžete v útrobách rozvádzača nájsť poistky, spínače, transformátory, meniče napätia alebo rôzne automatizačné moduly. Univerzálna biela krycia lišta (záslepka) ADS 12W slúži na zakrytie nevyužitých modulových výrezov v elektrických rozvádzačoch, čím prispieva k estetickému vzhľadu a ochrane.

Čo je hlavný vypínač a aký je jeho účel?

Hlavný vypínač, nazývaný aj hlavný odpojovač záťaže alebo modulárny vypínač, je elektroinštalačný prvok, ktorý slúži na ručné a bezpečné odpojenie celej elektrickej inštalácie alebo jej definovanej časti od elektrickej siete. Na rozdiel od ističa, hlavný vypínač sám o sebe neposkytuje ochranu pred nadprúdom alebo skratom. Jeho primárnou funkciou je zabezpečiť viditeľné a galvanické oddelenie obvodu, čím umožňuje bezpečné vykonávanie údržby, opráv alebo reagovanie na mimoriadne situácie. V praxi to znamená, že ak potrebujete napríklad vymeniť žiarovku, zásuvku, vypínač, alebo vykonať akúkoľvek inú prácu na elektroinštalácii, hlavný vypínač vám umožní bezpečne odpojiť napájanie bez nutnosti siahať na jednotlivé ističe alebo chodiť k elektromeru. Toto je obzvlášť dôležité v situáciách, keď je potrebné zabezpečiť, aby sa napájanie nemohlo náhodne obnoviť, čo je kľúčové pri procesoch ako Lockout/Tagout (LOTO), kde sa páčka vypínača môže aj uzamknúť. Rýchle zhrnutie: Hlavný vypínač Eaton IS-32/3 je základným prvkom bezpečnosti v rozvádzači. Slúži na ručné vypnutie celej inštalácie alebo jej časti (napr. pri údržbe alebo havárii).

„Hlavný (modulárny) vypínač nechráni obvod tak ako istič. Nechráni ho vôbec.“ Toto tvrdenie zdôrazňuje esenciálny rozdiel: zatiaľ čo istič je aktívnym bezpečnostným prvkom, ktorý monitoruje prúd a reaguje na anomálie, hlavný vypínač je pasívnym prvkom pre manuálne ovládanie.

Hlavný vypínač verzus istič: Kľúčové rozdiely

Elektrický istič je ochranný elektroinštalačný prvok, ktorý chráni elektroinštaláciu pred nadprúdom a skratom. Ističe teda preberajú úlohu klasických tavných poistiek. Na rozdiel od ističa, ktorý reaguje automaticky pri prekročení menovitého prúdu alebo pri skrate, hlavný vypínač funguje výlučne na manuálne ovládanie. Jeho úloha je odpojiť prúd, nie ho obmedziť pri preťažení. Istič samočinne vypne pri skrate alebo preťažení. Vypínač (IS) nemá spúšť, slúži len na ručné zapnutie a vypnutie obvodu. V prípade, že ide o kompaktný prístroj združujúci v jednom celku chránič + istič, je ho možno použiť v rozvádzači ako hlavný vypínač. Pozor, prúdový chránič nemôže fungovať ako istič.

Hlavný vypínač v bytovom rozvádzači: Prečo ho potrebujeme?

V bytových rozvádzačoch plní hlavný vypínač niekoľko dôležitých funkcií:

• Bezpečnosť pri Údržbe: Umožňuje jednoduché a bezpečné odpojenie celej inštalácie pri akýchkoľvek prácach. Toto je nevyhnutné pre ochranu pred úrazom elektrickým prúdom.
• Núdzové Odpojenie: V prípade požiaru, závažnej poruchy alebo inej mimoriadnej udalosti je hlavný vypínač najrýchlejším spôsobom, ako odpojiť napájanie celého bytu.
• Jednoduché Ovládanie: V porovnaní s hľadaním a vypínaním jednotlivých ističov, jeden hlavný vypínač je oveľa intuitívnejší a rýchlejší na použitie.
• Možnosť Plombovania: V niektorých prípadoch môže byť hlavný vypínač plombovateľný, čo zabraňuje neoprávnenému zásahu.
• Servisovateľnosť: To isté platí, ak potrebujete vymeniť žiarovku, vypínač, zásuvku… vypnete hlavný vypínač a odpojíte všetko. Nemusíte premýšľať a tŕpnuť, či vás „nekopne“.

Parametre a Typy Hlavných Vypínačov

Pri výbere hlavného vypínača je potrebné zohľadniť niekoľko kľúčových parametrov, ktoré určujú jeho vhodnosť pre konkrétnu aplikáciu.

Menovitý prúd a počet pólov

Menovitý prúd (udávaný v Ampéroch, A) je jedným z najdôležitejších parametrov. Vyjadruje maximálny trvalý prúd, ktorý môže vypínačom bezpečne pretekať. Pre bytové rozvádzače a 1-fázové inštalácie sa bežne používajú vypínače s menovitým prúdom 25 A, 32 A alebo 40 A. V domoch s vyššou spotrebou alebo pri 3-fázových inštaláciách môžu byť potrebné silnejšie vypínače, napríklad 63 A. S prúdom 32 A je dimenzovaný pre menšie 3-fázové prívody, napríklad v bytoch, chatách alebo pre podružné rozvádzače v garáži.

Počet pólov (alebo fáz) udáva, koľko vodičov dokáže vypínač súčasne odpojiť:

• Jednopólový (1P): Vypína iba fázový vodič (L). Používa sa pre jednofázové obvody.
• Dvojpólový (2P): Vypína fázový (L) a neutrálny (N) vodič. Používa sa pre jednofázové obvody, kde je potrebné odpojiť oba vodiče.
• Trojpólový (3P): Vypína tri fázové vodiče (L1, L2, L3). Používa sa pre 3-fázové obvody.
• Štvorpólový (4P): Vypína tri fázové vodiče (L1, L2, L3) a neutrálny vodič (N). Používa sa pre 3-fázové obvody s potrebou odpojenia neutrálneho vodiča.

Dôležitou otázkou je aj dostupnosť 3-fázových vypínačov s malou šírkou. Existujú užšie varianty, napríklad 1-modulové (13 mm) alebo 2-modulové (36 mm) vypínače, ktoré môžu byť riešením v preplnených rozvádzačoch. Napríklad, spomínaný vypínač Eaton IS-32/3 má šírku 3 moduly (52,5 mm).

Vypínacia schopnosť a kategória použitia

Vypínacia schopnosť (udávaná v kA) vyjadruje maximálny skratový prúd, pri ktorom sa istič alebo vypínač dokáže bezpečne vypnúť. V domových inštaláciách sa bežne používajú ističe so 6 kA vypínacou schopnosťou (tj. 6 000 A). Pre hlavné vypínače, ktoré nie sú primárne určené na ochranu pred skratom, je táto hodnota menej kritická, ale stále dôležitá v kontexte celkovej bezpečnosti systému.

Kategória použitia (napr. AC-22A, AC-23A) definuje, na aký typ záťaže je vypínač určený. Kategória AC-23A je napríklad vhodná pre spínanie motorov a iných záťaží s vyššími rozbehovými prúdmi.

Typy montáže a vyhotovenia

Hlavné vypínače sa najčastejšie montujú na DIN lištu (TH35) v rozvádzači. Existujú však aj iné typy, napríklad robustnejšie vypínače pre povrchovú montáž. Montáž a zapojenie: Vypínač sa montuje na DIN lištu.

Prehľad vybraných hlavných vypínačov

Umiestnenie hlavného vypínača v rozvodnici a dôležitosť správneho uzemnenia

Diskusia o optimálnom umiestnení hlavného vypínača v rozvodnici je častá. Hoci neexistuje jedno univerzálne pravidlo, ktoré by vyhovovalo všetkým situáciám, existujú preferované postupy a logické úvahy:

• Analógia smeru energie a čítania: Niektorí preferujú umiestnenie hlavného vypínača vľavo, čo je analogické so smerom toku energie zľava doprava a našimi zvyklosťami čítania. Toto umiestnenie môže tiež zodpovedať poradiu fáz na vypínači zľava doprava (L1-L2-L3).
• Prístupnosť pre obsluhu: Dôležitým faktorom je ľahká dostupnosť hlavného vypínača pre obsluhu. Spodná lišta býva často prístupnejšia, čo by naznačovalo umiestnenie hlavného vypínača v spodnej časti rozvodnice. Taktiež sa odporúča, aby bol hlavný vypínač priestorovo oddelený od ostatných prvkov (ističov), čím je ľahšie viditeľný a ovládateľný.
• Blízkosť napájacieho kábla: Častým odporúčaním je osadiť hlavný vypínač čo najbližšie k napájaciemu káblu rozvádzača. Toto minimalizuje dĺžku prívodných vodičov a zjednodušuje zapojenie. V tomto prípade sa vedľa vypínača často inštaluje zvodič prepätia, ktorý sa taktiež pripája čo najkratšími vodičmi, predovšetkým PE (ochranným vodičom).
• Priestorové a praktické dôvody: Umiestnenie vpravo by sa mohlo zdať podivné, ale môžu preň existovať priestorové dôvody alebo potreba skrátenia káblov. V niektorých prípadoch môže byť hlavný vypínač umiestnený ďalej od káblov vedúcich k jednotlivým okruhom, aby sa s nimi dalo lepšie manipulovať počas zapájania rozvodnice.

Správne uzemnenie je nevyhnutné pre ochranu pred úrazom elektrickým prúdom a pre správnu funkciu ochranných zariadení. Žltozelený vodič s označením PE je ochranný vodič a vedie priamo bez prerušenia k spotrebičom a kovovým častiam, ktoré by sa mohli dostať pod napätie.

Farby vodičov a ich význam

Podľa slovenských technických noriem (STN) majú vodiče štandardizované farby:

• Hnedá (L): Fázový vodič, pracovný vodič pod napätím.
• Modrá (N): Neutrálny vodič, tzv. „nulák“.
• Žltozelená (PE): Ochranný vodič, uzemnenie.

Je dôležité nikdy neprivádzať napätie na modrý a žltozelený vodič; na to slúži výhradne fázový vodič. V starších elektroinštaláciách typu TN-C sa používali iba dva vodiče - fáza (L) a tzv. kombinovaný vodič PEN. V súčasnosti sa však na uzemnenie používa výhradne žltozelený vodič PE.

Musí byť Hlavný Vypínač v Rozvádzači? Normy a bezpečnostné pravidlá

Zákonné požiadavky na povinnosť inštalácie hlavného vypínača sa môžu líšiť v závislosti od konkrétnej legislatívy a typu stavby. V nových elektroinštaláciách sa však jeho inštalácia dôrazne odporúča z dôvodov uvedených vyššie. „Hlavný vypínač môže mať viacero podôb.“ v bytových rozvádzačoch do 25 A majú výnimku, kde úlohu vypínača plní hlavný istič pri elektromere. Avšak aj v týchto prípadoch je dodatočný hlavný vypínač v rozvádzači veľkým prínosom pre bezpečnosť a komfort.

„Veď tam dám istič a mám hlavný vypínač vybavený…“ Nie, to nie je správny prístup. Istič slúži na ochranu pred nadprúdom a skratom, nie na manuálne odpojenie celej inštalácie z dôvodu bezpečnosti pri práci. Pre takéto účely je určený špecificky hlavný vypínač. Áno, aj istič môže plniť úlohu hlavného vypínača. Ale nie je to dobrý nápad - častým vypínaním zbytočne opotrebujete jeho mechanizmus, ktorého hlavnou úlohou je ochrana pred požiarom a úrazom.

Pri zapojení rozvádzača je nutné dodržiavať platné normy (napr. STN). Tie určujú minimálne požiadavky na bezpečnosť a ochranu pred úrazom elektrickým prúdom. Nedodržanie týchto pravidiel môže mať vážne následky - od poškodenia zariadení až po ohrozenie života. Bezpečnostné predpisy a normy sa môžu v jednotlivých krajinách a regiónoch líšiť, preto je nevyhnutné oboznámiť sa s platnými normami v mieste inštalácie. Napríklad normy VDE (napr. STN EN 60947) stanovujú bezpečnostné štandardy pre elektrické zariadenia a ich inštaláciu. V tom prípade sa odporúča menovitý vypínací prúd (reziduálny prúd) voliť nie 30 mA ale 100 mA.

Špecifické prípady a riešenia

Hlavný vypínač a prúdový chránič

Kombinácia hlavného vypínača s prúdovým chráničom v jednom puzdre je tiež možná. Tieto kompaktné prístroje (kombinovaný istič s prúdovým chráničom) šetria miesto v rozvádzači a zároveň poskytujú ochranu pred nadprúdom, skratom a dotykovým napätím. Vhodný prúdový chránič (RCD) je principiálne možné použiť v rozvádzači ako hlavný vypínač, pričom sa odporúča menovitý vypínací prúd (reziduálny prúd) voliť nie 30 mA, ale 100 mA.

Riešenie "Hotely" a viacerých obvodov

Ak v interiéri používa päť alebo viac elektrických spotrebičov súčasne, čo môže viesť k automatickému vypnutiu svetla, je potrebné vybaviť ho niekoľkými samostatnými obvodmi. Každý obvod je pripojený k určitej skupine zariadení a ani súčasné použitie niekoľkých zariadení neprekročí prípustný výkon. Tieto schémy zapojenia sa nazývajú „hotely“. Pri takýchto zložitejších inštaláciách je často potrebný hlavný vypínač, ktorý ovláda všetky podradené ističe.

Hlavný vypínač pre špecifické spotrebiče

Pri spotrebičoch s vysokými rozbehovými prúdmi, ako sú asynchrónne elektromotory (napr. v klimatizáciách, tepelných čerpadlách, strojoch, ručnom náradí), je dôležité zvoliť správny typ ističa s charakteristikou C. Hlavný vypínač v tomto prípade zabezpečí bezpečné odpojenie celého obvodu, napríklad pred servisom týchto zariadení. Pre takéto obvody sa často používa 3-fázový istič od 25 A alebo silnejší. Vypínač IS-32/3 sa používa tam, kde treba mechanicky oddeliť obvod od siete. Typické aplikácie sú hlavný vypínač bytu, podružný rozvádzač alebo servisný vypínač.

Zapojenie rozvádzača a rola hlavného vypínača

Správne zapojenie rozvádzača je kľúčovým prvkom každej elektroinštalácie - ovplyvňuje bezpečnosť, spoľahlivosť aj životnosť celého systému. Ide o centrálny bod, kde sa elektrická energia rozdeľuje do jednotlivých okruhov a zároveň sa zabezpečuje ochrana proti preťaženiu či skratu. Nesprávne zapojenie rozvádzača môže viesť k vážnym poruchám, poškodeniu spotrebičov alebo dokonca k požiaru.

Príprava pred zapojením

Pred samotným zapojením je nevyhnutné mať pripravený projekt elektroinštalácie. Ten určuje počet okruhov, typy ističov a celkové rozloženie rozvádzača. Pri zapojení rozvádzača je dôležité zvoliť kvalitné komponenty - napríklad ističe renomovaných značiek a spoľahlivé prúdové chrániče. Dôležitou súčasťou prípravy je aj bezpečnosť. Pracuje sa s elektrickým napätím, preto musí byť prívod elektriny odpojený a pracovné prostredie zabezpečené.

Samotné zapojenie rozvádzača

Samotné zapojenie rozvádzača začína privedením hlavného napájacieho kábla do rozvádzača. Tento kábel sa napája na hlavný istič, ktorý slúži ako hlavný vypínač celého objektu. Nasleduje rozdelenie elektriny na jednotlivé vetvy pomocou ističov. Každý okruh (napríklad zásuvky v kuchyni alebo osvetlenie v obývačke) má vlastný istič. Súčasťou zapojenia rozvádzača je aj inštalácia prúdového chrániča, ktorý chráni pred úrazom elektrickým prúdom. Dôležité je aj správne vedenie vodičov - fáza (L), nulový vodič (N) a ochranný vodič (PE) musia byť zapojené podľa normy. Prehľadné usporiadanie výrazne uľahčuje budúcu údržbu.

Kontrola a testovanie

Po dokončení zapojenia rozvádzača nasleduje kontrola všetkých spojov a testovanie funkčnosti. Skúša sa, či ističe správne reagujú a či prúdový chránič vypne pri simulovanej poruche. Veľmi dôležité je označenie jednotlivých okruhov - každý istič by mal byť jasne popísaný. Bez nej je zapojenie rozvádzača rizikové a neprehľadné.

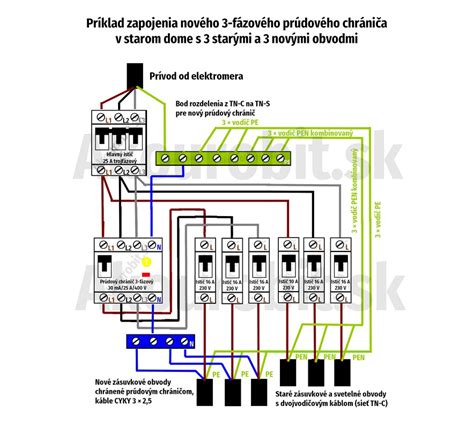

Základná schéma zapojenia rozvádzača

Typická schéma zapojenia rozvádzača obsahuje hlavný prívod elektriny, hlavný istič, prúdový chránič a následne jednotlivé ističe pre jednotlivé okruhy. Tento systém zabezpečuje logické a bezpečné rozdelenie energie. V moderných inštaláciách sa často používa aj prepäťová ochrana, ktorá chráni spotrebiče pred poškodením. Schéma zapojenia rozvádzača obsahuje symboly a označenia vodičov. Fázový vodič (L), nulový vodič (N) a ochranný vodič (PE) majú presne definované funkcie. Porozumenie schéme je kľúčové najmä pri diagnostike problémov alebo rozšírení elektroinštalácie.

Zapojenie rozvádzača v rodinnom dome vs. byte

Zapojenie rozvádzača sa líši podľa typu objektu. Rozdiely sú najmä v rozsahu a zložitosti elektroinštalácie.

• Zapojenie rozvádzača v rodinnom dome: Je zvyčajne komplexnejšie. Obsahuje viac okruhov - napríklad pre garáž, záhradu, kúrenie alebo bazén. Vyžaduje sa aj vyšší výkon a často aj viacero prúdových chráničov. Dôležitá je aj rezerva do budúcnosti, napríklad pre fotovoltiku alebo elektromobil. Pri výbere rozvodnice myslite na rezervu radov a modulov. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Odporúčame aspoň 30 % rezervu, pri plánovanom rozšírení aj 50 %.
• Zapojenie rozvádzača v byte: Je jednoduchšie, keďže ide o menší počet okruhov. Najčastejšie ide o zásuvky, osvetlenie a niekoľko špeciálnych spotrebičov. Aj napriek menšiemu rozsahu je dôležité dodržať správnu schéma zapojenia rozvádzača a použiť kvalitné ochranné prvky.

Hlavné rozdiely medzi zapojením v byte a dome spočívajú v počte okruhov, dimenzovaní a nárokoch na výkon. Zapojenie rozvádzača v rodinnom dome si vyžaduje detailnejšie plánovanie a vyššiu odbornosť.

Praktické tipy pre bezpečnú inštaláciu

Zapojenie rozvádzača je činnosť, ktorá si vyžaduje presnosť a skúsenosti. Aj malé chyby môžu mať veľké následky.

Tipy od elektrikárov z praxe:

• Vždy si nechajte v rozvádzači rezervu pre budúce rozšírenie.
• Používajte kvalitné komponenty a dbajte na prehľadné usporiadanie vodičov.
• Dobré zapojenie rozvádzača je také, ktoré je nielen funkčné, ale aj prehľadné.
• Rozdeľte okruhy pod viaceré RCD / RCBO, nekonecentrujte celý dom pod jeden prúdový chránič.
• Navrhnite prepäťové ochrany (SPD typu 1/2/3) podľa typu pripojenia a bleskovej ochrany objektu.
• Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič.
• Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Označte jednotlivé rady a prúdové chrániče, ističe a SPD s popisom okruhu.

Kedy si zavolať odborníka

Ak nemáte skúsenosti, zapojenie rozvádzača by ste mali prenechať odborníkovi. Platí to najmä pri zložitejších inštaláciách alebo pri zapojení rozvádzača v rodinnom dome. Odborník zabezpečí aj revíziu, ktorá je často potrebná pri kolaudácii. Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu. „Zasahovať do elektroinštalácie vrátane montáže či výmeny hlavného vypínača môže iba kvalifikovaný elektrotechnik s osvedčením podľa vyhl. 508/2009 Z. z.“ Nesprávna inštalácia môže viesť k vážnym následkom, vrátane požiaru alebo úrazu elektrickým prúdom.
