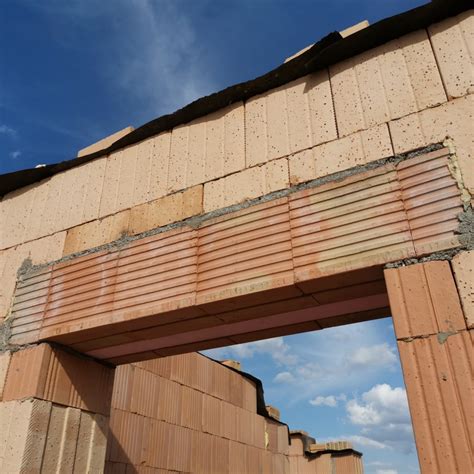

Rýchlou alternatívou k vytvoreniu nosnej konštrukcie nad okennými alebo dvernými otvormi sú keramické preklady. Sú vhodné na umiestnenie do vonkajších aj vnútorných stien. Nosné preklady Heluz slúžia na preklenutie okenných a dverových otvorov na vonkajších, ale i vnútorných stenách. V obvodovom murive sa kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty. Preklad je po osadení samostatne nosný. Ponúkame kvalitné keramické preklady nad okná a dvere vhodné pre vonkajšie i vnútorné steny.
Štandardné keramické preklady Heluz a ich vlastnosti
Pri použití v obvodových stenách sa z dôvodu zvýšenia tepelnoizolačných vlastností preklady kombinujú s izolantom o hrúbke min. Nosné preklady sú vyrábané v modulovom systéme HELUZ 250 mm, pričom samotná výška prekladu je 238 mm a maltové lôžko tvorí zvyšných 12 mm. Tieto preklady sú plne staticky únosné, po osadení do lôžka z cementovej malty je možné priamo zaťažiť bez nutnosti podopretia v montážnom stave.
Technické parametre nosných keramických prekladov
Nosný keramický preklad predstavuje prefabrikát z betónu C 20/25, vystužený drôtom KARI v špeciálnych keramických tvarovkách. Vyznačuje sa triedou reakcie na oheň A1 a súčiniteľom tepelnej vodivosti λ = 1,29 W/(m.K).
Postup osádzania štandardných prekladov Heluz
Správne osadenie prekladov je kľúčové pre stabilitu a tepelnoizolačné vlastnosti celej konštrukcie. Preklad Heluz je kompletný výrobok, ktorý sa osádza nad otvor v obvodovom nosnom murive do lôžka z vápenocementovej malty. Nasledujú kroky pre montáž:
- Maltové lôžko: Na vrchnú stranu muriva ostenia otvoru sa nanesie vrstva murovacej tepelnoizolačnej malty tak, aby horná hrana prekladu nebola uložená vyššie ako okolité murivo.
- Uloženie prekladu: Na pripravené maltové lôžko sa uloží preklad keramickou tvarovkou smerom von. Nápis na preklade nesmie byť hore nohami. Je dôležité dodržať minimálnu dĺžku uloženia prekladu na nosnom murive podľa jeho dĺžky, ako je uvedené v tabuľke nižšie:
Pri pokládke je nutné dodržať dokonalé horizontálne uloženie. Pre motorické ovládanie je minimálna dĺžka uloženia 200 mm a pre manuálne ovládanie 250 mm po oboch stranách.Dĺžka prekladu Minimálna dĺžka uloženia na murivo do 1 750 mm 125 mm do 2 250 mm 200 mm 2 500 mm a viac 250 mm - Kontrola osadenia: Po uložení prekladu do požadovanej polohy sa skontroluje jeho poloha vzhľadom na okolité murivo.

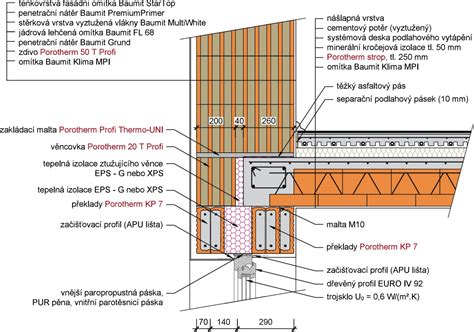

- Tepelná izolácia a zabezpečenie: Pri osadení prekladov do obvodového muriva sa väčšinou osadzuje jeden preklad z exteriérovej strany a tri preklady z interiéru - zvyšok priestoru sa vyplní tepelnou izoláciou. Zostava prekladov sa zabezpečí stiahnutím pomocou viazacieho drôtu minimálne na dvoch miestach, približne 300 mm od ostenia stavebného otvoru.
MONTÁŽNY NÁVOD: PREKLAD HELUZ FAMILY 3in1 nosný

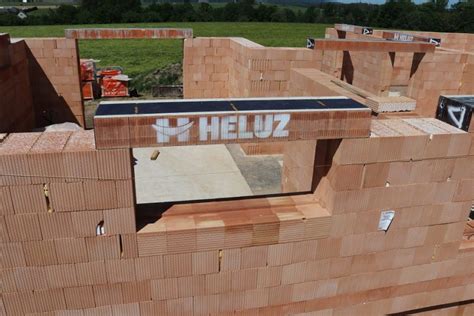

Inovácia v podobe PREKLADU HELUZ FAMILY 3in1 nosného
Rodina tehlových prvkov HELUZ FAMILY na výstavbu nízkoenergetických a pasívnych domov sa rozrástla o PREKLAD HELUZ FAMILY 3in1 nosný s variabilným priestorom na vonkajšiu tieniacu techniku. Ide o druhú generáciu jedinečného prekladu HELUZ na umiestnenie vonkajších žalúzií, roliet či screenov, bez ktorých sa výstavba úsporných domov už nezaobíde.
Kľúčové benefity PREKLADU HELUZ FAMILY 3in1 nosného
Nový PREKLAD HELUZ FAMILY 3in1 nosný s integrovanou, ale vyberateľnou tepelnou izoláciou je určený pre jednovrstvové konštrukcie. Novinka má hneď niekoľko benefitov:
- Má lepšie tepelno-izolačné vlastnosti.
- Spĺňa požiarne normy.
- Dodržuje jednotný modulový systém hrubej stavby z brúsených tehál HELUZ.
- Zaisťuje tepelný aj akustický komfort a má masívnu betónovú časť, ktorá neoslabuje murivo.
- Je trvanlivý (z betónu, keramiky a tepelnej izolácie) a umožňuje jednoduchý prístup kvôli montáži aj údržbe tieniacej techniky.
- Pritom je skrytý pod omietkou a nevidieť ho vo fasáde.
- Preklad má dobrú únosnosť a veľkú požiarnu odolnosť (odskúšané v laboratóriu), nevytvára žiadne tepelné mosty.

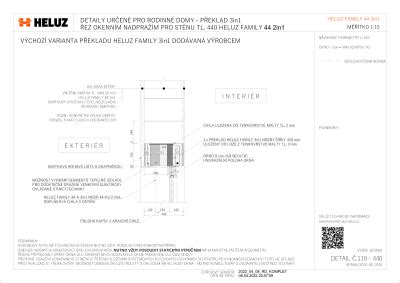

Predovšetkým je však vnútorný priestor s izolantom variabilný, čo sa týka umiestnenia vonkajších žalúzií a roliet, alebo môže zostať z výroby vyplnený izolantom. Na dom sa tak dá použiť jediný typ nosného prekladu bez toho, aby si stavebník dopredu musel lámať hlavu, či bude chcieť inštalovať tienenie, alebo nie. Variabilita dutiny prekladu je jednou z používateľsky najzaujímavejších výhod nového PREKLADU HELUZ FAMILY 3in1 nosný.
Zatiaľ čo rolety sú zrolované a kazeta s nimi potrebuje priestor viac-menej štvorcového prierezu, žalúzie sú lamely na sebe poskladané a schránka na ne má obvykle menší obdĺžnikový prierez. „PREKLAD HELUZ FAMILY 3in1 nosný je dodávaný na stavbu plne vybavený izolantom, nikto s ním nemusí nič robiť, dá sa osadiť, zamurovať a získať nosnosť a tepelno-izolačné vlastnosti, ako keby stavebník použil klasické nosné preklady 23,8. Kedykoľvek sa však môže rozhodnúť namontovať zatienenie a tento preklad mu to umožní postupným vyťahovaním jednotlivých dielov izolantu z priestoru, čím postupne získa priestor na žalúziu, malú roletu alebo aj veľkú schránku na roletu. V každej fáze teda v preklade zostáva maximum izolantu pre dané riešenie,“ vysvetľuje benefity novinky Ing. Nový preklad HELUZ FAMILY 3in1 nosný predstavuje dôležitý prvok pre nízkoenergetické a pasívne stavby so slobodnou voľbou tieniacich systémov od rôznych výrobcov.
Technické špecifikácie a montáž 3in1 prekladu
Systémovosť PREKLADU HELUZ FAMILY 3in1 nosný umožňuje jednoduché navrhovanie v rámci výškových modulov systému HELUZ. Na jeden dom stačí použiť jeden typ prekladu a nahradiť ním klasické nosné, osadenie tieniacou technikou je fakultatívne. Preklad HELUZ FAMILY 3in1 nosný sa dá použiť pre svetlé rozpätie okien až 3,85 metra a pre výšku okien až 2,5 m v prípade žalúzií.
Montáž samotného prekladu do muriva je rýchla a jednoduchá, PREKLAD HELUZ FAMILY 3in1 nosný je dodávaný na palete, ktorá umožňuje osadenie nad otvory priamo hydraulickou rukou z dopravného prostriedku. Za pár hodín je možné namontovať preklady na celý dom, pretože odpadá kombinácia klasických nosných a roletových nosných prekladov. Vyrába sa v oceľovej forme, aby horná plocha bola rovná s minimálnou výrobnou toleranciou, hodí sa teda pre murivo z brúsených tehál.
Integrácia s tieniacou technikou Heluz Family 3in1
Výstavba nízkoenergetických a pasívnych domov sa už dnes bez vonkajšieho tienenia nezaobíde. Preklad tvorí schránku pre vonkajšie tieniace systémy - rolety, žalúzie, ktoré je možné montovať aj po úplnom dokončení stavby.
Flexibilita a príprava pre tieniace systémy
Preklad umožňuje jednoduché osadenie tieniacej techniky, a to prakticky kedykoľvek po dokončení vonkajších omietok. Spoločnosť K-system, spol. s r.o. ponúka svojim zákazníkom od mája 2010 montáž exteriérových žalúzií a roliet do prekladového systému Heluz. Spoločnosť Heluz ponúka 2 rôzne typy použitia prekladov, z toho 1 možnosť je určená pre rolety a druhá pre žalúzie. Informujte sa teda už vopred u nás, aby ste si vybrali správny typ prekladu s akým presahom ho osadiť a akú predprípravu vyžadujú ovládacie prvky. Vodiace lišty tieniacich systémov sa zapúšťajú do ostenia. U vonkajších žalúzií je možné kotviť vodiace lišty aj do rámu okna, pokiaľ nebola vykonaná príprava pre zapustenie lišty.
Dôležité upozornenia k inštalácii tieniacej techniky
- Puzdrá vodiacich líšt, priechodky pre manuálne ovládanie a box pre navíjač v interiéri je potrebné osadiť pred omietkami!
- Potrebný materiál dodá dodávateľ žalúzií a roliet.
- Potrebné informácie získate u našich pracovníkov Štúdií tieniacej techniky.
