Požiarne hydrantové systémy s tvarovo stálou hadicou predstavujú veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite k dispozícii. Požiadavky na tieto systémy sú také, aby zabezpečili pohotové ovládanie jednou osobou. Predstavujú formu vnútorných požiarnych hydrantov (požiarny hydrant).

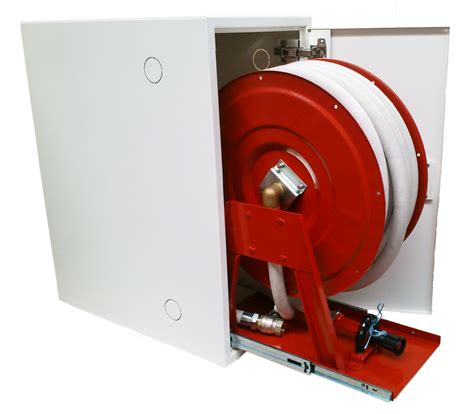

Zloženie a komponenty hadicového navijaku
Navijak predstavuje veľmi účinný hasiaci prostriedok so stálou dodávkou vody. Súčasťou dodávky je ventil a sprievodná dokumentácia.
Hlavné súčasti zariadenia
- navíjací bubon s tvarovo stálou hadicou
- prítokový ventil so spojovacou hadicou
- uzatvárateľná prúdnica
Prevedenie: plné dvierka, presklené dvieka, nerezové dvieka, celonerezový. Hydrantový systém sa skladá: hadicový navijak, ktorý je namontovaný na výkyvnom ramene, 20 m alebo 30 m tvarovo stála hadica, kombinovaná prúdnica o priemere 12 mm, prepojovacia hadica 1,1 m, guľový alebo vretenový ventil.

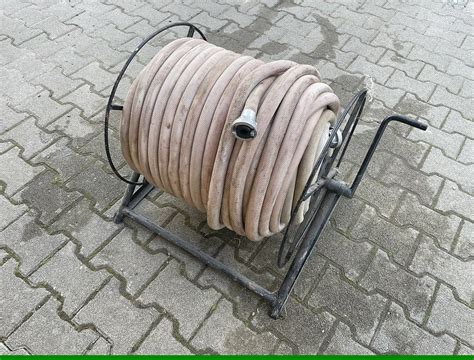

Hadicový navijak a hadice
Navijak je vybavený tvarovo stálou hadicou D25 s nánosovanou vrstvou na polyuretánovej báze, odolnou proti oderu. Hadica je štandardne zakončená kombinovanou prúdnicou Tajfun-Profi D, ktorou je možné plynule meniť tvar prúdu z plného cez sprchový až na clonový, alebo sa môže prúdnica uzavrieť. Pripojovacia hadica: tvarovo stála D25, dĺžka 2m. Max. pracovný tlak: 1,6 MPa.
Typy prúdnic
Pre hasenie požiarov s efektívnym využitím hasiva, hasenia automobilov, bytových požiarov, prachových látok a pod. je možné prúdnicu vybaviť tubusom na tuhé zmáčadla. Kombinovaná prúdnica o priemere 10 mm. Uzatvárateľná prúdnica: DN 25, tryska Ø 10 mm. Uzatvárateľná prúdnica: DN 33, tryska Ø 13 mm.
Montáž a typy hydrantových systémov

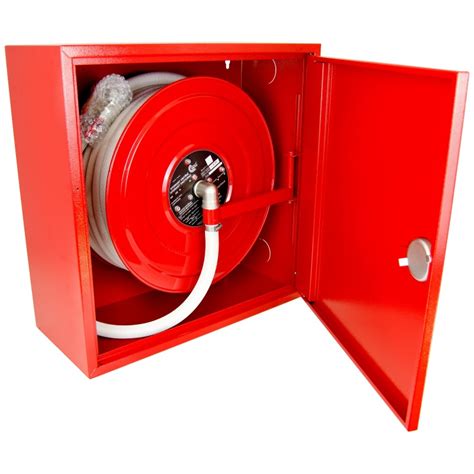

Navijak je určený k montáži do hasičských automobilov, ale môže byť inštalovaný aj inde. Je možné ho montovať k podlahe, k stene aj k stropu. Hadicový navijak sa môže montovať i bez skrine, pomocou nástennej konzoly. Možnosť montáže zariadenia na stenu alebo s možnosťou zapustenia do steny.
Hydrantové systémy s tvarovo stálou hadicou typ DN25
Špecifikácie hydrantových systémov s tvarovo stálou hadicou DN25:
- hydrantová skriňa: vyrobená z oceľ. plechu hr. 1,0 mm, na stenu alebo do steny
- otočný naviják: z oceľ. plechu Ø 484/210 mm, šírka 180 mm. Umožňuje navinúť 20 m alebo 30 m tvarovo stálu hadicu DN 25. Stredom bubna je privedená voda, ktorá umožňuje okamžité použitie systému, aj keď nie je rozvinutá hadica. Naviják je prichytený na výkyvnom ramene s výkyvom v horizontálnom smere o 180°
- guľový ventil: vstup DN 25, ručne ovládateľný, plnoprietokový
- prípojovacia hadica: DN 25, dĺžka 1 m
- tvarovo stála hadica: DN 25, dĺžka 20 m alebo 30 m
- prietokové parametre: 1,1 l/s (pri min. tlaku 0,2 MPa)
Štandardné rozmery pre hydrantové systémy DN 25
| TYP | PRIEMER HADICE (mm) | DĹŽKA HADICE (m) | ROZMERY SKRINE (Š x V x H mm) | ROZMER NAVIJÁKU (Š / H mm) |
|---|---|---|---|---|
| HS-AN 25/20 so skriňou | 25 | 20 | 640 x 640 x 265 | 484/205 - 180 |
| HS-AN 25/30 so skriňou | 25 | 30 | 640 x 640 x 265 | 484/205 - 180 |
| HS-AN 25/20 so skriňou | 25 | 20 | 700 x 700 x 200 | 580/210 - 180 |
| HS-AN 25/30 so skriňou | 25 | 30 | 700 x 700 x 200 | 580/210 - 180 |
| HS-AN 25/20 so skriňou | 25 | 20 | 700 x 700 x 150 | 580/210 - 180 |
| HS-AN 25/20 bez skrine | 25 | 20 | ----- | 484/205 - 180 |
| HS-AN 25/30 bez skrine | 25 | 30 | ----- | 484/205 - 180 |
Rozmery je možné zmeniť podľa požiadavky zákazníka.
Hydrantové systémy s tvarovo stálou hadicou typ DN33
Špecifikácie hydrantových systémov s tvarovo stálou hadicou DN33:
- hydrantová skriňa: vyrobená z oceľ. plechu hr. 1,0 mm, na stenu alebo do steny
- otočný naviják: z oceľ. plechu Ø 630/280 mm, šírka 180 mm. Umožňuje navinúť 20 m alebo 30 m tvarovo stálu hadicu DN 33. Stredom bubna je privedená voda, ktorá umožňuje okamžité použitie systému, aj keď nie je rozvinutá hadica. Naviják je prichytený na výkyvnom ramene s výkyvom v horizontálnom smere o 180°
- guľový ventil: vstup DN 5/4", ručne ovládateľný, plnoprietokový
- prípojovacia hadica: DN 33, dĺžka 1 m
- tvarovo stála hadica: DN 33, dĺžka 20 m alebo 30 m
- prietokové parametre: 1,9 l/s (pri min. tlaku 0,2 MPa)
Štandardné rozmery pre hydrantové systémy DN 33
| TYP | PRIEMER HADICE (mm) | DĹŽKA HADICE (m) | ROZMERY SKRINE (Š x V x H mm) | ROZMER NAVIJÁKU (Š / H mm) |
|---|---|---|---|---|
| HS-AN 33/20 so skriňou | 33 | 20 | 795 x 795 x 265 | 630/280 - 180 |
| HS-AN 33/30 so skriňou | 33 | 30 | 795 x 795 x 265 | 630/280 - 180 |
Rozmery je možné zmeniť podľa požiadavky zákazníka.
Iné typy hydrantových systémov
- Hydrantové systémy s tvarovo stálou hadicou DN 25 a DN33 špeciálne (nerez, výsuvné)
- Hydrantové systémy s tvarovo stálou hadicou Typ DN25 a DN 33 penotvorné
Ako použiť hadicový navijak (vnútorný hydrant)?
Prevedenia skríň a dverí
Prevedenia skríň pre hydrantové systémy DN 25 a DN 33
Sú vyrobené z oceľového plechu s povrchovou úpravou práškovou termoreaktívnou farbou so štandardnými odtieňmi.
- RAL 3000 - červená
- RAL 9010 - biela
- možnosť voľby iného farebného prevedenia (podľa požiadavky zákazníka)
- z nehrdzavejúcej ocele - brúsený alebo leštený nerez (podľa požiadavky zákazníka)
Prevedenia dverí pre hydrantové systémy DN 25 a DN 33
- plné alebo presklené
- s vonkajšími alebo vnútornými závesmi
- so zámkom alebo madlom
- so schránkou na kľúč
- rôzne kombinácie a prevedenia podľa požiadavky zákazníka
Aplikácia a požiadavky na údržbu
Hydrantové systémy (hadicové navijaky) sú určené na prvotný protipožiarny zásah v obytných objektoch, školách, administratívnych a skladových objektoch, garážových priestoroch a nákupných centrách.
Kontrola a certifikácia
Každá právnická a fyzická osoba je povinná zabezpečiť kontrolu požiarnych vodovodov podľa § 5 ods. 2. Vyhlášky MV SR č. 699/2004 Z.z. najmenej jeden krát za 12 mesiacov. Súčasťou kontroly je aj tlaková skúška hydrantovej hadice, aby sa zistilo, či nie je poškodená a odoláva skúšobnému tlaku. O tlakovej skúške hadice, ako aj o kontrole požiarneho vodovodu sa vydáva kontrolná správa. Predaj hadicových navijakov - ponúkame na predaj hadicové navijaky certifikované podľa EN 671-1. Vyrobené v zmysle: STN EN 671-1.
