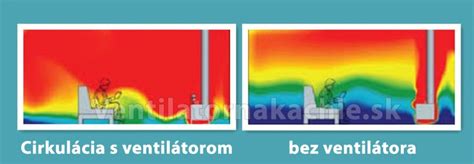

Vzduchotechnické systémy a ich správna funkcia sú kľúčové pre komfort a zdravé prostredie v každom interiéri. V tomto kontexte zohrávajú dôležitú úlohu chladiace mriežky v podhlade, ktoré sú neoddeliteľnou súčasťou systémov vetrania, klimatizácie a vykurovania. Sú to koncové prvky, ktoré zabezpečujú prívod alebo odvod vzduchu, pričom ich dizajn a umiestnenie ovplyvňujú celkovú cirkuláciu vzduchu v priestore.
V dnešnej dobe trávi človek až 90 % svojho času vo vnútornom prostredí. Naša pohoda, produktivita a zdravotný stav tak závisia aj od výmeny vzduchu a teploty v interiéri. Preverte si, či vetráte dostatočne a spoznajte výhody a obmedzenia najčastejšie používaných riešení.
Význam a funkcia chladiacich mriežok v podhlade
Stropné difúzory, často označované ako chladiace mriežky v podhlade, slúžia na prívod vetrania, klimatizácie a vykurovania. Sú určené pre montáž na stenu alebo inštaláciu do falošného stropu a ich primárnou funkciou je zabezpečiť správnu cirkuláciu vzduchu v priestoroch. V praxi sa difúzory do podhľadu zvyčajne montujú na potrubie práve cez box s horizontálnym alebo vertikálnym pripojením.
Vetracia mriežka je koncový prvok pre prívod alebo odvod vzduchu, často bez riadenia smeru prúdenia. peciálna konštrukcia aerodynamického kotúčového ventilu zaisťuje rovnomernú distribúciu vzduchu. Vnútorná časť má tesniaci krúžok pre pevnejšie uchytenie.
Materiálové a dizajnové prevedenie
Chladiace mriežky v podhlade sú zvyčajne vyrobené z vysoko kvalitného plastu, ako je ABS plast alebo polystyrén. Tieto materiály zaručujú dlhú životnosť a odolnosť. Existujú aj perforované stropné ventilačné mriežky z kovu, ktoré sú práškovo lakované, napríklad v bielej farbe RAL 9016, a sú určené pre extrakciu s vysokým voľným prierezom.
DIZAJN:
- Vyrobené z vysoko kvalitného plastu (ABS plast alebo polystyrén).
- Špeciálna konštrukcia aerodynamického kotúčového ventilu zaisťuje rovnomernú distribúciu vzduchu.
- Jednoduchá montáž pomocou montážnej príruby a poistného krúžku.
- Vnútorná časť má tesniaci krúžok pre pevnejšie uchytenie.
- Modely so zabudovanou sieťkou proti hmyzu.
Kvalita vnútorného vzduchu a jej význam
Kvalita vnútorného vzduchu má zásadný vplyv na naše zdravie a pohodu. Najbežnejšími indikátormi kvality vzduchu sú vlhkosť, ktorá by mala byť optimálne v rozmedzí 35 až 60 %, a koncentrácia oxidu uhličitého (CO2). Koncentrácia CO2 sa udáva v jednotkách ppm (z anglického parts per million), pričom ppm označuje množstvo jednej častice určitej látky na milión iných častíc. Vo vnútorných priestoroch by koncentrácia CO2 nemala presiahnuť 1 200 ppm. V málo vetraných priestoroch pritom koncentrácie bežne presahujú 1 700 ppm. V malých nevetraných spálňach hodnota CO2 v nočných hodinách často presahuje až 2 500 ppm.
Pri dýchaní vzniká oxid uhličitý (CO2), ktorý preniká do priestorov aj z exteriéru. Negatívny vplyv má aj vlhkosť (H2O), ktorá sa tvorí najmä pri sprchovaní, varení a sušení bielizne. Osobitnou skupinou sú škodliviny, ktoré sa tvoria pri fajčení, pálení sviečok a kúrení v krbe. Zo stavby sa uvoľňuje napríklad formaldehyd (HCOH), jeho zdrojom môžu byť drevotriesky alebo penové izolačné hmoty. Z nábytku, náterov, podláh a čistiacich prostriedkov sa šíria rôzne škodlivé organické látky (VOC).
Každý z nás pozná pocit vydýchaného vzduchu. Bežnými príznakmi je aj bolesť hlavy, únava, ospalosť, podráždenie očí, hrdla či zhoršený spánok. Dlhodobý pobyt v znečistenom vnútornom prostredí môže spôsobiť zvýšenú únavu a chorobnosť, ktorá sa môže prejaviť až po niekoľkých rokoch. Ukazovateľom nedostatočného vetrania býva aj zápach. Pri nesprávnom vetraní a vysokej vnútornej vlhkosti môžu byť sprievodným javom aj plesne.
Typy vetrania a ich porovnanie
Existuje viacero spôsobov vetrania, pričom každý má svoje špecifiká a výhody či nevýhody:
- Prirodzené vetranie: Hoci je najrozšírenejšie, nie každý ho vie správne využívať. Nevhodné spôsoby vetrania sú príčinou prehrievania miestností v lete a strát tepla v zime. Pri prirodzenom vetraní sa vzduch do miestnosti dostáva len otváraním okien a cez šachty s mriežkami, ale aj cez netesnosti a škáry. Chladnejší vzduch pritom klesá dolu a teplý prirodzene stúpa nahor, čo sa využíva pri vetraní prostredníctvom vetracích šácht, komínov a strešných okien. V novostavbách alebo pri rekonštrukciách sa snažíme prúdeniu vzduchu netesnosťami zamedziť. Najefektívnejšie je krížové prevetranie oknami. V zimnom období je dôležité vetrať krátko, intenzívne a viackrát za deň, aby nedochádzalo k podchladzovaniu stien.
- Nútené podtlakové vetranie: Kombinuje prirodzený prívod a nútený odvod vzduchu. Aby toto vetranie fungovalo správne, musí byť v tom čase do obytných miestností privádzaný čerstvý vzduch cez okná, dvere, štrbiny alebo mriežky. Ak nie je prívod dostatočne zabezpečený, vplyvom podtlaku sa vzduch nasáva z vonkajšieho prostredia cez netesnosti. Tento spôsob vetrania má niekoľko nevýhod. Privádzaný vzduch je neupravovaný, v zimnom období môže obťažovať chladom, v lete zase zvyšuje teplotu v miestnosti. Odvádzaný vzduch so sebou odnáša okrem škodlivín aj teplo, ktoré musíme do miestnosti dodať vykurovaním.
- Vetranie s rekuperáciou: Je to nútené vetranie so spätným získavaním tepla, ktoré využíva nútený prívod aj odvod vzduchu. Systém centrálneho núteného vetrania so spätným získavaním tepla, známy ako rekuperácia, dokáže zachytiť veľkú časť tepla, ktoré by sa inak stratilo bežným vetraním. To, ako efektívne dokáže rekuperačný systém teplo znovu využiť, je vyjadrené pojmom účinnosť. Pri zariadeniach určených pre rodinné domy sa účinnosť centrálnej rekuperácie pohybuje až do 90 %.
Systém rekuperácie: ako funguje a aké sú jeho výhody?
Vetrací systém s rekuperáciou zabezpečuje prívod čerstvého vzduchu do hlavných obytných miestností, ako sú obývačka a spálne. Rekuperačná jednotka je zvyčajne umiestnená v technickej miestnosti alebo v častiach zázemia domu, napríklad na chodbe, v kúpeľni alebo na WC. Môže byť uchytená na stene alebo pod stropom.
Kľúčové komponenty rekuperačného systému:
- Rekuperačný výmenník (rekuperátor): V ňom odvádzaný vzduch odovzdáva energiu (teplo alebo chlad) privádzanému vzduchu prúdiacemu opačným smerom. Odovzdávanie tepla prebieha stenami výmenníka. Ak chceme udržať stabilnú úroveň vlhkosti, treba vybrať typ s entalpickým výmenníkom, ktorý umožňuje aj spätné získavanie vlhkosti. Výmenník je vhodné minimálne raz ročne vyčistiť.
- Obtoková klapka: Umožňuje obtok rekuperačného výmenníka a je riadená automaticky. Uplatňuje sa napríklad pri nočnom vetraní v lete, keď chceme, aby chladnejší vonkajší vzduch znížil teplotu v interiéri.
- Riadiaca jednotka: Zabezpečuje riadenie a ovládanie režimov vetrania cez ovládač, ktorý môže byť dotykový nástenný v interiéri alebo ako aplikácia v mobile, tablete či počítači.
- Filtre: Štandardnou výbavou rekuperačných jednotiek sú prívodný a odvodný filter. Zachytávajú hmyz, hrubý prach, ale aj tuhé mikročastice, označované ako PM (z anglického Particulate Matter). Prívodné filtre sú rozdelené do štyroch skupín podľa veľkosti častíc a percentuálneho množstva jemného prachu, ktoré je filter schopný zachytiť. K jednotkám na vstupe do systému sa bežne dodáva tzv. hrubý filter ISO Coarse 60 % (G4) alebo ISO ePM10 50 % (M5). Uhlíkové filtre je možné využiť na odstránenie dymu a nežiaducich pachov pri prívode vzduchu z exteriéru. Optická kontrola filtrov je vhodná minimálne raz za tri mesiace.
Pri návrhu systému je dôležitá veľkosť priestorov a počet osôb v domácnosti, aby bolo možné určiť, aké množstvo čerstvého vzduchu je potrebné pre priestor zabezpečiť. V projekte rekuperácie treba tiež zohľadniť členitosť a dispozičné riešenie miestností.
Vysvetlenie vetrania s rekuperáciou tepla
Potrubné rozvody a koncové prvky
Rekuperačná jednotka je srdcom systému, ale potrubné rozvody prepájajú jednotku s miestnosťami. Samostatne sú vedené pre prívod vzduchu aj jeho odvod. Potrubia môžu byť pozinkované, takzvané spiro, alebo plastové z PE, PVC, EPE. Zvyčajne majú kruhový alebo hranatý prierez, ale môžu byť aj oválne. Montujú sa do podhľadov alebo horných rohov miestností, kde sú obkladané sadrokartónom.
Rozdeľovací box pre prívod a pre odvod vzduchu je najčastejšie používaný pri plastových potrubných rozvodoch s malou výškou. Koncové prvky, zabezpečujúce prívod alebo odvod vzduchu z a do miestností, sú osádzané do stien, stropov, podhľadov, ale aj do podláh.
Cez nasávacie kusy s mriežkou alebo s protidažďovou žalúziou je privádzaný vzduch z exteriéru. Môžu mať kruhový alebo hranatý tvar. Výfukové kusy zabezpečujú odvod znehodnoteného vzduchu do exteriéru. Môže to byť mriežka alebo výfukový zošikmený kus, vyústený na fasáde, prípadne strešná hlavica ukončená nad strechou. Výfukový a nasávací kus by mali byť v zmysle platnej legislatívy vzdialené od seba 1,5 m. Ideálna je montáž cez roh domu.
Alternatívne riešenia a kompaktné systémy
Pre prípady, kedy nie je možné budovať rozsiahle potrubné rozvody, existujú alternatívne riešenia. Jedným z nich sú rekuperačné jednotky zabudované priamo v ráme okna, alebo osadené vo vnútornom ostení nad oknom, pod parapetnou doskou, či vedľa okna. Tento systém nie je možné považovať za plnohodnotné vetranie vo väčších miestnostiach, pretože intenzita výmeny vzduchu je nízka.
Lokálna rekuperácia s priebežnou prevádzkou je podobným zariadením ako centrálna vetracia jednotka, je však určená pre jednu miestnosť. Jedna jednotka zabezpečuje prívod i odvod vzduchu a inštaluje sa priamo na stenu. Najčastejšie sa využíva v menších bytoch alebo pri rekonštrukciách, kde nie je možné viesť vzduchotechnické rozvody.
Kompaktné systémy s integrovanými tepelnými čerpadlami ponúkajú komplexné riešenia pre vetranie, ohrev vody, vykurovanie či chladenie. Tieto systémy sú schopné s minimálnym záberom priestoru zabezpečiť všetky potrebné funkcie a zároveň efektívne využívať teplo zo vzduchu vďaka tepelnému čerpadlu.
