Malé protihlukové steny realizované na mieste stavby sa môžu vytvoriť bez zvislých oceľových nosníkov. Nosníky nahradí zvislá prútová výstuž v tvarovkách vyvedená zo základu. Hrúbka a vzdialenosť výstuže sa určí statickým výpočtom podľa podmienok na stavbe.
Príprava a základy

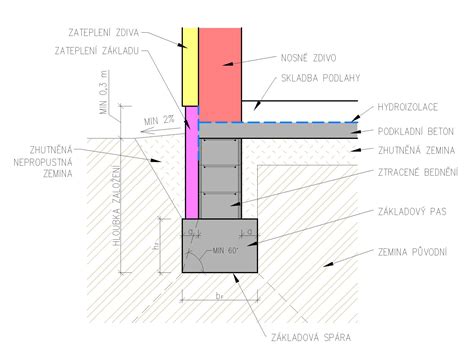

Prvým krokom je vytýčenie steny, zhotovenie výkopových prác a zhotovenie základového pásu pod budúcou stenou. Pri vytýčení steny je potrebné dbať na presné osadenie v teréne s ohľadom na susedné pozemky. Základový pás sa zhotoví so šírkou menšou o 25 mm na každej strane, ako je šírka budúcej steny, čím sa vytvorí presah steny.
Do čerstvého betónu základového pásu sa osadí v dvoch radoch stykovacia výstuž. Polohu výstuže je potrebné vymerať tak, aby sa nachádzala v mieste budúceho betónového jadra tvaroviek. Betón (trieda C25/30 s kamenivom frakcie max. 16 mm) musí celoplošne dosadať na základ, aby sa dosiahla maximálna pevnosť v tlaku a v ohybe.
Murovanie a vystuženie
Steny sa zakladajú od najvyššieho bodu základu. Prvý rad tvaroviek sa založí do lôžka z cementovej malty, ktorou sa vyrovnajú prípadné nerovnosti hornej hrany základového pásu. Zvislosť každej tvarovky sa kontroluje vodováhou - jej položením na zvislú stranu, resp. priečne na vodorovnú časť tvarovky.
Po uložení prvého radu tvaroviek sa do drážky v tvarovke vloží horizontálna betonárska výstuž, čím sa stabilizuje poloha všetkých výstuží. Tvarovky sa začínajú ukladať od rohu a ukladajú sa nasucho. Musia byť previazané vždy o 1/2 tvarovky tak, aby otvory na vyplnenie betónom boli presne nad sebou.
Murovanie z debniacich tvárnic 1. časť
Detaily konštrukcie
Rozrezaním tvarovky pásovou pílou sa vytvorí rohová tvarovka. Správne previazanie rohov sa zabezpečí uložením výstuže do kríža, na ktorú sa ešte položí výstuž do rohu. Použije sa vystuženie zložené z troch prútov s priemerom 8 mm a s minimálnym prestykovaním 600 mm.
| Prvok | Popis postupu |
|---|---|
| Základ | Šírka menšia o 25 mm na každej strane oproti stene |
| Výstuž | Ukladať v dvoch radoch pri obidvoch povrchoch steny |
| Previazanie | Vždy o 1/2 tvarovky pre zachovanie zvislých dutín |
| Kontrola | Priebežná kontrola vodováhou a odstraňovanie zvyškov malty |
Po dokončení vystuženia prvého radu sa môže pristúpiť k ukladaniu ďalších radov. Po uložení ďalších radov sa pred betónovaním do zvislých dutín uloží zvislá výstuž. Stena sa navrhuje ako štandardný železobetónový prvok, kde sa ako prierez volí plocha výplňového betónu.
