Väzníkové krovy a ich využitie v stavebníctve

Čo je krov a aké sú jeho funkcie?

Žiadna stavba sa nezaobíde bez strechy a žiadna strecha nemôže byť bez jej nosnej časti. Nosnú časť väčšiny šikmých a plochých striech rodinných domov tvorí krov. Krov nesie celé zaťaženie nielen z vlastnej hmotnosti, ale aj hmotnosť krytiny, zaťaženie spôsobené snehom aj vetrom. Pri oboch typoch krovov platí, že čím bude jeho zaťaženie väčšie, tým viac materiálu sa spotrebuje a tým sa môže stavba predražiť.

Pod zaťažením máme na mysli zaťaženie od snehu (záleží od snehovej oblasti, v ktorej sa nachádza Vaša stavba - platí, že čím je menší sklon strechy, tým je väčšie zaťaženie od snehu), zaťaženie od vetra (je závislé od sklonu strechy - platí, že čím je väčší sklon strechy, tým je väčšie zaťaženie od vetra) a takisto aj úžitkové zaťaženie (napríklad váha predmetov, ktoré plánujete umiestniť do priestoru krovu). Takisto dôležité je aj zaťaženie od strešnej krytiny. Vo všeobecnosti sú najľahšie krytiny plechové a najťažšie zasa betónové krytiny.

Dosť podstatné faktory sú teda sklon strechy a snehová a veterná oblasť. Či už ide o sklon strechy murovaného alebo dreveného domu, vyberáme ho podľa dvoch hlavných hľadísk. Jedným je, či a ako sa bude priestor pod strechou využívať (podkrovie na odkladanie vecí, obytné podkrovie atď.), druhým je strešná krytina, ktorú chcete použiť.

Klasický krov vs. Väzníkový krov

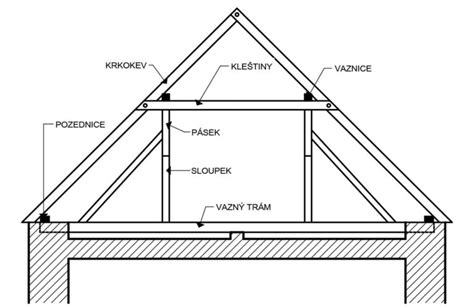

Krovy sa tradične budujú ako klasické drevené viazané konštrukcie. Používa sa na ne rezivo vyrobené z ihličnatých (smrek, borovica, sibírsky smrek a pod.) alebo listnatých (dub, buk, agát a pod.) drevín, ktoré sa z píly privezie narezané v požadovaných rozmeroch (profiloch aj dĺžkach). Jednotlivé prvky krovu sa spájali klasickými tesárskymi spojmi, časovo aj fyzicky náročnými na zhotovenie. Zhotovenie väzníkového krovu je oveľa menej náročné na ľudskú prácu a vyrábajú ho špecializované firmy.

Väzníkový krov je oproti klasickému krovu ľahká drevená konštrukcia, pretože je vyrobená z reziva z menších prierezov, ktorého kvalita aj rozmery sú predpísané už v projekte.

Pri použití väzníkových krovov nie je potrebné počítať s budovaním stropnej konštrukcie na poschodí pod strechou. Stropnú konštrukciu je možné zavesiť priamo na spodné vodorovné pásnice väzníkov. K úsporám času a materiálu dochádza aj pri montovaní obloženia vonkajšej presahujúcej vodorovnej rímsy, ktoré sa montuje rovnako na spodné pásnice väzníkov.

Výhody väzníkového krovu

• Väzníkový krov je ľahká, priestorovo stužená konštrukcia, ktorá sa skladá z prefabrikovaných dielcov - priehradových väzníkov.
• Väzníky sa zhotovujú z drevených, najčastejšie smrekových hranolov vysušených na požadovanú vlhkosť a ošetrených pred drevokazným hmyzom a hubami, spájaním oceľovými styčníkovými doskami.
• Ich konštrukcia sa skladá z horného tlačeného a z dolného ťahaného pása (pásnice), ktoré sú vzájomne spojené diagonálami.
• Samotná výroba prebieha vo výrobných halách špecializovaných firiem, ktoré majú na ich návrh k dispozícii špeciálne programové vybavenie, ako aj výrobné technológie.
• Vzhľadom na to, že výrobný proces prebieha pod strechou, nie je ovplyvňovaný počasím.
• Na stavbu sa dovezú hotové väzníky, ktoré sa následne za pomoci žeriava zmontujú.
• Väzníkové krovy sa kladú na obvodové múry domu.
• Môžu preklenúť až 20 metrov, preto nie je potrebné stavať ďalšie vnútorné nosné múry alebo stĺpy.
• Keďže samotný krov je pomerne ľahký, aj zaťaženie nosných stien a základov je nižšie.
• Zastrešenie krovom z drevených väzníkov je vzhľadom na jednoduchosť a vysokú rýchlosť výroby, ako aj vzhľadom na podstatne nižšiu spotrebu dreva oproti tradičným krovom veľmi ekonomické.
• Väzníkový krov je za ostatné desaťročie stále obľúbenejším riešením.
• Jeho zásadnou výhodou je možnosť relatívne rýchleho a presného skonštruovania.
• Tento typ krovu je vyhotovovaný z ľahkých prefabrikátov, tzv. priehradníkových väzníkov.
• Väzníkové krovy je možné vyhotoviť na stavbách rôzneho tvaru. Svoje uplatnenie si tak nachádzajú aj na budovách s netradičnou architektúrou.
• Okrem toho medzi ich hlavné výhody patrí aj nižšia hmotnosť, čo následne znamená aj jednoduchšie vyhotovenie nosnej konštrukcie.
• Vďaka precíznemu navrhovaniu a statickému dimenzovaniu ide o cenovo veľmi výhodnú technológiu.
• Základom našej technológie je precízne projektovanie, vďaka čomu dokážeme optimalizovať spotrebu materiálu.
• Základom styčníkovej technológie je precízne navrhovanie, jedine tak môžeme optimalizovať množstvo použitého materiálu bez kompromisov.
• Naši vlastní projektanti nadimenzujú každú jednu objednanú strešnú konštrukciu, pričom majú na pamäti hlavné kritériá ako bezpečnosť a nosnosť vyžadovanú súčasnými normami.
• Na výrobu väzníkových konštrukcií sa vo väčšine prípadov používa hobľovaná doska s hrúbkou 45 mm, ktorá je narezaná presne na mieru pomocou poloautomatickej píly na základe výrobnej dokumentácie.
• Automatická optimalizácia umožňuje minimalizáciu vzniku odpadu.
• Píla tiež automaticky označuje každý jeden prvok, z ktorých sa potom poskladá väzníkový nosník.
• Pred ďalším spracovaním je rezivo ošetrené insekticídnym a fungicídnym roztokom, ktorý ďalej zvyšuje odolnosť strešnej konštrukcie.
• Z narezaného reziva sa na lisovacom stole vytvára požadovaná šablóna zodpovedajúca výrobnej dokumentácii pomocou oceľových pukov.
• Po vytváraní požadovanej geometrie sa styčníkové plechy vtlačia do dreva statikom stanoveným tlakom pomocou nášho 60-tonového hydraulického lisu.
• Rezivo aj styčníkové plechy zostanú počas celého procesu vodorovné, čím sa zabráni posunutiu a krúteniu navzájom spojených konštrukčných prvkov.
• Pri takto vyrábaných nosníkoch vďaka statickej optimalizácii spojov materiál sa používa iba tam, kde je to potrebné, čím sa znižuje aj vlastná tiaž konštrukcie.
• Preprava nosníkov sa zohľadňuje už pri plánovaní.
• Ich nízka hmotnosť výrazne uľahčuje nakladanie, no mimoriadnu pozornosť treba venovať správnemu umiestneniu a upevneniu na návese.
• Strešná konštrukcia sa dvíha na jej konečnú pozíciu pomocou hydraulickej ruky alebo žeriavu.
• Väzníkový krov ponúka viaceré výhody: od možnosti realizácie veľkých rozponov bez stredovej podpory, cez úsporu materiálov až po variabilitu vnútornej dispozície.
• Väzníkový krov umožňuje rôzne tvary striech a vytvorenie podkrovných priestorov bez nutnosti nosných stien.
• Väzníkový krov je veľmi efektívnou možnosťou riešenia krovov a svojou variabilitou je vhodný na všetky typy striech.
• Menšia spotreba reziva pri jeho výrobe oproti klasickému krovu má pozitívny dosah na ochranu životného prostredia.
• Väzníkový krov je šetrným riešením, menšie prierezy pri väzníkových krovoch zabezpečujú úsporu dreva, čiže aj celkovú cenu krovu.
• Úspora financií sa ukáže i pri montáži stropnej konštrukcie, keďže túto je možné zavesiť priamo na spodnú časť väzníkov a taktiež pri montáži podbitia vonkajšej rímsy.
• Do 4 týždňov od vašej prvej požiadavky môžete mať strechu hotovú.

Nevýhody väzníkového krovu

• Azda najväčšou nevýhodou väzníkového krovu je, že priestor podkrovia sa nedá využiť ako obytné podkrovie.
• Realizácia väzníkového krovu je ekonomicky výhodná len pre menšie sklony strechy, pričom literatúra uvádza ako hranicu sklon 30°.
• Pri väčších sklonoch vyhráva po ekonomickej stránke klasická konštrukcia krovu, kde získavame navyše, hlavne pri väčších sklonoch, aj priestor na vybudovanie obytného podkrovia.
• Oproti klasickému riešeniu je ich predsa len niekoľko.
• Pri zvýšenej (najmä priamej) vlhkosti v kombinácii so zmrazovaním a rozmrazovaním (priame vonkajšie prostredie) môže dôjst po rokoch opakovaného procesu ku postupnému vyťahovaniu styčníkových dosiek a kolapsu konštrukcie.
• Pri podkrovných priestoroch takýto fakt nehrozí, ale tento spôsob väzníkov nie je vhodný napr.

Výhody klasického krovu

• Výhody klasického krovu pre vás určite nebudú neznáme.
• Ide o typickú nosnú konštrukciu striech, ktorá je využívaná po desaťročia.
• Samozrejme aj klasický krov je možné vyhotoviť rôznymi spôsobmi, ktoré závisia od veľkosti strechy, sklonu strechy a celkových proporcií stavby.
• Pri väčších sklonoch vyhráva po ekonomickej stránke klasická konštrukcia krovu, kde získavame navyše, hlavne pri väčších sklonoch, aj priestor na vybudovanie obytného podkrovia.
• Priemerná životnosť klasického krovu je 50 rokov.
• Ak má dom jednoduchý pôdorys a rozpätie pod 10m, rozumnejšia voľba v tomto prípade bude klasický krov.
• Myslíme dom s jednoduchým obdĺžnikovým tvarom so sedlovou strechou v tvare písmena A.
• Pokiaľ je vašou požiadavkou využívať priestor krovu na bývanie, určite odporúčame klasický krov.
• Klasický krov má niekoľko základných typov konštrukcií, v súčasnosti sa z ekonomického hľadiska najviac využíva pri sedlovej streche tzv. hambálkový krov.
• Ak chcete priestor krovu obývať, jedinou a rozumnou možnosťou je klasický krov.

Nevýhody klasického krovu

• Klasický krov si pri výstavbe vyžaduje viac času a tiež materiálu.
• Rovnako sa toto riešenie neoplatí ani pri strechách s veľmi nízkym sklonom (napríklad menej ako 20 stupňov).
• Pri klasickom krove si treba dať pozor na dodržanie spoja, ktorý musí byť presne podľa projektu.
• Pri klasickom krove je tiež nutné počítať s tým, že sa jedná o náročnejšiu prácu, ktorá si vyžaduje skúsenosti a zručnosti.

Kedy zvoliť väzníkový krov a kedy klasický?

Pri použití väzníkových krovov nie je potrebné počítať s budovaním stropnej konštrukcie na poschodí pod strechou. Stropnú konštrukciu je možné zavesiť priamo na spodné vodorovné pásnice väzníkov. K úsporám času a materiálu dochádza aj pri montovaní obloženia vonkajšej presahujúcej vodorovnej rímsy, ktoré sa montuje rovnako na spodné pásnice väzníkov.

V krajinách západnej Európy a v Amerike sú väzníkové krovy najpoužívanejšími konštrukciami na zhotovenie nosnej časti strechy. K ich obľube prispieva úspora drevnej hmoty, možnosť vyrobiť krov v dielňach vybavených modernou, číslicovo riadenou technológiou a v neposlednom rade aj rýchla montáž na stavbe a tým úspora nákladov na pracovnú silu.

Pri použití väzníkových krovov nie je potrebné počítať s budovaním stropnej konštrukcie na poschodí pod strechou. Stropnú konštrukciu je možné zavesiť priamo na spodné vodorovné pásnice väzníkov. K úsporám času a materiálu dochádza aj pri montovaní obloženia vonkajšej presahujúcej vodorovnej rímsy, ktoré sa montuje rovnako na spodné pásnice väzníkov.

Uprednostniť moderný väzníkový krov, alebo radšej staviť na klasickú konštrukciu? To je veľmi častá a neľahká otázka každého, kto sa chystá na stavbu alebo kompletnú rekonštrukciu strechy. Pred stavbou alebo kompletnou rekonštrukciou strechy je vhodné zvážiť všetky možnosti a parametre strechy. Patrí medzi ne aj konštrukčné riešenie krovu.

Dnes sa stále vo väčšej miere využívajú väzníkové krovy, ktoré sú vhodným riešením pre malé bungalovy ale aj väčšie haly. Klasické krovy však majú na trhu stále svoje miesto.

Do sklonu približne 30° je ekonomicky výhodnejšie vybrať si na stavbu väzníkový krov. V prípade, že netúžite po obytnom podkroví a dizajnovo sa vám páčia strechy na dome so sklonom do 30°, tak práve krov z priehradových väzníkov môže byť pre vás ideálnou voľbou. Pri nižšom sklone je klasický krov nevhodný, materiál vychádza drahšie ako pri väzníkovom krove a stráca sa využiteľnosť podkrovia na bývanie.

Čím je vyšší sklon strechy, tým viac sa stáva podkrovný priestor obytným. Ak má dom jednoduchý pôdorys a rozpätie pod 10m, rozumnejšia voľba v tomto prípade bude klasický krov. Myslíme dom s jednoduchým obdĺžnikovým tvarom so sedlovou strechou v tvare písmena A.

Pokiaľ chcete plnohodnotne využívať priestor krovu ako obytné podkrovie je tradičný krov viac-menej jediná možnosť. Výhodnejší je takisto pokiaľ chcete väčší sklon strechy (nad 30°) a preklenujete menšie rozpätia (približne do 8-10m) pri pomerne jednoduchom tvare strechy. Tradičnému krovu najviac sedí sedlová strecha (v tvare písmena A) na domoch s jednoduchým obdĺžnikovým tvarom.

Pokiaľ však neplánujete využívať priestor krovu ako obytné podkrovie a chcete strechu s miernym sklonom (pod 25°) alebo zložitejším tvarom, je pre Vás pravdepodobne vhodnejší väzníkový krov. Takisto pokiaľ preklenujete väčšie rozpätia, napríklad máte dom v tvare štvorca o rozmeroch 12x12m bez vnútorných nosných stien alebo stĺpov, potom je väzníkový krov viac-menej jediná možnosť.

Pri členitej streche, pokiaľ máte v návrhu valby, oblúky, dlhšie presahy či väčšie rozpony, z finančného hľadiska vychádza lacnejšie väzníkový krov. Pri väčších rozpätiach a tvarovo zložitejších krovoch musíte počítať totiž s vyššími nákladmi na spotrebu väčšieho množstva reziva. Úspora na dreve použitím väzníkového krovu pri zložitejších tvaroch striech môže predstavovať až 40% oproti klasickému krovu.

Pri zložitom pôdoryse tvaru domu, kde je potrebné preklenúť väčší priestor medzi nosnými stenami či stĺpmi (rozpätie nad 10m) tiež odporúčame väzníkový krov. Krov z priehradových väzníkov možno vyrobiť až v dĺžke 20m, takže stavba nebude potrebovať dodatočné nosné steny či stĺpy, ako by to bolo v prípade klasického krovu.

Pokiaľ vám podkrovie postačí len na účel úložného priestoru, už máte na výber medzi klasickým a väzníkovým krovom.

Váš cieľ je jasný a to je strecha s čo najväčšou finančnou úsporou. Šetrným riešením z týchto dvoch typov krovov vychádza určite väzníkový krov.

Ste v situácii, kedy nemáte čas nazvyš a jediné vaše kritérium je bývať čo najskôr. Väzníkový krov je veľmi efektívnou možnosťou riešenia krovov a svojou variabilitou je vhodný na všetky typy striech.

Ste typ človeka, ktorému záleží na životnom prostredí? Vyberte si väzníkový krov.

Materiály a technológia výroby

Väzníkový krov predstavuje hlavnú nosnú konštrukciu strechy, často označovanú ako priehradový väzník. Tento typ konštrukcie je charakteristický svojou stabilnou a priestorovo stuženou formou, tvorenou sériou prepojených väzníkov. Jednotlivé väzníky, ktoré tvoria väzníkový krov, sú navzájom spojené pomocou prelisovaných tŕňov a styčníkových dosiek.

Naše strešné konštrukcie vyrábame z najkvalitnejších stavebných materiálov zakúpených od nášho rakúskeho partnera. Používame len technicky vysušené, hobľované, CE-certifikované, strojovo triedené rezivo pevnostnej triedy C24. Je veľmi dôležité používať drevené prvky, ktoré k nám prichádzajú už v hobľovanom stave, pretože len tak vieme zabezpečiť ich rozmerovú presnosť a v dôsledku toho aj presnú realizáciu staticky nadimenzovanej konštrukcie.

Pomocou strojového sušenia sa dá vlhkosť dreva znížiť na 13-18%, vďaka tomu sa rezivo dostane do rozmerovo stabilného stavu, nevzniknú v ňom praskliny a ani sa nedeformuje. Pri technicky sušenom dreve sa dá vyhnúť aj použitiu chemických prostriedkov na ochranu dreva, pretože takáto nízka vlhkosť už neposkytuje vhodné prostredie pre žiadnych škodcov, hmyz či plesne.

V prípade styčníkového plechu ide o jednoduchý, no o to efektívnejší americký vynález, ktorý prispieva k realizácii cenovo dostupných riešení stavebných konštrukcií od roku 1955. Jeho využitie v Európe sa rozšírilo v 90-tych rokoch 20. storočia najmä v oblasti výrobe strešných konštrukcií. Styčníkový plech je tenká, pozinkovaná doska vyrobená z ocele, z ktorej sa pri výrobe vyrazia a následne ohýbajú hroty.

Časté chyby pri realizácii a užívaní

Prvá a najčastejšia chyba sú zle zadefinované, resp. časom zmenené zaťaženia ako napr. druh/vrstvy strešnej krytiny a podhľadu alebo dodatočné priťaženie solárnymi panelmi. Nie vždy zrealizovaný väzníkový krov na zmenu zaťaženia vyhovie.

Z hľadiska projektovania skúsenými projektantmi sa zriedkakedy vyskytnú praktické problémy. Každý projektant by mal mať vedomosti o všetkých relevantných normách a ich odporúčaniach. Pri nízkych sklonoch strechy, pultových konštrukciách alebo špecifických požiadavkách od zákazníkov na minimálnu výšku väzníka je dôležité dôkladne dbať na dodržanie minimálnej odporúčanej výšky väzníka podľa noriem. Táto hodnota je odvodená z praktických skúseností, dotvarovania konštrukcie, miernych tolerancií pri výrobe a následných deformácií. Dodržiavaním tejto hodnoty sa zabezpečí, že väzník bezpečne splní požiadavky počas celej svojej plánovanej životnosti (50 rokov). V opačnom prípade, pri kombinácii maximálnych zaťažení, môže dôjsť k nepredvídaným priehybom.

Nasleduje samotná montáž väzníkového krovu a svojvoľné zásahy do konštrukcie. Občas sa stane, že priečky (nenosný systém) sú v rovine s nosným systémom, alebo sú dokonca nad ním. Vtedy je potrebné ich zníženie min. 50mm pod väzníky. Vizuálnou chybou nezapríčinenou väzníkmi je rovinatosť pre pokládku strešnej krytiny. Väzníkový krov sa ukladá a kotví priamo na ž.b. a pokiaľ nie je dodržaná jeho rovinatosť, odzrkadlí sa to na strešnej rovine.

Pri samotnej montáži vznikajú chyby ako opačne otočený väzník voči nosným stenám alebo nedodržanie normou odporúčanej zvislosti väzníka. Odstránenie chýb musí byť zrealizované ihneď pri montáži.

Častou chybou je svojvoľné odstránenie častí zavetrenia. Pri správnom zavetrení pôsobí väzníková konštrukcia ako celok (vzájomne sa previaže a zabezpečí sa priestorová tuhosť a stabilita). Pri čiastočnom odstránení ondrejských krížov môže mať jedna časť väzníkov o málo väčšie priehyby, alebo zvislý výkyv ako ostatné, nastane jemný pohyb v latovaní a konštrukcia napr. pri pôsobení vetra vŕzga. Pri väčšom odstránení ondrejských krížov môže nastať napr. pri zaťažení snehom vybočenie väzníkov.

Fatálnou chybou býva neodborné odstránenie časti výpletu. Či už vnútorného (diagonály alebo zvislice), alebo rozrezanie spodného pásu. Môže nastať situácia, že výplet bude zavadzať dodatočne realizovanej vzduchotechnike, spodný pás výlezu do podkrovia atď.. Vtedy je nutný celkový prepočet a posúdenie možnej realizácie.

Keď prebehne bezproblémový návrh s montážou krovu, treba si dať pozor na správne zrealizovanie vrstiev strešnej krytiny a podhľadu. Je nutné zabezpečiť hlavne správne odvetranie podkrovného priestoru a zamedziť vniknutiu vlhkosti či už priamej cez krytinu, alebo nepriamej formou zvýšenej vlhkosti spodných podlaží a následnému kondenzu v podkroví.

Rezivo používame zásadne strojovo certifikované a pri dodržaní správnych vrstiev a odporúčaných postupov, fungovania stavby ako celku nie je dôvod na degradáciu vlastností dreva. Pri zanedbaní detailov treba hľadať príčinu, nepomôže odstránenie dôsledkov.
