Kondenzačné kotly produkujú počas svojho chodu kondenzát. Tento proces je výsledkom chemickej reakcie medzi parou a oxidmi uhlíka a dusíka, ktorá sa odohráva počas kondenzácie. Vzniknutý kondenzát má nízke pH, pohybuje sa v rozmedzí 1,5 až 5, čo znamená, že je kyslý. Vyliatie takéhoto kyslého kondenzátu priamo do odtoku môže spôsobiť vážne poškodenie vodovodného systému a kanalizačného potrubia.
Aby sa predišlo týmto škodám, je nevyhnutné nainštalovať neutralizačný filter. Tento filter je navrhnutý tak, aby neutralizoval kyslý kondenzát prechádzajúci cez neho. Pri tomto procese sa pH kondenzátu zvýši nad 7, čím sa stáva neškodným pre vodovodné a kanalizačné systémy.
Ako funguje neutralizačný filter?
Neutralizačný filter funguje na princípe chemickej neutralizácie. Keď kyslý kondenzát preteká cez filtračné médium, reaguje s ním a jeho pH sa postupne zvyšuje. Po prechode filtrom je kondenzát bezpečný na vypúšťanie do kanalizácie.
Obsah balenia a technické údaje
Štandardný balíček neutralizačného filtra zvyčajne obsahuje:
- Neutralizačný filter - 1 kus
- Konektor 3/4 “GW - 20 mm (s tesnením) - 1 kus
- Konektor ¾ ’’ GZ - 20 mm - 1 kus
- Montážne spony - 2 kusy
- ¾ “tesnenie - 1 kus
Technické údaje:
- Maximálny prietok: 3 l/h
- Vstup pripojenie: 3/4 ′ GZ alebo 20 mm rúrka
- Výstup pripojenie: 3/4 ′ GW alebo 20 mm rúrka
- Použitie: Pre kondenzačné kotly s maximálnym výkonom 35 kW
- Životnosť: 6 - 12 mesiacov
Rozmery:
- Dĺžka [mm]: 200
- Vonkajší priemer [mm]: 54
Inštalácia neutralizačného filtra
Neutralizačný filter kondenzátu by mal byť namontovaný za kotlom na odtokovom potrubí kondenzátu, pričom by mal byť umiestnený vo vzdialenosti minimálne 180 mm od výstupu spalín kotla. Filter je vhodný pre vodorovnú aj zvislú inštaláciu, pričom vodorovná inštalácia zvyčajne poskytuje efektívnejší účinok neutralizácie.
Pri inštalácii je dôležité filter ručne dotiahnuť a dodržiavať smer prúdenia vyznačený na štítku. Pre pevnú a bezpečnú inštaláciu sa odporúča použiť montážne spony.
Dôležitosť filtrácie v vykurovacích systémoch
Okrem neutralizačných filtrov existujú aj iné typy filtrov, ktoré slúžia na ochranu vykurovacích systémov. Magnetický filter na ústredné kúrenie je profesionálnou poistkou proti čiernemu kalu a magnetitu, ktoré môžu spôsobovať hluk v kotle a zvyšovať náklady na vykurovanie.
Magnetický filter je najúčinnejšou ochranou vykurovacieho systému pred poškodením vplyvom mechanických nečistôt. Mechanické nečistoty znižujú výkon vykurovacieho systému, zvyšujú spotrebu energií, poškodzujú komponenty systému a skracujú ich životnosť.
V nízkoenergetických novostavbách sú magnetické filtre už často štandardnou súčasťou zariadenia. Používanie magnetického filtra v nových systémoch, resp. pri výmene kľúčových komponentov (kotol, obehové čerpadlo) sa dôrazne odporúča. Moderné kotly a čerpadlá totiž z dôvodu energetických úspor využívajú magnetické vložky, na ktorých sa však usadzujú kovové nečistoty z prevádzkovej kvapaliny. Tieto nečistoty vedú k upchatiu, zadretiu a k ďalším poruchám čerpadiel.
Inštalácia magnetického filtra do vykurovacieho systému sa odporúča aj v domoch so starším typom kotlov. Riziko poškodenia kovovými nečistotami hrozí aj v prípade, že kotly alebo čerpadlá nevyužívajú magnetické vložky. Dôsledkom takého poškodenia býva výmena danej časti, ktorá je často náročnejšia než u nových systémov.
V nefiltrovanej prevádzkovej kvapaline sa nachádza množstvo pevných častíc - častice magnetitu, uvoľnené kovové častice a ďalšie drobné nečistoty. Vykurovací systém je uzavretý, takže voda sa tu neobnovuje a množstvo uvoľnených častíc sa neustále zvyšuje. Mechanické častice zanášajú komponenty vykurovacieho systému, najmä obehové čerpadlá a kotly. Jemné častice sa usadzujú na vnútorných stenách potrubia a vykurovacích telies, čím znižujú efektivitu tepelnej výmeny.
Princíp fungovania magnetického filtra

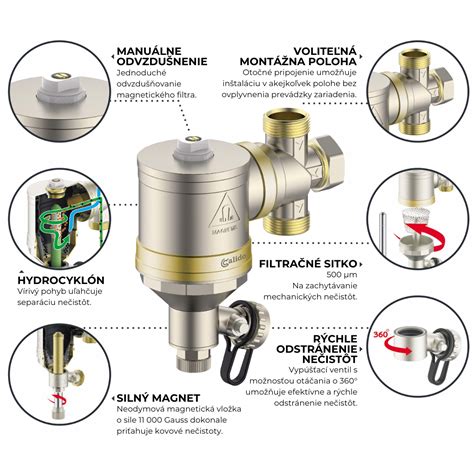

Základnou súčasťou magnetického filtra je silný magnet, ktorý vo vykurovacom systéme zachytáva magnetické častice. Niektoré magnetické filtre sú opatrené aj odlučovačom vzduchu. Voda z potrubia vykurovacieho systému natečie do nádržky filtra s integrovanou magnetickou tyčou, na ktorej sa zachytia všetky magnetické častice. V nádržke zároveň vyplávajú na hladinu neželané bublinky, vďaka čomu dochádza k odlúčeniu vzduchu.

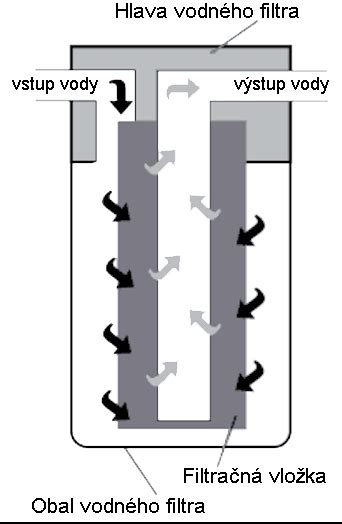

V tele filtra je umiestnená filtračná nerezová vložka, v ktorej strede je vstavaný magnet. Voda vteká najskôr do filtračnej vložky, kde dochádza k primárnemu zachyteniu magnetických nečistôt na magnet, nemagnetické nečistoty potom zostávajú zachytené vo vnútri filtračnej vložky. Filtračná vložka s jemnosťou 100 mikrónov zaisťuje zachytenie aj veľmi jemných nečistôt a kalov.
Magnetický filter funguje nepretržite a na svoju prevádzku nepotrebuje energiu - funguje totiž iba na báze fyzikálnych zákonov. Všetka voda vo vykurovacom systéme teda bude prúdiť cez filter, kde dochádza k samotnej filtrácii.
Čištění magnetického filtru
Údržba a čistenie magnetických filtrov
Moderné magnetické filtre umožňujú údržbu v plnej prevádzke, t.j. bez nutnosti systém odstaviť či filter demontovať. Zvyčajne je potrebné filter od zachytených nečistôt očistiť raz ročne. V prípade inštalácie do nového systému je nutná kontrola najneskôr po jednom mesiaci prevádzky.
Pred vyčistením filtra MG1 skontrolujte, že je čistenie bezpečné. Pri horizontálnej pozícii uzavrite guľový ventil (guľové ventily) privádzajúce vodu do filtra. Opatrne vyskrutkujte vypúšťacie viečko a vypustite vodu. V prípade umiestnenia filtra vo vertikálnej pozícii uzavrite ventil(y), povoľte viečko filtra a vypustite vodu z celého filtra. Po vypustení vody z filtra vyskrutkujte viečko filtra. Skontrolujte, či nie je poškodený tesniaci O krúžok, v prípade poškodenia ho vymeňte. Filter opäť skompletizujte.
Ak je filter nainštalovaný do predtým prevádzkovaného systému, je nutné filter čistiť z dôvodu prítomnosti nečistôt častejšie. Po odfiltrovaní nečistôt frekvencia čistenia klesá. V prípade nevyčistenia filtra od nečistôt môže dôjsť k celkovému zaneseniu vložky, zablokovaniu a nepriepustnosti filtra. Pre správnu funkčnosť filtra odporúčame kontrolu a vyčistenie filtra aspoň raz ročne.
Ďalšie produkty pre vykurovacie systémy
Okrem filtrov existujú aj ďalšie produkty, ktoré prispievajú k správnemu a úspornému chodu vykurovacích systémov:
- Chémia na ústredné kúrenie: Prípravky ako Fernox Protector F1 chránia pred koróziou a tvorbou vodného kameňa.
- Čističe vykurovacích systémov: Produkty ako Fernox Power Cleaner F8 účinne odstraňujú kal, nečistoty a vodný kameň.
- Teplonosné kvapaliny: Koncentráty na báze glycerínu alebo monoetylénglykolu s inhibítormi korózie.
