Skúšačka napätia a skrutkovač: Kompletný sprievodca bezpečným meraním elektriny

Skúšačka napätia je bežný prístroj, ktorý má vlastný nielen elektrikári, ale aj domáci majstri a skrátka tí, ktorí sú schopní doma všeličo opraviť sami. Tento prístroj stojí iba niekoľko desiatok korún, môže ale zachraňovať životy. S jeho pomocou si môžete zistiť, či v danom elektrickom obvode prúdi elektrina, alebo je vypnutá. Skúšačka napätia je jednoduchý prístroj.

V elektrotechnike je skúšačka zariadenie alebo prístroj, ktorý sa používa na vykonávanie rôznych testov a meraní na elektrických systémoch, zariadeniach a komponentoch. Cieľom týchto testov je zabezpečiť, že elektrická inštalácia je v správnom stave, bezpečná a spĺňa požadované normy a špecifikácie. Bezpečnosť práce technika, ale aj bezpečnosť výsledného zapojenia elektrického obvodu pre obyvateľov domu, sú kľúčové. Skúšačka dokáže okamžite zistiť prítomnosť (aj zvyškového, falošného či statického) napätia, ale aj jeho presné hodnoty.

Typy skúšačiek napätia

Existuje niekoľko spôsobov, ako môže skúšačka svojmu majiteľovi povedať, či sa prúd nachádza alebo nenachádza. Existuje široká paleta rôznych typov skúšačiek, ktoré sa líšia konštrukciou, princípom činnosti a funkčnosťou. Vďaka širokej ponuke zariadení si používatelia môžu vybrať spoľahlivý a funkčný nástroj v závislosti od finančných možností a osobných preferencií, či už na domáce alebo profesionálne použitie.

Jednopólové skúšačky napätia (indikátorové skrutkovače)

Najjednoduchšie a najlacnejšie skúšačky sú najčastejšie na trhu v podobe jednoduchých indikátorov, ktoré pripomínajú malý skrutkovač s priehľadnou rúčkou. Tieto modely sú vybavené neónovými žiarovkami. Hrot sondy (stylus) slúži ako druh vodiča (kontaktná časť).

Princíp štandardného indikačného skrutkovača je založený na prúde tečúcom cez hrot (stylus) a rezistor na kontakt neónovej alebo LED lampy, ktorý spôsobí jej rozsvietenie. Dôležitým predpokladom fungovania testera je zopnutie druhého kontaktu, ktorý sa nachádza na rukoväti. To sa vykonáva tak, že sa prstom dotknete koncovej časti zariadenia (päty). Telo používateľa slúži ako prvok obvodu. Vďaka integrovanému rezistoru je prúd pretekajúci nástrojom pre používateľa bezpečný.

Kontrolka signalizuje prítomnosť fázy na testovanom zdroji napájania (vodič, vypínač, zásuvka alebo iný elektrický spotrebič). Nevýhodou tohto modelu je pomerne vysoký prah indikácie - zariadenie nefunguje pri napätí nižšom ako 60 V. Bežný indikačný skrutkovač funguje bez batérií a je určený len na detekciu nulového fázového napätia; otvorené obvody s ním nemožno detekovať. Príkladom je 1-pólový tester Wera na detekciu napätia v rozsahu 150-250 V, ktorý má praktickú klipsňu na nástroj a oceľovú izolovanú čepeľ. Svetelný indikátor je integrovaný do rukoväte.

Konštrukcia štandardného indikátorového skrutkovača:

• plastový rám (telo rukoväte);
• Kovové "žihadlo";
• Vodivý kontakt a obmedzovací odpor integrovaný v puzdre;
• Jar;
• Neónový alebo LED indikátor;
• Kontaktná doska.

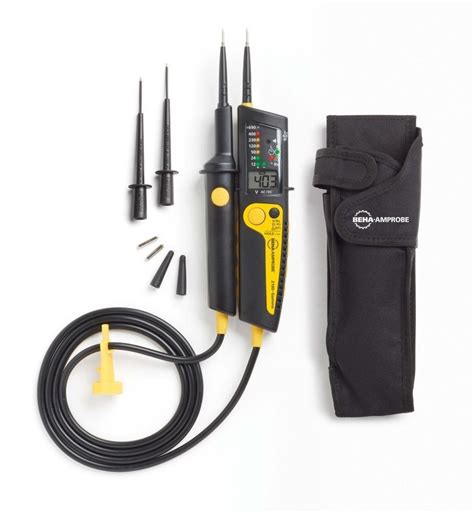

Dvojpólové skúšačky napätia

Dvojpólové skúšačky ponúkajú rozšírené možnosti merania. Najlacnejšie dvojpólové skúšačky majú iba základné funkcie ako indikáciu prítomnosti napätia pomocou tlejivky či solenoidu (vysúvajúci sa elektromagnet s ciachovanou stupnicou napätia). Tie lepšie vybavené potom majú aj LCD displej, kde vám presnú nameranú hodnotu zobrazia.

Drahšie modely majú aj ďalšie pokročilé funkcie. Môžete nimi napríklad merať frekvenciu, zisťovať spojitosť obvodu (či nie je vodič prerušený), polaritu jednosmerného napätia či testovať prúdové chrániče. Skúšačka SN-4 je určená k dvojpólovému meraniu jednosmerného a striedavého napätia od 110V do 400V s frekvenciou 0-60Hz. Dokážete s ňou určiť fázový vodič L a poradie fáz. Dvojpólová skúšačka FLUKE T110 napríklad ponúka kombináciu bezpečnosti, ľahkého použitia a rýchlosti odozvy a je vyrobená v súlade s normou IEC EN 61243-3:2014 pre overenie absencie napätia. Würth Dvojkolíková skúšačka napätia LED Multi-Tester Pro II 1000V IP65 je skúšobné zariadenie pri maximálnej úrovni bezpečnosti (CAT IV 1000 V) s automatickým výberom rozsahu testovania a intuitívnym ovládaním bez potreby nastavenia vopred. Skúšačky Fluke T90/VDE a FLUKE T130 sú v súlade s STN EN 61243-3 ed.2:2011 a umožňujú meranie jednosmerného a striedavého napätia do 690 V, test prepojenia, jednopólovú detekciu fázy a v prípade T130 aj vibračnú indikáciu a indikáciu sledu fáz.

Samozrejme, skúšačky napätia s displejom a pokročilými funkciami potrebujú aj napájanie. O to sa starajú batérie - buď klasická 9 V, AAA články, alebo malé gombíkové články.

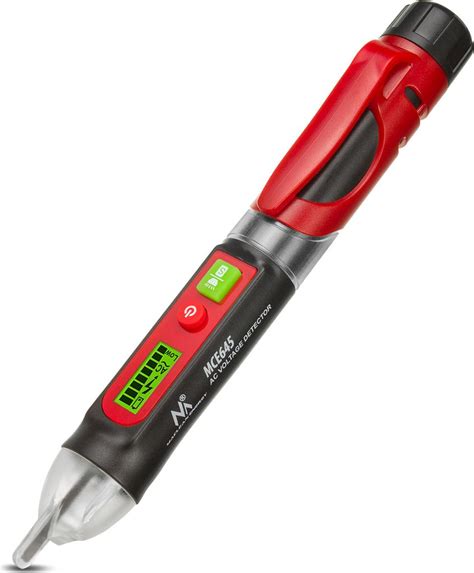

Bezkontaktné skúšačky napätia

Bezkontaktné skúšačky napätia sa na prvý pohľad podobajú na jednopólové skúšačky, pracujú však na odlišnom princípe. Prítomnosť napätia zisťujú pomocou elektrického poľa - bez toho, aby ste museli dotykom vodivo prepojiť skúšobný hrot so skúšaným kontaktom. Bezkontaktné skúšačky napätia sú povinné v prostredí s nebezpečenstvom výbuchu, pretože pri klasickej skúšačke by mohla medzi hrotom a skúšaným kontaktom preskočiť iskra.

Merací rozsah bezdotykových skúšačiek býva do 1 000 V striedavých. Niektoré majú aj rozsah na malé striedavé napätia, napr. 12 V. Príkladom je veľmi jednoducho použiteľný bezkontaktný detektor striedavého napätia Fluke 1AC-E-II VoltAlert s najvyššou bezpečnostnou kategóriou CAT IV 1000 V a rozsahom napätí 200-1000 V. Amprobe NCV-1040-EUR je bezkontaktná skúšačka napätia a magnetického poľa so svetelnou a akustickou signalizáciou, detekciou napätia od 12 do 1000 V AC, bezpečnostnou kategóriou CAT IV/1000 V a krytím IP65. Indukčná skúšačka napätia YATO 12 - 1000 V je optimálny pracovný prostriedok na detekciu napätia v elektrických vodičoch a funguje na princípe bezdotykovej indukcie. Bezdotyková ceruzková skúšačka napätia Fluke LVD2 má dvojakú citlivosť, svietidlo a detekciu striedavého napätia od 90 V do 600 V.

Elektronické zariadenia nevyžadujú, aby sa človek dotýkal dosky na rukoväti. Na zistenie prítomnosti napätia sa stačí dotknúť skúšobného predmetu hrotom skúšačky.

Automobilové skúšačky napätia

Automobilové skúšačky sú dvojpólové, no majú malý napäťový rozsah, obvykle 6 - 24 V, aby pokryli všetky typy áut. Osobné autá síce majú 12 V rozvod, nákladné však 24 V a historické (okrem veteránov napr. staršie modely) môžu mať aj iné napätie. Ku skúšačke teda musíte pripojiť pribalenú elektródu. Tú potom priložíte na mínus pól autobatérie alebo plechovú kostru auta. SKÚŠAČKA NAPÄTIA pre napätie 6-12-24V je vyrobená z kovu a plastu, má štipec a slúži na určenie chyby pri vzniku nízkeho napätia.

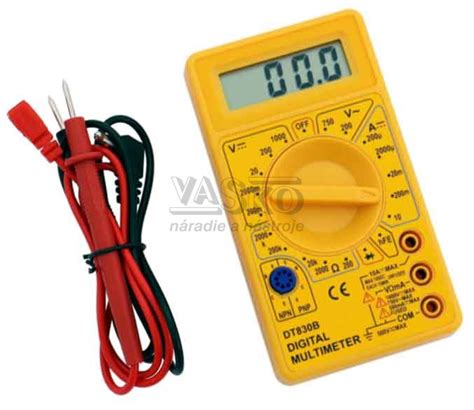

Digitálne a multifunkčné skúšačky

Môžete si kúpiť aj pokročilé digitálne multimetre, ktoré sa používajú napríklad pri montáži spomínaných zásuviek či zapájaní rozvodných skríň. Digitálna skúšačka napätia je obzvlášť praktická a ľahko použiteľná. Je ideálna na profesionálne, viacstupňové testovanie napätia, jednopólového vonkajšieho vodiča a smeru.

Elektronické zariadenie s LCD alebo jednoduchým displejom sa často používa ako mini multimeter. Viacúčelový skrutkovač s displejom je počuteľný a kompaktný. Elektronický nástroj má na rukoväti tieto komponenty:

• Zobrazenie;
• Funkčné klávesy;
• Indikátor napätia;
• Označenie výrobcu.

Vylepšené modely sú vybavené indukčnou sondou (stylusom). Pre používateľov, ktorí nevedia, ako používať skrutkovač s LCD displejom, sú k dispozícii špeciálne pokyny na používanie.

Elektronický tester má tieto aplikácie:

• Určenie úrovní napätia;
• Testovanie kontinuity rôznych vodičov, elektrických vedení, elektrických sietí;
• Identifikácia zeme/fázy;
• Kontrola polarity;
• Detekcia elektromagnetického a mikrovlnného žiarenia.

Okrem uvedených funkcií sa tento indikačný skrutkovač úspešne používa aj ako detektor na vyhľadávanie skrytých káblov. Model s LCD displejom sa vyznačuje multifunkčnosťou a vysokou cenou. S multifunkčným zariadením vybaveným bipolárnym tranzistorom môžete: detekovať fázy, identifikovať prerušenia vedenia a poruchy kontaktov, identifikovať polaritu rôznych zdrojov jednosmerného prúdu, bezkontaktnou metódou identifikovať umiestnenie kábla v stene (pod omietkou) a skontrolovať spojitosť poistiek a vodičov.

Kľúčové vlastnosti a parametre skúšačiek

Pri výbere skúšačky napätia je dôležité zvážiť jej technické parametre a funkcie, aby zodpovedala zamýšľanému použitiu.

• Merací rozsah napätia: Merací rozsah bezdotykových skúšačiek býva do 1 000 V striedavých. Niektoré majú aj rozsah na malé striedavé napätia, napr. 12 V. Presvedčte sa, že skúšačka zvládne napätie, aké očakávate v obvode.
• Prevádzková teplota: Dôležité, keď chcete pracovať vonku.
• IP krytie: Udáva odolnosť voči vlhkosti a vniknutiu prachu. Bežné skúšačky ako SN-4 majú krytie iba IP40, takže nie sú vhodné do vlhkého a extrémne prašného prostredia. Profi skúšačky napätia môžu mať aj krytie IP64, takže na ne môže aj pršať.
• Data hold: Po stlačení tlačidla ostane nameraná hodnota na displeji aj po odpojení skúšobných hrotov.
• Tichý režim: Niektoré skúšačky indikujú napätie zvukovým signálom alebo vibráciami, tento režim umožňuje ich vypnutie.

Prehľad vybraných skúšačiek napätia

Použitie skúšačky napätia a indikátorového skrutkovača

Pri práci s elektrickou sieťou musíte dodržiavať bezpečnostné predpisy a vedieť, ako správne používať tester - indikátor. Pri demontáži vypínačov, zásuviek atď. je potrebné predovšetkým odpojiť paketové spínače v elektrických obvodoch. Mali by ste sa tiež uistiť, že prístroj je v dobrom technickom stave, pretože od jeho technického stavu závisí presnosť údajov a bezpečnosť používateľa (remeselníka). Nástroj by mal mať kompletné telo - bez prasklín, prasklín atď. Ak je poškodenie minimálne, zariadenie by sa malo vymeniť, pretože následky úrazu elektrickým prúdom môžu byť nezvratné.

Otestujte skúšačku najprv na mieste, o ktorom ste si istý/á, že je pod napätím (napr. zásuvka). Merajte najviac pár sekúnd, skúšačky majú obmedzený čas merania (nájdete v návode). Okrem výmeny batérií v súlade s pokynmi výrobcu (opäť nájdete v návode) do skúšačky nijako nezasahujte. Nevymieňajte testovacie káble a nerozoberajte ju - tieto činnosti patria do rúk odborného servisného technika. Nefunkčná skúšačka sa nerozsvieti, čo by nám mohlo chybne indikovať, že v danom okruhu sa nenachádza elektrický prúd.

Funkčnosť skúšačky sa kontroluje skratovaním obvodu rukou (priložením prstov na sondu a pätu skúšačky súčasne). Nedostatok osvetlenia sa vyskytuje v dvoch prípadoch: keď prístroj zlyhá a musí sa vymeniť (oprava sa neodporúča, pretože náklady na opravu sú oveľa vyššie ako náklady na nový prístroj), alebo keď sú batérie vybité a treba ich vymeniť za nové (pri ich vkladaní dbajte na polaritu, inak prístroj nebude fungovať).

Bežné aplikácie

• Identifikácia fázy a nulového vodiča: V domácnostiach sa štandardne používa jednofázový systém s dvoma vodičmi - "fázovým" a "nulovým". Na vykonanie opravy elektroinštalácie je potrebné identifikovať správny vodič vložením skúšačky napätia do zásuvky alebo dotykom skúšobného vodiča. Prítomnosť žiary v testeri identifikuje "fázu", neprítomnosť - "nulu". Na kontrolu elektriny nemusíte byť elektrikár, na identifikáciu fázového a nulového vodiča môžete použiť skrutkovač s minimálnymi znalosťami elektriny.
• Kontrola kontinuity: Najlepší spôsob kontroly kontinuity žiarovky je použitie skrutkovača s LED diódou. Ak to chcete urobiť, držte žiarovku za jej základňu a priložte hrot nástroja na jej stredový kontakt. Prst sa dotkne kontaktnej dosky na rukoväti (päta). Svetelný alebo zvukový signál signalizuje, že žiarovka pracuje. Rovnakým spôsobom sa skontroluje celistvosť vodiča tak, že sa jeden koniec vodiča (odizolovaný) vezme do jednej ruky a druhý koniec sa dotkne hrotom (tŕňom) skrutkovača. Žiarenie indikuje spojitosť vodiča, žiadna reakcia znamená prerušený kontakt. V testovanom vodiči nesmie byť žiadne napätie.
• Kontrola predlžovacieho kábla: Prevádzkový stav predlžovacieho kábla sa kontroluje takto: spotrebič je odpojený od elektrického systému a elektrickej siete; každý vodič s odizolovanými koncami by sa mal zasunúť do zásuvky (kontakty by mali byť skratované); jeden z kontaktov a zástrčku uchopte do ruky a druhej sa dotknite indikátorom napätia; ak je obvod predlžovacieho kábla bez poruchy, žiarovka začne svietiť. Pred zapojením zariadenia odstráňte prepojku, aby ste zabránili skratu v zapojení. Ak indikátor nereaguje, pripojte predlžovací kábel k elektrickej sieti a pomaly prechádzajte špičkou rukoväte (hrotom) skúšačky po celej dĺžke prúdového chrániča (skrutkovač uchopí hrot). V prípade poškodenia je intenzita indikácie znížená alebo nie je viditeľná vôbec. Na obnovenie funkčného stavu predlžovacej šnúry sa na zistených porušených miestach odstráni izolácia, zistí sa poškodenie, vodiče sa skrútia a zaizolujú. Najlepšou možnosťou je kúpiť nové elektrické zariadenie.
• Vyhľadávanie skrytého vedenia: Skryté vedenie vyhľadajte tak, že zadnú stranu testera vediete pozdĺž steny a držíte sondu (stylus). Zvýšenie intenzity svetla alebo zvukový signál naznačujú, že za omietkou sa nachádza vodivý vodič. Táto metóda sa považuje za nedostatočne presnú a v panelových budovách za nepraktickú. Ak chcete vŕtať do stien a neviete, kde sú uložené káble, bezdotyková skúšačka na to nie je vždy dosť citlivá.
• Diagnostika problémov: Skúšačka napätia dokáže nájsť úniky elektriny či dokonca napätie tam, kde nemá byť (v nedostatočne uzemnených zariadeniach), alebo vo vodivých predmetoch, o ktoré sa oprel vodič pod napätím pri nejakej nehode.
• Bezpečnosť pri práci: Ak by ste napríklad išli vymieňať zásuvku, odporúča sa vypnúť nielen istič, ale napríklad aj prúdový chránič v danom obvode a prípadne aj hlavný istič. Ak vypínate len istič, prípadne pri výmene stropného LED svietidla len vypínač (čo je naozaj nebezpečné!), pomocou skúšačky zistíte, či do vodičov tečie nejaký prúd. Skúšačku napätia odporúčame použiť pri každej práci s elektrickým zariadením. Ak sa so základným elektrotechnickým vzdelaním rozhodnete napríklad len opraviť nejaký kontakt v pokazenom vysávači alebo vymeniť poškodené svietidlo za nový LED panel, bez skúšačky sa do toho ani nepúšťajte. Niektoré spotrebiče však neopravujte a nerozoberajte ani so sto skúšačkami, napríklad v takej mikrovlnke môže aj po vypnutí zo zásuvky zostať napätie, ktoré vám môže vážne ublížiť. Takéto zariadenia by mal opravovať len školený technik.

Bezpečnosť a výber skúšačky

Pri práci s elektrinou je bezpečnosť prvoradá. Niekedy neznamená, že viac je lepšie. Príliš veľa osobných ochranných prostriedkov môže spôsobiť, že budete pri práci neohrabaní a môžete tak spôsobiť viac škody ako úžitku. V prípade použitia skúšačky napätia je dobré používať špeciálne nevodivé rukavice, ktoré vám ale umožnia čo najpresnejší pohyb. Na tento účel si zvoľte rukavice, ktoré vám naozaj sedia. Príliš veľké môžu padať a nemusíte v nich mať potrebné stlačenie. Jednotlivé elektrikárske rukavice sa predávajú v niekoľkých rôznych typoch.

Skúšačka by rozhodne nemala pochádzať z nejakého internetového obchodu s lacným tovarom, ale z certifikovanej predajne náradia alebo elektrotechnického vybavenia so zárukou. Skúšačku pred každým použitím vyskúšajte a skontrolujte, či niekde nie je napríklad prasknutá. Pri práci vždy používajte rukavice s izolačnou vrstvou.

Ako si vybrať správnu skúšačku

Pred výberom správneho indikátorového skrutkovača alebo skúšačky by ste sa mali rozhodnúť, na čo ho potrebujete - na aký druh práce (na domáce alebo profesionálne použitie). Lacné verzie nie sú kvalitatívne horšie ako drahšie modely, ale majú užší súbor funkcií. Indikátory sa predávajú v maloobchodných predajniach, špecializovaných oddeleniach a internetových obchodoch. Cena testerov sa pohybuje v závislosti od technických vlastností, modifikácie a výrobcu. Pred výberom správneho skrutkovača je vhodné prečítať si recenzie a popisy na internete.

O vysokej kvalite nástroja svedčia nasledujúce vlastnosti:

• Robustná tyč z nehrdzavejúcej ocele;
• Rukoväť so spoľahlivým dielektrickým povrchom;
• Pevná, nepoškodená rukoväť.

Vďaka širokej škále aplikácií tohto prístroja je tento praktický, ľahko použiteľný prístroj neoceniteľným pomocníkom pri nekomplikovaných elektrických prácach. Vďaka všetkým svojim užitočným indikačným vlastnostiam nástroj neprestáva byť skrutkovačom, takže ho niektorí používatelia používajú aj pri skrutkovaní spojovacieho materiálu. Môže nahradiť drahé a zložité nástroje.
