Filigránový strop predstavuje moderné a efektívne riešenie pre stropné konštrukcie, ktoré kombinuje výhody prefabrikácie s monolitickými prvkami. Tento systém spočíva v spojení tenkej prefabrikovanej dosky so zabudovanou výstužou a monolitickou doskou betónovanou priamo na stavbe. Filigránové stropné dosky ED vytvárajú poloprefabrikované stropné konštrukcie, ktoré pozostávajú z veľkoplošných prefabrikovaných platní s hrúbkou 50 až 70 mm. Tieto platne sa na stavbe dobetónujú do požadovanej celkovej hrúbky stropnej konštrukcie.

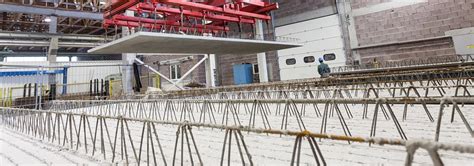

Priestorové nosníky sú kľúčovým prvkom, ktorý zabezpečuje spolupôsobenie prefabrikátu a dobetonávky. Zároveň zabezpečujú stabilitu filigránu počas dopravy a montáže. Veľkoplošné prefabrikované stropné panely Filigran predstavujú progresívnu technológiu v oblasti monolitických železobetónových konštrukcií. Panely Filigran, známe tiež pod názvom Predal, sú vyrábané podľa starostlivo pripravenej dokumentácie, čo zaisťuje optimálnu kvalitu pre rôzne typy stavieb. Filigránové stropné panely sú zhotovované podľa presne stanovenej normy v ustálenej kvalite.
Charakteristika a výhody filigránových stropov
Filigránové stropné panely sú vhodné pre všetky stropné konštrukcie obytných a občianskych budov, rodinných domov a podobne. Betónové stropné dosky slúžia na vytvorenie stropných a strešných konštrukcií pozemných stavieb v bytovej výstavbe, občianskej vybavenosti a tam, kde vyhovujú svojou dĺžkou aj únosnosťou. Stropné panely so svojou dlhou tradíciou, najmä v priemyselnom stavebníctve pri výstavbe hál a iných objektov, nachádzajú v poslednej dobe stále väčšie uplatnenie aj v bytovej výstavbe. Svojimi rozmermi a vysokou únosnosťou umožňujú vytvoriť moderné otvorené dispozície vnútorných priestorov stavieb. Tieto betónové výrobky sú vyrobené zo železobetónu.
Použitím tohto stropného systému sa do značnej miery eliminujú náročné práce ako debnenie, podpery, vystužovanie a betonovanie. Stropné panely Filigran sú vytvorené s ohľadom na maximálnu efektivitu a únosnosť. Ich nosnosť je zaistená spodnou výstužou, čo umožňuje stavbu s minimálnymi kompromismi a optimálnym využitím materiálu.
Rozmery a zaťaženia filigránových stropných panelov
Filigránový strop - stropné dosky možno vyrábať v akýchkoľvek rozmeroch. Rozmery filigránových dosiek sú dané podľa konkrétnej dispozície objektu. Veľkou výhodou je široká ponuka rozmerov dosiek a tried betónu. Ktorý typ dosky bude použitý, presne určuje projektová dokumentácia. Štandardná šírka prvkov je 120 cm, pričom sú možné prispôsobené dosky v závislosti od geometrie prierezu (b ≥ 30 cm).
Ponúkaná výška dosiek zahŕňa varianty 65, 70 a 100 mm. Rozmanité sú dĺžky dosiek, ktoré sa pohybujú od 580 mm až do 3 280 mm.
| Parameter | Rozsah filigránových stropov |
|---|---|
| Dĺžka | 1000 až 7000 mm |
| Hrúbka | 50 až 70 mm |
| Šírka | max 2400 mm |
| Dovolené normované zaťaženie bez vlastnej tiaže | 300 až 1000 kg/m² |
| Prípustné úžitkové zaťaženie (od hrúbky stropu 25 cm) | 10,0 kN/m² (až 12,5 kN/m²) |
Statické princípy a výstuž
Hlavná nosná výstuž trčí z filigránu podľa požiadaviek na statiku. Filigránové dosky môžu staticky fungovať ako prostý nosník. Potrebné množstvo výstuže sa podľa statického výpočtu zabuduje už vo výrobe. Spolupôsobenie jednotlivých elementov do tuhého celku zabezpečuje vystuženie dobetonávky.
Staticky potrebnú priečnu výstuž možno zabudovať do filigránu alebo uložiť na prefabrikát. Pri pôsobení ako prostý nosník sa ukladá v mieste styku elementov stykovacia výstuž. Systém spojitého nosníka sa vytvorí zodpovedajúcou hornou výstužou. Taktiež je možné vytvoriť filigránový strop nosný v oboch smeroch. Výstuž v hlavnom smere sa zabudováva priamo vo výrobe, druhý smer sa dokladá na stavenisku v dobetonávke.
Proces montáže filigránových stropov
Montáž filigránových stropov je precízny proces, ktorý si vyžaduje dodržiavanie stanovených postupov pre zabezpečenie stability a únosnosti celej konštrukcie.
Príprava podpernej konštrukcie

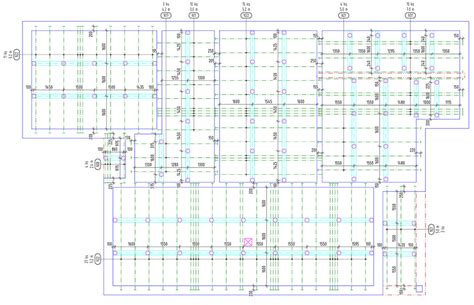

Pred uložením stropných panelov je potrebné zhotoviť podpernú konštrukciu, ktorá musí byť dostatočne pevná a tuhá. Podoprenie sa realizuje líniovo, kolmo na priestorové oceľové nosníky zabudované v paneloch, a to pomocou vodorovne umiestnených drevených hranolov alebo nosníkov uložených na stojky. Maximálna vzdialenosť líniových podpier je 1,6 m. Bez podpernej konštrukcie možno osadiť panely v rozpätí 1,8 m. Pred montážou sa musí podľa výkresu kladenia zrealizovať dostatočne nosné a stabilné podstojkovanie. Pozdĺžne nosníky konštrukcie podstojkovania sa musia ukladať vždy priečne k priestorovým nosníkom filigránov (aj v prípade balkónových dosiek). Dodatočne podstojkovať a zabezpečiť treba aj veľké vybratia a výstupky.
Vzdialenosť medzi podperami závisí od počtu a druhu priestorových nosníkov, hrúbky a triedy betónu dosky, ako aj od celkovej hrúbky stropu. Odporúčaná vzdialenosť medzi podperami je vo všeobecnosti 1,5 m. Ako dlho bude toto podoprenie potrebné, závisí od klimatických podmienok počas realizácie a od spôsobu realizácie stavebného objektu. Pred ukladaním stropných dosiek sa musí zabezpečiť rovinnosť nosnej konštrukcie. Na vyrovnanie podkladu možno použiť betónovú mazaninu alebo vytvoriť maltové lôžko. Ak nie je horná hrana nosnej konštrukcie (napr. zvislé steny) dostatočne rovná, filigránový strop bude tieto nerovnosti kopírovať. Pred pokládkou dosiek sa musí vybudovať montážne podoprenie so zaručenou rovinnosťou. Rozpätie podpier závisí od konkrétneho projektu. Tieto podpory sa zvyčajne nadväzujú o hodnotu do 1/250 rozpätia.
Manipulácia a kladenie panelov
Na stavbe sa musí zabezpečiť prístup pre autožeriav. Panely sa zdvíhajú autožeriavom alebo stavebným vežovým žeriavom. Zdvíhanie panelov pomocou štyroch závesných lán s hákmi je možné iba do šírky 1,65 m a dĺžky 3,8 m. Uhol medzi závesnými lanami a panelom musí byť minimálne 60°. Pri paneloch dlhších ako 5 m je potrebné použiť vahadlo. Nie je dovolené upínať háky závesných lán iba do horného prúta priestorového nosníka. Pred zavesením stropnej dosky na žeriavové háky treba vždy porovnať číslo filigránu so skladobným výkresom. Háky závesov sa upevňujú v uzloch priestorových nosníkov. Závesné body by mali byť vzdialené od konca panelu približne 1/5 jeho celkovej dĺžky. Nesmú sa pripevňovať na výstupné časti panelov. Pri zdvíhaní treba dbať na rovnaký ťah závesných zariadení. Počas montáže je dôležité kontrolovať číslo prvku, polohu vybratí, prídavnú výstuž a podobne.
Na pripravené rovné podperné plochy sa stropné panely ukladajú väčšinou priamo z dopravného vozidla. Panely sa kladú na podpernú konštrukciu pomaly. Ložná plocha stien musí byť rovná. V prípade potreby sa vybetónuje vyrovnávací pás. Stropné panely sa kladú do maltového lôžka hrubého 10 mm, vytvoreného z murovacej malty minimálne z triedy M 5. Po osadení vzniká medzi susednými panelmi medzera 0 až 5 mm. Ak je táto medzera 5 až 10 mm, musí sa vyplniť tesniacim materiálom. Ak je väčšia ako 10 mm, je potrebné ju zo spodnej strany zadebniť a vyplniť betónovou zmesou. Spoje medzi filigránovými doskami nesmú na spodnej strane po celej dĺžke škáry vykazovať žiadne výškové rozdiely.
Vytvorte dizajn stropu - Ako nainštalovať falošné plechové stropné dlaždice
Armovanie (vystužovanie)
Po osadení prepojovacej výstuže v mieste styku panelov sa osadí horná a doplnková výstuž stropnej konštrukcie. Polohu hornej výstuže zabezpečuje priestorový oceľový nosník osadený v paneli. Na položené dosky sa po celom povrchu kladie škárová výstuž a horná výstuž pri hornom povrchu. Na stropné panely sa najskôr v mieste styku položí stykovacia výstuž. Následne sa uloží horná výstuž. Priestorové nosníky majú takú výšku, aby sa zabezpečilo potrebné krytie hornej výstuže. Na filigránové dosky v mieste ich styku sa najskôr položí stykovacia výstuž. Následne sa uloží vencová a horná výstuž. Podľa výkresu výstuže dosky sa vloží v predpísanej vzdialenosti potrebná výstuž. Je dôležité zabezpečiť, aby výstuž nebola zošliapaná alebo posunutá.
Práce pred betonážou
Pred betonážou je potrebné povrch panelov očistiť od hrubých nečistôt a prachu a navlhčiť. Pri vlhčení treba predchádzať tvorbe mlák na paneloch. Pred vložením prídavnej výstuže, respektíve hornej výstuže, je potrebné povrch filigránov očistiť (prach a iné nečistoty). Pred betonážou treba zabezpečiť, aby bol povrch bez nečistôt. Pri vysokých teplotách je potrebné dosky navlhčiť vodou. Ak nie je iné riešenie, pred betonážou stropu je potrebné vyhotoviť debnenie venca.
Betonáž
S betonážou možno začať iba po uložení dodatočnej výstuže, prípadne po kontrole osadenej výstuže statikom stavby. Na dobetónovanie filigránových stropov treba použiť betón minimálne z triedy pevnosti C 20/25 (podľa statického návrhu stropu). Minimálna pevnosť betónu je C20/25 X0. Betónová zmes sa aplikuje na panely pumpou na betón z výšky max. 200 až 250 mm. Počas betonáže nie je dovolené vytvárať na stropných paneloch bodové zaťaženie betónovou zmesou. Betón je potrebné pravidelne a rovnomerne hutniť ponorným vibrátorom. Betonáž sa má realizovať na celom stropnom poli naraz, bez tvorby pracovných škár. V prípade potreby smie pracovnú škáru navrhnúť statik. Betón musí mať požadovanú kvalitu a musí sa zabudovať a zhutniť v jednom pracovnom cykle.
Ošetrovanie čerstvého betónu
Prvé dni po betonáži treba betón chrániť pred poveternostnými vplyvmi (zakrytie, polievanie, nanesenie ochrannej vrstvy). Podperná konštrukcia sa môže odstrániť po dosiahnutí približne 80 % navrhovanej pevnosti betónu, čo nastáva približne po 21 dňoch. Strop sa môže zaťažiť až po dosiahnutí úplnej únosnosti, a to maximálne do navrhovaného zaťaženia.
Špecifické detaily a dôležité upozornenia
Otvory v stropných paneloch sa zhotovujú vo výrobe a na stavbe sa zabezpečuje len ich odebnenie po hornú hranu hotového stropu. Ak sa elektrické krabice nezabudovali už vo výrobe, môžu sa potrebné otvory navŕtať zo spodnej strany po montáži filigránových dosiek na stavbe. Pri vŕtaní zhora sa môže filigrán na spodnej strane odlúpnuť. Nie je dovolené rezať priestorové nosníky bez konzultácie s výrobcom. Zabudované panely je zakázané namáhať ďalšími zaťaženiami pred ich nadbetonávkou.
Detail venca je potrebné dodatočne zatepliť. Ak sa použije vencová tehla, môže sa vynechať vonkajšia časť debnenia. Na kladenie filigránových stropných dosiek sa vzťahujú ustanovenia platných právnych predpisov, ktoré upravujú bezpečnosť a ochranu zdravia pri práci.
Ponuka a dodávky
PREFA PODLUŽANY ponúka komplexné dodávky stropných panelov. Spracujeme vám ponuku podľa projektovej dokumentácie. Stropné panely vyrobíme a dopravíme ich na miesto určenia, kde sa priamo z vozidla uložia na pripravené murivo. Pre vaše projekty môžete získať filigránové stropné panely presne podľa vašich požiadaviek a špecifikácií. Na vyžiadanie zaistí dodávateľ všetku potrebnú dokumentáciu, aby ste mali istotu, že vaša stavba spĺňa všetky normy a predpisy.
