Filigránové a montované stropy: Komplexné porovnanie a cenové aspekty

Pri výstavbe moderných objektov je výber správneho stropného systému kľúčový pre statickú stabilitu, rýchlosť výstavby a celkové náklady. V súčasnosti sú obľúbené najmä filigránové a montované stropné konštrukcie, ktoré ponúkajú efektívne a často ekonomicky výhodné riešenia pre rôzne typy stavieb. Prečo sú tieto systémy tak vyhľadávané a ako sa líšia v porovnaní s tradičnými prístupmi?

Filigránové stropné systémy

Filigránové stropné panely sú železobetónové stropné panely, ktoré navrhujú, vyrábajú a prispôsobujú k danému tvaru stavby. Filigránové stropné panely Leier sú 50 mm hrubé železobetónové stropné dosky, ktoré v sebe spájajú funkciu nosnej konštrukcie a strateného debnenia. Statický návrh sa tvorí vždy na konkrétnu zákazku, čím sa zvyšuje maximálna hospodárnosť zvyšovania. Vlastnosti filigránového stropu sú vhodné s monolitickým stropom, realizácia je však oveľa rýchlejšia a jednoduchšia. Nie je potrebné zhotovovať debnenie ako pri monolitickom strope.

Kompletný prefabrikát spájajúci výhody stropu z rodiny panelových stropov a klasického filigránového stropu, avšak v predpätom vyhotovení, je Strop Konbet S-Panel. Strop Konbet S-Panel je predpätá betónová doska, zložená z prefabrikovaného doskového prvku s výstužnými rebrami v tvare T vyčnievajúcimi nad horný povrch prefabrikovaného prvku, vrstvy ľahkého betónu (penového betónu) integrovanej so stavebnou doskou a na stavbe položený betónový obklad. Použitím špeciálne usporiadaných T-rebier bola celá konštrukcia spevnená a vyplnenie stredu panelu penobetónom umožnilo stropu zostať ľahký, čo zase znamená vyššiu nosnosť, väčšie rozpätia, jednoduchú montáž a vyššiu tepelnú izoláciu. Rýchla inštalácia vám umožní dosiahnuť až o 50 % menej betónovej vrstvy.

Medzi hlavné charakteristiky filigránových stropov patrí nižšia cena práce, veľmi rýchla montáž bez podpory, modularita a štandardizácia, úspory betónovej polevy, vysoká zvuková izolácia a výrazné zníženie výstuže. Spodný povrch panelov je hladký, povrchová úprava je veľmi jednoduchá a rýchla (stierkovanie).

Montované stropné systémy

Montované stropy, často označované ako polomontované, predstavujú efektívne riešenie pre široké spektrum stavieb. Tieto systémy sa vyznačujú kombináciou prefabrikovaných prvkov a monolitického dobetónovania, čo zaručuje rýchlu a efektívnu výstavbu.

Stropy PRESPOR „B“

Stropy PRESPOR “B” majú široké pole využitia v stavebníctve. Vyhovujú požiadavkám bytových stavieb, jedální, kancelárií, škôl, ale i zhromažďovacích, výrobných a skladových priestorov, garáží, atď. Nosníky sú tvorené zváranou priehradovou výstužou kotvenou do betónovej pätky (trieda betónu C25/30) lichobežníkového prierezu, na boky ktorej sa ukladajú stropné vložky z prostého betónu. Priestorová priehradová výstuž zabezpečuje dostatočnú tuhosť nosníkov pri doprave, montáži a zmonolitnení. Na výber sú tri druhy vložiek, a to s výškou 160, 200, alebo 250 mm. Každá z nich je vyhotovená z prostého betónu a vyľahčená vzduchovými dutinami.

Široká variabilita výšky stropu (závisí od zvoleného typu stropnej vložky a nadbetonávky) a nosníky vyrábané v dĺžkach podľa potreby odberateľa (maximálne však do dĺžky 8,2 m) umožňujú použitie jedného stropného systému v rámci celého budovaného objektu. Výška stropnej konštrukcie závisí predovšetkým od zvoleného druhu stropnej vložky a hrúbky nadbetónovanej monolitickej časti stropu.

Manipulácia a skladovanie komponentov PRESPOR

S nosníkmi i vložkami sa bežne manipuluje ručne. V prípade použitia autožeriavu sa nosníky môžu prekladať vo zväzkoch a vložky na paletách. V žiadnom prípade sa nosníky, vložky ani platne nesmú zhadzovať, vysypať, alebo manipulovať s nimi takým spôsobom, ktorým by mohlo dôjsť k ich poškodeniu.

Na skladovanie nosníkov je najvhodnejšia rovná betónová plocha, prípadne ak máme k dispozícii iba nerovný terén, musia sa nosníky podložiť drevenými hranolmi alebo latami. Podloženie nosníkov dĺžky menšej ako 4 m sa robí v dvoch bodoch, a to asi v 1/5 dĺžky nosníka meranej od jeho konca. Nosníky s dĺžkou nad 4 m sa podopierajú takým istým spôsobom, ale približne do stredu rozpätia sa musí pridať ešte jedna podpera. Podložky sa musia nachádzať v styčných bodoch oceľovej výstuže. Pri väčšom množstve sa môžu nosníky ukladať po vrstvách, medzi jednotlivé vrstvy je však potrebné taktiež vložiť drevené hranoly alebo laty ako podložky. Na sebe môže byť uložených maximálne 8 vrstiev nosníkov. Vložky sa dodávajú na paletách o rozmeroch 1060 x 1060 mm. V prípade prekladania vložiek na iné palety je potrebné zachovať pôvodnú figúru ukladania.

Stropy PORFIX

Stropný systém PORFIX je zložený z nosníka, ktorým je priehradová zváraná výstuž ukotvená do betónovej pätky a z pórobetónovej vložky. Umožňuje dosiahnuť svetlosť miestnosti vyše sedem metrov. Stropné nosníky PORFIX je možné použiť na preklenutie miestností so svetlosťou do 7,70 m. Tvorí ich priehradová zváraná výstuž kotvená do betónovej pätky lichobežníkového prierezu s rozmermi 160 x 40 mm.

Veľkou výhodou stropných nosníkov PORFIX v porovnaní s inými výrobcami stropných systémov je to, že stropné nosníky majú na spodnej strane 10 mm hrubú pórobetónovú vrstvu, ktorá spolu so stropnou vložkou zabezpečuje homogénny podhľad stropu a umožňuje vytvoriť drážky pre elektroinštaláciu na celej ploche stropu. Oba konce nosníkov sú bez tejto vrstvy, čím je zabezpečená pevná betónová dosadacia plocha. Preto nie je možné nosníky skracovať.

Proces montáže montovaných stropov

Správna montáž je kľúčová pre funkčnosť a dlhú životnosť montovaných stropných systémov. Proces prebieha v niekoľkých krokoch, ktoré musia byť starostlivo dodržané:

1. Uloženie stropných nosníkov

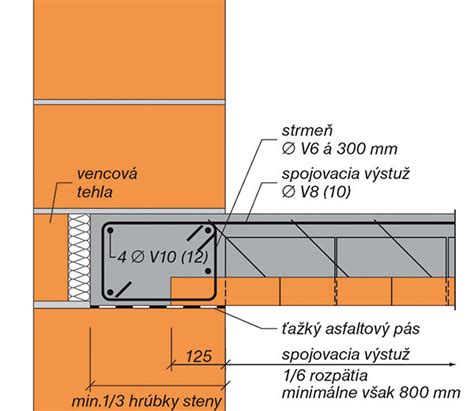

   Stropný nosník musí na korunu nosného múru dosadať celou svojou úložnou plochou. Plocha, na ktorú sa nosníky ukladajú musí byť spevnená, čistá a vodorovná. V prípade väčšej nerovnosti nosného muriva je jeho koruna dodatočne opatrená vyrovnávacou vrstvou betónu o hrúbke 50 mm, ak výrobca muriva nedeklaruje inak. Dĺžka uloženia nosníka na korunu nosného múra je min. 120 mm, pri nosníkoch dlhších ako 4,5 m je uloženie min. 150 mm. Stropné vložky sa ukladajú v pozdĺžnom smere nosníkov na zraz a vymedzujú osovú vzdialenosť nosníkov. Kvôli dodržaniu správneho rozstupu sa súčasne s nosníkmi ukladá jeden rad vložiek na obidvoch koncoch nosníkov.

2. Montážne podopretie

   Po uložení stropných nosníkov sa pod každým nosníkom vyhotoví montážne podopretie pomocou vhodného podperného systému. Ten zamedzí nebezpečnému priehybu nosníkov počas montáže a zároveň zabezpečí nadvýšenie stredov nosníkov o požadovanú hodnotu (1/300 dĺžky nosníka). Umiestnenie montážnych podpier musí byť v maximálnych vzdialenostiach 1,6 m. Pod jednotlivé podpery je potrebné umiestniť roznášaciu drevenú dosku alebo hranol, ktorá zabráni zaboreniu podpery do terénu, alebo prepichnutiu stropnej dosky podperou.

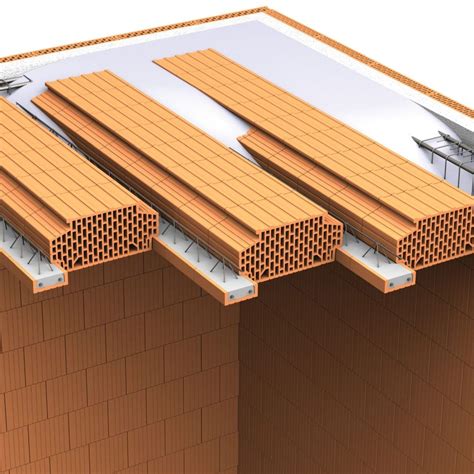

3. Uloženie stropných vložiek

   Uloží sa prvý rad vložiek na oboch koncoch nosníkov. Tým sa zároveň vymedzí osová vzdialenosť. Ďalší postup kladenia je znázornený na obrázku, všetky vložky sa ukladajú po jednotlivých radoch a z jednej strany.

4. Výstuž a otvory

   V tomto bode je potrebné položiť všetku priečnu výstuž, sieťovinu a ostatné vystuženia, ktoré predpisuje projekt, spolu s vyarmovaním otvorov. Ak je v projekte otvor v strope väčší ako svetlá vzdialenosť medzi dvoma nosníkmi (t. j. 482 mm), ten sa vytvorí prerušením jedného, prípadne dvoch nosníkov. Prerušený nosník musíme previazať so stropnou konštrukciou pomocou železobetónovej výmeny. Výmena musí mať šírku minimálne 200 mm. Prerušený nosník treba na voľnom konci podstojkovať. V päte nosníka obnažíme výstuž osekaním betónu a jej spojením s ohnutými priečnymi prútmi priemeru 14 mm a dĺžkou cca 3 m, spolu s následným dobetónovaním vytvoríme skrytý prievlak. Pre stropy s úžitkovým zaťažením >2,5kN/m2 a dĺžky nosníkov >4,4m je nutné použiť hornú prídavnú výstuž ø10mm plne zakotvenú v podpere pre oba konce nosníka.

5. Príprava pred betonážou

   Ešte pred betonážou musí byť výstuž stropných nosníkov, betónovej zálievky ako aj stužovacieho venca zbavená všetkých nečistôt a korózie a všetky stropné dielce navlhčené vodou. Veniec sa na obvodovej stene ukončí podľa fasády a vhodne sa zaizoluje. Jeho šírka by nemala byť menšia ako 200 mm. Presné dimenzie a vystuženie venca však predpíše statik v projekte.

Porovnanie a cenové aspekty stropných systémov

Pri rozhodovaní o type stropu je cena jedným z kľúčových faktorov. Často však dochádza k mylným predstavám o skutočných nákladoch, ktoré presahujú len cenu materiálu.

V myslení mnohých ľudí je drevený trámový strop stále najlacnejší. Je to snáď ešte z čias minulých, keď drevo ako stavebný materiál vyvolávalo pocit niečoho cenovo dostupného. To však už nejaké tie roky neplatí. Drevený strop je však drahý hlavne svojim sekundárnym materiálom a dodatočným pracovným procesom, ktorý je potrebné do dreveného stropu zapracovať, aby spĺňal vlastnosti: statické, akustické, protipožiarne. V ostatnom období je trend realizovať rodinné domy typu bungalow, ktoré väčšinou nemajú tuhú stropnú dosku (monolitickú alebo keramickú), ale len sadrokartónový podhľad zavesený na väzníkovom krove. Stáva sa aj to, že u tohto typu domu nie sú stredové nosné steny, nosný je len obvod domu.

Mnoho stavebníkov si stále myslí, že monolitický železobetónový strop je lacnejší ako keramický polomontovaný. Tento dojem však často vzniká len preto, že sa pozerajú na cenu samotného materiálu - ktorá je iba zlomkom celkových nákladov. Čo však skryté výdavky? Prenájom debnenia, dlhší čas montáže, viac normohodín pre majstrov - to všetko sa pri monolite sčíta a môže výrazne navýšiť rozpočet. Keď sa porovnajú skutočné celkové náklady, keramický strop často vychádza výhodnejšie.

Samotné porovnanie všetkých týchto výdavkov je však náročné a mnoho stavebných firiem na to ani neupozorní - najmä ak majú z monolitických stropov vyšší zisk. Preto vám ponúkame možnosť získať presné a nezávislé porovnanie nákladov priamo pre vašu stavbu. Stačí vyplniť formulár, poslať nám projektovú dokumentáciu a my vám pripravíme detailnú cenovú kalkuláciu. Presvedčte sa sami, či keramický strop nie je aj pre vás lepšia voľba - a uistite sa, že na svojej stavbe zbytočne nepreplatíte.

Tabuľka: Porovnanie kľúčových vlastností a nákladov stropných systémov

Doplňujúce prvky pre stavebné konštrukcie

Okrem samotných stropných systémov existujú aj ďalšie prefabrikované prvky, ktoré zefektívňujú stavebný proces a prispievajú k úsporám času a nákladov.

Stropné vložky SBT8 a prstencové tvarovky

Stropné vložky SBT8 (debniace) sú taktiež vyhotovené z prostého betónu. Slúžia na vytvorenie priestoru na takom mieste, kde bude potrebné väčšie množstvo betónovej zmesi (napr. na vytvorenie skrytých prievlakov). Prstencové tvarovky (debniace tvárnice) sú systémovým prvkom v debnení opusteného prstencového nosníka. Zahŕňa prvky, ktoré umožňujú jednostranné a obojstranné podopretie stropu v prípade vnútorných a vonkajších stien (typ L, C alebo U). Použitím tvaroviek odpadnú dodatočné stavebné práce súvisiace s debnením, čo uľahčuje a zrýchľuje prácu. Vďaka rovnomernému povrchu zabezpečujú rovnomerné rozloženie zaťaženia a zlepšujú estetiku ráfika.

Predpäté betónové preklady SBN

Predpäté betónové preklady SBN sa vyznačujú vysokou funkčnosťou a jednoduchou montážou. Používajú sa ako prvky uzatvárajúce okenné a dverné otvory v stenových konštrukciách, ale aj v prípade klenieb, otvorov vo dverných deliacich stenách. Preklady SBN eliminujú potrebu liatia trámov, čo urýchľuje proces výstavby.
