Fenix podlahové vykurovanie: Komfort, účinnosť a inteligentná regulácia

Vykurovanie elektrinou je často považované za neekonomické, avšak toto tvrdenie platí len pre niektoré riešenia. V súčasnosti existujú moderné a efektívne systémy elektrického vykurovania, ktoré prinášajú komfort a úspory. Jednou z najmodernejších a najkomfortnejších alternatív, ktorú ponúka aj spoločnosť Fenix, je elektrické podlahové vykurovanie. Ponúka rad výhod, od rovnomerného vykurovania až po nízke prevádzkové náklady pri správnom návrhu a regulácii.

Elektrické podlahové vykurovanie Fenix: Typy a inštalácia

Elektrické podlahové vykurovanie môže byť realizované v niekoľkých režimoch, ktoré sa líšia dynamikou a spôsobom akumulácie tepla:

1. Priamy režim: Vykurovacie prvky sú umiestnené blízko nášľapnej vrstvy, čo zabezpečuje rýchlu odozvu a úspory energie. Je ideálne pre rekonštrukcie a objekty s celodennou prevádzkou. Vďaka minimálnej hrúbke podlahovej konštrukcie a možnosti uloženia vykurovacej plochy aj na jestvujúcu podlahu bez nevyhnutných demolačných prác, možno systém využiť pri rekonštrukcii vykurovacej sústavy. V porovnaní s akumulačným a poloakumulačným režimom sa vyznačuje krátkym časom nábehu (30 až 120 minút v závislosti od použitej podlahovej krytiny a hrúbky betónovej vrstvy), lepšou regulovateľnosťou a pružnou reakciou na zmenu prevádzkových podmienok, čo znamená úspory energie. Nie je to typický priamy systém s okamžitou reakciou na zásah regulátora, má určitú tepelnú zotrvačnosť.
2. Akumulačný režim: Vykurovacie prvky sú uložené v akumulačnej vrstve, ktorá cez noc (počas nízkej tarify) akumuluje teplo a postupne ho uvoľňuje. Vyžaduje si väčšiu dimenziu elektrickej prípojky a je menej regulovateľný. Obmedzený čas nabíjania má za následok zvýšený inštalovaný príkon, z čoho vyplýva požiadavka na väčšiu dimenziu elektrickej prípojky. Regulovateľnosť systému je problematická. Systém nie je schopný pružne reagovať na náhle zmeny prevádzkových podmienok (zmena teploty v dôsledku zmeny počasia alebo tepelných ziskov). Taktiež nastávajú problémy so zabezpečením tepelnej pohody v popoludňajších hodinách pri poklese teploty vonkajšieho vzduchu a v prechodných obdobiach. Pracovný cyklus tohto spôsobu vykurovania je rozdelený do dvoch etáp. V prvej etape (čas nabíjania) prebieha súvislý odber elektrickej energie z elektrizačnej sústavy, ktorá sa premieňa na teplo a uskladňuje v akumulačnej hmote podlahy. Toto sa deje v čase zníženého zaťaženia elektrizačnej siete, najčastejšie v noci, a to 8 až 10 hodín (platnosť nízkej tarify). V druhej etape (čas vybíjania) je systém blokovaný.
3. Poloakumulačný (zmiešaný) režim: Kombinuje výhody oboch režimov, s možnosťou nabíjania v rôznych časových pásmach. Tento režim vykurovania by sa dal charakterizovať aj ako akumulačný režim s rozloženým časom nabíjania. Etapa nabíjania systému môže byť rozložená do viacerých časových pásem, pričom hlavný odber elektrickej energie prebieha v noci, a v prípade potreby, čo nie je vždy nutné, sa systém môže dobiť aj cez deň, prevažne v popoludňajších hodinách. Z toho vyplývajú aj menšie nároky na kvalitu tepelnej izolácie pod rovinou uloženia vykurovacích káblov a hrúbku akumulačnej vrstvy podlahovej konštrukcie. V porovnaní s akumulačným odberom sa znižujú investičné náklady na konštrukciu podlahy, zdroj tepla a dimenziu prípojky. Elektrizačná sústava nie je zaťažovaná takými nárazovými odbermi a zvyšuje sa možný počet pripojených odberateľov na danú dimenziu sietí v príslušnej oblasti. Systém je lepšie regulovateľný, z čoho vyplývajú aj úspory energie pri prevádzke v porovnaní s predchádzajúcim typom. Je vhodný do novostavieb s celodennou prevádzkou.

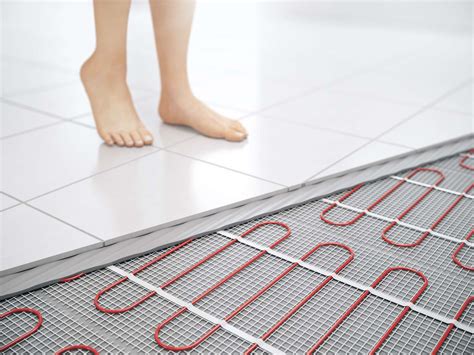

Fenix ponúka obľúbené vykurovanie pomocou vykurovacích vodičov a rohoží, ktoré je možné inštalovať v interiéroch a rôznych vonkajších aplikáciách. Elektrické vykurovacie fólie ECOFILM sú unikátnym výrobkom určeným pre elektrické veľkoplošné stropné alebo podlahové vykurovanie v interiéri. Vykurovacie vodiče sú umiestené priamo pod dlažbou v tenkej vrstve pružného tmelu a rýchlo sa inštalujú aj do tvarovo komplikovaných plôch. Vykurovacie rohože sú taktiež umiestnené priamo pod dlažbou v tenkej vrstve pružného tmelu a jednoducho sa inštalujú. Vykurovacie vodiče vo vrstve tepelne vodivého materiálu (napríklad anhydrit, betón) sa jednoducho inštalujú aj do tvarovo komplikovaných plôch a sú vhodné predovšetkým pre systémy hlavného vykurovania.

Nižšie uvedená tabuľka sumarizuje hlavné rozdiely medzi jednotlivými režimami elektrického podlahového vykurovania:

Inteligentná regulácia elektrického podlahového vykurovania Fenix

Regulácia je veľmi dôležitou súčasťou pri inštalácii vykurovacích systémov, zaisťuje bezproblémovú a energeticky aj nákladovo efektívnu prevádzku. Pre riadenie výkonu elektrických systémov vykurovania, napríklad podlahového kúrenia Fenix, sa používajú rôzne systémy:

Typy regulácie a termostatov

• Dvojpolohová regulácia: Je to základný spôsob riadenia výkonu akéhokoľvek elektrického podlahového vykurovania, založená na princípe prerušenia dodávky elektriny.
• Elektronické termostaty: Sú zvyčajne vybavené funkciou nočného poklesu, možnosťou programovania a doplnené spínacími hodinami. Moderné výrobky majú časové zariadenie už zabudované v konštrukcii. Programovateľný dotykový termostat vhodný pre elektrické podlahové a stropné sálavé vykurovanie Fenix má veľké množstvo vlastností pri jednoduchom rozhraní dotykového displeja - jednoduché a prehľadné nastavenie požadovaných funkcií pri optimalizácii komfortu vykurovania a minimalizácie prevádzkových nákladov.
• Inteligentné programovateľné zariadenia: Regulátory novej generácie pracujú na princípe fuzzy logiky. Nastavená teplota na zapnutie/vypnutie systému sa môže pohybovať v určitom intervale. Regulátor dokáže rozlíšiť napríklad dočasný pokles teploty vplyvom otvoreného okna a posúdiť, či ho vykompenzuje naakumulované teplo v podlahe, čím optimalizujú prevádzku a spotrebu energie.

Spoločnosť Fenix prináša riešenie, ktoré spája moderné technológie, jednoduché ovládanie a inteligentnú úsporu energie - aplikáciu Fenix Control a chytré termostaty, ktoré vám dávajú kontrolu nad každou miestnosťou.

Snímače teploty a ich umiestnenie

Pre presnú a efektívnu reguláciu sú nevyhnutné snímače teploty, ktoré zabezpečujú presné riadenie:

• Snímač teploty podlahy: Je zabudovaný v rovine uloženia vykurovacieho kábla, najlepšie v jej strede v priesečníku uhlopriečok, minimálne však 0,5 m od jej okraja, paralelne s vykurovacími vodičmi tak, aby sa vzájomne nekrižovali. Každý termostat, ktorý reguluje teplotu podlahy, musí byť vybavený obmedzovačom teploty podlahy, ktorý chráni vykurovacie prvky pred nežiaducim zvýšením teploty v rovine uloženia vykurovacieho kábla. Je umiestnený v pripájacej škatuli v stene. Požadovaná teplota vzduchu vo vykurovanej miestnosti a maximálna povrchová teplota podlahy sa nastavuje na termostate.
• Snímač teploty vzduchu: Je zabudovaný buď priamo v škatuli termostatu inštalovaného vo vykurovanej miestnosti, alebo môže byť externý, umiestnený na stene. Umiestňuje sa približne vo výške 1 200 až 1 500 mm nad podlahou tak, aby poskytoval čo najobjektívnejšie informácie o reálnej teplote. Nesmie byť zaclonený nábytkom, vystavený prúdeniu vzduchu alebo tepelným ziskom z vnútorných alebo vonkajších zdrojov. Termostaty s externým snímačom teploty sa vhodne uplatňujú v objektoch, kde je potrebné zabrániť ich manipulácii nepovolanými osobami (napríklad v školách, hoteloch, objektoch verejnej správy a pod.).
• Snímač teploty vonkajšieho vzduchu: Používa sa pri akumulačnom a poloakumulačnom režime. Inštaluje sa na severnej strane objektu na mieste chránenom pred slnečným žiarením vo výške približne 2 až 3 m nad terénom. Snímač sa vkladá do inštalačnej škatule.

Špecifiká regulácie podľa režimu

Pre každý režim podlahového vykurovania platia špecifické pravidlá regulácie:

• Priamy režim: Regulačné zariadenie pracuje tak, že udržiava teplotu vzduchu na nastavenej hodnote reguláciou teploty podlahy. Tento spôsob je vhodné použiť v miestnostiach s veľkými presklenými plochami, kde priestorový termostat neskoro reaguje na tepelné zisky zo slnečného ožiarenia a vzhľadom na tepelnú zotrvačnosť systému dochádza k prekurovaniu. Pre miestnosti, v ktorých sú tepelné zisky alebo základnú tepelnú stratu kryje iný vykurovací systém, môže byť podlahové vykurovanie Fenix navrhnuté ako doplnkový zdroj na zabezpečenie príjemnej teploty podlahy (kuchyne, chodby, haly, kúpeľne). Na reguláciu výkonu sa používa termostat so snímačom teploty, zabudovanom v rovine uloženia vykurovacieho kábla, pričom teplota podlahy sa udržiava na konštantnej hodnote.
• Akumulačný režim: Regulácia výkonu je náročnejšia ako pri priamom režime, ani kvalita tepelnej pohody nie je vždy optimálna. Na regulovanie výkonu sa používa ekvitermická regulácia, ktorá riadi nabíjanie systému v závislosti od vonkajšej teploty a zvyškového tepla v podlahe. Regulátory sú zároveň vybavené obmedzovačom teploty podlahy na ochranu vykurovacích prvkov pred prekročením dovolenej teploty v rovine uloženia vykurovacieho kábla. Nabíjanie sa dá riadiť ručne alebo automaticky. Pri ručnom riadení je potrebné nastaviť ručne rôzne parametre podľa počasia a času odberu energie. Pri automatickom riadení majú regulátory zabudovanú funkciu, ktorá upravuje charakteristiky nabíjania, prispôsobí začiatok nabíjania, čas poklesu a čas vybíjania samostatne, podľa aktuálneho počasia. Môže ísť o riadenie s predstihom alebo následné riadenie. Pri riadení s predstihom systém dostane pokyn na nabíjanie od začiatku trvania nízkej tarify a to na potrebný čas. Pri následnom riadení sa potrebný čas nabíjania v rámci času s nízkou tarifou počíta od času skončenia nízkej tarify. Riadenie s predstihom je vhodné pre prípady, keď sú časy nabíjania rovnaké alebo ak sú začiatky a konce nabíjacích období časovo nepravidelné.

Optimalizácia odberu a Hromadné diaľkové ovládanie (HDO)

Odber elektrickej energie z elektrizačnej sústavy nie je počas dňa rovnomerný, vyskytujú sa intervaly špičiek a intervaly prebytkov energie. Z hľadiska hospodárnosti je potrebné vytvoriť také podmienky, aby rozvodné zariadenia a elektrárne boli využité optimálne.

Energetické podniky ovplyvňujú odber elektrickej energie jednak pomocou cenových taríf, ktoré sú podmienkou súčasti dodávky energie a vyvolávajú tlak na odber energie v čase mimo špičky, a ďalej operatívne, pomocou hromadného diaľkového ovládania (HDO). Hromadné diaľkové ovládanie umožňuje uvoľňovať alebo blokovať elektrické spotrebiče diaľkovo z dispečerského strediska v závislosti od konkrétnych podmienok v distribučnej sieti. V minulosti sa HDO ovládali iba akumulačné spotrebiče, v súčasnosti sa okruh rozšíril na spotrebiče maloodberu aj veľkoodberu.

Výhody a nevýhody podlahového kúrenia Fenix

Pri zvažovaní inštalácie elektrického podlahového vykurovania Fenix je dôležité poznať jeho kľúčové prednosti aj potenciálne obmedzenia:

Výhody

• Rovnomerné vykurovanie: Zabezpečuje komfort v celej miestnosti. Vykurovacia plocha sa vo väčšine prípadov delí na pobytové zóny a okrajové zóny, kde sú odlišné povrchové teploty podlahy.
• Príjemné sálavé teplo: Od podlahy pôsobí veľmi príjemne.
• Úspora priestoru: Nezasahuje do interiéru ako radiátory.
• Nižšia spotreba energie: Vďaka nižšej potrebnej teplote vzduchu.
• Bezúdržbová prevádzka: Pri kvalitnom prevedení a montáži.
• Nízke investičné náklady: V porovnaní s inými systémami, ako sú tepelné čerpadlá.
• Dlhšia životnosť: V porovnaní s tradičnými systémami.
• Flexibilita: Vhodné pre novostavby aj rekonštrukcie, možnosť zónového vykurovania.
• Možnosť využitia nízkej tarify elektriny: Znižuje prevádzkové náklady.

Nevýhody

• Náročná inštalácia: Vyžaduje plánovanie vopred a prispôsobenie podlahy.
• Obmedzenia pri umiestnení nábytku: Nie je vhodné umiestňovať veľké kusy nábytku priamo na vykurovaciu plochu.
• Potreba nízkoteplotného zdroja: Aby nedochádzalo k prehriatiu.
• Tepelná zotrvačnosť: Pomalšia reakcia na zmeny teploty.
• Závislosť od elektrickej energie: Pri výpadku elektriny nefungujú.

Uplatnenie elektrického podlahového vykurovania Fenix

Vďaka variabilite pracovných režimov, jednoduchej regulácii tepelného výkonu (zapni/vypni) a možnosti využitia známych spôsobov regulačných stratégií nachádza elektrické podlahové vykurovanie široké využitie v objektoch rôzneho charakteru na vyhrievanie interiéru alebo exteriéru.

Trvalé zdroje tepla

Elektrické podlahové vykurovanie ako trvalý zdroj tepla sa uplatňuje v objektoch obytného charakteru (rodinné domy, bytová výstavba), nemocniciach, jasliach a materských školách, rekreačných a kúpeľných zariadeniach, horských hoteloch a chatách. Vykurovací systém sa navrhuje ako jediný zdroj tepla a kryje celkovú tepelnú stratu vykurovanej miestnosti. Možno ho aplikovať v priamom, akumulačnom aj poloakumulačnom režime, závisí to od požiadaviek užívateľa, podmienok stavby a možností rozvodnej elektrizačnej sústavy z hľadiska potrebného príkonu v danej lokalite. Aby vykurovací systém pracoval optimálne, treba zosúladiť jeho tepelný režim s tepelným režimom objektu. Akumulačnú a poloakumulačnú verziu je vhodné navrhovať do masívnych, ťažkých stavieb s minimálnou plochou transparentných konštrukcií. Akumulačný systém vzhľadom na obmedzený čas odberu energie môže mať problémy so zabezpečením tepelnej pohody ku koncu času vybíjania napríklad pri náhlom zhoršení počasia. Miestnosti je najlepšie využívať bezprostredne po ukončení nabíjania systému. Preto je tento spôsob vhodný pre objekty s prevažne dopoludňajšou prevádzkou alebo v kombinácii s doplnkovým konvekčným systémom. Poloakumulačný a priamy systém zabezpečí tepelný komfort počas celodenného využitia objektu. Tepelná pohoda sa zabezpečuje individuálnou reguláciou výkonu osobitne pre každý vykurovaný interiér. V prípade priameho režimu sa používa regulácia teploty vzduchu na konštantnú hodnotu alebo v závislosti od teploty vonkajšieho vzduchu, v prípade akumulačného a poloakumulačného režimu výlučne v závislosti od teploty vonkajšieho vzduchu. Regulátor súčasne zabezpečí, aby teplota povrchu podlahy (v rovine uloženia vykurovacieho kábla) neprekročila nastavené hodnoty, stanovené hygienickým predpisom v súlade s charakterom miestnosti.

Občasné využitie priestorov

• Obytné priestory nepravidelného využitia: Patria sem napríklad víkendové chaty, garáže, miestnosti na hobby dielne v obytných domoch. Počas obdobia, keď sa objekt alebo priestor nevyužíva, nesmie vykurovací systém zamrznúť a na začiatku prevádzky sa musí zabezpečiť rýchly ohrev interiéru. Tieto požiadavky spĺňa podlahový systém v priamej verzii s minimálnou časovou konštantou (inštalácia prvkov priamo pod nášľapnú vrstvu). Pri komfortnejšom vybavení, keď je systém riadený programovateľným regulačným zariadením s možnosťou uviesť ho do prevádzky tak, aby zabezpečil tepelnú pohodu v čase využitia objektu, možno používať aj ostatné vykurovacie režimy. Táto možnosť je zriedkavejšia a z ekonomických dôvodov prichádza do úvahy za predpokladu, že využitie priestoru po spustení systému bude dlhodobejšie (víkendové chaty). Ďalšou možnosťou je zapínanie vykurovania prostredníctvom telefónu, keď je interiér vyhriaty už v čase príchodu do objektu.
• Neobytné priestory občasného využitia: Patria sem chrámy, kostoly, štadióny, tribúny, kde sa ľudia zdržujú krátky čas (1 až 2 h). Nie je potrebné vykurovať celý interiér, ale iba jeho časť. Z vykurovacích prvkov prichádzajú do úvahy vďaka malej stavebnej hrúbke a jednoduchej montáži elektrické rohože a fólie. Umiestňujú sa na spodnú časť (teplo sála na nohy) alebo na operadlo (teplo sála na chrbát), pod koberce alebo dlažbu, pracovné stoly (ohrievanie rúk) a pod.

Priemyselné a poľnohospodárske objekty

V priestoroch neobytného charakteru, ktoré sa síce využívajú pravidelne niekoľko dní v týždni, ale iný spôsob vykurovania by bol neekonomický alebo nevhodný, sú vhodné riešenia Fenix. Do tejto skupiny patria predovšetkým priemyselné výrobné haly, nevykurované sklady, dielne a pod. Ľudia sa tu často zdržujú aj 24 hodín denne, ale vykúriť takéto rozsiahle priestory by bolo jednak veľmi náročné (veľká konštrukčná výška) a jednak nehospodárne (takmer nemožná regulácia - veľký výskyt cudzieho tepla zo strojov). Vykurovanie sa v takýchto prípadoch rieši vytvorením tepelných ostrovov, t. j. vykurujú sa priamo pracovné miesta, miesta pobytu ľudí, manipulačné plochy. Opäť sa vhodne uplatňujú vykurovacie rohože a fólie, prípadne podlahový systém v priamom režime. Prevádzku systému riadi termostat vybavený snímačom teploty podlahy.

Prečo FENIX? Komplexný sortiment a podpora

Spoločnosť Fenix je renomovaným výrobcom, ktorý vyrába a ponúka kompletný sortiment elektrického vykurovania pre váš dom, kanceláriu, vonkajšie aplikácie, ale aj do priemyselných a poľnohospodárskych objektov.

Fenix ponúka okrem podlahových vykurovacích systémov aj ďalšie malé, ale potrebné doplnky, ktoré zvyšujú celkový komfort v domácnosti. Patria sem podlahové izolácie a podložky, produkty Ultratherm, sušiče rúk, či vykurovacie rebríky.

Pre zabezpečenie bezproblémovej inštalácie a prevádzky Fenix neustále pracuje na podpore svojich zákazníkov. Pripravili sme pre Vás novú kapitolu "Najčastejšie príčiny porúch", do ktorej budeme postupne pridávať názorné príklady z praxe, k akým chybám pri inštalácii našich výrobkov dochádza. Kapitolu nájdete v sekcii Podpora.
