Poruchy plynových kotlov Baxi: Sprievodca chybovými kódmi a riešením problémov

Talianske plynové kotly značky Baxi si získali dôveru používateľov vďaka vynikajúcemu výkonu, zriedkavým poruchám a relatívne dostupnej cene. Tieto moderné tepelné zariadenia sú dostupné v rôznych konfiguráciách, čo zabezpečuje komfortné prevádzkové podmienky. Napriek vysokej kvalite a dlhej životnosti však ako každé iné elektronicko-mechanické zariadenie, aj kotly Baxi sú náchylné na poruchy, najmä počas dlhodobej prevádzky.

Moderné domáce spotrebiče, vrátane plynových kotlov Baxi, vo veľkej miere využívajú mikrokontroléry vo svojom dizajne. Tieto elektronické komponenty umožňujú efektívne a účinné ovládanie zariadení bez zásahu človeka. Riadiace jednotky tiež zefektívňujú funkciu monitorovania, organizujú včasnú detekciu porúch a presne diagnostikujú poruchy. Elektronický riadiaci systém je schopný odhaliť poruchy domáceho kotla Baxi a informovať používateľa prostredníctvom špecifických číselných kódov zobrazených na digitálnom displeji.

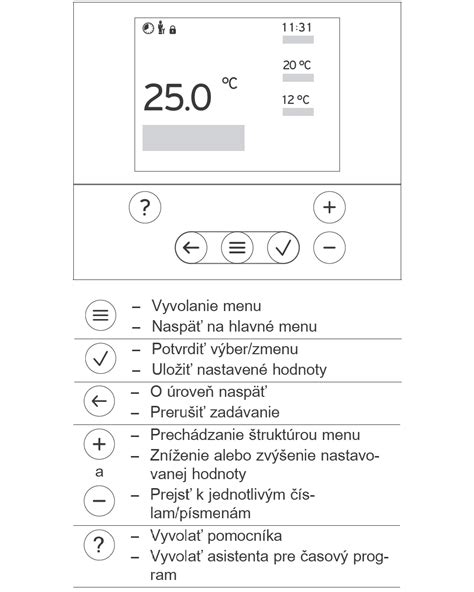

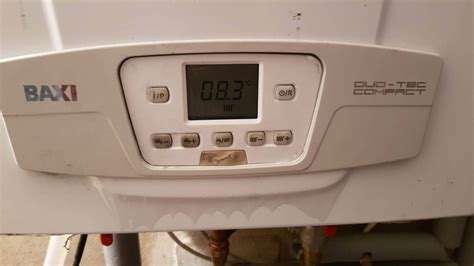

Vďaka tomu, že digitálny displej zobrazuje špecifický chybový kód, ktorý blokuje činnosť kotla, je možné určiť, ktorý diel je potrebné opraviť alebo vymeniť. Je to pohodlné, pretože môžete ušetriť čas pri hľadaní príčiny a pokúsiť sa ich opraviť sami, alebo rýchlo nasmerovať servisného technika. Podľa technickej dokumentácie je možné odhaliť takmer akúkoľvek systémovú chybu s konkrétnym číslom zobrazeným na displeji. Tieto kódy pomáhajú majiteľovi alebo servisnému technikovi rýchlo určiť príčinu problému a urýchliť jeho odstránenie.

Zoznam všetkých existujúcich chybových kódov pre kotly Baxi je rozsiahly, obsahuje stovky možností. Je dôležité poznamenať, že každý konkrétny model má svoje vlastné kódovanie, ktoré je podrobnejšie popísané v technickom návode na obsluhu. Nebuďte leniví a nahliadnite do tejto knihy, kde nájdete odpoveď na svoju otázku. V niektorých príručkách sú však pokyny s kódmi také skromné, že vás nútia hľadať informácie o zdrojoch tretích strán. V tomto článku sa zameriame na tie najčastejšie, s ktorými sa používatelia stretávajú v praxi, a podrobne sa pozrieme na chybu E117.

Najčastejšie chybové kódy: o čom hovoria a ako ich opraviť?

E00: Porucha elektronickej dosky

Chyba E00 naznačuje poruchu elektronickej dosky, ktorá v skutočnosti riadi všetky procesy plynového kotla. Príčiny porúch môžu byť náhle prepätia v sieti, preťaženie kotla a jeho prevádzka na plný výkon, alebo vyhorenie samotnej dosky či jej jednotlivých častí. Táto chyba sa objaví vo forme digitálnej hodnoty na displeji, ako aj ukončenia činnosti kotla s nemožnosťou ďalšieho zapaľovania. Ak chcete problém vyriešiť, mali by ste sa obrátiť na špecializované centrum na opravu plynových zariadení. Je prísne zakázané samostatne rozoberať a ešte viac opravovať alebo vymieňať jeden z hlavných pracovných prvkov kotla.

E01 a E04: Problémy so snímačom kontroly plameňa

Kódy E01 a E04 signalizujú problémy s blokovaním zapaľovacieho systému kotla. Chyba E01 označuje problémy s plynovým horákom, keď zariadenie nedokáže fixovať plameň a iskra rýchlo zhasne, alebo k zapáleniu vôbec nedôjde. Obzvlášť často sa problém vyskytuje po dlhom nepoužívaní kotla (v lete).

Možné dôvody pre E01:

• Nesprávne zapaľovanie, keď sa systém nestihne úplne naplniť plynom a kotol rýchlo zhasne.
• Nedostatok plynu v systéme (ventil na prívodnom potrubí je zatvorený) alebo je tlak nižší, ako je požadované.
• Neexistuje žiadny signál z plameňovej ionizačnej elektródy, ktorá je blokovaná doskou, keď dôjde k úniku mikroprúdu pri spaľovaní plynu.
• Fáza na kotle je nesprávne nastavená, čo sa dá ľahko skontrolovať zasunutím zástrčky do zásuvky druhou stranou.
• Porucha riadiacej jednotky, ktorá v skutočnosti reguluje proces zapaľovania a dodávky plynu.
• Upchatie nasávacieho potrubia, čo vedie k nedostatku ťahu a nemožnosti správneho zapálenia.

Čo sa dá v takejto situácii urobiť bez pomoci špecialistov? Zoznam je malý, ale v niektorých situáciách pomáha vyriešiť problém:

• Skontrolujte komín/odťah spalín, či nie je zablokovaný.
• Uistite sa, že ventil s prívodom plynu do kotla je úplne otvorený a že je v systéme dobrý tlak (zapáľte horák kachlí).
• Otočte zástrčku a zasuňte ju späť do zásuvky.

Ak tieto opatrenia neviedli k spusteniu kotla a na displeji zostala chyba E01, mali by ste zavolať servisného technika a nezapájať sa do samoopravy.

Chyba E04 nastane, keď snímač plameňa vydá signál o pravidelnom miznutí plameňa na horáku. Môže to byť spôsobené porušením izolácie a tesným kontaktom medzi drôtom a ionizačnou elektródou, poruchou v prevádzke komína, náhlymi prepätiami v sieti alebo prerušeniami dodávky plynu. Často sa objaví aj pri poruche centrálnej dosky. Pri riešení problému sa najskôr skontroluje komín, potom sa skontroluje hustota kontaktu drôtu a izolačnej elektródy. Práce vykonáva servisné oddelenie.

E02: Prehriatie kotla

Táto chyba sa môže vyskytnúť, ak je plynový kotol prevádzkovaný na plný výkon počas relatívne dlhej doby. Výrobca dbal na to, aby sa kotly neprehrievali, preto nainštaloval špeciálne regulátory teploty, ktoré automaticky zastavia prevádzku zariadenia hneď, ako sa zaznamenajú kritické teploty. Je to potrebné na ochranu zariadenia pred poruchami, ako aj pred výbuchmi plynu.

Táto chyba sa vyvíja v nasledujúcich prípadoch:

• Neexistuje žiadny kontakt s chladiacou kvapalinou alebo je veľmi slabý (pri dlhšom a častom používaní kotla bez jeho vypnutia).
• Nesprávny signál termostatu, ktorého činnosť blokuje centrálna riadiaca doska kotla.
• Nedostatočná cirkulácia ohriatej kvapaliny (chybné čerpadlo).
• Lokálne prehriatie spojené s poruchou termostatu a neschopnosťou adekvátne posúdiť prevádzkovú teplotu.

Problém je vyriešený vyhodnotením funkčnosti termostatu. Všetky opravy vykonávajú iba odborníci, ktorí majú povolenie na prácu a opravu plynových zariadení.

E03: Problémy so snímačom ťahu

Problém spočíva v nedostatočnom ťahu vzduchu, pri ktorom snímače zastavia chod kotla, ak nie je potrebný ťah a je zvýšená prípustná teplota. Kód chyby sa zobrazí ako "E03" alebo "03E". Situácia je typická tak pre zariadenia, ktoré používajú uzavretú spaľovaciu komoru, ako aj pre zariadenia, ktoré využívajú otvorenú spaľovaciu komoru. Zvyčajne (s vyššou mierou pravdepodobnosti) hodnota chybového kódu E03 (03E) zodpovedá poruchám spojeným s poruchami snímača ťahu.

Možné poruchy:

• Komín je uzavretý, zúžený alebo zablokovaný cudzím predmetom.
• Porucha Venturiho vstrekovača.
• Medzi elektronikou a pneumatickým relé nie je žiadne spojenie.
• Porucha ventilátora alebo chýbajúci kontakt.
• Nesprávne pripojenie pneumatického relé.

Objaví sa chyba vo forme zastavenia procesu spaľovania plynu v komore. Nastane zapálenie, ale spaľovanie pokračuje relatívne krátky čas, po ktorom sa automaticky zablokuje prívod plynu.

Kódy E05-09: Kontrola TÚV a plameňa horáka

Táto skupina kódov súvisí s riadením teploty teplej úžitkovej vody (TÚV) a kontrolou plameňa plynového horáka. Chyby ako "E05", "E06" (teplota chladiacej kvapaliny) a "E07", "E08", "E09" (kontrola plameňa a spalín) sú typické pre rôzne modely Baxi. Najčastejšie označujú problémy s komponentmi systému TÚV, ale môžu sa vyskytnúť aj poruchy na iných miestach zariadenia.

Možné poruchy:

• Porucha snímača teploty TÚV alebo chýbajúci kontakt medzi snímačom a elektronickou doskou.
• Prekročená alebo podhodnotená hraničná teplota.
• Chyba elektroniky.
• Porucha snímača vykurovacieho okruhu.
• Porucha snímača spalín alebo prerušený obvod elektronickej dosky.

Väčšinu týchto problémov je možné odstrániť kontrolou obvodov meracím zariadením alebo výmenou chybného prvku. Najprv sa skontroluje prítomnosť izolovaného kontaktu medzi tepelným snímačom a samotnou doskou, potom sa venuje pozornosť stavu elektronickej dosky a správnosti jej činnosti. V prípade E08 a E09 sa chyby vyskytujú, keď zlyhajú jednotlivé komponenty alebo celá doska, prejavuje sa úplným zablokovaním plynového zariadenia. V tomto prípade je potrebná hĺbková diagnostika pomocou špeciálnych zariadení a zvyčajne naznačuje potrebu výmeny dosky za novú.

E10: Spínač minimálneho tlaku

Chyba E10 je spojená s prudkým poklesom hladiny tlaku vody v systéme, ktorý je zaznamenaný tlakomerom a vedie k zablokovaniu kotla. Funkčný komponent systému - spínač minimálneho tlaku - je použitý takmer vo všetkých prevedeniach kotlov Baxi. Tradične sa chyba "E10" ("10E") zobrazuje na displeji alebo je indikovaná LED, keď:

• Tlak vody v systéme vykurovania je príliš nízky.
• Chýba kontakt snímača tlaku priamo s doskou alebo je chybný presostat.
• Voda odchádzala z vykurovacieho systému (vyparovala sa z expanznej nádoby, alebo išla do vodovodného systému s neupevneným doplňovacím kohútikom).
• Čerpadlo je chybné, narušená cirkulácia vo výmenníku tepla.
• Znečistenie výstupnej trubice vody alebo defekt membrány (žiadny pokles tlaku).

Prvá vec, ktorú treba venovať pozornosť, je prítomnosť dostatočnej hladiny vody vo vykurovacom systéme. Pridajte vodu do expanznej nádoby, ak je jej málo. Ak je voda nasávaná do systému automaticky, musíte otočiť kohútik a nechať systém, aby sa sám naplnil, potom kohútik zatvorte. Odstránenie chyby E10 spočíva v kontrole všetkých uvedených komponentov a odstránení zistených chýb. Jednotky sa vyčistia, vymieňajú sa jednotlivé časti alebo celé jednotky. Ostatné opravy môže vykonávať len odborník.

Kódy E12 a E13: Porucha diferenciálneho hydraulického tlakového spínača

Výskyt kódu „E12“ („12E“) alebo „E13“ („13E“) na displeji kotla jasne indikuje poruchy spojené s prevádzkou diferenciálneho hydraulického tlakového spínača. Zvyčajne počas testovania nie je detekovaný signál zo zariadenia alebo existuje signál, ktorý však nezodpovedá špecifikovanej charakteristike (falošný signál).

Dôvody pre výskyt označeného kódu môžu byť:

• Zastavenie čerpadla.
• Prítomnosť vzduchu v systéme teplej vody.
• Nízka rýchlosť obehu.
• Na tlakovom relé (TIR) nie je žiadny kontakt alebo je „zaseknutý“ kontakt.
• Poškodenie membrány alebo upchatie filtra.
• Impulzné trubice sú upchaté.

Preto by sa mala vykonať technická kontrola, aby sa zistila porucha konkrétneho prvku. A na odstránenie problému je potrebné vymeniť chybný prvok alebo vykonať preventívne reštaurátorské práce.

Kódy E21, E22 a E97-99: Problémy s elektrotechnikou a elektronikou

Oba kódy - "E21" a "E22" - označujú poruchy súvisiace s elektronickou doskou. Kód „E22“ sa môže objaviť, ak napájacie napätie klesne pod kontrolnú hodnotu (162V) alebo ak kvalita dodávanej energie do kotla nespĺňa uvedené normy. Pre kód „E21“ je charakteristickým bodom rozptyl parametrov regulátora a narušenie normálneho spaľovania plynu. Ak vám chýbajú skúsenosti a relevantné znalosti, je lepšie zveriť opravu dosky odborníkovi.

Chyby „E97“, „E98“, „E99“ - všetky tri kódy sú zvyčajne spojené s chybami v elektronike, konkrétne na elektronickej doske. Kód „E97“ znamená, že frekvencia napájacieho napätia nezodpovedá norme. Kód „E98“ označuje chyby, ktoré sa vyskytujú konkrétne na elektronickej doske. To isté označuje kód „E99“, ktorý však môže byť spôsobený aj príliš nízkym tlakom plynu, ako aj poruchou snímača plameňa. Najjednoduchšou poruchou je strata elektrického kontaktu na relé plynového ventilu. V iných prípadoch je zvyčajne potrebné vymeniť dosku.

Kódy E25-27 a E32: Chyby teploty a vodného kameňa

Výskytu niektorého z týchto kódov - „E25“, „E26“, „E27“ - zvyčajne predchádzajú zmeny teploty vo vykurovacom okruhu, ktoré sa vyskytujú rýchlejšie, ako je nastavené riadiacim systémom. Napríklad, ak sa teplota vykurovacieho okruhu (HC) zvýši o viac ako 1 stupeň za sekundu, na displeji kotla sa zobrazí kód „E25“ („25E“). Aby sa zobrazil kód „E26“ („26E“), zvyčajne postačuje teplota presahujúca nastavenú teplotu o 20 °C.

Dôvody, ktoré tradične spôsobujú takéto kódy:

• Zablokovanie obehového čerpadla.
• Upchatie filtra.
• Vzduch vo vnútri systému.
• Chybný snímač teploty vykurovacieho okruhu.
• Poruchy elektroniky alebo nesprávna inštalácia snímača TÚV.

Na jej odstránenie je potrebné vykonať preventívne opatrenia zamerané na kontrolu a testovanie jednotiek TÚV a vykurovacieho okruhu. Vzduch zo systému sa odstraňuje pomocou štandardných inštalatérskych postupov. Výkon obehového čerpadla je kontrolovaný elektrickými a mechanickými časťami.

Chyba E32 je špecifická tým, že naznačuje, že sa vo výmenníku tepla nahromadilo veľké množstvo vodného kameňa, ktorý narúša plnohodnotnú prevádzku vykurovacieho systému. Problém je vyriešený čistením. Na tento účel sa do výmenníka tepla spustí špeciálna kvapalina s vypnutým prívodom plynu a vody. Činidlá rozkladajú vodný kameň a pomáhajú ho odstrániť zo systému.

Kódy E35-36 a E40-43: Ovládanie plameňa a spalín

Táto sada kódov označuje hlavne poruchy systémov riadenia plameňa plynového horáka a systémov riadenia spalín. Kód „E35“ („35E“) teda označuje nezrovnalosť v príchode signálu prítomnosti plameňa. Jedna z najzákernejších chýb, ktorá sa vyskytuje pri upevňovaní plameňa pri vypnutí prívodu plynu. Deje sa to z dvoch dôvodov: porucha samotnej dosky, ktorá opravuje falošné signály a zabraňuje fungovaniu kotla, alebo nedostatok tesnosti plynového ventilu, ktorý tvorí netesnosť.

Kód "E36" ("36E") zvyčajne označuje poruchu snímača NTC. Kódy "E40", "E41" a "E42", "E43" pripomínajú užívateľovi zlyhanie testu spalín a ionizačného prúdu snímača GDČ (General Data Controller).

Vzhľad týchto kódov zvyčajne sprevádza:

• Vlhkosť vstupujúca do oblasti elektronickej dosky.
• Zvyškové spaľovanie po zatvorení horáka.
• Nekonzistentnosť v kvalite dodávateľskej siete.
• Chybný snímač NTC (snímač spalín).
• Nedostatok spojenia medzi snímačom a elektronikou.
• Elektronické poruchy alebo nedostatok tlaku plynu.
• Znečistenie alebo porucha snímača riadenia plameňa.
• Porucha plynového ventilu alebo príliš dlhý komín.

Niektoré z uvedených nedostatkov môže užívateľ opraviť sám. Iné problémy, ako sú elektronické poruchy a testovanie snímačov, si však vyžadujú zásah špecialistu.

Kódy E50 a E62: NTC snímač a kontrola plameňa

Automatizácia kotlov Baxi je nastavená na určité parametre stability spaľovania, ako aj na určitý teplotný rozsah spalín.

• Chyba E62: Snímač kontroly plameňa horáka. Ak ktorýkoľvek z dvoch parametrov (alebo obidva naraz) presahuje nastavenia, automatizácia sa aktivuje a na obrazovke ovládacieho displeja sa zobrazí kód „E62“ („62E“). Tradičné dôvody zahŕňajú chybný alebo znečistený snímač kontroly plameňa, chybný snímač NTC alebo chyby elektronickej dosky. Senzory sa testujú tak, že sa nahrádzajú známymi dobrými, a elektronika sa testuje prístrojmi určenými na takéto účely.
• Chyba E50: Snímač teploty NTC. Výskyt chyby „E50“ je typický pre modely ECO-5 a Main 5. Kód „E50“ sa zvyčajne zobrazuje na kontrolnom displeji z dôvodu detekcie snímačom teploty ohrevu spalín nad 180 °C. Zvýšenie teploty nad nastavenú hranicu môže byť spôsobené nízkou rýchlosťou cirkulácie chladiacej kvapaliny, upchatými filtrami, vzhľadom hydraulického odporu v systéme, nízkou koncentráciou nemrznúcej zmesi, poruchami obehového čerpadla, kontamináciou systému alebo vniknutím vzduchu. Na displeji sa zobrazí aj chybový kód „E50“ („50E“), keď sa snímač NTC pokazí v dôsledku poruchy elektroniky v dôsledku nesprávneho nastavenia ventilu prívodu plynu. Eliminácia je zabezpečená dôsledným testovaním určených jednotiek a vykonaním potrebných prác.

E55: Porucha ventilu prívodu plynu

Tento kód - „E55“ sa často prejavuje v dôsledku nesprávnej kalibrácie ventilu prívodu plynu. Ventil prívodu plynu kotla pre domácnosť Baksi je zariadenie, ktoré často spôsobuje zobrazenie kódu E55 (55E) na ovládacom displeji. Celkom zložitý mechanizmus, ktorý si vyžaduje presné ladenie. Na odstránenie chyby je potrebné vykonať kalibračný postup. Zvyčajne túto prácu vykonáva špecialista, ale ak chcete, môžete sa pokúsiť kalibrovať sami podľa pokynov.

E168: Prepätie v sieti

Chyba E168 sa vyskytuje v tých domoch, kde sú prepätia v sieti vo veľkom. Odborníci odporúčajú, aby plynové kotly boli vždy pripojené cez stabilizátory napätia. Tým sa predĺži životnosť zariadenia a ochráni sa pred výskytom zodpovedajúcich chýb.

Špecifická chyba E117: Prekročený tlak v systéme

Chyba E117 je prejavom prekročenia maximálneho povoleného tlaku v systéme vykurovania. Používateľ hlási, že pri kotli BAXI Duo-tec Compact sa pri dlhšom ohreve vykurovacieho systému zvyšuje tlak až na 2,8 bar, kotol následne vypne a zobrazí poruchu E117. Po chvíli sa opäť spustí a problém sa opakuje. Zaujímavé je, že pri ohreve vody v externom zásobníku (TÚV) sa tento problém neprejavuje. Pri studenom kotle je tlak otopnej vody približne 1,5 bar, čo je v normále.

Možné príčiny chyby E117:

• Expanzná nádoba: Toto je najčastejšia príčina. Expanzná nádoba kompenzuje zmeny objemu vody pri jej ohreve. Ak nefunguje správne (napr. je nedostatočne natlakovaná, má prasknutú membránu alebo je príliš malá pre daný systém), tlak v systéme pri ohreve stúpa nad kritickú hodnotu.
• Zanesený filter: Upchatý filter na spiatočke môže obmedzovať prietok vody a prispievať k zvýšeniu tlaku v systéme, najmä ak voda nemôže voľne cirkulovať.
• Vzduch v systéme: Prítomnosť vzduchu v systéme môže tiež spôsobiť problémy s cirkuláciou a viesť k lokálnym nárastom tlaku.
• Problém s obehovým čerpadlom: Čiastočne zablokované alebo chybné obehové čerpadlo môže narušiť správnu cirkuláciu vody, čo následne vedie k nárastu tlaku.
• Príliš veľa vody v systéme: Ak bol systém nedávno naplnený, mohlo byť pridané príliš veľa vody, čo pri ohreve spôsobí nadmerné zvýšenie tlaku.

Na základe popisu, že problém nastáva len pri ohreve vykurovacieho systému a nie TÚV, je pravdepodobné, že chyba súvisí priamo s primárnym okruhom a expanznou nádobou určenou pre vykurovací systém.

Riešenie problému E117:

1. Kontrola expanznej nádoby:
   • Vypnite kotol a nechajte ho vychladnúť.
   • Vypustite vodu z vykurovacieho systému, aby tlak klesol na nulu.
   • Skontrolujte tlak vzduchu v expanznej nádobe pomocou manometra (zvyčajne je na ventile podobnom ventilu na pneumatikách). Mal by zodpovedať minimálnemu prevádzkovému tlaku systému, t.j. približne 1,0 - 1,5 bar pre studený systém.
   • Ak je tlak nízky, dofúknite nádobu na správnu hodnotu kompresorom alebo pumpou. Ak sa tlak nedá udržať alebo z nádoby vyteká voda, membrána je pravdepodobne poškodená a nádobu je potrebné vymeniť.
2. Vyčistenie filtra: Skontrolujte a vyčistite filter na spiatočke vykurovacieho okruhu.
3. Odvzdušnenie systému: Uistite sa, že v systéme nie je vzduch. Odvzdušnite všetky radiátory a samotný kotol.
4. Kontrola obehového čerpadla: Overte správnu funkciu obehového čerpadla.
5. Redukcia tlaku: V prípade potreby, ak bol systém preplnený, môžete mierne znížiť tlak v systéme otvorením odvzdušňovacieho ventilu.

Ak tieto kroky problém nevyriešia, alebo si nie ste istí, odporúča sa kontaktovať autorizovaný servis Baxi, pretože práca s plynovými zariadeniami si vyžaduje odborné znalosti a oprávnenia.

Čo robiť, keď sa vyskytne chyba?

Ak kotol prestal pracovať a na displeji sa zobrazí chybový kód, musíte:

• Zapíšte si kód chyby.
• Vypnite prívod plynu a elektriny do zariadenia.
• Pozrite sa do servisnej knižky, čo kód môže znamenať a aké sú spôsoby riešenia problému.
• Zavolajte technika, ktorý má oprávnenie na opravu tohto zariadenia.
• V prípade potreby si zakúpte potrebné diely na výmenu.

Neodporúča sa úplne otvoriť kotol a ešte viac získavať konštrukčné prvky. Bez náležitých znalostí a skúseností to môže viesť k úplnej poruche plynového zariadenia. Prítomnosť chybového kódu na displeji zvyčajne spôsobí, že kotol prestane fungovať. Ak sa tak nestane, mali by ste nezávisle vypnúť zariadenie a zavolať špecialistu. Je veľmi nebezpečné používať chybné plynové zariadenie. Používateľ preberá plnú zodpovednosť za svoju vlastnú bezpečnosť, preto by sa opravy a údržba mali vykonávať tak často, ako to vyžaduje výrobca.
