Extrudovaný polystyrén na strechy: Komplexný sprievodca

Polystyrén patrí medzi najrozšírenejšie polyméry využívané v modernom stavebníctve. Je to syntetický termoplastický materiál, ktorý sa vyrába polymerizáciou monoméru styrénu. Styrén, chemicky označovaný ako C₈H₈, pozostáva z vinylovej skupiny a benzénového jadra. Objavenie látky, z ktorej polystyrén vzniká, siaha do 19. storočia. V roku 1839 Eduard Simon izoloval styrén destiláciou zo živice stromu Liquidambar orientalis. Priemyselná výroba polystyrénu sa rozvinula až v 20. storočí. V období po druhej svetovej vojne, keď rástol dopyt po dostupných a efektívnych stavebných materiáloch, sa polystyrén stal populárnym práve vďaka svojim izolačným vlastnostiam.

Polystyrén je amorfný polymér s teplotou sklovitého prechodu okolo 100 °C, čo znamená, že pri izbovej teplote je pevný a tuhý, no pri vyšších teplotách sa stáva plastickým a tvárnym. Z hľadiska chemickej odolnosti je polystyrén stabilný voči vode, slabým kyselinám a zásadám, čo je dôležité práve v stavebných aplikáciách. Hlavnými výhodami polystyrénu v stavebníctve sú jeho nízka hmotnosť, jednoduchá manipulácia, dobré tepelnoizolačné vlastnosti a cenová dostupnosť. Nevýhody spočívajú najmä v horľavosti a nízkej odolnosti voči UV žiareniu.

Typy polystyrénu v stavebníctve: EPS vs. XPS

V stavebníctve sa primárne stretávame s dvoma hlavnými typmi polystyrénu: expandovaným polystyrénom (EPS) a extrudovaným polystyrénom (XPS).

Expandovaný polystyrén (EPS)

Od 50. rokov 20. storočia sa začal vyrábať expandovaný polystyrén (EPS), ktorý si rýchlo našiel uplatnenie pri zatepľovaní budov. EPS vzniká napenením malých granúl styrénu pomocou pentánu a následnou expanziou pri pôsobení pary. Granuly sa spájajú do blokov alebo dosiek, ktoré tvoria typický biely materiál známy z kontaktných zatepľovacích systémov. Expandovaný polystyrén (EPS) sa vyznačuje vynikajúcimi izolačnými vlastnosťami, lebo sa skladá z 98 % vzduchu, uzavretého v malých bunkách. Vzduch je extrémne zlý vodič tepla, čo znamená, že expandovaný polystyrén (EPS) účinne bráni úniku tepla v zimných mesiacoch a nadmernému prehrievaniu v lete.

V stavebníctve sa EPS používa predovšetkým na zateplenie obvodových stien v systémoch ETICS. Okrem stien nachádza uplatnenie aj pri izolácii podláh, stropov a šikmých striech. Existujú biele a sivé varianty EPS. Sivý expandovaný polystyrén (EPS) obsahuje pridaný grafit, vďaka čomu má lepšie izolačné vlastnosti oproti bielemu expandovanému polystyrénu (EPS) - približne o 20 %. Nevýhodou EPS je jeho vyššia nasiakavosť. Pri dlhodobom kontakte s vlhkosťou stráca časť izolačných schopností, preto sa neodporúča používať v priamom kontakte so zemou alebo vodou.

Extrudovaný polystyrén (XPS)

XPS sa vyrába procesom extrúzie, pri ktorom sa roztavený polystyrén vytláča cez matricu. Extrudovaný polystyrén sa vyrába postupom, známym ako extrúzia - ide o proces, v ktorom sa vytláča tavenina kryštálového polystyrénu za súčasného sýtenia speňovadlom. Uvoľnením tlaku na konci vytláčacej trubice dochádza k naplneniu materiálu, z ktorého potom vznikajú spomínané izolačné dosky. Výsledkom je materiál s homogénnou, uzavretou bunkovou štruktúrou. Táto štruktúra mu zabezpečuje nižšiu nasiakavosť a vyššiu pevnosť v tlaku v porovnaní s EPS.

Extrudovaný polystyrén sa väčšinou používa vo forme tepelnoizolačných dosiek. Oproti iným druhom polystyrénových dosiek je mechanická odolnosť extrudovaného polystyrénu mnohonásobne vyššia. Dokáže zniesť zaťaženie v tlaku 300 kPa a vyššie a tak je celkom logické, že sa používa na izoláciu miest, kde dochádza k vysokému zaťaženiu v tlaku, ako aj k mechanickému zaťaženiu. Tam extrudovaný polystyrén vykazuje vysokú odolnosť voči nárazom aj tlakom. Súhrnom teda môžeme povedať, že extrudovaný polystyrén okrem klasického zaťaženia odoláva tiež vode, plesniam, hlodavcom a podobne.

XPS sa používa najmä v náročných podmienkach. Využíva sa pri izolácii základov a podzemných častí stavieb, kde prichádza do kontaktu s vlhkosťou a tlakom pôdy. Často sa aplikuje aj pri zatepľovaní soklov, izolácii plochých striech, garáží či priemyselných podláh, kde sa vyžaduje vyššia pevnosť. Hlavnou nevýhodou XPS je vyššia cena v porovnaní s EPS, čo môže zvyšovať náklady na stavbu. Pri výbere medzi EPS a XPS závisí rozhodnutie od konkrétnej aplikácie.

Porovnanie vlastností EPS a XPS

Extrudovaný polystyrén pre strechy: Invertné a DUO strechy

Extrudovaný polystyrén (XPS) ako tepelná izolácia plochých striech je štandardne používaný materiál, ktorý má svoje miesto vo skladbe plochých striech viac ako 50 rokov a počas tejto doby preukázal svoju funkčnosť aj pri extrémnych návrhových podmienkach, ako sú výrazné kolísanie teplôt, mechanické namáhanie, vplyv vlhkosti atď. Primárnou úlohou tepelných izolácií je ušetriť energie v dome či bytových jednotkách od pivnice po strechu. Zároveň musí spĺňať vysoké množstvo nárokov z hľadiska tlaku, vlhkosti (nasiakavosti) a iných.

V modernej stavbe sa najčastejšie používa obrátená plochá strecha, ktorá má pod vrstvou tepelnej izolácie hydroizolačnú vrstvu. Systém obrátenej plochej strechy bol vyvinutý v 50. rokoch minulého storočia v USA a v Európe sa prvýkrát začal využívať v 60. rokoch ruka v ruke s novým XPS materiálom na trhu. Idea skladby inverznej strechy bola jednoduchá, nič viac než zameniť poradie tepelnej izolácie a hydroizolácie a tým ponúknuť jednoduchú skladbu s rýchlou a ľahkou inštaláciou na obecne platnom princípe: smerom von z konštrukcie strechy by mal rásť tepelný odpor vrstiev a zároveň sa zmenšovať ich difúzny odpor.

Hydroizolácia plochých striech

Dažďová voda je hlavným problémom plochej strechy. Realizácia dobrej hydroizolácie a odvodňovania je nesmierne dôležitá. Po lejakoch by voda na plochej streche nemala zostať príliš dlho, pretože by nasiakla tepelnú izoláciu. Z tohto dôvodu sa ploché strechy navrhujú s minimálnym sklonom 2 %, čo znamená, že plochá strecha v skutočnosti nie je plochá (je sklonená minimálne o 2 cm na 100 cm dĺžky). Hydroizolácia je súčasť strešnej konštrukcie, ktorej úlohou je zabrániť vnikaniu vody do skladby strešného plášťa a samotného objektu. Bez jej 100% funkčnosti sú znehodnotené ostatné funkcie strechy, napríklad tepelnoizolačné vlastnosti.

Najbežnejšou hydroizoláciou sú kvalitné bitúmenové pásy, ktoré sa zvyčajne kladú po nanesení bitúmenového náteru na betónovú dosku. Bitúmenové pásy sú vystužené polyesterom alebo sklenenými vláknami. Hydroizolácia sa vykonáva v dvoch až troch vrstvách, aby voda nemohla preniknúť pod izolačnú vrstvu. Spravidla sa používajú bitúmenové pásy s hrúbkou do 5 mm, ktoré sa zvárajú. Bežne sa izoluje aj mPVC fóliami a TPO fóliami. U asfaltových pásov sa vníma ako pozitívum ich pomerná „robustnosť“. Naopak výhodou fólií, hlavne mPVC, je ich dobrá spracovateľnosť a ľahké riešenie rôznych detailov a prestupov.

Nekvalitne zhotovená izolácia strechy sa ale prejaví vždy. So 100% istotou si voda netesnosť nájde. Ak je niekde málo materiálu, či zle urobené napojenie, tak to jednoducho skôr, či neskôr zatečie. Žľaby špeciálne vyrobené pre ploché strechy sa bežne používajú na odvádzanie dažďovej vody z plochej strechy. Tieto strešné vpusty sú bodové a odvádzajú vodu z konečnej vrstvy strechy, ale aj z ďalších jej vrstiev.

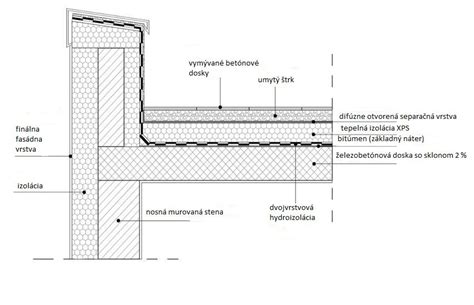

Skladba invertnej plochej strechy s XPS

Hydroizolácia sa presunie na vnútornú stranu konštrukcie a spojí funkciu hydroizolácie a parotesnej zábrany strechy. Tepelná izolácia nad hydroizoláciou potom zabezpečí tepelnú izoláciu s ďalšími funkciami, ako sú ochrana hydroizolácie a prenos zaťaženia.

1. Nosná konštrukcia strechy

   Nosná časť konštrukcie strechy musí byť dimenzovaná na staticky minimálnu únosnosť podľa vykonaných výpočtov. Odporúča sa nosná konštrukcia s minimálnou plošnou hmotnosťou 250 kg/m² a tepelným odporom R ≥ 0.15 (m²K)/W, zabezpečujúca dostatočnú tepelnú stabilitu konštrukcie v prípade krátkodobého priesaku prívalovej vody cez spoje dosiek a možné ochladenie konštrukcie s kondenzáciou na vnútornej strane. Ďalej sa odporúča sklon 1-3 % pre ľahký a rýchly odtok vody do vpustí, ktoré sú vždy najnižším bodom konštrukcie strechy.

2. Hydroizolačná vrstva

   Hydroizolácia sa pokladá priamo na rovnú, resp. vyspádovanú vrstvu nosnej konštrukcie. Pred samotnou pokládkou hydroizolácie musí byť plocha zbavená nečistôt, voľných zvyškov a musí sa vykonať penetračný náter. Vrstvu hydroizolácie by mali tvoriť dve vrstvy hydroizolačných pásov, druh použitých pásov vždy podľa individuálnych potrieb projektu a špecifikácie projektanta. Jediný problém, ktorý bol v minulosti zaznamenaný, boli mäkčené PVC pásy, obsahujúce organické rozpúšťadlá s negatívnym vplyvom na XPS, v podobe nevratnej degradácie materiálu. Z pohľadu dnešnej technológie výroby PVC hydroizolácií však možno povedať, že toto riziko predstavuje okrajový problém. Platí však vždy zásada obrátiť sa na výrobcu v prípade akýchkoľvek nejasností ohľadne zlučiteľnosti s polystyrénom!

3. Tepelná izolácia z extrudovaného polystyrénu (XPS)

   XPS dosky sú voľne pokladané na hydroizoláciu tesne k sebe s vystriedanou škárou na väzbu. Dosky sú opatrené po celom obvode polodrážkou pre riadne spojenie bez tepelných mostov. Štandardné rozmery dosiek sú 1250x600mm s hladkým-extruzným povrchom. Voľne kladené dosky tepelnej izolácie s vystriedanou škárou potom poskytujú ochranu hydroizolácii pred teplotnými výkyvmi, opakovanými cyklami mráz-topenie či rozťažnosťou a zmršťovaním. Ďalšou výhodou je tiež ochrana pred mechanickým poškodením hydroizolácie tak v priebehu realizácie, ako aj následne po celú dobu životnosti strechy. S tým súvisí aj predĺžená životnosť strešného plášťa pohybujúca sa v rozmedzí 30-45 rokov, doložená posudkami znalcov a realizovanými projektmi v Európe. Výhodou extrudovaného polystyrénu je vynikajúci koeficient stlačiteľnosti/rozťažnosti a tým viskoelastické správanie.

   Zateplenie Šikmej Strechy - Ako na to? Postup

   Extrudovaný polystyrén býva pre svoje použitie tiež vyrábaný s upravenou hranou, kedy je aplikovaný na okraji dosky tzv. zámok (polodrážka), na základe ktorého sú dosky vedľa seba lepšie spojené a znižujú sa týmto úniky v podobe tepelných strát. Ďalej býva extrudovaný polystyrén vyrábaný s mriežkovaným povrchom, ktorý uľahčuje nanášanie stierky na tento inak veľmi hladký povrch. Býva teda opatrený týmto zdrsnením pre miesta, ako je aplikácia pri zatepľovaní soklovej časti objektov a všade tam, kde je potrebné extrudovaný polystyrén opatriť stierkou, ktorá musí byť vždy flexibilná.

4. Separačná vrstva

   Z dôvodu oddelenia tepelnej izolácie od vrchných súvrství strechy sa vykonáva separačná vrstva pomocou geotextílie. Použitá geotextília by mala byť z netkaných látok, difúzne otvorená a s nízkou retenčnou nasiakavosťou, s vylúčením možnosti vytvoriť parotesnú zábranu. Ďalej sú požiadavky najmä na jej odolnosť proti prerastaniu korienkov a pevnosť v ťahu. Minimálne presahy sú 100 mm a podľa skúseností je vysoko odporúčané používať gramáž do 180 g/m² so svetlou farbou. Osvedčili sa najmä polypropylénové textílie s plošnou hmotnosťou 140 g/m².

5. Prítlačná (balastná) vrstva

   U inverzných plochých striech sa pre stabilizáciu spodných vrstiev využíva hmotnosti vrchnej prítlačnej vrstvy. Stabilizácia sa vykonáva najmä z dôvodu zabezpečenia proti saniu vetra. Je nevyhnutné navrhnúť dostatočnú pritažovú vrstvu, či už ide o štrkový zásyp, vegetačnú vrstvu, betónovú dlažbu/dlaždice, železobetónovú dosku či betónové prefabrikáty. U zaťaženia štrkovou vrstvou by sklon strechy nemal byť väčší ako 10%, aby nedochádzalo k posunom kameniva. Ďalej vrstvy nesmú obsahovať výrazný podiel jemných častíc, aby nedochádzalo k zanášaniu odvodňovacích prvkov, t.j. použiť len praný kamenivo o min. frakcii 16 a hrúbke 50mm. V niektorých prípadoch, kde je únosnosť strešného plášťa obmedzená, sa používajú špeciálne dosky ako Roofmate LG od firmy Dow, ktoré sú opatrené vrchnou krycou vrstvou z plastbetónu o hrúbke 10 mm a majú hmotnosť iba 25 kg/m².

DUO strechy

V niektorých prípadoch je možné využiť niektoré vlastnosti XPS (najmä pevnosť v tlaku) a vytvoriť tzv. DUO strechu. Ide o variant, kedy je v podstate na klasickú jednoplášťovú strechu s povlakovou vodotesnou izoláciou a s vhodnou tepelnou izoláciou (napr. z EPS) položená ďalšia tepelná izolácia z XPS. To sa hodí pre objekty s väčším vlhkým vnútorným prostredím alebo pre ľahké nosné konštrukcie, kde je potrebné zvýšiť tepelnú stabilitu a zabrániť kondenzácii vodných pár.

Dôležité aspekty pri použití XPS na strechách

Teplotná odolnosť a jednoplášťové strechy

Extrudovaný polystyrén by sa s ohľadom na nižšiu tepelnú odolnosť (len +75°C) a veľkú hranovú pevnosť nemal používať ako tepelná izolácia v klasickej jednoplášťovej plochej streche. Zdanlivo malý rozdiel iba 5°C medzi hodnotou maximálneho tepelného namáhania XPS (+75°C) oproti EPS (+80°C) má pre zabudovanie výrobkov z XPS do strešného plášťa významný dopad. Povrchová teplota povlakovej vodotesnej izolácie z asfaltových pásov dosahuje v lete až hodnoty +80°C. Pri tejto teplote však už dochádza k nevratnej deformácii (obvykle prehnutiu) dosiek z XPS. Pretože výrobky z XPS majú nielen veľkú pevnosť v tlaku, ale aj veľkú hranovú pevnosť, mohla by potom prehnutá doska z XPS svojimi ostrými hranami poškodiť vodotesnú izoláciu. Práve preto by sa nemal používať XPS pod vodotesnú izoláciu v klasickej jednoplášťovej streche, ale len na obrátenej streche, teda streche s opačným poradím vrstiev, prípadne na tzv. DUO streche. Zahraničné predpisy pripúšťajú pokládku asfaltových pásov na tepelnú izoláciu z XPS s podmienkou, že asfaltové pásy budú oddelené od povrchu dosiek XPS deliacou vrstvou zo sklenej rohože a prvá vrstva vodotesnej izolácie bude voľne položená alebo voľne položená a mechanicky prikotvená k podkladu. V každom prípade by sme mali k takémuto mimoriadnemu použitiu XPS v klasickej skladbe vopred získať písomný súhlas dovozcu extrudovaného polystyrénu.

Výber geotextílie

Je plne na autorizovanej osobe navrhnúť potrebnú pritaž, kde pri výpočte svoju rolu hrá nielen výška budovy, ale aj tvar, členitosť strešného plášťa, výška atík atď. Často sa v projekte stretávame s použitím geotextílií s hmotnosťou 300-500g/m², tmavé farby, ktoré v kombinácii južnej orientácie plochy a vystavenia letným teplotám môžu spôsobiť deformácie XPS dosiek. Tento jav sa vyskytuje spravidla u dvojvrstvovej skladby XPS dosiek, kde teplotne namáhaná vrchná doska je odizolovaná spodnou vrstvou XPS. Nevhodná geotextília potom pri intenzívnych slnečných letných dňoch absorbuje a kontinuálne prenáša zvýšené teplotné namáhanie na vrchnú vrstvu dosiek, u ktorých môže dôjsť k deformáciám vplyvom rozdielnych teplôt medzi vrchnou a spodnou vrstvou. Dodržaním vhodnej geotextílie s nízkou hmotnosťou do 180 g/m² so svetlou farbou možno vyššie popísanému efektu predísť. Tiež nenasiakavosť geotextílie s difúznou paropriepustnosťou je nevyhnutnou podmienkou pre správnu funkciu strešného plášťa. V prípade nesplnenia tohto požiadavku, bude geotextília tvoriť difúzne uzavretú vrstvu v konštrukcii strechy, predstavujúcu riziko zvýšenej kondenzácie vlhkosti v samotných doskách.

Jednovrstvová vs. dvojvrstvová skladba XPS

Často kladenou otázkou je, či použiť jednu vrstvu alebo dve vrstvy XPS a v čom sú možná riziká či rozdiely. V minulosti bolo podľa platných požiadaviek na hrúbku tepelnej izolácie v konštrukcii strechy zásadou vždy použiť jednu vrstvu dosiek. Použitie dosiek v jednej vrstve je najmenej rizikové z hľadiska difúzie vlhkosti smerom von z konštrukcie. Dvojvrstvové riešenie je možné použiť pre hrúbku od 140 mm, so spodnou vrstvou XPS min. 80 mm, t.j. kombinácia 80+60mm. Nedostatkom tohto riešenia je možná dlhodobá väčšia hodnota nasiakavosti spodných dosiek oproti deklarovanej hodnote. Zvýšená nasiakavosť je daná obdobným mechanizmom ako u vyššie spomínanej nasiakavosti v prípade nesprávnej geotextílie. Pre zachovanie navrhnutých tepelnoizolačných hodnôt strechy odporúčame započítať v dvojvrstvovej skladbe +10mm tepelného izolantu, ktorý kompenzuje možné zvýšenie vlhkosti v doskách resp. zvýšenie súčiniteľa tepelnej vodivosti.

Pravidelná údržba a ochrana

Najčastejšie reklamovanou závadou je nerovnosť podkladu a nestabilita povrchu dlažby v prípade dlažby na podložkách. Tento jav ovplyvňujú faktory ako sú nevhodne výškovo vykonané presahy u hydroizolácie, pokládka tepelnoizolačných dosiek na priebežný spoj hydroizolácie a samotné uloženie dlažby. Samotný XPS je pre koreňový systém nepriepustný, iba u spojov medzi doskami je možné preniknutie korienkov pod dosku. Správnym použitím frakcie vymývaného kameniva spoločne s odolnosťou separačnej textílie sa tento jav eliminuje, ničmenej sa neubránime možnému výskytu náletovej vegetácie či buriny prenesenej vetrom. Pri každej streche je potreba zaistiť pravidelnú prehliadku strechy s údržbou, t.j. odstránenie buriny a nechcenej náletovej zelene.

Environmentálna udržateľnosť

Otázka environmentálnej udržateľnosti polystyrénu je v stavebníctve čoraz dôležitejšia. Podľa vedeckej štúdie Yousifa a Haddada publikovanej v SpringerPlus v roku 2013 polystyrén podlieha fotodegradácii pri vystavení UV žiareniu, čo vedie k strate jeho mechanických vlastností. Okrem toho, v prírodných podmienkach sa rozkladá veľmi pomaly a rozpadáva sa na mikroplasty. Výskum sa preto zameriava na zlepšenie recyklačných procesov a hľadanie alternatívnych materiálov, ktoré by mali podobné izolačné vlastnosti, no boli by šetrnejšie k životnému prostrediu. Expandovaný polystyrén (EPS) je ekologický materiál. Jeho recykláciou po skončení životnosti možno získať až 80 % energie spotrebovanej na jeho výrobu. Budúcnosť polystyrénu v stavebníctve bude závisieť od schopnosti efektívnejšie ho recyklovať a minimalizovať jeho negatívny vplyv na životné prostredie.
