PVC T-kus DN 125 drenážny je kľúčový potrubný spojovací kus, ktorý sa vyrába z polyvinylchloridu (PVC). Jeho hlavnou úlohou v drenážnych systémoch je umožniť efektívne rozdelenie alebo spojenie priamych úsekov potrubia. Tento T-kus má typicky tvar písmena „T“, s jedným vstupným koncom a dvoma výstupnými koncami. Vďaka takejto konštrukcii umožňuje pripojenie hlavného potrubia k jednému koncu a odbočenie dvoch ďalších potrubí, najčastejšie pod uhlom 90 stupňov, z ostatných dvoch koncov.
Kľúčové vlastnosti a odolnosť materiálu
Materiál, nemäkčená polyvinylchloridová zmes (PVC-U), z ktorého je T-kus vyrobený, je mimoriadne odolný voči korózii, rôznym chemikáliám, kyselinám a zásadám. Tieto vlastnosti z neho robia ideálnu voľbu pre drenážne aplikácie, kde potrubie prichádza do kontaktu s rôznymi typmi odpadových vôd a agresívnymi pôdnymi podmienkami. S minimálnou hodnotou MRS 25MPa je materiál používaný na výrobu rúr a tvaroviek tiež recyklovateľný a zdravotne nezávadný.
Pre zabezpečenie vodotesného spojenia medzi T-kusom a potrubím sú T-kusy často vybavené gumovými tesneniami alebo inými typmi spojovacích systémov. Rúry sú navyše vyrábané s hrdlami, ktoré sú tesnené gumovým krúžkom.
PVC Gerflor - Chene light
Technické parametre a prevádzkové podmienky

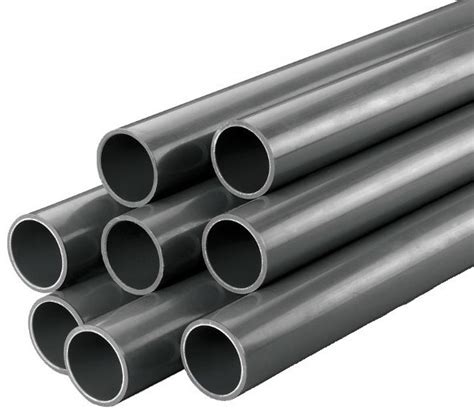

PVC rúry sú štandardne vyrábané v stavebných dĺžkach 6 metrov. Vyrábajú sa s prevádzkovo-bezpečnostným koeficientom C=2,5 pri priemere 90 mm s konštrukčným napätím 10 MPa a C=2 pri priemeroch nad 90 mm s konštrukčným napätím 12,5 MPa. Farba rúr je štandardne tmavosivá a v zmysle STN 73 0862 sú rúry zaradené do stupňa horľavosti B.
Deklarovaná životnosť rúr je až 50 rokov pri prevádzkovej teplote do 20°C. Stanovená prevádzková teplota prepravovaného média je v rozsahu od 0° do 45°C. Je dôležité poznamenať, že pri teplote nad 25°C musí byť pre výpočet prevádzkového tlaku PFA použitý doplnkový znižujúci faktor fT: PFA=[PN].fT. Pri teplotách pod 0°C je nevyhnutné brať do úvahy krehnutie materiálu a s tým spojenú zníženú rázovú odolnosť, najmä pri manipulácii s rúrami.
Tieto PVC produkty vyhovujú legislatívnym predpisom pre plastové látky, ktoré prichádzajú do styku s požívatinami, čo potvrdzuje ich bezpečnosť a univerzálnosť. Sú určené na prepravu pitnej a úžitkovej vody, na pretlakovú a vákuovú kanalizáciu a na prepravu rôznych kvapalín, ku ktorým je PVC-U a tesniace elementy stále, podľa TNI ISO/TR 10358 „Rúry a tvarovky z plastov. Klasifikačné tabuľky kombinovanej chemickej odolnosti“.
Výrobky sú certifikované v Slovenskej republike, Českej republike, Chorvátsku, Maďarsku, Rusku a v Slovinsku, čo zaručuje ich kvalitu a spoľahlivosť na medzinárodnej úrovni.
Aplikácie a relevantné normy
Kanalizačné odbočky a T-kusy sú navrhnuté primárne na vybudovanie kanalizačných a odpadových sietí, ale sú taktiež vhodné na odvetrávanie objektov. Často sa používajú pre kanalizačné potrubie vedené v zemi, čo podčiarkuje ich robustnosť a dlhú životnosť v náročných podmienkach.
Montáž týchto systémov doporučujeme zabezpečiť podľa špecifického Montážneho predpisu Plastiky a.s.: „Montážny predpis pre PVC-U tlakový potrubný systém.“
Aplikačné predpisy a normy
- STN 73 6632 - Uloženie a montáž vodovodných potrubí z nemäkčeného polyvinylchloridu (PVC-U)
- STN 73 3050 - Zemné práce. Všeobecné ustanovenia
- STN 75 5401 - Vodárenstvo. Navrhovanie vodovodných potrubí
- TNI ISO/TR 10358 - Rúry a tvarovky z plastov. Klasifikačné tabuľky kombinovanej chemickej odolnosti
Poznámka: Pri použití bezpečnostného koeficientu (C) 2,5 u priemerov nad 90 mm musí byť vybratý najbližší vyšší nominálny tlak (PN). Napríklad, rúra série S101 počítaná pre PN 12,5, ak je požadovaný C = 2,5, bude aplikovaná pri PN 10 barov.
Prehľad kanalizačných odbočiek a T-kusov
V rámci sortimentu PVC tvaroviek pre odpadové a kanalizačné siete je dostupná široká škála odbočiek a T-kusov s rôznymi priemermi a uhlami. Tieto komponenty sú navrhnuté pre efektívne pripojenie a rozvetvenie potrubných systémov v zemi, ako aj pre zabezpečenie adekvátneho odvetrávania objektov. Nasledujúca tabuľka uvádza príklady najčastejšie používaných typov:
| Typ | Priemer (Vstup/Výstup/Odbočka) | Uhol odbočky (°) | Špecifické použitie |
|---|---|---|---|
| Kanalizačná odbočka PVC | 110/110/110 mm | 45 | Vybudovanie kanalizačných a odpadových sietí, odvetrávanie |
| Kanalizačná odbočka PVC | 160/125/160 mm | 45 | Vybudovanie kanalizačných a odpadových sietí, odvetrávanie |
| Kanalizačná odbočka PVC | 160/140/160 mm | 60 | Vybudovanie kanalizačných a odpadových sietí, odvetrávanie |
| Kanalizačná odbočka PVC T-kus | 110/110/110 mm | 87 | Vybudovanie kanalizačných a odpadových sietí, odvetrávanie |
| Kanalizačná odbočka PVC T-kus | 160/160/160 mm | 87 | Vybudovanie kanalizačných a odpadových sietí, odvetrávanie |
| Kanalizačná odbočka PVC T-kus | 200/125/200 mm | 87 | Vybudovanie kanalizačných a odpadových sietí, odvetrávanie |
| Kanalizačná odbočka PVC | 315/200/315 mm | 45 | Vybudovanie kanalizačných a odpadových sietí, odvetrávanie |
Balenie, preprava a skladovanie

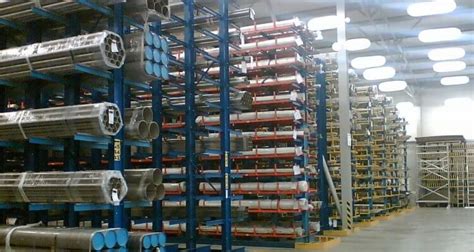

Rúry sú pre optimálnu ochranu pri preprave a skladovaní dodávané v paletách. Súčasťou dodávky je aj predmontované tesnenie v hrdlách a zazátkovanie oboch koncov rúr. Pri skladovaní a preprave je nevyhnutné, aby boli rúry uložené na rovnej ploche a bez zaťaženia hrdiel, pričom je potrebné dôsledne dodržiavať normy STN 64 0090 a PND 71 01014.
Tvarovky sa balia do vriec a klietok, alebo kartónov na palety previazané páskou, prípadne sú uložené voľne. V závislosti od typu tvarovky môže byť súčasťou dodávky aj príruba a tesniaci krúžok. Preprava tvaroviek sa vykonáva bežnými dopravnými prostriedkami tak, aby sa zabránilo ich poškodeniu alebo znehodnoteniu. Skladovanie tvaroviek sa riadi v zmysle STN 64 0090 a PND 71-01014.
Zvláštnu pozornosť je potrebné venovať manipulácii s rúrami a tvarovkami pri teplotách pod 0°C, vzhľadom na možné krehnutie materiálu. Gumové tesniace krúžky, kľúčové pre spoľahlivé spoje, sa skladujú podľa normy STN 63 0001, aby sa zachovala ich pružnosť a funkčnosť.
