Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Slúži ako "meracie miesto" a "hlavný istiaci bod". Musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo Vašej lokalite. Hľadáte certifikovaný elektromerový rozvádzač HASMA schválený pre vašu distribučnú oblasť (ZSD, VSD, SSD)? Tu nájdete kvalitné plastové skrine, ktoré spĺňajú normy pre umiestnenie elektromera a istenia.
Trojfázové jednotarifné meranie
Elektromerový rozvádzač trojfázový jednotarif E1R pre 1 elektromer sa hodí pre domy či objekty s vyšším odberom elektriny. Jednotarifné meranie (označenie 1T alebo P0) neumožňuje zapojenie dvojtarifného merania a odber v nízkej sadzbe (tzv. nočný prúd).
Tento typ rozvádzača je vhodný pre domy, firmy či iné typy budov, kde nepotrebujete využívať lacnejšiu elektrinu v nízkej sadzbe (tzv. nočný prúd) napríklad na vykurovanie.
Dôležité upozornenie k tarife P0 (Jednotarif)
Model s jednotarifným meraním (P0) nemá prípravu pre HDO (hromadné diaľkové ovládanie, ktoré spína nízku sadzbu). Preto nie je vhodný pre elektrické kúrenie alebo tepelné čerpadlo. Pre tieto účely potrebujete dvojtarifný rozvádzač (označenie P2 alebo 2T).
Výber podľa distribučnej oblasti
Ako si vybrať podľa distribučnej oblasti? Toto je najdôležitejší parameter pri výbere elektromerového rozvádzača, pretože pripájacie podmienky sa líšia.
- Pre ZSD a VSD: Modely spĺňajú "spoločné technické pripájacie podmienky" (Západoslovenská a Východoslovenská distribučná). Príkladom je certifikovaný nástenný rozvádzač pre ZSD a VSD (norma 2025), jednotarif (1T), FVE ready s povinným vypínačom. Rovnako je dostupný aj certifikovaný pilierový rozvádzač pre ZSD a VSD (norma 2025), jednotarif (1T), FVE ready s povinným vypínačom.
- Pre SSD (Stredoslovenskú distribučnú): Pre túto oblasť zvoľte modely s označením "SSD", ktoré majú iné technické podmienky a nepotrebujú špecifický vypínač, ktorý je povinný pre FVE v ZSD/VSD. Príkladom je certifikovaný zapustený rozvádzač (Z L) pre oblasť Stredoslovenská distribučná (SSD), určený na zamurovanie, pre jednotarifné meranie (1T). Ďalším variantom je certifikovaný pilierový elektromerový rozvádzač HASMA (typ FE L) pre oblasť SSD, ktorý je trojfázový, jednotarif (P0 - bez HDO) a v kompaktnom prevedení so zemným dielom.
Zapojenie zásuvky a základne pravidlá

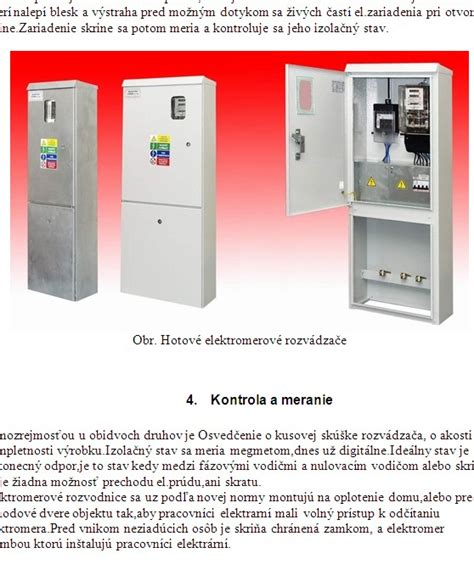

Typy montáže a prevedenia
Elektromerový rozvádzač trojfázový jednotarif je dostupný v rôznych prevedeniach pre uchytenie na omietku, na plot, zamurovanie do plota alebo pod omietku.
Nástenné prevedenie
Nástenné rozvádzače sú ideálne na úzke stĺpy, do malých výklenkov alebo na fasády, kde je málo miesta. Jedným z unikátnych kompaktných nástenných rozvádzačov s šírkou iba 26 cm je HASMA RE 2.0 P L FVE. Tento model (P L) nemá nohy a montuje sa priamo na stenu.
Pilierové prevedenie
Pilierové rozvádzače, ako napríklad elektromerový rozvádzač pilierový trojfázový jednotarif E1RP+ZD pre 1 elektromer, sú so zemným dielom pre zakopanie do zeme. Existujú aj varianty ako elektromerový rozvádzač pilierový trojfázový jednotarif E1RP/F+ZD pre 1 elektromer so zemným dielom pre zakopanie do zeme a káblovým priestorom navyše.
Zapustené prevedenie
Pre zapustenú montáž sú určené rozvádzače na zamurovanie, ktoré sa elegantne integrujú do fasády alebo murovaného piliera či plotu.
Súlad s normami a FVE (Fotovoltika)
Naše rozvádzače spĺňajú kritériá slovenských distribučných spoločností. Elektromerové rozvádzače SFOS sú skúšané v EZÚ Praha a majú certifikáciu ISO 14001 a ISO 9001, čo zaručuje ich kvalitu a spoľahlivosť.
Nová norma 2025 a povinný vypínač

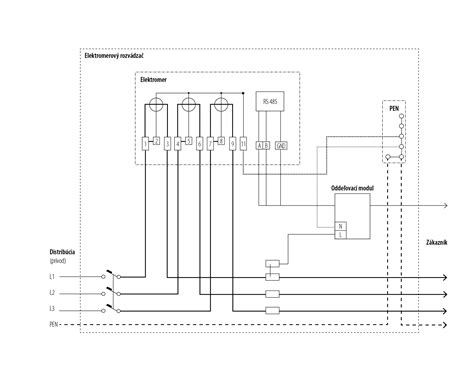

Od roku 2025 vyžadujú ZSD a VSD, aby bol za elektromerom inštalovaný vypínací prvok. Tento vypínač slúži na bezpečné a úplné odpojenie elektroinštalácie domu od distribučnej siete, čo je kľúčové pre bezpečnosť pri inštalácii fotovoltiky (FVE). Mnoho moderných jednotarifných rozvádzačov je "FVE ready" a obsahuje zabudovaný povinný vypínač, čím spĺňa nové podmienky. Pri zapájaní je nutné dodržať schému pre FVE zapojenie (prívod do ističa, vývod cez vypínač).
UV ochrana
Povrch rozvádzačov chráni špičkový UV filter. Ide o špeciálnu povrchovú úpravu polyuretánovým lakom (dvojzložkový lak, 50 µm), ktorá chráni pred slnkom a zabraňuje degradácii skrine na slnku (kriedovateniu). Zároveň eliminuje nepríjemné svrbenie pri dotyku so sklolaminátom.
Technické parametre a vybavenie
Výplet rozvádzača (hrúbka vodičov) sa určuje podľa hlavného ističa - so 40 A výpletom môžete použiť max. 40 A hlavný istič, so 63 A výpletom max. 63 A. Rozvádzač je pripravený pre 3-pólový istič. Hlavný istič nie je osadený z výroby, ale je možné ho osadiť na želanie zákazníka, prípadne je automaticky pribalený ako súčasť akcie (napr. istič Eaton PL7 B25/3 s vysokou skratovou odolnosťou 10 kA).
Výbava štandardne obsahuje hlavný vypínač (HV63A/HV100A) na výstupe. Rozvádzače sú dodávané s rozvádzačovým zámkom štvorhran 6x6 mm (kľúč je súčasťou). Na rozdiel od konkurencie sa často používajú robustné mosadzné svorky, ku ktorým je lepší prístup, sú odolné a znesú až 100 A, čo zaručuje rýchlu montáž a bezproblémový servis.
Zapojenie zásuvky a základne pravidlá
Širšie prevedenia pre viac modulov
Pre objekty, ktoré môžu vyžadovať dodatočné istenie alebo prístroje (napríklad pre FV panely), sú k dispozícii širšie verzie rozvádzačov. Napríklad širšia 40 cm verzia ponúka až 11 pozícií (oproti 6 v užšej 30 cm verzii) pre montáž dodatočného istenia či prístrojov. Rozmery pre takúto verziu sú typicky: šírka 400 mm, výška 600 mm, hĺbka 245 mm.
Prehľad technických parametrov (príklad HASMA RE 2.0 P L FVE)
| Parameter | Hodnota (Príklad HASMA RE 2.0 P L FVE) |
|---|---|
| Typové označenie | HASMA RE 2.0 P L FVE (P0) |
| Distribučná oblasť | ZSD / VSD (Západ/Východ) |
| Tarifa | Jednotarif (1T) - bez HDO |
| Max. prúdové zaťaženie | do 63 A |
| Vypínací prvok | ÁNO (súčasťou balenia) |
| Stupeň krytia | IP44 / IP20 |
| Materiál skrine | SMC + UV lak (dvojzložkový) |
| Rozmery (Š x V x H) | 260 x 600 x 245 mm |
| Dvierka | Plné (bez okienka) |
Inštalácia a dokumentácia

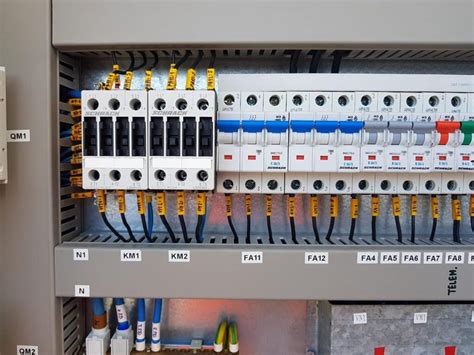

Dôležité upozornenie: Montáž elektromerového rozvádzača smie vykonávať len kvalifikovaný elektrotechnik v súlade s normami STN a podmienkami príslušnej distribučnej spoločnosti. Revízia a pripojenie do siete prebieha bez obáv, keďže rozvádzače spĺňajú kritériá slovenských distribučných spoločností.
Súčasťou balenia sú potrebné podklady: Osvedčenie o kusovej skúške a Vyhlásenie o zhode. Revíznu správu vystavuje Váš revízny technik až po zapojení na mieste.
Časté otázky (FAQ)
Legislatíva a Zapojenie (FVE)
Prečo je v rozvádzači navyše vypínač?
Je to nová povinnosť pre odberné miesta v ZSD a VSD (od 2025). Vypínač slúži na bezpečné a úplné odpojenie elektroinštalácie domu od distribučnej siete, čo je kľúčové pre bezpečnosť pri inštalácii fotovoltiky.
Môžem ho použiť pre SSD (Stredoslovenskú)?
Nie. SSD má iné technické podmienky. Pre SSD zvoľte modely s označením "SSD" alebo "P0/P1" (bez FVE), ktoré nepotrebujú tento typ vypínača.
Obsah balenia a Dokumentácia
Dostanem k tomuto rozvádzaču hlavný istič zadarmo?
Áno! V rámci akcie Vám automaticky pribalíme istič Eaton PL7 B25/3 s vysokou skratovou odolnosťou 10 kA.
Je súčasťou balenia revízna správa?
Nie, revíznu správu vystavuje Váš revízny technik až po zapojení na mieste. My Vám dodáme potrebné podklady: Osvedčenie o kusovej skúške a Vyhlásenie o zhode.
Konštrukcia a Materiál
Čo znamená UV filter HASMA?
Ide o špeciálnu povrchovú úpravu polyuretánovým lakom. Zabraňuje degradácii skrine na slnku (kriedovateniu) a eliminuje nepríjemné svrbenie pri dotyku so sklolaminátom.
