Idete stavať dom či inú budovu? Alebo ho prerábať celý, prípadne meniť elektroinštaláciu či strechu so strešnou elektrickou prípojkou? Budete potrebovať nový elektromerový rozvádzač. Elektromerové rozvádzače slúžia na bezpečné umiestnenie elektromera a hlavného ističa v elektroinštalácii objektu. Sú kľúčovým prvkom pre pripojenie nehnuteľnosti k distribučnej sieti.
Elektromerový rozvádzač do plota, do steny či na stenu je v podstate väčšia „kocka“ s rozmermi od cca 30 × 30 cm, samozrejme, existuje mnoho vyhotovení.
Prečo si elektromerový rozvádzač nemôžete poskladať sami
Sami do elektromera a hlavného ističa nezasahujte. Elektromerový rozvádzač nie je jednoduchá skrinka, ktorú si môžete „poskladať na kolene“.
Bezpečnosť a normy
V prvom rade, elektromerový rozvádzač musí spĺňať požiadavky platných technických noriem (ďalej v texte ako STN) a distribučnej spoločnosti. Po zložení musí prejsť skúškami a výrobca k nemu musí vydať aj vyhlásenie o zhode s normami a protokol o kusovej skúške.
Ďalšia vec je bezpečnosť. Nie je dobrý nápad to riskovať a zbúchať si „elektrickú skrinku na hodiny“ takpovediac na kolene. Elektromer a hlavný istič je plombovaný, za akékoľvek zásahy do plombovanej časti vám hrozia sankcie od distribútora elektriny.
Kľúčové komponenty elektromerového rozvádzača
Hlavným účelom rozvádzača je umiestnenie najdôležitejšieho prvku, ktorým je práve elektromer, ktorý dodáva distribúcia. Okrem toho zákazník si zabezpečuje hlavný istič, ktorého hodnota má daná v zmluve o pripojení.

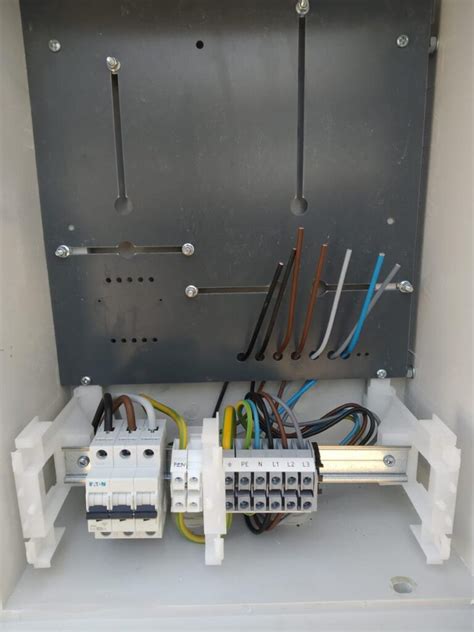

Rozvádzač ďalej obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Tento celok je zabezpečený krytom, ktorý musí byť zaplombovaný.
Povinnou súčasťou elektromerového rozvádzača sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo.
Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm.
Hlavný istič a jeho voľba
Hlavný istič musíte dokúpiť zvlášť… a pozor na max. prúd. Pretože rôzne domy či budovy ho môžu mať rôzny.
Pre domy či malé objekty bez vykurovania elektrinou sa používa najčastejšie trojfázový 25 A istič s charakteristikou B. Ak má dom väčší odber, môže byť istič väčší. Hlavný istič musí byť plombovateľný vo vypnutom stave.
Ak budete mať hlavný istič silnejší než 25 A, dajte si pozor na max. prúd, aký znesú vodiče. Správna voľba závisí od menovitého prúdu vami použitého hlavného ističa. Pri hlavnom ističi sa riaďte hodnotou, ktorú vám schváli distribučná spoločnosť elektriny.
Pozor - každá prípojka je iná, preto hlavný istič nie je bežnou súčasťou našich rozvádzačov a musíte si ho dokúpiť samostatne.
Uzemnenie rozvádzača
Okrem toho je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Pre spojenie uzemňovacieho drôtu s rozvádzačom je potrebný ohybný žltozelený vodič CYA16, (prípadne kompletný adaptér pre uzemnenie rozvádzača).
Je zložený zo svorky SR03 a 30 cm dlhého zelenožltého vodiča CYA16, ktorý je k svorke pripevnený očkom. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači. Pre zapojenie rozvádzača budeme potrebovať krížový a plochý šróbovák pre upevnenie krytov a imbusový kľúč 5 na pripojovacie svorky.
Požiadavky distribučných spoločností na elektromerové rozvádzače
Čo distribučná spoločnosť, to iná skrinka na elektromer. Musíte si zistiť, aká distribučná spoločnosť u vás (tj. kde budete pripojený) pôsobí.
Rôzne distribučné spoločnosti majú totiž na elektrické prípojky rôzne požiadavky. Pointa je, že každá z nich má rozličné požiadavky na to, ako by mala byť elektromerová skriňa (rozvádzač) vo vnútri usporiadaná a zapojená. Pozor - pôsobnosť nemajú rozdelenú presne podľa krajov.
Donedávna napríklad ZSE (ZSD) vyžadovali okienko na rozvádzači. Rozvádzače pre oblasť západoslovenskej distribúcie mali v minulosti aj okienka na dverách, no od roku 2025 sú oficiálne zakázané.
Distribučnej spoločnosti elektriny potom podáte žiadosť, v ktorej tieto požadované parametre uvediete. Podľa podmienok potom projektant vypracuje projektovú dokumentáciu k prípojke.
Zo stĺpa so vzdušným vedením (drôty vo vzduchu) vedie kábel k prípojkovej skrinke pripevnenej na stĺpe. Z elektromerového rozvádzača potom ide kábel do hlavného rozvádzača objektu (napr. domu), kde je už prívod rozdelený na jednotlivé zásuvkové, svetelné a iné okruhy so svojimi ističmi.

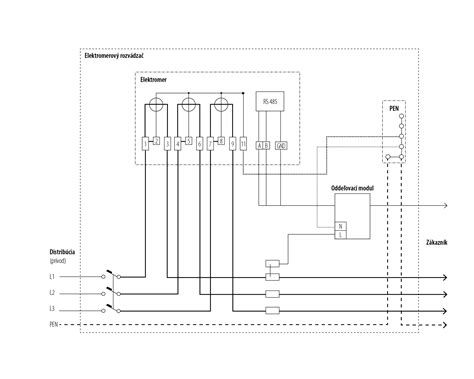

Vysvetlenie jednofázovej elektriny - schéma zapojenia elektromeru

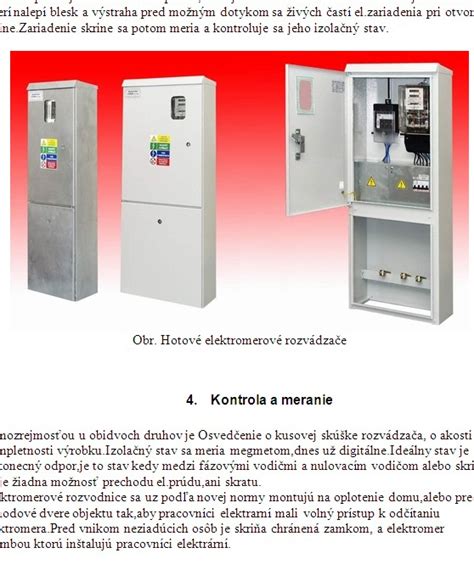

Typy montáže elektromerových rozvádzačov
Skrinka na elektromer do plotu, do steny či pilierová? Hlavne na hranici pozemku. Umiestnenie skrinky na elektromer (elektromerového rozvádzača) odsúhlasuje distribučná spoločnosť tým, že vám schváli projekt. Skrinka na elektromer musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. Spôsob montáže vám distribučná spoločnosť neprikáže, ten je na vás.
Medzi bežné možnosti montáže patria:
- Rozvádzače, ktoré môžete upevniť do plota, na stenu alebo zamurovať do steny či do plota.
- Zamurovanie do steny objektu, ale stena musí byť na hranici pozemku (napr. stena garáže). Ak nebude skrinka na elektromer do steny či do plotu zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť.
- Pilierové rozvádzače sú vybavené podstavcom s otvormi, takže ho môžete ukotviť do betónu.
- Rozvádzače určené na zahrabanie do zeme: Pilierový elektromerový rozvádzač do zeme má v spodnej časti osadený tzv. zemný diel v tvare hranatého písmena U. Vďaka tomu bude držať na mieste dostatočne pevne. Tento rozvádzač má spodok prispôsobený na zahrabanie priamo do zeme, takže ho nemusíte betónovať.
Ak budete neskôr chcieť zabudovať elektromerový rozvádzač do plota či do steny, nekupujte pilierový. Vyberte si variant so zabudovaním do steny a kým nepostavíte plot, uchytíte ho dočasne na kovové podpery.
Počet fáz a tarifné meranie
Elektromerové skrine sa líšia aj počtom fáz a taríf. Od toho totiž závisí, či potrebujete 1-fázovú alebo 3-fázovú prípojku, a teda aj jednofázový alebo trojfázový elektromerový rozvádzač. Jedno- a trojfázové elektromerové skrine majú často rovnaké rozmery i cenu, dôležité je zvoliť správny typ podľa vašej potreby.
Jednofázové elektromerové rozvádzače sa obvykle inštalujú do malých objektov s nízkou spotrebou elektriny alebo tam, kde je prístupné iba jednofázové pripojenie. Môže to byť garáž, predajný stánok, chatka, chata, malý rodinný dom a pod. 3 fázy nájdete vo väčšine rodinných domov, komerčných či priemyselných budov.
Jednotarifné a dvojtarifné meranie
Trojfázový jednotarifný elektromerový rozvádzač sa používa v rodinných domoch a iných objektoch, kde nepotrebujete využívať elektrinu v nízkej sadzbe - napríklad vykurujete plynom či pevným palivom.
V tom prípade sa vám bude hodiť lacnejšia elektrina v nízkej sadzbe (tarife). Tú budete mať k dispozícii v noci, prípadne cez víkendy aj v nejakých časových oknách počas dňa. Aby ste ju mohli využiť, budete potrebovať dvojtarifný elektromerový rozvádzač.
Budete potrebovať tzv. dvojtarifný elektromer. Pri ňom môžete využívať nízku (lacnejšiu) sadzbu elektriny v noci či počas rôznych časových okien a cez víkendy - hovorí sa tomu aj nočný prúd. Elektromerová skrinka totiž na to musí byť prispôsobená, musí mať priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na svorky. Pomocou neho dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou.
Najčastejšie používaný typ v rodinných domoch, kde vykurujú elektrinou - či už elektrickým kotlom, tepelným čerpadlom, elektrickými rohožami či iným spôsobom. Lacnejšiu elektrinu v nízkej sadzbe zase nemusíte využiť iba na vykurovanie. Prípadné využitie nočného prúdu odporúčame konzultovať s projektantom elektroinštalácie alebo elektrikárom.
Elektromerové rozvádzače pre viac elektromerov
Existuje totiž aj elektromerový rozvádzač pre 2 elektromery, pre 3 elektromery či dokonca pre 4 aj viac elektromerov. Tie sú ideálne pre miesta s viacerými samostatnými odbermi.
Elektromerový rozvádzač pre 2 elektromery či viac elektromerov sa hodí pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a pod.
Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine. Do dvojelektromerových rozvádzačov štandardne robíme prípravu na 1 spoločný prívodný kábel od prípojky.
Materiály elektromerových skríň a ich odolnosť
Tak ako všetci výrobcovia na Slovensku, aj my používame na výrobu elektromerových rozvádzačov skrine z plastu plneného sklenným vláknom. Materiál je klasický tvrdený polyester, ktorý je samozhášavý a odolá aj intenzívnemu dažďu a krupobitiu. Často je spevnený sklolaminátom alebo živicou zo sklených vlákien, čo zvyšuje jeho odolnosť.
Takáto plastová skrinka na elektromer má však jednu nevýhodu. Po niekoľkých rokoch sa na jej povrchu môžu v dôsledku pôsobenia slnečného žiarenia objaviť tmavšie miesta. Dôležité je, že materiál rozvádzača sa tým nijako neoslabuje. V SFOS berieme spätnú väzbu od zákazníkov vážne, preto v tomto smere chystáme novinku, ktorá problém odstráni.
Prehľad populárnych elektromerových rozvádzačov
Pre uľahčenie výberu sme pre vás pripravili prehľad niektorých obľúbených elektromerových rozvádzačov, rozdelených podľa typu montáže.
Elektromerové rozvádzače na stenu, do steny či plota
| Elektromerový rozvádzač SEZ REJ1 V xxA 26x44 na stenu, do steny či plota | Elektromerový rozvádzač SEZ REJ3 S xxA 26 na stenu, do steny či plota | Elektromerový rozvádzač SFOS E1R (VSD) na stenu, do steny či plota | Dvojelektromerový rozvádzač SEZ RED3i (VSD) na stenu, do steny či plota | |
|---|---|---|---|---|
| orientačná cena | 132,48 € | 132,88 € | 141,74 € | 149,95 € |
| môj názor | „Ideálny pre malé objekty alebo domy bez elektrického vykurovania“ | „Ideálny pre malé objekty alebo domy bez elektrického vykurovania“ | „Kvalitnejšie vyhotovenie, jednoduchšia montáž a servis než iné značky.“ | „Ideálny pre dvojdomy či dve odberné miesta pri sebe s elektrickým vykurovaním“ |
| oblasť | Východné Slovensko (VSD) | Stredné Slovensko (SSD) | Východné Slovensko (VSD) | Východné Slovensko (VSD) |
| výrobca | SEZ Krompachy | SEZ Krompachy | SFOS Rimavská Sobota | SEZ Krompachy |
| max. počet elektromerov | 1 | 1 | 1 | 2 |
| počet fáz | 1 | 3 | 1 | 3 |
| počet taríf | 1 | 1 | 1 | 2 |
| obsahuje istič | nie | nie | nie | nie |
| max. prúd | 63 A | 63 A | 40 A | 63 A |
| montáž | do steny, do plota, na stenu, na plot | do steny, do plota, na stenu, na plot | do steny, do plota, na stenu, na plot | do steny, do plota, na stenu, na plot |
| šírka | 26 cm | 26 cm | 30 cm | 40 cm |
| výška | 45 cm | 59 cm | 60 cm | 45 cm |
| hĺbka | 25 cm | 25 cm | 24,5 cm | 25 cm |
| výhody | dobrá cena; kompaktné rozmery, výška iba 46 cm oproti 60 cm pri konkurencii | dobrá cena | dobrá cena; o niečo kvalitnejšie prevedenie ako pri iných výrobcoch | dobrá cena; oproti 2 samostaným elektromerovým rozvádzačom ušetríte vyše 100 € |
| nevýhody | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv | na materiáli sa časom objavia škvrny, na odolnosť to nemá vplyv; max. prúd 40A je menší ako u konkurencie | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv |
Elektromerové rozvádzače na zahrabanie do zeme
| Elektromerový rozvádzač SEZ PREJ3 V na zahrabanie do zeme | Elektromerový rozvádzač SEZ PREJ3 S, V na zahrabanie do zeme | Elektromerový rozvádzač SFOS E1RP/F+ZD (VSD) na zahrabanie do zeme | Elektromerový rozvádzač SEZ PRED3 S, V na zahrabanie do zeme | Elektromerový rozvádzač SEZ PRED3 Z, V na zahrabanie do zeme | |
|---|---|---|---|---|---|
| orientačná cena | 179,33 € | 185,07 € | 214,22 € | 225,50 € | 232,47 € |
| môj názor | „Jednoduchá montáž zahrabaním priamo do zeme bez betónovania.“ | „Jednoduchá montáž zahrabaním priamo do zeme bez betónovania.“ | „Kvalitnejšie vyhotovenie, jednoduchšia montáž a servis než iné značky.“ | „Ideálny pre domy a budovy s elektrickým vykurovaním.“ | „Ideálny pre domy a budovy s elektrickým vykurovaním.“ |
| oblasť | Východné Slovensko (VSD) | Stredné + Východné Slovensko (SSD + VSD) | Východné Slovensko (VSD) | Stredné + Východné Slovensko (SSD + VSD) | Západné + Východné Slovensko (ZSD + VSD) |
| výrobca | SEZ Krompachy | SEZ Krompachy | SFOS Rimavská Sobota | SEZ Krompachy | SEZ Krompachy |
| max. počet elektromerov | 1 | 1 | 1 | 1 | 1 |
| počet fáz | 3 | 3 | 3 | 3 | 3 |
| počet taríf | 1 | 1 | 1 | 2 | 2 |
| obsahuje istič | nie | nie | nie | nie | nie |
| max. prúd | 63 A | 40 A | 40 A | 63 A | 63 A |
| montáž | zahrabanie do zeme | zahrabanie do zeme | zahrabanie do zeme | zahrabanie do zeme | zahrabanie do zeme |
| šírka | 26 cm | 26 cm | 30 cm | 26 cm | 26 cm |
| výška | 170 cm | 170 cm | 175 cm | 170 cm | 170 cm |
| hĺbka | 25 cm | 25 cm | 24,5 cm | 25 cm | 25 cm |
| výhody | dobrá cena | dobrá cena | dobrá cena; o niečo kvalitnejšie prevedenie ako pri iných výrobcoch | dobrá cena | dobrá cena |
| nevýhody | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv | na materiáli sa časom objavia škvrny, na odolnosť to nemá vplyvmax. prúd 40A je menší ako u konkurencie | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv | na materiáli sa časom objavia škvrny, ale na odolnosť to nemá vplyv |
Ako vybrať správny elektromerový rozvádzač
Pri výbere elektromerovej skrine je dôležité zohľadniť typ elektrickej prípojky, počet elektromerov, spôsob montáže a požiadavky distribučnej spoločnosti. V našej ponuke nájdete elektromerové skrine desiatok druhov. Líšia sa jednofázovým alebo trojfázovým pripojením, počtom pozícií pre elektromery, spôsobom montáže a ďalšími parametrami.
Káble na prípojky totiž nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu. Na vytvorenie ohybu teda potrebujete určitý priestor. Z tohto dôvodu je dôležité zvážiť aj celkové rozmery a vnútorné usporiadanie rozvádzača.
Pri výbere konkrétneho elektromerového rozvádzača v našom e-shope si dajte pozor aj na výplet (prierez - tj. hrúbku vodičov).
Nenašli ste, čo ste hľadali? Stále si neviete vybrať? Ak máte akékoľvek otázky, neváhajte nás kontaktovať. Radi vám pomôžeme s výberom správneho elektromerového rozvádzača a pripravíme cenovú ponuku presne podľa vašich potrieb.
