Betónové panely predstavujú moderné a efektívne stavebné riešenia pre široké spektrum aplikácií, od nosných stropov a stien až po spevnenie pozemných plôch. Ich rôznorodosť a technologické inovácie prinášajú značné úspory času a nákladov v porovnaní s tradičnými stavebnými metódami. V nasledujúcom texte sa podrobnejšie pozrieme na rôzne typy betónových panelov, ich charakteristiky, výhody a možnosti využitia.
Predpäté stropné panely (Spiroll)
Predpäté stropné panely sú kľúčovým prvkom v modernej výstavbe, ponúkajúcim rýchlosť a flexibilitu. Ich konštrukcia zabezpečuje vysokú nosnosť pri zachovaní relatívne nízkej hmotnosti.
01Čo sú predpäté stropné panely (Spiroll)? oceľovými lanami. Používajú sa ako nosné stropy priemyselných a obytných budov. Základom je variabilita dĺžok, hrúbok a statického vystuženia - naše stropné panely preklenú rozpätia až 16 metrov bez strednej podpery. Predpäté stropné panely predstavujú moderné riešenie montovaných stropov bez časových strát tradičnej výstavby. Oproti monolitickým stropom ušetríte týždne pracovného času aj náklady na realizáciu.
Ďalšie informácie o železobetónových stropných paneloch.
Železobetónové stropné panely Sú doskové prefabrikáty obdĺžnikového pôdorysu, vyrobené z predom predpätého betónu, vyľahčené pozdĺžnymi dutinami kruhového prierezu. Bočné steny prefabrikátov sú mierne skosené a sú na nich vytvorené polkruhové drážky. Použitie:na vytváranie stropných a strešných konštrukcií veľkých rozpätí v objektoch pre účely občianskej, bytovej, priemyselnej, poľnohospodárskej výstavby. Stropné panely sú vhodné na vytváranie stropných konštrukcií všetkých typov skeletových sústav.
Špecifické technické parametre predpätých panelov sú detailne spracované pre zabezpečenie ich optimálneho výkonu.
Předpjatý železobetonový stropní dutinový panel vhodný pro tvorbu vodorovných konstrukcí. Výška 20 cm, šířka 120 cm, délka 600 cm. Beton C50/60;třída předpjaté výztuže Y1860S7. Betonový předpjatý stropní panel SP 200/1200/6000 mmPředpjaté stropní panely jsou odlehčené betonové prvky s dutinami okrouhlého případně oválného tvaru přířezu. Vystužené jsou jen podélnou předpínací výztuží. Jsou vyráběny bezbočnicovou technologií, vibrotaháním na 120m dlouhých drahách. Po dosažení předepsané pevnosti betonu se dělí z kontinuálního pásu na díly požadované délky řezáním. Pro stropy atypického půdorysu se stropní panely upravují podélnými nebo šikmými řezy.
Hlavné výhody predpätých stropných panelov
- Rýchla montáž: Bez debnenia a čakania na vyzretie betónu. Strop je hotový za niekoľko hodín.
- Veľké rozpätia: Jednoduché preklenutie až 16 metrov bez stredných podper.
- Suchá výstavba: Žiadne mokré procesy. Po uložení panelov môžete okamžite pokračovať.
- Pochôdzne ihneď: Strop nevyžaduje podopretie a je pripravený na zaťaženie okamžite.
Rockfon® System T24 X DLC™ | Montáž stropního podhledu
Filigránové stropné dosky
Filigránové stropné dosky predstavujú ďalší typ prefabrikovaných riešení pre stropné konštrukcie, kombinujúcich výhody prefabrikácie a monolitického betónovania.
Filigránový strop - stropné dosky možno vyrábať v akýchkoľvek rozmeroch. Filigránové stropné panely sú zhotovované podľa presne stanovenej normy v ustálenej kvalite. Filigránové stropy Filigránové stropné dosky sa používajú pre konštrukciu stropov. Filigránový strop spočíva v spojení tenkej prefabrikované dosky so zabudovanou výstužou a monolitickou doskou betónovanou na stavbe. Filigránové stropné panely sú vhodné pre všetky stropné konštrukcie všetkých obytných a občianskych budov, rodinných domov a pod.
Betónové cestné a pozemné panely pre spevnenie plôch
Pre rýchle a efektívne spevnenie povrchov, či už dočasné alebo trvalé, sú ideálnym riešením betónové cestné panely.
Ak potrebujete spevniť plochu, zem, vytvoriť dočasný prejazd, nahradiť klasické betónovanie alebo pripraviť stabilný podklad, betónové cestné panely sú produktom, ktorý v týchto prípadoch oceníte. Tieto prefabrikované betónové dosky vám dokážu vytvoriť takmer okamžite pevný povrch prakticky kdekoľvek na stavbe, v priemyselnom areáli, v poľnohospodárstve aj na súkromnom pozemku. Vďaka svojej stabilite zvládnu aj vysoké zaťaženie, sú odolné voči počasiu a poskytujú dlhodobú stabilitu aj v náročných podmienkach. V praxi ide o jeden z najrýchlejších spôsobov, ako môžete spevniť pôdu, vybudovať si dočasnú alebo trvalú prístupovú komunikáciu či pripraviť pevný podklad pre techniku a stroje. Ich najväčšou výhodou je okamžitá použiteľnosť. Na rozdiel od klasického betónovania, ktoré si vyžaduje debnenie, schnutie a technologické prestávky, stačí panely uložiť na vyrovnané podložie. Betónové panely sa používajú všade tam, kde je potrebné rýchlo a efektívne vytvoriť spevnenú plochu. Tieto betónové panely sú navrhnuté na zvládanie extrémnych záťaží. Vďaka vysokej pevnosti v tlaku a plnej odolnosti voči nepriaznivým poveternostným podmienkam (mráz, vlhkosť) poskytujú stabilný a spoľahlivý povrch.
Ekonomické a praktické výhody
Hoci počiatočná cena betónových panelov na zem je možno vyššia, z dlhodobého hľadiska sú ekonomické. Sú mobilné, takže ich môžete kedykoľvek demontovať a použiť opakovane na inom projekte. Použitím prefabrikovaných panelov na dočasné spevnenie ciest sa vyhnete nekonečnej byrokracii. Často sa totiž nemusíte trápiť s vybavovaním stavebného povolenia.
Architektonické betónové panely Wallset
Pre estetické a funkčné riešenia interiérov aj exteriérov sú k dispozícii architektonické betónové panely Wallset, ktoré dodajú priestoru moderný a jedinečný vzhľad.
Predstavujeme našu kolekciu betónových stien Wallset, odolnú a všestrannú možnosť pre váš domov alebo kanceláriu. Architektonické panely sú vyrobené zo 100% betónu a majú tvrdý povrch, čo ich robí ideálnymi pre vnútorné a vonkajšie použitie. Dostupné v 4 farbách a dvoch hrúbkach. Sú tiež ohňuvzdorné a vodotesné, čo zabezpečuje bezpečnosť a dlhú životnosť vášho priestoru. Okrem toho 3D dizajn pridáva hĺbku a rozmer vašim stenám, čím im dáva jedinečný a moderný vzhľad. Ak preferujete jednu z desiatich štandardných farieb, objednajte si vzorkovník Wallset tu. Dostupné v rôznej poréznosti a hrúbkach. Teraz môžete skontrolovať povrch panelu a porovnať farby. Zvážte preskúmanie rôznych možností poréznosti a hrúbky, aby ste sa uistili, že si vyberiete najvhodnejší povrch panelu pre vaše potreby.

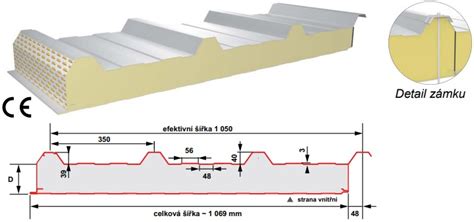

Ohňovzdorné sendvičové PIR panely
V stavebníctve, najmä tam, kde je kladený dôraz na požiarnu bezpečnosť a tepelnú izoláciu, sa často využívajú sendvičové PIR panely.
Ohňovzdorné panely je časté označenie pre sendvičové PIR panely. Vďaka PIR pene ktorá tvorí ich vnútro, sa využívajú hlavne v budovách, ktoré si vyžadujú maximálnu požiarnu odolnosť. Ohňovzdorné panely ponúkajú jedinečnú kombináciu požiarnej ochrany a tepelných vlastností. Jadro z PIR peny vytvára bariéru, ktorá bráni šíreniu plameňov a zároveň minimalizuje tepelné straty. Panely si zachovávajú tvarovú stabilitu aj pri vysokých teplotách, neprepúšťajú vlhkosť a odolávajú plesniam či škodcom, čo predlžuje ich celkovú životnosť. Sendvičové panely u nás nájdete skladom v šedobielom a tmavošedejom farebnom prevedení. Ohňovzdorné sendvičové panely, inak nazývané aj PIR panely sa skladajú z PIR dosky a dvoch vrstiev oceľového plechu. Spodný plech je vo všeobecnosti hladký alebo jemne profilovaný. Tvar vrchného plechu závisí od použitia panelu, teda či je stenový alebo strešný. Stenové panely majú aj vrchný (exteriérový) plech hladký alebo jemne profilovaný. Zaklad PIR panelu je polyisokyanurátova pena, ktorá tvorí vnútornú časť.
Typy a cena PIR panelov
V závislosti od zloženia a použitých materiálov existuje množstvo druhov ohňovzdorných panelov. Najpoužívanejšie sú klasické oceľové PIR panely, ktoré sú zložené z dvoch oceľových plechov rôznych hrúbok, farieb či povrchových úprav, uprostred ktorých je PIR ( polyisokyanurátová) pena. Veľmi príbuzných druhom sú hliníkové PIR panely, kde je miesto oceľového použitý hliníkový plech. Vrchná vrstva PIR panelu je lakoplastovaný oceľový plech, ktorého úprava môže byť rôzna v závislosti od výrobcu a požiadaviek zákazníka. PIR panely, rovnako ako všetky sendvičové panely majú rôznu hrúbku tak vnútornej PIR vrstvy ako aj oboch plechov na vrchnej aj spodnej časti panelu.
Cena PIR panelov závisí od mnohých premenných. Hlavným parametrom je hrúbka samotného panelu. Druhým dôležitým faktorom vplývajúcim na cenu samotného panelu je hrúbka plechov s ktorých sa panel skladá. O oboch týchto premenných platí, čím hrubšie tým drahšie. Cena panelov sa ďalej vyvíja od farby a povrchovej úpravy plechov, rozmerov a samozrejme výrobcu.
Montáž a životnosť PIR panelov
Samotná montáž záleží od použitia panelov, teda či sa jedná o panely strešné alebo stenové. Strešné panely sa montujú vedľa seba klasicky ako plechové strešné krytiny či trapézové plechy. Stenové panely sa môžu inštalovať vertikálne alebo horizontálne. Vo všeobecnosti však platí, že panely by mali montovať osoby so skúsenosťami či odborným zaškolením.
Tak ako všetky stavebné materiály aj PIR panely majú svoje nevýhody. Jednou z nich je ich životnosť. Aj ked rozprávame o životnosti v niekoľkých desiatkach rokov, určite sa nevyrovnajú klasickým stavebným materiálom ako kameň, tehla, či beton. Ďaľšia ich nevýhoda je ich vzduchotesnosť. Určite áno. Samozrejme závisí od toho o aký typ budovy sa jedná. Pri výrobných, priemyselných a skladových budovách je v niektorých oblastiach dokonca povinnosť použiť ohňovzdorné panely, inak nebude samotná budova ani skolaudovaná.
Recyklácia PIR panelov
Recyklácia PIR panelov je dôležitým aspektom udržateľnosti v stavebníctve.
Samozrejme že áno, ale je potrebné to urobiť správne. V prvom rade je nutné plech rozobrať na dva oceľové plechy, ktoré sú 100% recyklovateľné, a vnútornú PIR vrstvu, ktorú môžeme recyklovať dvomi spôsobmi. Mechanicky - rozdrvenie materiálu na jemný granulát, ktorý sa môže použiť na výrobu nových panelov, alebo ako výplň do iných typov stavebných materiálov.
Technické detaily a montáž stropných panelov
Pre správne použitie a dlhodobú funkčnosť je dôležité dodržiavať technické pokyny a postupy pri montáži stropných panelov.
KompletaceVzájemné působení stropních panelů ve vodorovné rovině kolmé na rovinu stropu se zajistí kvalitním provedením betonové zálivky podélných spár. Jak ze statického výpočtu vyplývá požadavek na zabezpečení v zájemného působení stropní kontrukce na ostatní stavební kontrukce, vkládá se do podélných spár mezi stropními panely betonářská výztuž. Výztuž se zakotví do věnce. Před zhotovením betonové zálivky je nutné spáry zbavit nečistot a navlhčit. Betonová zálivka se provádí betonem pevnostní třídy min. C 20/25 s frakcí kameniva 0-4 až 8mm. Nutno řádně zhutnit. V případě zhotovení železobetonových věnců se odlehčovací otvory ve stropních dílcech opatřují ucpávkami proti zatečení betonu.Hotovou stropní kontrukci je možné zatížit nejdříve po dosažení min. 75% pevnosti zálivkového betonu. Vrtnání do zabudovaných panelů je přípustné v takové míře, aby nedošlo k poškození přepjaté výztuže. Za dodatečné vrtání do panelů nenese výrobce zozpovědnost!
Montáž stropných panelov vyžaduje presnosť a dodržanie technologických postupov.
Pri montáži sa stropné panely kladú do lôžka z cementovej malty na dve podpory.
Doprava a skladovanie panelov
Efektívna logistika je kľúčová pre dodávku stavebných panelov. Zabezpečujeme komplexné dodávky stropných panelov až na miesto určenia.
Stropné panely vyrobíme a dopravíme ich na miesto určenia, kde sa priamo z vozidla uložia na pripravené murivo.
Preprava panelov si vyžaduje špecifické podmienky.
Epedice a dopravaStropní panely je možné přepravovat bežnými dopravnýmy prostředky. Volba dopravního prostředku je závislá na maximální délce stropních panelů. Není možné, aby stropní panely přesahovali ložnou plochu vozidla. Panely se na ložné ploše vozidla prokládají suchými, dřevěnými proklady délky minimálně 1200mm ve vzdálenostech 1/10 délky stropního panelu, maximálně 600mm od jeho čel.
Správne skladovanie panelov je dôležité pre zachovanie ich kvality.
SkladováníStropní panely se na ložné ploše vozidla prokládají suchými, dřevěnými proklady délky minimálně 1200mm ve vzdálenostech 1/10 délky stropního panelu, maximálně 600mm od jeho čel. Dřevěné proklady musí být vždy nad sebou ve svislici a zajištěné proti posunu. Skladovací výška panelů je závislá na zpevnění skladovací plochy a neměla by překročit 2,5m.
Tabuľka rozmerov vybraných betónových panelov
Nasledujúca tabuľka sumarizuje typické rozmery a povolené zaťaženia pre rôzne typy betónových panelov zmieňovaných v tomto článku.
| Typ panelu | Dĺžka | Hrúbka | Šírka | Povolené zaťaženie (bez vlastnej tiaže) |
|---|---|---|---|---|
| Predpäté stropné panely (všeobecné) | 1500 až 7300 mm | 120 až 180 mm | 300 až 2400 mm | 300 až 1000 kg/m2 |
| Predpätý dutinový panel (špecifický) | 6000 mm | 20 cm | 120 cm | N/A |
| Filigránové stropné dosky | 1000 až 7000 mm | 50 až 70 mm | max 2400 mm | N/A |
