Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektrickej inštalácie. Sú to akési centrá, ktoré na jednej strane prijímajú elektrický prúd z hlavného prívodu a následne ho bezpečne a organizovane rozdeľujú do jednotlivých obvodov a zariadení v budove. Bez nich by elektrické rozvody v dome, byte, priemyselnej budove či akejkoľvek inej stavbe nemohli fungovať spoľahlivo a bezpečne.
Rozdiel medzi rozvádzačom a rozvodnicou
Je dôležité rozlíšiť medzi pojmami "rozvádzač" a "rozvodnica". Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Zariadenie musí spĺňať stanovené normy a predpisy a zhotovuje ho výrobca. Rozvodnica je na druhej strane jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom.
Elektromerový rozvádzač: Špecifiká a legislatíva
Elektromerový rozvádzač je, spolu s prípojkovou skrinkou, súčasťou elektrickej prípojky. V súčasnosti od okienok na dverách rozvádzača distribučné spoločnosti upúšťajú a od 1.1.2025 je okienko na rozvádzači vyslovene zakázané. Dvere elektromerového rozvádzača nesmú byť vybavené okienkom pre odpočet.
Technické požiadavky na elektromerové rozvádzače:
- Pre nové a rekonštruované meracie miesta sa odporúča použiť elektromerový rozvádzač v plastovom prevedení.
- Zámky dverí musia byť s uzáverom na tŕňový kľúč 6 x 6 mm.
- V každom rozvádzači musí byť umiestnená jednopólová schéma zapojenia s jednoznačným označením všetkých inštalovaných prvkov.
- Vlastnosti rozvádzača musia byť preukázané „Prehlásením výrobcu o zhode“ a označené značkou zhody CSK alebo CE.
Čo je DIN lišta a káblový kanál pre priemyselné panely
Kľúčové komponenty elektrického rozvádzača
Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie. K hlavným prvkom patria:
- Ističe: Základná ochrana elektrických obvodov pred preťažením a skratmi.
- Prúdové chrániče (RCCB): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom.
- Svorkovnice a prepojovacie lišty: Slúžia na organizáciu a distribúciu vodičov (napr. N-mostíky alebo hrebeňové lišty).
- Zvodiče prepätia: Chránia citlivé domáce spotrebiče pred prepätím spôsobeným napríklad úderom blesku.
| Komponent | Funkcia |
|---|---|
| Istič 16A (charakteristika B) | Istenie zásuvkových obvodov |
| Prúdový chránič 30mA | Ochrana osôb pred úrazom |
| Prepojovacia lišta (hrebeň) | Distribúcia fázy na ističe |

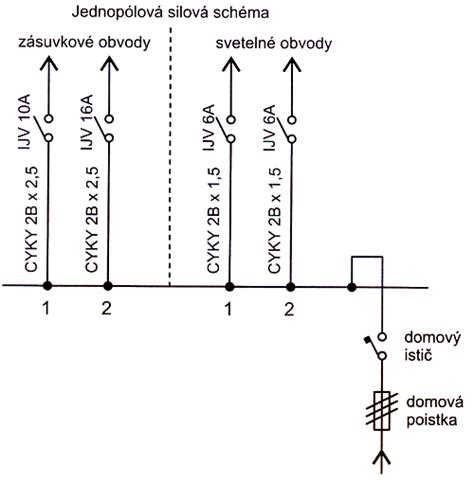

Schémy zapojenia
V súkromnom dome môže byť buď jednofázová alebo trojfázová sieť napájania. V obvode rozvádzača súkromného domu s napätím 230 V je na vstupe nainštalovaný bipolárny spínač, potom je pripojený elektrický merač, za ktorým nasleduje prúdový chránič a skupina jednopólových ističov. Ak je k objektu pripojená trojfázová sieť, schéma obvodu zostavy bude vyzerať inak, s využitím trojfázových ističov a štvorpólových prúdových chráničov.
Inštalácia a výber vybavenia
Pri návrhu vždy vychádzajte z projektu elektroinštalácie a platných noriem. Pri výbere rozvodnice myslite na rezervu radov a modulov; rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Nezabudnite, že s elektromerovým rozvádzačom by mala manipulovať len oprávnená osoba s príslušným vzdelaním alebo osvedčením. Pri samotnej montáži je veľmi dôležité označiť každý jeden drôt a ističe či chrániče zapájať výhradne podľa navrhnutej schémy.
