Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Elektromerový rozvádzač (skrinka na elektromer) je predpripravený na montáž elektromeru či ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálne platných STN.
Základné pojmy a rozdiely
Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely. Elektrický rozvádzač je nosným prvkom každej elektroinštalácie. Elektrické rozvádzače nízkeho napätia sú kombináciou jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. Rozvodnica je v podstate jednoduchšia verzia rozvádzača, ktorá sa bežne nachádza v bytoch alebo menších budovách.
Elektromerové rozvádzače so zásuvkami
Elektromerové rozvádzače so zásuvkami sú špecifickým typom zariadenia, ktoré kombinuje funkciu merania spotreby elektrickej energie s možnosťou priameho napájania elektrických spotrebičov. Tieto rozvádzače štandardne vyrábame s výpletom vodičov do 40 A. Na rozdiel od konkurencie používame robustné mosadzné svorky, ktoré znesú až 100 A pri 25 mm² vodiči, čo vám do budúcna poskytuje veľkú výkonovú rezervu.
Zvodiče prepätia Schrack do obytných budov
Typy konštrukčného vyhotovenia
Podľa konštrukčného vyhotovenia sa elektromerové rozvádzače delia na:
- Pilierové: Samostatne stojace konštrukcie určené na upevnenie na betónový podklad alebo zakopanie do zeme.
- Nástenné: Vhodné pre uchytenie na omietku alebo na plot.
- Zapustené: Pre montáž pod omietku, čo poskytuje esteticky čistejší vzhľad.
| Typ rozvádzača | Hlavné využitie | Odolnosť |
|---|---|---|
| Bytová rozvodnica | Byty, domy, kancelárie | Štandard IP40 |
| Staveniskový rozvádzač | Dočasné napájanie na stavbách | Vysoká odolnosť (IP44+) |
| Elektromerový rozvádzač | Meranie spotreby, prípojka | Vysoká (exteriérové vyhotovenie) |
Dôležité parametre pri výbere
Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícií pre prístroje. Majte na pamäti, že rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič 1 pozíciu, 3-fázový 3 pozície. Pri výbere rozvádzača či rozvodnice si pre istotu vždy nechajte rezervu v počte niekoľkých modulov.
Kľúčové komponenty

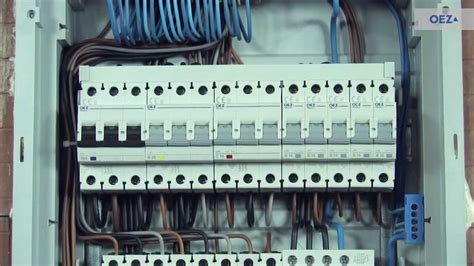

- Ističe: Ochranné prvky proti preťaženiu a skratu.
- Prúdové chrániče (RCCB): Zásadná ochrana pred úrazom elektrickým prúdom.
- Svorkovnice: Zabezpečujú organizáciu a distribúciu vodičov.
Bezpečnosť a legislatíva
Návrh, realizáciu či opravu elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, resp. projektantom. Hotový rozvádzač ako celok musí vyrobiť firma, ktorá má na túto činnosť oprávnenie. K rozvádzaču musí výrobca dodať typový štítok, protokol o kusových skúškach a vyhlásenie o zhode. Ak niektorý z týchto dokumentov chýba, elektroinštalácia nevyhovie prvej odbornej prehliadke a skúške (revízii).
