Autozapaľovač a jeho prípojky: Komplexný sprievodca napájaním vo vozidle

Po celé desaťročia boli konektory zásuvky zapaľovača cigariet v aute hlavným produktom automobilov. V minulosti v skutočnosti obsahovali funkčný zapaľovač určený na osvetlenie cigariet. Spočiatku slúžila len pre zapaľovač cigariet, avšak jeho pôvodný dizajn mal uľahčiť väčšine fajčiarov proces jazdy za účelom zapálenia cigarety, no bez vetruodolného dizajnu sa cigareta ľahko zapaľovala. Jazda cestou, počas ktorej vodiči vyťahujú zapaľovač a zapaľujú cigaretu, pravdepodobne predstavuje skryté nebezpečenstvo pre bezpečnosť jazdy.

Dnes od svojej pôvodnej funkcie ustupuje a stáva sa univerzálnym zdrojom energie pre špeciálne príslušenstvo, ktorého je čoraz viac. Zásuvka zapaľovača cigariet v aute, tiež známa ako 12V zásuvka pre príslušenstvo, poskytuje 12-voltový jednosmerný prúd (DC). Hoci nie každý majiteľ auta fajčí, auto bude vybavené zástrčkou zapaľovača cigariet, pretože rozhranie zapaľovača cigariet možno použiť na napájanie rôznych elektronických zariadení v automobile, čo výrazne uľahčuje život väčšine používateľov automobilov.

Princípy napájania vo vozidle: DC vs. AC

Na to, aby ste mohli efektívne využívať elektrické prípojky vo svojom vozidle, je dôležité pochopiť rozdiel medzi jednosmerným (DC) a striedavým (AC) prúdom. Funkcia zdroja jednosmerného prúdu sa veľmi líši od funkcie zdroja striedavého prúdu, ktorý je vyvedený z elektrickej zásuvky v domácnosti.

• Jednosmerný prúd (DC): Tečie vždy jedným smerom. Solárne články, LED žiarovky a elektronické zariadenia, ktoré obsahujú nabíjateľné batérie, ako sú notebooky, mobilné telefóny a tablety, všetky používajú jednosmerný prúd.
• Striedavý prúd (AC): Tečie striedavými smermi niekoľkokrát za sekundu. Elektrické spotrebiče, ktoré je potrebné zapojiť priamo do zdroja napájania, vyžadujú striedavý prúd. Medzi príklady aplikácií so striedavým prúdom patria fény, televízory a mikrovlnné rúry.

Pri používaní auta na napájanie aplikácie bude typ potrebného zdroja napájania určovať, čo potrebujete na jej prevádzku.

Napájanie jednosmerných zariadení

Zariadenia, ktoré sú napájané jednosmerným prúdom, môžu využívať energiu z vášho auta bez toho, aby ju museli najprv konvertovať. Zvyčajne sa to robí pomocou 12V adaptéra do auta, čo je veľká zástrčka so stredovým kolíkom a kovovými kontaktmi na oboch stranách.

Mnohé zariadenia s jednosmerným prúdom, ako napríklad CB rádiá, niektoré GPS zariadenia a DVD prehrávače, sú vybavené pevne zapojenými 12V jednosmernými zástrčkami určenými na použitie v automobile. Ak vaše zariadenie nie je vybavené pevnou 12V jednosmernou zástrčkou, môžete si vybrať jednosmerný napájací adaptér s rovnakou funkciou. Takmer všetky prídavné zariadenia, po ktorých vodiči siahajú, používajú tento obľúbený typ konektora, aj keď ho nepoužívajú na prenos dát, ale len na napájanie. Ide napríklad o videorekordéry, mobilné telefóny, terminály platobných kariet alebo pokladnice.

Ak vaše auto nie je vybavené vlastnou USB zásuvkou, môžete si vybrať aj 12V USB adaptér. Pripája sa do zásuvky príslušenstva vo vašom aute rovnako ako vyššie uvedený adaptér, ale má USB zásuvku, ktorú možno použiť na nabíjanie mobilných telefónov a tabletov. K dispozícii sú dokonca aj rozdeľovacie adaptéry, ktoré vám umožňujú napájať viacero zariadení súčasne z tej istej zásuvky.

Použitie meniča napätia (invertora) pre striedavé zariadenia

Všetko, čo bežne nemá kábel USB, potrebuje menič na spotrebu elektriny z auta. Menič napätia je napájací adaptér, ktorý dokáže premeniť 12-voltový jednosmerný prúd z auta na 120-voltový striedavý prúd. To vám umožňuje použiť napájací zdroj vo vašom aute na napájanie zariadení, ktoré sa tradične napájajú zo zásuvky. Medzi príklady patria kuchynský riad, elektrické náradie a televízory.

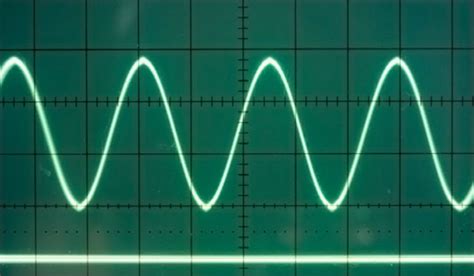

Typy meničov: Modifikovaná vs. Čistá sínusová vlna

Existujú dva rôzne typy výkonových meničov: modifikované a čisto sínusové meniče.

• Modifikovaný sínusový menič: Je starší z týchto dvoch. Sú cenovo dostupnejšie a zvyčajne sa najlepšie hodia pre jednoduché aplikácie, ako sú motory alebo ventilátory. Nie sú však vhodné pre elektronické časovače, digitálne hodiny alebo iné presné elektronické zariadenia.
• Čistá sínusová vlna menič: Pre pokročilejšie aplikácie, ako sú mikrovlnné rúry, nabíjačky batérií a audio a video zariadenia, sú lepšou voľbou meniče s čistou sínusovou vlnou. Keďže všetky zariadenia sú navrhnuté na používanie čistých sínusových vĺn, tento typ meniča umožní elektronickým zariadeniam pracovať na plný výkon. Meniče s čistou sínusovou vlnou môžu tiež pomôcť chrániť vaše zariadenie detekciou rýchlych zmien výstupného výkonu a jeho korekciou na bezpečný výstup.

Zariadenie na napájanie jednosmerným prúdom nevyžaduje menič napätia na nabíjanie jednosmerného zariadenia v aute, ale stále sa to odporúča. Keď zapojíte kábel USB a adaptér do auta, existuje riziko poruchy kábla a časom poškodenia zariadenia. Ak chcete zabezpečiť, aby sa vaše zariadenie nepoškodilo, je rozumné použiť menič napätia s čistou sínusovou vlnou, ktorý ho ochráni.

Ako si vybrať správny invertor

Pri kúpe meniča napätia je potrebné zvážiť prevádzkový (trvalý) výkon a nárazový výkon pri štarte zariadenia, ktoré plánujete pripojiť k autu. Niektoré aplikácie vyžadujú vyššie nárazové výkony pri štarte v prvých sekundách prevádzky, kým sa stabilizujú na štandardný prevádzkový výkon. Pri výbere meniča nezabudnite zohľadniť celkový nárazový výkon zariadenia, ktoré plánujete používať. Ten sa dá vypočítať sčítaním normálneho prevádzkového výkonu s dodatočným nárazovým výkonom pri štarte.

Mnohé meniče výkonu majú menovitý prepäťový výkon, hoci tento výkon môže byť trochu zavádzajúci. Vo všeobecnosti prepäťový výkon meria prepäťový výkon meniča iba po dobu kratšiu ako jednu celú sekundu. Elektrické spotrebiče s vysokým prepäťovým výkonom pri spustení zvyčajne vydržia dlhšie. Pokiaľ prepäťový výkon meniča výslovne neuvádza, že jeho trvanie presahuje päť sekúnd, prepäťový výkon by sa nemal používať na posúdenie jeho kapacity prepäťového výkonu pri spustení. V takom prípade je potrebné skontrolovať trvalý prepäťový výkon.

Široká ponuka príslušenstva pre autozapaľovače

Vložky a zásuvky pre zapaľovače predstavujú praktické riešenie pre opravu, výmenu alebo rozšírenie 12V napájania vo vozidle. Trh ponúka širokú škálu produktov, od náhradných dielov až po multifunkčné adaptéry.

Typy zásuviek a zástrčiek

• Náhradný zapaľovač do auta 12V: S rýchlym nahrievaním pre obnovenie plnej funkčnosti autozásuvky.
• Hermetická zásuvka zapaľovača 12/24V: Odolná pre autá, motocykle, lode aj off-road vozidlá s ochranou proti vlhkosti a prachu.
• Zásuvka autozapaľovača s klapkou 12/24V: Praktická s ochrannou klapkou pre spoľahlivé napájanie zariadení na cestách.
• Zásuvka zapaľovača s káblom 3,6m: Vodotesná zásuvka zapaľovača s káblom pre flexibilné umiestnenie.

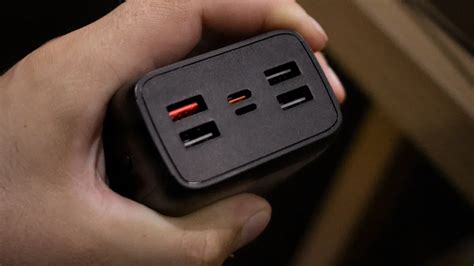

• Zásuvka USB: Pre vonkajšie aj vnútorné použitie, často s viacerými portami (napr. 2x USB, USB-C). Adaptéry majú zvyčajne viac ako jednu zásuvku USB, niekedy s rôznymi prúdovými kapacitami, vrátane podpory QuickCharge (QC) pre rýchle nabíjanie.
• Kĺbová zásuvka zapaľovača 12/24V: Otočná rozdvojka pre lepšiu manipuláciu.
• Zástrčka autozapaľovača EURO/DIN 12/24V: Praktická zástrčka s poistkou 10 A, vhodná pre štandardné zásuvky zapaľovačov cigariet aj pre štandardné DIN (ISO 4165) zásuvky. Môže obsahovať aj podsvietený prepínač ON/OFF a vymeniteľnú poistku.
• Montážne konektory: Plastové montážne konektory do autozapaľovača, určené na napájanie príslušenstva, s káblom pripájaným pomocou spájkovania.

Rozšírenie a rozbočovače

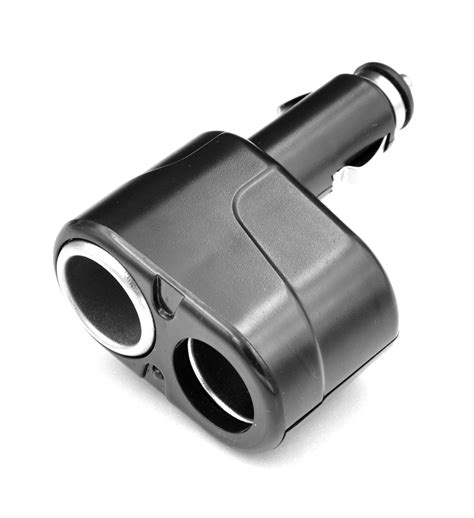

Rozšírenia a rozbočovače sú ideálne na napájanie viacerých zariadení naraz. Dvojitá hermetická zásuvka zapaľovača 12/24V umožňuje napájať dve zariadenia naraz a je chránená proti vode a prachu. Rozšírenie zásuvky zapaľovača 12V/24V, s dĺžkou až 300 cm, je určené pre pohodlné napájanie zariadení v celom vozidle. Rozdeľovač zásuvky zapaľovača 12V/24V umožňuje napájať viac zariadení naraz - ideálne pre telefóny, navigáciu či autochladničku.

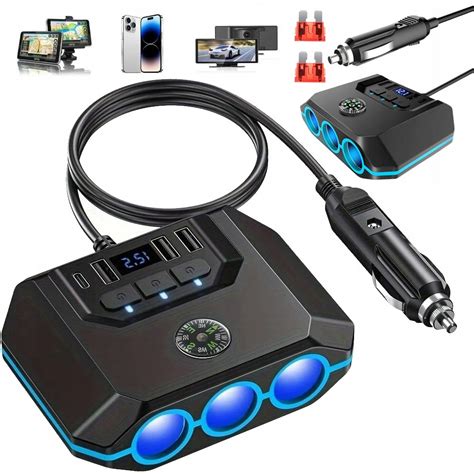

Praktická rozbočka zapaľovača 2x 12V s 2x USB zásuvkou umožňuje pohodlné pripojenie viacerých zariadení vo vašom aute súčasne. Na rozdvojke je často integrované LED osvetlenie, ktoré signalizuje funkčnosť zásuvky zapaľovača a USB port, ktorý vám umožní nabíjať mobilné zariadenia. Dvojité predlžovacie zásuvky s viacerými USB portami (napr. 2× USB, USB-C) a voltmetrom umožňujú napájať viac zariadení naraz s výkonom až do 200 W.

Príklady bežného príslušenstva napájaného z autozapaľovača

Vybrali sme osem rozličných zariadení, od skúšačky autobatérie po elektrický skrutkovač, aby sme poukázali na širokú paletu možností. Prúd do prístrojov tečie priamo z palubnej siete auta, a teda z jeho akumulátora, čo má svoje obmedzenia. Napríklad bez otočeného kľúčika v spínacej skrinke do nich vo väčšine automobilov „šťava“ neprúdi. Dlhodobo vyšší odber energie, spolu s intenzívnym využívaním iného príslušenstva, môže zase teoreticky spôsobiť vybitie akumulátora. Okrem nami vybraných spotrebičov existuje celá plejáda ďalších ako ohrievače na kojenecké fľaše, kompresor a podobne.

Inštalácia, monitorovanie a rozšírenie elektrickej siete vozidla

Úprava elektroinštalácie vozidla je jednou z najčastejších zmien, ktoré majitelia na svojich vozidlách vykonávajú. Často je potrebná, pretože chceme vozidlo vylepšiť alebo prispôsobiť na špecifické úlohy, ako je napríklad jazda v teréne, ktorá zahŕňa inštaláciu dodatočného osvetlenia a navijakov. Taktiež môže vyplývať z potreby prispôsobiť vozidlo na vykonávanie konkrétnej funkcie (taxík, nákladná doprava), na pripojenie iného vybavenia (ťahač, príves) a niekedy sa vykonáva z dôvodu individuálnych preferencií majiteľa, ako je napríklad túžba modernizovať kokpit alebo vybaviť interiér ďalšími USB prípojkami. V každom z týchto prípadov znamenajú úpravy zásah do pôvodných obvodov a často aj úpravu panelov, ktoré tvoria interiér.

Pridanie ďalších konektorov a monitoring

Z výroby je namontovaných len málo konektorov, často len jeden, ktorý je obvykle trvalo používaný. V takom prípade sa môžete rozhodnúť pre inštaláciu ďalších konektorov. Takéto výrobky sú k dispozícii najmä vo formáte pre panelovú montáž. Pri správnej inštalácii má zásuvka štandardnú elektrickú charakteristiku (12 až 24 V DC, prúd do 20 A), takže môže napájať prakticky akékoľvek kompatibilné zariadenie.

Takéto príslušenstvo možno použiť na vylepšenie interiéru osobného vozidla, na vytvorenie prípojky v batožinovom priestore alebo na pohodlné usporiadanie zásuviek v karavane. Väčšina týchto výrobkov je vybavená krytmi na ochranu kontaktnej plochy pred vplyvmi prostredia, ako je vlhkosť a prach. Korpusy zásuvky zapaľovača sú doplnkovým výrobkom. Pomocou týchto krytov je možné znížiť zásah do pôvodných panelov vozidla a zároveň výrazne rozšíriť elektrickú inštaláciu. Môžu byť upevnené na ľubovoľnom mieste, v blízkosti kokpitu, v odkladacej skrinke, v batožinovom priestore. Majú 1 až 3 otvory, ktoré zodpovedajú rozmerom štandardnej zásuvky zapaľovača v prístrojovej doske.

Ak využívame inštaláciu vozidla na napájanie neštandardných zariadení, je rozumné monitorovať stav nabitia batérie a/alebo prúd, ktorý sa z nej odoberá. Umožní to tiež ochranu káblov pred preťažením, najmä ak je vo vozidle pripojené zariadenie s vysokou spotrebou energie, napríklad záhradné elektrické náradie napájané meničom. Na tento účel existujú modulárne ampérmetre a voltmetre. Podobne ako vyššie opísané zásuvky sú určené na rýchlu inštaláciu s cieľom jednoduchého pripojenia k existujúcej elektroinštalácii. Zvyčajne majú svorky vo forme plochých konektorov (alebo predinštalovaných, farebne označených vstupných vodičov). Hodnota meraného parametra (napr. aktuálne napätie batérie) je indikovaná kontrolkami alebo LED displejom.

Alternatívne riešenia a multimediálne pripojenia

Nie každý používateľ vozidla sa rozhodne pre inštaláciu ďalších zásuviek zapaľovača cigariet, pretože takáto úprava je invazívna. Alternatívnym riešením je použitie rozšírenia alebo rozbočovača, ktoré umožní pripojenie a používanie viacerých zariadení na preferovanom mieste. Takéto príslušenstvo sa osvedčí aj v prípade potreby umiestnenia napájacieho bodu mimo kabíny vozidla. Na trhu nájdete predlžovacie káble (až do 5 m) nielen pre konektor autozapaľovača, ale aj pre USB.

V automobiloch sa používatelia veľmi často stretávajú s problémom prepojenia medzi telefónom a autorádiom a palubným audiosystémom. Niekedy sú potreby širšie: pridanie zvukového signálu na vstupnú linku zosilňovača a zároveň nabíjanie smartfónu alebo dokonca jeho pripojenie k dátovému konektoru (okrem iného to vyžaduje štandard CarPlay od spoločnosti Apple a Android Auto od spoločnosti Google). Tu prichádza na pomoc príslušenstvo ako panelové zásuvky USB A v jednom puzdre s 3,5 mm konektorom jack. Tým sa v podstate vyčerpávajú káblové rozhrania dostupné vo väčšine mobilných zariadení - a signály z konektorov (vedené káblami za panelom) možno pripojiť k príslušným prijímačom alebo zdrojom napájania.

Medzi ďalšie produkty patria indukčné nabíjačky (bezdrôtové), dostupné vo forme zásuvky montovanej v kokpite (formát DIN alebo ISO) a prísavného držiaka. Okrem toho sú populárne vysielače, t. j. zariadenia, ktoré využívajú moduláciu FM na prenos zvuku z telefónu do akéhokoľvek rádia (bez potreby akýchkoľvek úprav).

Dôležité tipy a bezpečnostné riziká pri používaní autozapaľovača

Zástrčka zapaľovača cigariet v aute je podobná viacotvorovej zásuvke domáceho napájania. Aj keď je zapaľovač cigariet v aute nastavený pre pohodlie majiteľa pri fajčení, z bezpečnostných dôvodov stále odporúčame, aby majitelia nefajčili počas jazdy, aby neovplyvnili normálnu prevádzku vozidla. Okrem toho je potrebné dodržiavať niekoľko dôležitých pravidiel pri jeho používaní ako napájacieho zdroja.

Správne používanie zapaľovača cigariet

1. Zapaľovanie: Vložte zapaľovač cigariet do zásuvky v aute a zatlačte ho, aby sa zaistil. Keď vykurovací drôt zástrčky zapaľovača dosiahne požadovanú teplotu, automaticky sa vysunie. V tomto okamihu sa vykurovací drôt rozsvieti na červeno a je možné ho zapáliť. Po použití vložte zapaľovač cigariet späť do zásuvky. Nevkladajte ho do zásuvky dlhší čas, aby ste predišli jeho spáleniu.
2. Napájanie vozidla: Väčšina kupujúcich áut by mala používať zásuvku zapaľovača cigariet ako zdroj napájania do auta. Maximálny prúd, ktorý môže napájací obvod zapaľovača cigariet prenášať, je zvyčajne 10 A (niektoré až 20 A). Podľa výpočtu 12V pracovného napätia zástrčky zapaľovača cigariet, ak celkový výstupný výkon napájania v aute presiahne 120 W (pre 10A poistku) alebo 240W (pre 20A poistku), napájací obvod zapaľovača cigariet sa preťaží.

Časté zneužitie a bezpečnostné riziká

• Odkryté rozhranie: Ak je zdvihák zapaľovača dlhodobo odkrytý, predstavuje to určité bezpečnostné riziko. Ak bude vodivé cudzie teleso priamo pripojené ku kladnému a zápornému pólu v zásuvke, spôsobí to skrat a vo vážnych prípadoch to tiež spáli poistku zástrčky zapaľovača cigariet. Keď zapaľovač cigariet nepoužívate, je najlepšie ho znova zapojiť.
• Spotreba energie bez naštartovaného motora: Keďže zapaľovač cigariet v aute je napájaný jednosmerným prúdom z generátora auta, ak používate zapaľovač cigariet bez naštartovania motora, bude priamo spotrebovávať energiu z batérie. Dlhodobo vyšší odber energie môže spôsobiť vybitie akumulátora. Malý ventilátor má len šesť wattov, takže môže bežať aj bez naštartovania motora, ak to palubná sieť dovoľuje. Naopak, rýchlovarná kanvica s výkonom 200 W vyžaduje, aby motor bežal, aby sa akumulátor stíhal dobíjať.
• Neodpojené externé zariadenia pri štartovaní: Pri štartovaní auta sa externé zariadenia v zapaľovači cigariet, najmä MP3 a USB disky, ľahko spália vplyvom vysokého štartovacieho prúdu. Preto nezabudnite zariadenie po použití odpojiť a pri štartovaní auta ho znova zapojiť.
• Neodpojené externé zariadenia po vypnutí vozidla: Keďže nastavenia vozidiel sú odlišné, napájanie niektorých zapaľovačov cigariet sa po vypnutí vozidla nevypne a mnohé vozidlá stále majú elektrinu. Preto dlhodobé umiestnenie externých zariadení do zástrčky zapaľovača cigariet pravdepodobne spôsobí plytvanie energiou vozidla.
• Trasenie pri odpájaní a zapájaní: Pri zapájaní a odpájaní sa môže jazýček externého zariadenia deformovať, čo je spôsobené uvoľneným a slabým kontaktom vloženým do zásuvky a ovplyvnením vodivosti, niekedy sa môže stať, že sa napájanie zapne a vypne. (Ak sa to stane, môžete nastaviť jazýček zástrčky tak, aby sa s tým vysporiadal.)
• Prevádzka vozidla s neustálym nárazom do zástrčky: To môže spôsobiť uvoľnenie zástrčky a potenciálne problémy s pripojením.
