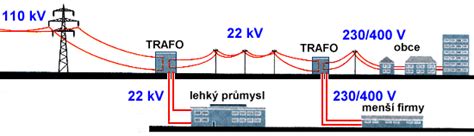

Elektrický rozvádzač je neoddeliteľnou súčasťou každej modernej elektroinštalácie. Jeho hlavnou úlohou je bezpečne prijímať elektrický prúd z hlavného prívodu a následne ho distribuovať do jednotlivých obvodov a zariadení v rámci budovy. Bez neho by elektroinštalácie v domoch, bytoch, priemyselných objektoch či na staveniskách nemohli fungovať spoľahlivo a bezpečne. Rozvádzače nielenže zabezpečujú distribúciu elektrickej energie, ale zároveň slúžia na jej reguláciu, istenie a ochranu pred preťažením a skratom.
Rozvádzač vs. Rozvodnica: Kľúčové Rozdiely
Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, medzi nimi existujú podstatné rozdiely, ktoré sa týkajú ich funkcie, umiestnenia a prístupnosti.
Elektrické rozvádzače nízkeho napätia sú komplexné zariadenia, ktoré kombinujú spínacie prístroje (ako sú ističe a vypínače) s prídavnými meracími, riadiacimi, signalizačnými, regulačnými či ochrannými prvkami. K týmto rozvádzačom majú prístup primárne poučené osoby alebo osoby s odbornou elektrotechnickou spôsobilosťou.
Rozvodnice, na druhej strane, sú zjednodušenou verziou rozvádzačov. Sú navrhnuté tak, aby umožňovali prístup aj laikom na spínanie jednotlivých prvkov, ako sú vypínače či ističe, alebo na výmenu poistiek. Bežne sa nachádzajú v bytoch, domoch či menších kanceláriách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd do niekoľkých obvodov a poskytovať základnú ochranu.
Porovnanie Rozvádzača a Rozvodnice
| Charakteristika | Elektrický rozvádzač | Rozvodnica |
|---|---|---|
| Funkcia | Komplexné zariadenie pre distribúciu, reguláciu, istenie a ochranu | Zjednodušená verzia pre rozvod prúdu a základnú ochranu |
| Prístupnosť | Primárne pre poučené osoby alebo odborníkov | Umožňuje prístup aj laikom (spínanie, výmena poistiek) |
| Typické umiestnenie | Široké spektrum objektov (priemysel, nemocnice, letiská) | Byty, domy, menšie kancelárie |

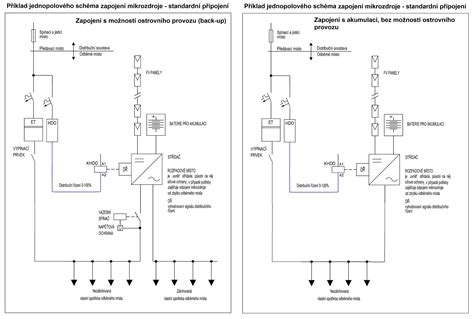

Komponenty Elektrického Rozvádzača
Vnútro elektrického rozvádzača je tvorené radom kľúčových komponentov, ktoré zabezpečujú jeho funkčnosť a bezpečnosť.
- Montážna doska: Vyrobená z nehorľavého materiálu, slúži na upevnenie jednotlivých komponentov.
- DIN lišta: Standardizovaná lišta, na ktorú sa montujú jednotlivé prístroje ako ističe a chrániče.
- Svorky: Slúžia na pripojenie prívodného kábla, uzemnenia a jednotlivých obvodov.
- Ističe: Kľúčové ochranné prvky, ktoré chránia obvody pred preťažením a skratom. V prípade nadmerného prúdu automaticky odpoja prívod elektriny.
- Prúdové chrániče: Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom tým, že sledujú rozdiel medzi prúdom v kábloch a v prípade nebezpečného rozdielu prúd odpoja.
- Elektromer: Meria spotrebu elektrickej energie. Dodáva ho distribučná spoločnosť.
- Hlavný istič: Hodnota hlavného ističa je daná v zmluve o pripojení. Zákazník si ho zabezpečuje sám.
- Uzemňovacie prvky: Svorka SR03, zemniaci oceľový drôt FeZn s priemerom 10 mm a ohybný žltozelený vodič CYA16 sú nevyhnutné pre správne uzemnenie rozvádzača.
- Označovacie štítky: Povinná súčasť elektromerového rozvádzača, obsahujú názov výrobcu, typ a jedinečné výrobné číslo.
- Kryt: Zabezpečuje celý celok a musí byť zaplombovaný.
Typy Elektrických Rozvádzačov
Existuje viacero typov elektrických rozvádzačov, ktoré sa líšia konštrukčným vyhotovením a účelom použitia.
Bytová rozvodnica
Slúži na rozvod energie v bytoch, domoch, kanceláriách a v ľahkom priemysle. Môže fungovať ako domový alebo podružný rozvádzač.
Rozvodná skriňa
Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu, prachu a vlhkosti. Môžu byť vyrobené z plastu, plechu, prípadne z ocele pre vyššiu odolnosť.
Elektromerový rozvádzač (skrinka na elektromer)
Je špeciálne navrhnutý na montáž elektromeru a prípadných pomocných zariadení. Musí spĺňať prísne normy a predpisy a obsahuje kompletné značenie. Dvere elektromerového rozvádzača sú často vybavené zámkom na kľúč. V minulosti boli bežné aj okienka na dverách pre odpočet elektromeru, od roku 2025 sú však oficiálne zakázané.
Poistková skrinka
Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Používa sa najmä na realizáciu elektrickej prípojky vzdušného vedenia.
Rozvodnica zásuvková
Obsahuje jednu alebo viac elektrických zásuviek na 230 V alebo 400 V. Niektoré modely majú predprípravu na osadenie prístrojov ako ističe či prúdové chrániče.
Staveniskový rozvádzač
Je určený na dočasné napájanie elektrickou energiou na staveniskách, pri stavebných, rekonštrukčných či búracích prácach. Kladiu sa naň zvýšené nároky, vrátane vyššej odolnosti voči vlhkosti a mechanickému poškodeniu.
Čo to znamená prerábať elektrický rozvádzač ?
Špecifické Požiadavky pre Elektromerové Rozvádzače
Elektromerové rozvádzače sú špecifickou kategóriou, ktorá je predpripravená na montáž elektromeru a ďalších pomocných zariadení. Pri ich výbere je dôležité zohľadniť typ pripojenia (jednofázové alebo trojfázové), počet pozícií pre elektromery a spôsob montáže.
- Jednofázové vs. Trojfázové pripojenie: Jednofázové elektromerové rozvádzače sa zvyčajne inštalujú v objektoch s nízkou spotrebou elektriny alebo tam, kde je dostupné iba jednofázové pripojenie. Trojfázové pripojenie je bežné vo väčších objektoch a pri vyššej spotrebe.
- Dvojtarifné meranie: Pre využitie nočného prúdu (nižšia sadzba elektriny) je potrebné zabezpečiť dvojtarifný elektromer a príslušný elektromerový rozvádzač (jednofázový alebo trojfázový dvojtarif).
- Počet elektromerov: Elektromerové rozvádzače môžu byť navrhnuté pre jeden alebo viacero elektromerov, čo je praktické napríklad pre dvojdomy alebo zdieľané prípojky.
- Výplet (prierez vodičov): Správna voľba výpletu závisí od menovitého prúdu hlavného ističa.
- Hlavný istič: Nie je bežnou súčasťou dodávky elektromerového rozvádzača a musí sa dokúpiť samostatne podľa hodnôt schválených distribučnou spoločnosťou.
Pri kúpe elektromerového rozvádzača je nevyhnutné obdržať aj vyhlásenie o zhode zariadenia s výrobným číslom a potvrdenie o kusovej skúške. Bez týchto dokumentov elektroinštalácia neprejde prvou odbornou prehliadkou a skúškou (revíziou).
Špeciálne rozvádzače pre zvýšené nebezpečenstvo požiaru
Elektrické rozvádzače podľa STN 92 1101-2 zabezpečujú trvalú dodávku elektrickej energie, pričom spĺňajú požiadavky na funkčnú odolnosť v požiari podľa STN 92 0206. Tieto elektrické rozvádzače nízkeho napätia sú určené na rozvod elektrickej energie v miestach so zvýšeným nebezpečenstvom požiaru a v priestoroch s vysokou koncentráciou osôb a zariadení, ako nemocnice, hotely, metro, letiská, elektrárne, rafinérie a pod. Pre ich konštrukciu boli použité výhradne materiály s maximálnou tepelnou izolačnou schopnosťou. Sú určené do vnútorného a suchého prostredia. Skrine FOP (FOPN) sa vyrábajú predovšetkým na mieru pre konkrétne použitie a zabudovanie elektrických rozvádzačov alebo konštrukcií (napr. Skúšané autorizovanou osobou č. SK04 - TSÚS n.o.).
Montáž, Zapojenie a Výber Rozvádzača

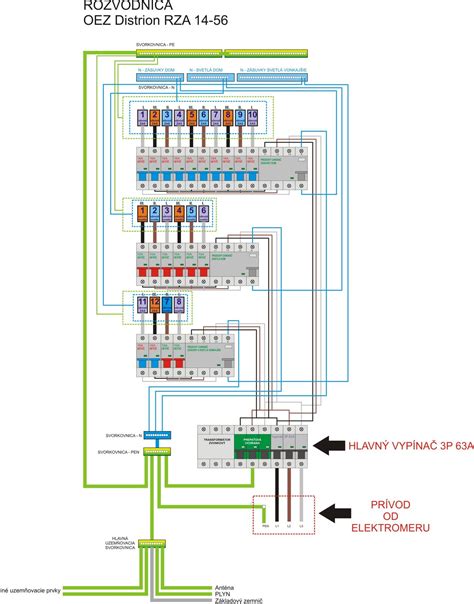

Montáž a zapojenie elektrického rozvádzača, respektíve rozvodnej skrinky, by mal vždy vykonávať výhradne odborník - elektrikár s platným osvedčením. Legislatíva to vyžaduje a samotné zapojenie so sebou prináša množstvo úskalí, ktoré môžu prekvapiť aj skúseného majstra. Pri zapojení je mimoriadne dôležité označiť každý jeden drôt a prístroje zapájať výhradne podľa navrhnutej schémy. Po dokončení je nevyhnutné nalepiť certifikát rozvodnej skrine, jej schému a taktiež použiť plastové záslepky na voľné modulové pozície.
Pri výbere vhodného rozvádzača je kľúčové prispôsobiť výber konkrétnej elektroinštalácii a jej nárokom. Dôležitým parametrom je počet modulov, teda pozícií pre prístroje. Odporúča sa rátať s dostatočnou rezervou modulov, aby bolo možné v budúcnosti doplniť istič pre nový okruh.
Pri výbere je potrebné zvážiť aj umiestnenie rozvodnej skrinky. Základným pravidlom pre interiérové umiestnenie je dostupnosť - žiadne skrývanie v skriniach či šatníkoch, ani na schodisku. Najčastejšie sa nachádza pri vstupných dverách alebo v technickej miestnosti, aby k nej mal ľahký prístup nielen odborník, ale aj majiteľ či obyvateľ nehnuteľnosti. V starších bytoch je často vhodné zachovať pôvodnú polohu rozvodnej skrinky pri vstupných dverách, v blízkosti elektromeru, čo znižuje náročnosť drážkovania.
Odolnosť rozvodnej skrine voči nečistotám a vode je označená triedou krytia IP. Pre exteriérové použitie je nevyhnutná vyššia odolnosť, často s označením IP44 a vyšším, čo zabezpečuje ochranu pred tryskovou vodou a prachom. Robustnejšia konštrukcia, napríklad z ocele, poskytuje dodatočnú ochranu pred mechanickým poškodením.
Stavebné Rozvádzače: Dočasné Riešenie pre Stavby
Stavebné (staveniskové) rozvádzače sú nevyhnutné pre zabezpečenie dočasného napájania elektrickou energiou na stavbách, pri rekonštrukciách či búracích prácach. Tieto rozvádzače sú vybavené istením, prúdovými chráničmi a zásuvkami s krytím IP44 a vyšším, čo zaručuje ich odolnosť voči vlhkosti a prachu na nechránenom stavenisku. Typicky obsahujú hlavný vypínač pre núdzové odpojenie od prúdu a sú napájané pomocou 400 V zástrčky. Na pripojenie stavebného rozvádzača je potrebné použiť vhodný prívodný kábel, často gumový kábel H07RN-F, a zodpovedajúce priemyselné vidlice.
Bezpečnosť a Legislatíva
Bezpečnosť je pri elektroinštaláciách najvyššou prioritou. Preto je dôležité dodržiavať všetky platné normy a predpisy, ako sú STN normy. Hotový elektrický rozvádzač ako celok musí vyrobiť firma s príslušným oprávnením od inšpekcie práce. Okrem samotného rozvádzača musí výrobca dodať aj typový štítok, protokol o kusových skúškach, dokumentáciu s pokynmi na inštaláciu, prevádzku a údržbu, a vyhlásenie o zhode. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané a označené trvanlivo a v súlade so schémami zapojenia. Schémy musia byť dodané spolu s rozvádzačom, aby sa v budúcnosti predišlo komplikáciám pri identifikácii obvodov a prístrojov.
Čo to znamená prerábať elektrický rozvádzač ?

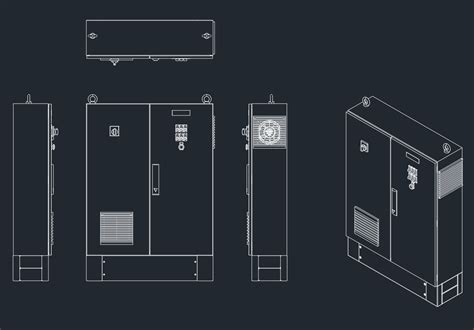

DWG informácie a CAD nástroje pre návrh rozvádzačov
Poradenstvo pri výbere a inštalácii elektrických rozvádzačov je vždy na mieste. Pre efektívny návrh a projektovanie elektroinštalácií a rozvádzačov sú k dispozícii špecializované CAD programy. progeCAD Pro je základný CAD program, vhodný aj na prácu v odbore Elektro. Predurčuje ho pre tento účel bohatá knižnica elektro symbolov zo silno i slabo prúdu, perfektná kompatibilita s AutoCAD®, import PDF podkladov do čiar v DWG. Nadstavba CADprofi modul Electrical je možné použiť pre návrh zložitých zariadení, ako pre silno, či slaboprúd, telekomunikačné, bezpečnostné a anténne systémy. Aplikácia obsahuje tisíce symbolov podľa najnovších elektro normiem, rovnako svetlá, rozvádzače a dalšie. CADprofi zjednodušuje kreslenie elektrického vedenia a elektroinstalačných kanálov. Medzi najužitočnejšie funkcie patrí automatické číslovanie elektrických obvodov a editor diagramov. Pre chod programu je potrebný základný CAD program napr. Ak hľadáte všeobecný CAD za minimálne náklady, potom 4MCAD je pre Vás. Menu je v EN/SK prepínateľnom prosredí, môžete použiť anglické klávesové skratky z AutoCAD®. Kompatibilita DWG 2.5 - 2018. Môžete vybrať z viacerých verzií, podľa výkonu a funkcií.
