Rozdelenie a funkcie elektroinštalačných vypínačov

V prvej časti nášho seriálu sme sa venovali dizajnu vypínačov a rámčekov, pretože vzhľad je pre mnohých zákazníkov najdôležitejší. Dnes sa pozrieme do vnútra a vysvetlíme vám, ako to funguje. Vypínač nie je univerzálna vec, ale rozdeľuje sa podľa funkčnosti a spôsobu použitia. Elektrikári používajú odborné výrazy ako „radenie“ na označenie vnútorného usporiadania „strojčeka“ vypínača, teda prevedenia kontaktov a ich vzájomného prepojenia. Pri prehliadaní katalógov veľkoobchodov alebo výrobcov (napríklad ABB) môžete vidieť mnoho rôznych prevedení vypínačov, ktoré majú svoje opodstatnenie, hoci sa líšia v miere využitia v praxi.

Staršie a niektoré lacnejšie vypínače majú stále skrutkové svorky. Moderné vypínače, napríklad od značiek Legrand či ABB, sú osadené pružinovými svorkami. Stačí, keď vodič odizolujete a zasuniete. Toto zabezpečuje, aby vás elektrický prúd „nekopol“. V starých, podomácky zapájaných elektroinštaláciách sa občas vyskytujú vypínače zapojené tak, že vypínajú „nulák“, nie „fázu“! Samozrejme, dodávame, že do elektroinštalácie môžu zasahovať iba kvalifikovaní elektrikári. Áno, aj montovať a meniť vypínače.

Používame cookies, aby náš e-shop fungoval spoľahlivo a aby sme vám mohli ukázať personalizované reklamy a produkty, ktoré vás zaujímajú. Používame cookies, aby sme vám umožnili pohodlné prezeranie nášho webu a vďaka analýze prevádzky webu neustále zlepšovali jeho funkcie, výkon a použiteľnosť.

Najčastejšie používané radenia vypínačov

Najčastejšie používané radenia sú 1, 6, 5, 7, 6+6 a 1/0. K tomuto číselnému označeniu existuje kľúč vo forme slovného opisu. Keďže normy a katalógy majú svoj špecifický jazyk, budeme sa snažiť priblížiť význam jednotlivých radení bežnému používateľovi.

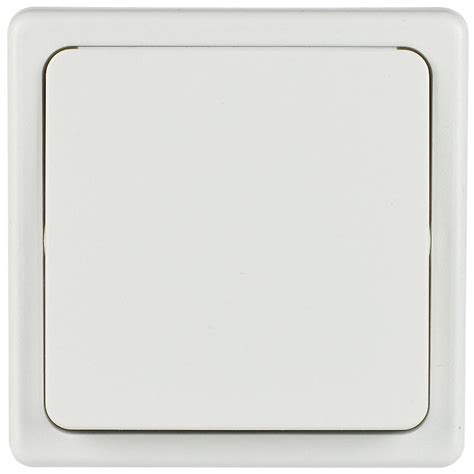

Radenie č. 1: Jednopólový vypínač

Hovorí sa mu aj jednopólový vypínač, prípadne „radenie jedna“. Rozpína iba jeden vodič („fázu“). S vypínačom č. 1 môžete naraz zapínať a vypínať 1 svietidlo z 1 miesta (prípadne viac svietidiel, ak rozbočíte kábel za vypínačom). Jednopáčkový vypínač na ovládanie svetla z jedného miesta.

Radenie č. 2: Dvojpólový vypínač

Vyzerá ako vypínač č. 1 a v podstate aj robí to isté. Takisto má jednu klapku, ktorá však na rozdiel od „jednotky“ ovláda 2 dvojice kontaktov. Môže spínať 2 vodiče (napr. 2 fázy). V tejto konfigurácii sa vyrábajú aj klasické vypínače na svetlo, ale znesú maximálne 10A.

Radenie č. 5: Sériový vypínač (Lustrový vypínač)

Tento spínač slúži na ovládanie dvoch svetelných okruhov z jedného miesta. Označuje sa ako sériový prepínač radenia 5. Ide vlastne o kombináciu dvoch spínačov radenia 1 so spoločným vstupom. Má teda celkom tri svorky a dve klapky. Hovorí sa mu aj lustrový vypínač alebo lustrák. Dvojpáčkový vypínač na ovládanie dvoch svetiel z jedného miesta.

Vypínač č. 5 (lustrový) sú v podstate 2 vypínače č. 1 v jednom rámčeku. Ľavou časťou môžete ovládať 1. svietidlo, pravou druhé. Takisto môžete zapínať a vypínať 2 časti jedného svietidla - napr. jedno alebo dve žiarovky v lustri. Táto konfigurácia sa používala v hoteloch, napr. na ovládanie lustra a osvetlenia nad posteľou.

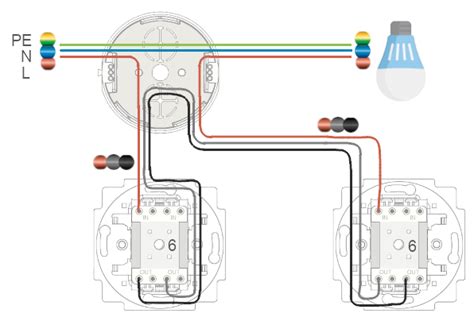

Radenie č. 6: Striedavý vypínač (Chodbový/Schodiskový vypínač)

Nazýva sa aj striedavý prepínač, dvojsmerný, chodbový či schodiskový vypínač. Má jednu klapku a na prvý pohľad vyzerá ako vypínač č. 1. S dvojicou vypínačov č. 6 teda môžete ovládať 1 svietidlo z 2 miest. Práve preto sa označujú ako chodbové či schodiskové. Na 1. konci chodby svetlo zapnete, prejdete a na 2. konci vypnete. Ak si to rozmyslíte, môžete ho použiť aj ako vypínač č. 1. Jednopáčkový vypínač na ovládanie jedného svetla z dvoch miest. Nazýva sa taktiež ako aj chodbový alebo schodiskový vypínač. Elektrikári ho môžu nazývať aj ako striedavý, alebo aj prepínač. Schodiskový systém umožňuje rozsvietiť jedno svetlo prvým vypínačom a zhasnúť to isté svetlo druhým vypínačom.

Radenie č. 6 - striedavý vypínač, schodišťový vypínač. Ak potrebujete ovládať jedno svetlo z dvoch miest, budete potrebovať striedavý prepínač radenia 6 (schodišťák, šestka, schodišťový prepínač), a to 2 kusy. Jedná sa o jednoduchý prepínač, preto má 3 svorky (jeden prívod a dva výstupy). V jednom okamihu je s prívodnou svorkou prepojený vždy iba jeden výstup, pri preklopení kolísky sa vstupné napätie objaví na druhom výstupe. Využitie nájde vo väčších miestnostiach, na chodbách alebo na schodiskách (odkiaľ tiež pochádza jeho hovorové označenie). Pri správnom prepojení na jednom mieste rozsvietite a na druhom zhasnete. Oba prepínače majú akoby zdieľanú funkciu, takže nezáleží na tom, ktorý z nich použijete - k zmene stavu svietidla (zapnuté/vypnuté) dôjde preklopením kolísky ktoréhokoľvek z nich. Zo­jmé­na v prípade chodby alebo schodiska je užitočnosť zrejmá - kvôli zhasnutiu sa nemusíte vracať na miesto, odkiaľ ste rozsvietili. Tiež napríklad v spálni vám šestkové prepínače zabezpečia pohodlie, pri vstupu si jedným prepínačom pri dverách rozsvietite a druhým prepínačom vedľa postele zhasnete.

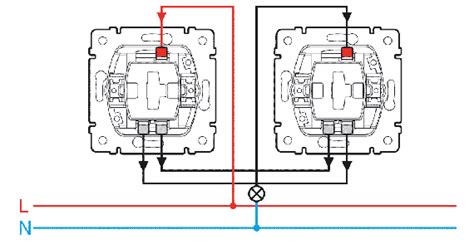

Radenie č. 7: Krížový vypínač

Jestvuje aj vypínač č. 7, ktorý zapína svietidlo z 3 a viac miest. Zapája sa medzi koncové vypínače č. 6. Radenie č. 7 - krížový vypínač. Ak si želáte spínať svetlo z troch a viacerých miest, musíte do obvodu pridať ešte krížový prepínač radenia 7 (križiak, sedmička). Tento vypínač je najzložitejší. Má štyri pripojovacie svorky (dva vstupy a dva výstupy). Vnútri sú dva prepínacie kontakty, ktorých výstupy sú špeciálne prepojené. Výsledkom je to, že v jednej polohe je každý výstup prepojený s protiľahlým vstupom a pri preklopení kolísky sa oba výstupy „prehodia“. Vstupy a výstupy sa prekrížia, preto sa tento spínač nazýva krížový.

Inštalácia sa vykonáva tak, že na oboch koncoch trasy budú prepínače radenia 6 a medzi nimi jeden alebo viac krížových prepínačov. Počet krížových prepínačov bude teda vždy o dva menší, než koľko má byť ovládacích miest celkom. Využitie krížového vypínača je teda podobné ako u radenia 6, rozdiel je len v inom počte ovládacích miest. Hodí sa napr. do dlhšej chodby. Šikovné je toto zapojenie rovnako v spálni - umožní napr. rozsvietenie pri dverách a zhasnutie pri jednom z dvoch lôžok.

Radenie č. 5A: Kombinovaný vypínač (sériový + striedavý)

Vypínač č. 5A. Na prvý pohľad vyzerá ako vypínač č. 5. Ide však o kombináciu vypínača č. 1 a č. 6. Jednou polovicou vypínača 5A môžete ovládať 1 svietidlo z 1 miesta, druhá polovica slúži ako striedavý prepínač (teda vypínač č. 6). Dvojpáčkový vypínač na ovládanie dvoch svetiel z viacerých miest (v spojení s vypínačom č.6).

Radenie č. 6+6: Dvojitý striedavý vypínač

Vypínač č. 6+6. Takisto vyzerá ako vypínač č. 5, ide však o kombináciu 2 striedavých prepínačov (vypínačov č. 6). Dvojitý striedavý vypínač. Skutočne ide o dvojicu „schodišťákov“ v jednom strojčeku. Oba vnútorné prepínače sú na sebe nezávislé, celý strojček teda obsahuje šesť pripojovacích svoriek. Elektrikári s dlhšou praxou budú poznať ešte staršie označenie 5B. Z toho, čo už bolo uvedené vyššie, je zrejmé využitie radenia 6+6: ovládanie dvoch svetelných okruhov z dvoch miest. Môže tiež nastať prípad, že potrebujete ovládať jedno svietidlo z dvoch miest a ďalšie svietidlo iba z jedného miesta. Potom tento vypínač využijete v zapojení 6+1.

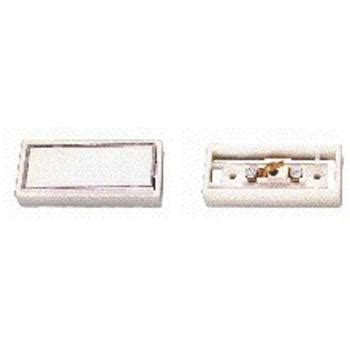

Radenie č. 1/0: Tlačidlo

Vypínač č. 1/0. Hovorí sa mu aj tlačidlo. Po stlačení sa vráti do vypnutej polohy, ovláda napr. zvonček. Je to jednopákový vypínač č.1, ktorý sa vracia pomocou strunky do východiskovej polohy. Používa sa na zopnutie spotrebičov, ktorým stačí impulz na ich chod, ako napríklad zvončeky, žalúzie, ventilátory, automaty, časovače. Radenie č. 1/0 - tlačidlo. Toto je niečo trochu iné. Je to odborne nazývané zapínací ovládač radenia 1/0. Vnútorný mechanizmus je rovnaký ako u vypínača č. 1 (má dve svorky), len je tam pridaná pružina, ktorá kolísku po uvoľnení vracia do pôvodnej polohy. V pokoji je kontakt rozpojený, t. j. spínač „nevedie“. Zapnutý je iba po dobu stisku kolísky. Na čo je to dobré, keď „to nedrží“ v zapnutom stave? Napríklad na ovládanie domového zvončeka. Často sa tlačidlo tiež spája s časovacím prvkom na spínanie odsávacieho ventilátora. Tlačidlá sa tiež využívajú na ovládanie svetelného okruhu z väčšieho počtu miest (napr. v hotelovej chodbe, na schodisku v panelovom dome). V tom prípade sa na všetkých miestach nainštalujú tlačidlá a vzájomne sa prepoja. Povel od nich sa potom dostáva k impulznému relé, ktoré je zabudované v rozvádzači. Stiskom akéhokoľvek tlačidla sa osvetlenie chodby zapne alebo vypne. Tlačidlá môžu tiež napr.

Iné typy a špeciálne funkcie

Existujú rôzne kombinácie či dvojkombinácie jednotlivých typov. Vypínač č. 5 (lustrový) sú v podstate 2 vypínače č. 1 v jednom rámčeku. Vypínač č. 6+6 (dvojitý schodišťový) sú v podstate 2 vypínače č. 6 v jednom strojčeku. Vypínač č. 5A je kombinácia č. 1 a č. 6. Vypínač č. 7 je křížový vypínač.

Okrem vyššie popísaných radení spínačov sa môžete stretnúť ešte s ďalšími radeniami, ktoré už nie sú v bežných inštaláciách tak časté, napr. 2, 3, 6/0, 1/0+1/0. Ide o špeciálnejšie prípady, ktoré je potrebné konzultovať s odborníkom.

Vypínač môže byť tiež osvetlený/podsvietený. Najčastejšie využívané je orientačné osvetlenie, kedy vypínač vo vypnutej polohe svieti. To je užitočné za šera alebo za tmy - vypínač tak vďaka tomu ľahko nájdete. Pre tento účel sa používajú dušičky alebo LEDky. Sú vsadené do sokla, ktorý sa dá jednoducho zasunúť zozadu do strojčeka vypínača. Aby ich svetlo bolo vidieť, musia sa pre kompletáciu vypínačov použiť klapky s priezorom. Na výber sú rôzne farby a tiež charakter svetla (rozptýlený pri dušičkách, bodový pri LEDkách), aby ste celkový optický vnem mohli čo najlepšie prispôsobiť zvolenému dizajnu a farbe vypínačov. Pri vypínačoch s orientačným osvetlením sa k symbolu radenia pridáva údaj „So“. U vyššie popisovaných radení by to potom teda bolo takto: 1So, 6So, 7So, 1/0So.

Existuje ešte signalizačné osvetlenie vypínača pre prípady, keď chcete mať informáciu o tom, že pripojený spotrebič je zapnutý, pretože naňho nie je z nejakého dôvodu vidieť. Príkladom môže byť svetlo na povale, ktoré sa ovláda vypínačom na chodbe. V označení radenia vypínača so signalizačným osvetlením sa pridáva písmeno „S“, napr. 1S. Toto osvetlenie je použiteľné len pre niektoré radenia a tiež výber farby svetla je zúžený.

Klasické tlačidlá s rámikmi pripomínajú vypínače č. 1. s piktogramom (napr. zvonček).

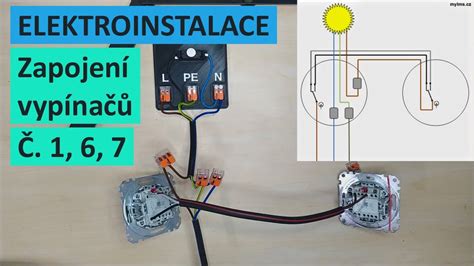

Signalizačná kontrolka - Svieti, až keď je svetlo zapnuté. Vďaka nej budete vedieť, že sa v miestnosti niekto nachádza (napr. na toalete). Pre zapojenie signalizačnej kontrolky budete potrebovať „nulák“ v inštalačnej krabici vypínača. Vystriedali ich však LED kontrolky, ktoré majú nižšiu spotrebu. Vypínač od výrobcu SEZ s kontrolkou.

Existujú tiež vypínače a zásuvky s vyšším krytím IP44, ktoré máme taktiež v ponuke. Rozdelenie je také isté, ako pri klasických vypínačoch a zásuvkách.

K vypínačom je samozrejme nutné dokúpiť rámiky.

Neviete si rady? Stále neviete, aké vypínače si vybrať? Neviete si rady, ako si správne vybrať vypínač do vášho domu či bytu? Na záver by sme dodali už len toľko, že ak si nie ste istý správnym výberom vypínačov, neváhajte nás kontaktovať. Pri zháňaní vypínačov s požadovanou funkciou, navyše v dizajne, ktorý by sa hodil do vášho interiéru, sa môžete inšpirovať v katalógu pre domové elektroinštalácie od ABB.
