Elektrické rozvádzače a rozvodnice: Komplexný sprievodca zapojením a výberom

Správne zapojenie rozvádzača je kľúčovým prvkom každej elektroinštalácie - ovplyvňuje bezpečnosť, spoľahlivosť aj životnosť celého systému. Ide o centrálny bod, kde sa elektrická energia rozdeľuje do jednotlivých okruhov a zároveň sa zabezpečuje ochrana proti preťaženiu či skratu. Zapojenie rozvádzača je jednou z kľúčových činností pri inštalácii rozvodov elektriny v každom dome, byte, administratívnej alebo priemyselnej budove, ktorá je pripojená k elektrickej sieti.

Nesprávne zapojenie rozvádzača môže viesť k vážnym poruchám, poškodeniu spotrebičov alebo dokonca k požiaru. Neodborná inštalácia môže viesť k rôznym problémom, od nesprávneho fungovania elektrických zariadení až po vážne bezpečnostné riziká, ako sú elektrické požiare alebo úrazy elektrickým prúdom. Naopak, kvalitné zapojenie rozvádzača zabezpečí, že pri poruche sa vypne iba konkrétny okruh, a nie celý objekt. To je veľká výhoda najmä v rodinných domoch, kde je elektroinštalácia rozsiahlejšia.

Čo je rozvádzač a rozvodnica a aký je medzi nimi rozdiel?

Rozvádzač je zariadenie, ktoré slúži na rozdelenie elektrickej energie do jednotlivých okruhov v domácnosti alebo objekte. Obsahuje hlavný istič, prúdové chrániče, ističe jednotlivých vetiev a často aj ďalšie ochranné prvky. Rozvodné skrine sú srdcom vašej elektrickej inštalácie a poskytujú všetko, čo potrebujete pre organizovanú a bezpečnú distribúciu elektrickej energie vo vašom dome alebo firme. Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v dome, byte, priemyselnej budove, výrobnej hale alebo akejkoľvek inej budove nemohli fungovať bezpečne. Predstavuje akési centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov a zariadení v budove.

Je dôležité rozlíšiť medzi pojmami "rozvádzač" a "rozvodnica". Zariadenie musí spĺňať stanovené normy a predpisy a zhotovuje ho výrobca. S elektromerovým rozvádzačom by navyše mala manipulovať len oprávnená osoba s príslušným vzdelaním alebo osvedčením. Rozvodnica je na druhej strane jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Navyše platí, že k takémuto zariadeniu a jeho obsluhe má prístup bežne aj laik bez potrebného osvedčenia a dokáže v prípade potreby napríklad odstaviť nejaký obvod.

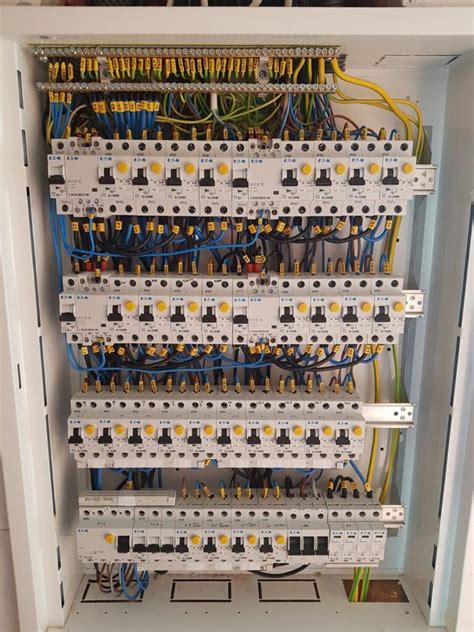

Základné komponenty elektrického rozvádzača a ich funkcie

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko majú svoju funkciu. Taktiež sa od nich odvádza kapacita/veľkosť elektrického rozvádzača.

• Kryt a skrinka: Vyrobené z odolných materiálov, ako je oceľ alebo plast, slúžia na ochranu vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou.
• Prípojnica (DIN lišta): Je lišta, nosný prvok pre všetky elektrické rozvody v rozvádzači, na ktorú sa nacvakávajú ističe, prúdové chrániče a podobné modulárne prvky.
• Ističe: Sú kľúčovými ochrannými prvkami, ktoré chránia obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a zariadení. V ponuke nájdeme napríklad jednopólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B, ktorý je najpoužívanejší pre istenie zásuvkových obvodov v domácnostiach a kanceláriách. Pre trojfázové obvody sa používa trojpólový istič.
• Prúdové chrániče (RCCB): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v kábloch a v prípade zistenia nebezpečného rozdielu prúd odpoja. Bežné sú 4-pólové prúdové chrániče pre trojfázové obvody s citlivosťou 30 mA, ktoré zabezpečujú vysokú úroveň bezpečnosti v trojfázových systémoch.
• Zvodiče prepätia: Sú ďalším dôležitým bezpečnostným prvkom. Tie sú súčasťou komplexnej ochrany pred bleskom a prepätím, do ktorej patrí aj kvalitné uzemnenie. Prepäťová ochrana je funkcia napájacieho zdroja, ktorá vypne zdroj alebo uzavrie výstup, ak napätie prekročí určitú úroveň.
• Hlavný vypínač: Medzi dôležité elektroinštalačné prvky patrí aj modulárny hlavný vypínač, ktorý slúži na odstavenie elektroinštalácie pri problémoch, kontrole či údržbe. Hlavný istič sa v nových domoch nachádza v elektromerovom rozvádzači a dávať do rozvodnice ďalší istič nemá význam.
• Svorkovnice a prepojovacie lišty: Slúžia na organizáciu a distribúciu elektrických vodičov. Príkladom je jednopólový rozbočovací mostík N-7CZ v modrej farbe, ktorý slúži na rozdelenie neutrálneho vodiča (N) a obsahuje 7 skrutkových svoriek pre vodiče do 16 mm². Trojpólová prepojovacia lišta (hrebeň) typu vidlička (U) s prierezom 10 mm² a menovitým prúdom 63 A má dĺžku 10 mm², čo zodpovedá 12 modulom.
• Ďalšie komponenty: Okrem uvedených môžete v útrobách rozvádzača nájsť poistky, spínače, transformátory, meniče napätia alebo rôzne automatizačné moduly. Príkladom je modul zvončeka, ktorý sa nacvakne na DIN lištu podobne ako istič. Univerzálna biela krycia lišta (záslepka) ADS 12W slúži na zakrytie nevyužitých modulových výrezov v elektrických rozvádzačoch, čím prispieva k estetickému vzhľadu a ochrane.

Typy a výber rozvádzačov

Typy a prevedenia rozvádzačov sa líšia podľa materiálu: plastové sú ľahké a cenovo dostupné, kovové odolnejšie a poskytujú lepšiu ochranu, zatiaľ čo extra odolné oceľové sú ideálne pre náročné prevádzkové podmienky. Najčastejšie sa stretnete s plastom. Pri drahších rozvodniciach nájdete odolnejšie plechové dvierka. Existujú aj celokovové rozvodnice, ale stoja často až 2-krát viac než plastové. Farba rozvodníc je najčastejšie biela, ale stretnete sa aj s inými. Niektoré rozvodnice majú nepriehľadné plastové dvierka, iné zase priehľadné okienko z čistého priehľadného alebo dymového plexiskla. Výhodu majú v tom, že okamžite vidíte, ktorý istič či chránič je „zhodený“ bez toho, aby ste skrinku museli otvoriť.

Dôležitým parametrom je aj spôsob montáže. Ponúkame tiež zápustné rozvodnice, ktoré sú k dispozícii pre murované aj sadrokartónové steny. Tieto rozvodnice sú dostupné v 1- až 4-radovom dizajne, pričom ich rám a dvere sú vyrobené z oceľového plechu potiahnutého farbou. Dostupné sú dva druhy rámov: plochý alebo vysoký. Naše 3- alebo 4-radové rozvodnice sú určené buď do murovanej steny alebo do sadrokartónovej steny. Dôležitou vlastnosťou niektorých modelov je, že ich dvere obsahujú výrezy pre priepustnosť WiFi signálu, čo je praktické v moderných domácnostiach. Rozvodnice sú vybavené jednou alebo dvomi montážnymi lištami 12+2TE, vo vrchnej časti. Perforovaný montážny panel slúži pre aktívne a pasívne multimediálne prvky. Niektoré balenia obsahujú držiak zariadení a dvojitú zásuvku.

Trieda krytia IP hovorí o tom, ako je rozvodná skrinka odolná voči vniknutiu cudzích predmetov a vody. Pri výbere vhodnej rozvodnej skrinky do exteriéru je potrebné zohľadniť náročnejšie prostredie alebo riziko mechanického poškodenia. Samozrejmosťou je vyššia trieda krytia - najmenej IP44, ktorá zabezpečí odolnosť na nechránenej stavbe. Staveniskové rozvádzače bývajú prevažne v prenosnom vyhotovení so stupňom krytia minimálne IP43, po otvorení dverí IP21.

Špeciálne typy rozvádzačov

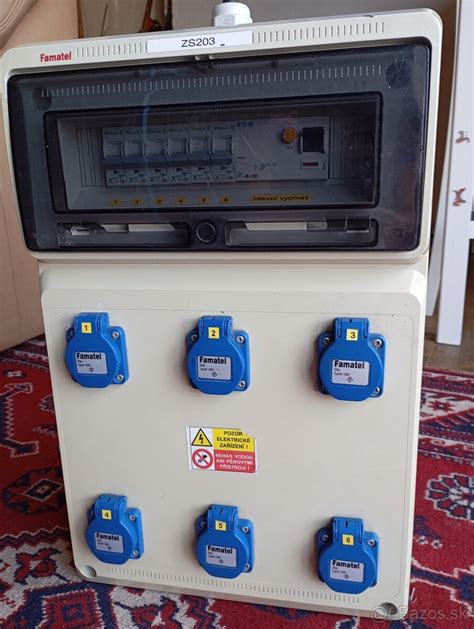

• Staveniskové rozvádzače: Sú neoddeliteľnou súčasťou každej stavby, pretože poskytujú napájanie pre elektrické zariadenia. Mali by obsahovať ističe, prúdový chránič a jasne viditeľný hlavný vypínač pre prípad núdze. Všetky zásuvky v zásuvkovom staveniskovom rozvádzači musí chrániť prúdový chránič. Vypínač v staveniskovom rozvádzači musí byť uzamykateľný vo vypnutej polohe. Do staveniskového rozvádzača môžu mať prístup len osoby s odbornou elektrotechnickou spôsobilosťou.
• Elektromerové rozvádzače: Sú spolu s prípojkovou skrinkou súčasťou elektrickej prípojky. V rámci rozvádzača vám vybraný dodávateľ elektriny osadí elektromer.
• Pillierové voľne stojace rozvodné káblové skrine: Umiestňujú sa na vhodne upravené základy a prístup do nich majú len osoby s odbornou elektrotechnickou spôsobilosťou. Slúžia na koncové alebo priebežné pripojenie zemných káblov rozvodnej siete.
• Prípojkové skrine: Prípojkové skrine SP, SPP a izolačné prípojkové skrine IPS sú určené na umiestnenie na betónový stĺp do prierezu káblov 35 mm2. Slúžia na koncové pripojenie káblovej rozvodnej siete a na istenie prívodného vedenia z prívodného vedenia z prípojky k odbernému miestu.

Plánovanie a dimenzovanie rozvodnej skrinky

Najdôležitejším parametrom rozvodnice je veľkosť. Tá sa odvíja od počtu pozícií pre moduly, ktoré do nej môžete osadiť. Platí, že 1 pozícia = 1 jednofázový (jednopólový) istič. Keď budete vyberať rozvodnicu podľa počtu pozícií, nezabudnite na dostatočnú rezervu. Odporúčame aspoň 30 %, ale ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý.

Správne dimenzovanie rozvádzačovej skrine je kľúčové pre jej bezpečnú prevádzku. Pred inštaláciou je potrebné určiť celkový výkon elektrických zariadení, ktoré budú na rozvádzačovú skriňu napojené. Okruhmi myslíme zásuvkové, svetelné či samostatné okruhy pre spotrebiče nad 2 000 W (tak kážu normy) atď. Samozrejme, na jednom okruhu môžete mať viac svietidiel a viac vypínačov. Konkrétne zásuviek povoľuje norma 10 (áno, aj dvojzásuvku počíta ako jednu). Zvlášť tak, aby sa vám nestalo, že pri jednej prasknutej žiarovke vám zhasne celý dom, alebo pri probléme s jedným spotrebičom vypadnú všetky ďalšie v dome.

Odporúčané dimenzovanie okruhov a prúdových chráničov

Jeden prúdový chránič pre celý dom je zvyčajne nevhodný. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. Navrhnite prepäťové ochrany (SPD typu 1/2/3) podľa typu pripojenia a bleskovej ochrany objektu. Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič.

Príklad zapojenia okruhov a odporúčaných ističov:

1. Zásuvkové okruhy: Používa sa kábel CYKY-J 3×2,5 v kombinácii so 16 A ističom.
2. Svetelné okruhy: Používa sa kábel CYKY-J 3×1,5 v kombinácii s 10 A ističom.
3. Samostatné okruhy pre spotrebiče nad 2 000 W: Napríklad rúra, varná platňa, umývačka riadu, práčka, sušička, klimatizácia alebo indukčná varná doska vyžadujú vlastný okruh.

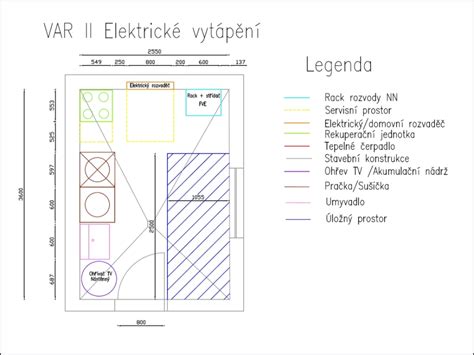

Optimálne umiestnenie elektrického rozvádzača

V prípade modulárnej rozvodnice/ističovej skrinky v rámci bytu alebo domu platia pravidlá, ako napríklad umiestnenie do ľahko prístupnej miestnosti, s priestorom minimálne 80 centimetrov okolo rozvodnice. Taktiež by sa toto zariadenie nemalo nachádzať na schodisku alebo niekde vo vstavanej skrini. Mnohým ľuďom prekáža vzhľad elektrických rozvodníc natoľko, že ich ukrývajú pred zrakom do vstavaných skríň a iných kreácií. Z bezpečnostných dôvodov to však nie je dobrý nápad. Okolo rozvodnice by mal voľne prúdiť vzduch kvôli chladeniu, okolie by malo byť nehorľavé (čo drevo skrine, šaty či krabice v nej určite nespĺňajú) a mali by ste k nej mať jednoduchý a rýchly prístup, keby niečo. Neukrývajte rozvodnicu, radšej si priplaťte pár eur za takú, za ktorú sa nebudete hanbiť pred sebou ani pred návštevami.

Rozvádzačová skriňa by mala byť umiestnená na ľahko dostupnom mieste, aby bol možný jednoduchý prístup pre údržbu a prípadné opravy. V domácnostiach sa rozvodné skrine často umiestňujú do technických miestností alebo chodieb. Skriňa musí byť umiestnená na mieste, kde nehrozí fyzické poškodenie alebo kontakt s vodou. Rozvádzačová skriňa potrebuje adekvátne chladenie, a to najmä vtedy, keď obsahuje väčší počet ističov a elektrických zariadení.

Čo sa týka elektromerového rozvádzača, ten je spolu s prípojkovou skrinkou súčasťou elektrickej prípojky. V rámci rozvádzača vám vybraný dodávateľ elektriny osadí elektromer. Od elektromerového rozvádzača na hranici pozemku budete viesť kábel (najčastejšie v zemi) do hlavného rozvádzača domu.

Zapojenie rozvádzača krok za krokom: Praktický postup

Samotné zapojenie rozvádzača si vyžaduje presný postup a dodržiavanie bezpečnostných pravidiel. Aj keď ide o odbornú činnosť, je dobré poznať základné kroky.

1. Príprava pred zapojením

Pred samotným zapojením je nevyhnutné mať pripravený projekt elektroinštalácie. Ten určuje počet okruhov, typy ističov a celkové rozloženie rozvádzača. Pri zapojení rozvádzača je dôležité zvoliť kvalitné komponenty - napríklad ističe renomovaných značiek a spoľahlivé prúdové chrániče. Dôležitou súčasťou prípravy je aj bezpečnosť. Pracuje sa s elektrickým napätím, preto musí byť prívod elektriny odpojený a pracovné prostredie zabezpečené. Odporúčame s projektantom prekonzultovať každý detail. Projektom sa totiž nemusíte riadiť do bodky - elektrikár môže navrhnúť lepšie či lacnejšie riešenia. Zmeny oproti pôvodnému projektu sa potom zakreslia do projektu skutočného vyhotovenia, ktorý by už mal odrážať realitu.

2. Samotné zapojenie rozvádzača

Zapojenie rozvádzača začína privedením hlavného napájacieho kábla do rozvádzača. Tento kábel sa napája na hlavný istič, ktorý slúži ako hlavný vypínač celého objektu. Následne elektrikár do rozvodnice urobí otvory (väčšinou sú okienka vylamovacie) v miestach, kade pôjdu káble. Potom si prípadne osadí DIN lišty, ak v rozvodnici nebudú alebo mu nebude vyhovovať ich rozmiestnenie. Následne osadí modulárne prvky a svorkovnice. Všetko prepojí vodičmi (používajú sa lankové s nalisovanými dutinkami).

Nasleduje rozdelenie elektriny na jednotlivé vetvy pomocou ističov. Každý okruh (napríklad zásuvky v kuchyni alebo osvetlenie v obývačke) má vlastný istič. Súčasťou zapojenia rozvádzača je aj inštalácia prúdového chrániča, ktorý chráni pred úrazom elektrickým prúdom. Dôležité je aj správne vedenie vodičov - fáza (L), nulový vodič (N) a ochranný vodič (PE) musia byť zapojené podľa normy. Prehľadné usporiadanie výrazne uľahčuje budúcu údržbu.

3. Inštalácia do steny a pripojenie vodičov

Druhým krokom je osadenie rozvodnice do steny či na stenu (podľa typu). Samozrejme, otvor by ste mali mať vopred vysekaný a káble privedené k rozvodnici. No a posledným krokom je pripojenie vodičov - prívodu a jednotlivých okruhov, prípadne vývodu na podružný rozvádzač (akože menší, ktorý napája napríklad poschodie, garáž a pod.). Káblové trasy by mali byť vedené tak, aby sa minimalizovala možnosť ich poškodenia a aby boli jasne oddelené jednotlivé elektrické obvody.

4. Kontrola a testovanie

Po dokončení zapojenia rozvádzača nasleduje kontrola všetkých spojov a testovanie funkčnosti. Skúša sa, či ističe správne reagujú a či prúdový chránič vypne pri simulovanej poruche. Veľmi dôležité je označenie jednotlivých okruhov - každý istič by mal byť jasne popísaný. Bez nej je zapojenie rozvádzača rizikové a neprehľadné. Na čelný kryt potom elektrikár nalepí nálepky označujúce okruh daného ističa s popisom. A zabudnúť by nemal ani na záslepky čelného krytu na miestach, kde nie sú ističe a ďalšie prvky, ktoré by vyčnievali. Označte jednotlivé rady a prúdové chrániče, ističe a SPD s popisom okruhu. Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá. Jednotlivé prístroje musia byť v rozvodnom zariadení prehľadne a prístupne usporiadané a označené. Spínacie a ochranné prvky majú byť pripojené tak, aby po vypnutí boli ich pohyblivé kontakty vrátane nastaviteľných spúští a relé bez napätia. Ovládacie časti musia mať zreteľné označenie spínacích polôh.

Základná schéma zapojenia a normy

Typická schéma zapojenia rozvádzača obsahuje hlavný prívod elektriny, hlavný istič, prúdový chránič a následne jednotlivé ističe pre jednotlivé okruhy. Tento systém zabezpečuje logické a bezpečné rozdelenie energie. V moderných inštaláciách sa často používa aj prepäťová ochrana, ktorá chráni spotrebiče pred poškodením. Schéma zapojenia rozvádzača obsahuje symboly a označenia vodičov. Fázový vodič (L), nulový vodič (N) a ochranný vodič (PE) majú presne definované funkcie. Porozumenie schéme je kľúčové najmä pri diagnostike problémov alebo rozšírení elektroinštalácie.

Pri zapojení rozvádzača je nutné dodržiavať platné normy (napr. STN). Tie určujú minimálne požiadavky na bezpečnosť a ochranu pred úrazom elektrickým prúdom. Nedodržanie týchto pravidiel môže mať vážne následky - od poškodenia zariadení až po ohrozenie života. Pri inštalácii rozvádzačovej skrine je potrebné dodržiavať platné normy a predpisy, ktoré sa môžu líšiť v závislosti od krajiny a konkrétneho použitia. Napríklad na Slovensku sa používajú normy STN, ktoré určujú požiadavky na bezpečnosť a správne zapojenie elektrických zariadení. Svorky v rozvádzači musia byť umiestnené minimálne 0,2 m nad podlahou. Meracie a indikačné prístroje, ktoré sú sledované obsluhou, nesmú byť umiestnené vyššie ako 2 m nad podlahou. Výrobca musí označiť rozvádzač typovým (výrobným) štítkom. Všetky označenia na rozvodnom zariadení a na jeho častiach musia byť zrozumiteľné a trvanlivé a zosúladené so schémami zapojenia, ktoré sú dodané spolu s rozvádzačom.

Zapojenie rozvádzača v rodinnom dome vs. byte

Zapojenie rozvádzača sa líši podľa typu objektu. Rozdiely sú najmä v rozsahu a zložitosti elektroinštalácie.

Zapojenie rozvádzača v rodinnom dome

Zapojenie rozvádzača v rodinnom dome je zvyčajne komplexnejšie. Obsahuje viac okruhov - napríklad pre garáž, záhradu, kúrenie alebo bazén. Vyžaduje sa aj vyšší výkon a často aj viacero prúdových chráničov. Dôležitá je aj rezerva do budúcnosti, napríklad pre fotovoltiku alebo elektromobil. Pri výbere rozvodnice myslite na rezervu radov a modulov. Odporúčame aspoň 30 % rezervu, pri plánovanom rozšírení aj 50 %.

Zapojenie rozvádzača v byte

Zapojenie rozvádzača v byte je jednoduchšie, keďže ide o menší počet okruhov. Najčastejšie ide o zásuvky, osvetlenie a niekoľko špeciálnych spotrebičov. Aj napriek menšiemu rozsahu je dôležité dodržať správnu schéma zapojenia rozvádzača a použiť kvalitné ochranné prvky.

Rozdiely, ktoré netreba podceniť

Hlavné rozdiely medzi zapojením v byte a dome spočívajú v počte okruhov, dimenzovaní a nárokoch na výkon. Zapojenie rozvádzača v rodinnom dome si vyžaduje detailnejšie plánovanie a vyššiu odbornosť. Prízemné a menšie poschodové domy mávajú jeden rozvádzač (rozvodnicu). V nich budú len ističe a prvky pre dané poschodie či časť domu.

Pokročilé funkcie a ďalšie aspekty elektroinštalácie

Slaboprúdové rozvody sú v dnešnej dobe už často súčasťou zapojenia rozvádzača. Tieto rozvody slúžia na napájanie spotrebičov ako sú napríklad alarmy, kamery, domáce automatizácie, inteligentná domácnosť a ďalšie. Odborné zapojenie slaboprúdových rozvodov je dôležité pre správne fungovanie týchto spotrebičov a pre zabezpečenie bezpečnosti v dome. Pozor, slaboprúdové káble nemôžete uložiť priamo pod omietku (nemajú na to vhodnú izoláciu), musíte použiť chráničku.

Inteligentné individuálne riešenia moderných domácich technológií zvyšujú komfort bývania aj bezpečnosť. S WiFi nikdy nedosiahnete také spoľahlivé pripojenie ako cez kábel. Svoje rozvody bude potrebovať aj alarm (používajú sa 4-žilové slaboprúdové káble, prípadne takisto FTP káble). A nevynechajte ani na rozvody TV či satelitného signálu, videosignálu (napr. IP kamera, videovrátnik) a iné dátové rozvody pre internet či telefón.

Elektrické vykurovanie a fotovoltika

Elektrická energia sa čoraz viac stáva nízkouhlíkovou formou vykurovania. Naši elektrikári majú skúsenosti s inštaláciou rôznych elektrických vykurovacích systémov. Podlahové vykurovanie je účinný a nákladovo efektívny spôsob kúrenia a oproti radiátorom ponúka mnoho výhod.

Fotovoltika sa stáva za posledné roky čoraz dostupnejšou, keďže panely a ďalšie komponenty výrazne zlacneli. Vedľa meniča bude malý fotovoltický rozvádzač (rozvodná skrinka), ktorý bude s meničom prepojený. Zo skrinky zároveň povedú do hlavného rozvádzača domu 2 silové káble, minimálne 1 FTP kábel a uzemňovací žltozelený vodič (ten môže ísť aj k uzemňovacej svorke, ak je bližšie ako rozvádzač).

Uzemnenie a bleskozvod

Bleskozvod je ochranný systém a je veľmi dôležité, aby jeho inštaláciu vykonávali technicky kvalifikovaní pracovníci podľa projektu, ktorý vyhotoví projektant podľa najnovších platných noriem STN. Elektrikára budete potrebovať už pri betónovaní základov. Do základov uloží základový zemnič, ktorý sa zaleje betónom. Zo základov elektrikár vyvedie vývody, na ktoré neskôr napojí jednotlivé zvody bleskozvodu. Takisto vyvedie vývod pre pripojenie hlavnej uzemňovacej svorkovnice (HUS). Ak uzemnenie v základoch chýba, nie je ešte nič stratené. Dá sa vytvoriť aj okolo domu, zemniacimi tyčami alebo inými prvkami.

Kedy si zavolať odborníka: Projekt a revízia

Ak nemáte skúsenosti, zapojenie rozvádzača by ste mali prenechať odborníkovi. Platí to najmä pri zložitejších inštaláciách alebo pri zapojení rozvádzača v rodinnom dome. Je dôležité zdôrazniť, že zapojenie rozvádzača by malo byť vykonávané iba odborným pracovníkom s dostatočnými skúsenosťami a kvalifikáciou v oblasti elektrotechniky. Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením.

Realizáciu elektroinštalácie určuje projektová dokumentácia, ktorú vypracúva projektant s elektrotechnickým vzdelaním a príslušným osvedčením na projektovanie špeciálnych elektrotechnických zariadení. Elektro projektant je odborník, ktorý sa špecializuje na navrhovanie a plánovanie elektrických rozvodov. Jeho úlohou je navrhnúť elektrický systém, ktorý bude bezpečný, spoľahlivý a v súlade s technickými normami a štandardmi. Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Kontaktujte projektanta alebo elektrikára, ktorý vaše predstavy zrealizuje.

Revízia elektroinštalácie

Samozrejme, elektroinštalácia vrátane zapojenia rozvodnice by mala byť ukončená revíziou (prvou odbornou prehliadkou a odbornou skúškou). Revízia elektriny je dôležitým opatrením pre zabezpečenie bezpečnosti a spoľahlivosti elektrických rozvodov v domácnosti. Jej cieľom je kontrola a skontrolovanie stavu elektrických rozvodov. Odborník zabezpečí aj revíziu, ktorá je často potrebná pri kolaudácii. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu.
