Projekt elektroinštalácie pre moderný domov: Bezpečnosť a funkčnosť

Elektroinštalácia v dome nezačína ťahaním káblov ani montážou vypínačov. Všetko sa začne vypracovaním projektu - podrobnou technickou dokumentáciou, ktorá definuje každú súčasť elektrickej siete vášho budúceho domova.

Úvod do elektroinštalácie

Dôležitosť správneho návrhu a realizácie elektroinštalácie nemožno podceňovať, pretože ide o základ bezpečnosti a funkčnosti každého obytného priestoru.

Prečo je projekt elektroinštalácie kľúčový

Projekt (schéma) elektroinštalácie domu je srdcom každej bezpečnej a spoľahlivej elektrickej inštalácie. Je to dokument, bez ktorého sa žiadna rekonštrukcia ani novostavba elektroinštalácie nezaobíde. Poskytuje jasný návod, aké materiály potrebujete, ako jednotlivé okruhy viesť a ako zabezpečiť súlad s platnými normami.

Kto smie vykonávať práce s elektroinštaláciami

Je potrebné zdôrazniť, že akékoľvek práce s elektrickými rozvodmi, návrhmi a realizáciami môžu robiť iba odborne spôsobilé osoby. Pri návrhu je to predovšetkým projektant - autorizovaný stavebný inžinier v kategórii inžinier pre technické, technologické a energetické vybavenie stavieb. Potom je to realizátor návrhu, elektroinštalatér alebo firma, ktorá sa zaoberá elektroinštaláciami. Ďalej sa postupuje podľa projektu. Elektroinštalácia je nebezpečná práca a môže ju vykonávať len oprávnená a odborne vyučená osoba.

Zodpovednosti a profesie v elektroinštalácii

Čo je projekt elektroinštalácie a jeho účel

Definícia projektu

Projekt elektroinštalácie (často nazývaný aj „schéma elektroinštalácie“) je súbor technických výkresov, popisov a tabuliek, ktoré detailne stanovujú:

  • Rozloženie elektrických okruhov v dome (osvetlenie, zásuvky, silnoprúdové spotrebiče).
  • Umiestnenie všetkých prístrojov - vývodov, zásuviek, vypínačov, svetiel.
  • Konfiguráciu a umiestnenie rozvodnice, ističov, prepäťových ochrán a uzemnenia.
  • Prehľad použitého materiálu a jeho parametre (priemery káblov, typy ističov, počet modulov v rozvodnici).

Projekt predstavuje “modrú knižku” pre realizačný tím, dodávateľov a revízne orgány - bez neho nie je možné bezpečne, zákonne ani ekonomicky vykonať elektroinštaláciu.

Hlavné účely projektovej dokumentácie

Hlavné účely projektovej dokumentácie sú:

  • Zabezpečiť bezpečnosť a súlad s normami: Projekt definuje, aké materiály a prístupy sa použijú, aby sa minimalizovalo riziko skratu, požiaru či úrazu elektrickým prúdom.
  • Zjednodušiť realizáciu: Dodávateľom a elektrikárom poskytuje jasný návod, kde a ako viesť káble, aké ističe použiť a ako zapojiť jednotlivé okruhy.
  • Optimalizovať náklady: Vypočíta presné množstvo materiálu, čím sa zabráni nadbytočným nákupom aj nedostatkom na stavbe.
  • Uľahčiť budúcu údržbu a rozšírenie: Jasné výkresy a popisy umožňujú neskoršie bezpečné rozšírenie alebo údržbu systému bez zbytočného hľadania a rizika poškodenia.
  • Získať povolenia a revízie: Úrady či revizní technici vyžadujú projekt pred vydaním kolaudačného súhlasu či revízneho protokolu.

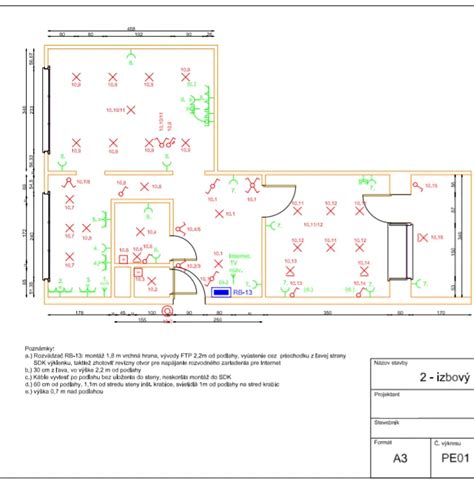

Schéma elektroinštalácie domu

Ako projekt elektroinštalácie vyzerá

Kľúčové časti projektu

Typický projekt elektroinštalácie obsahuje viacero dielčích častí:

  • Pôdorysové výkresy: Zobrazenie všetkých miestností s označenými pozíciami zásuviek, vypínačov a svetiel. Vykreslené trasy vedení (kabeláže) medzi rozvádzačom a jednotlivými vývodmi.
  • Schéma rozvádzača: Grafické znázornenie modulov (ističe, RCD, prepäťová ochrana) v rámci rozvodnice. Popisky, aké prúdové a charakteristiky má každý istič a aké okruhy chráni.
  • Jednopólové schémy okruhov: Detailné zapojenie fázového, nulového a ochranného vodiča pre každý okruh. Označenie typov a počtu žíl, priemeru vodičov a spôsobilosti použitia (v stenách, pod omietkou, vo vonkajšej lište).
  • Tabuľky materiálu (BOM): Vyčíslenie množstva a typov káblov (napr. 3 × CYKY 3×2,5 mm² pre zásuvky). Počet a typ ističov (B16, C10, A30 RCD). Ďalšie prvky (zásuvky, vypínače, svorkovnice, rozvodnica s rezervou modulov).
  • Popisné časti: Odsek o použitých normách a technických požiadavkách (STN, IEC). Inštruktážne texty pre elektrikárov: bezpečnostné postupy, návod na merania po montáži.

Kto projekt vyhotovuje

Projekt vyhotovuje certifikovaný projektant elektroinštalácií: Osoba so zodpovedajúcim vzdelaním a oprávnením, zvyčajne elektroinžinier alebo technik. Projektant konzultuje detaily ochranných prvkov s revíznym technikom, ktorý nakoniec vykoná revíziu inštalácie. Projekt môže vyžadovať schválenie miestneho stavebného úradu v rámci stavebného povolenia.

Projektant preberá zodpovednosť za to, že schéma zodpovedá legislatíve a normám, a zabezpečuje aj zakreslenie správnych bezpečnostných značiek a upozornení.

Základy elektrického zapojenia

Normy a legislatíva v elektroinštalácii

Pri projekte musia byť dodržané najmä:

  • STN 33 2000-4 (elektroinštalácie vnútorných rozvodov)
  • IEC 60364 (medzinárodné normy pre elektroinštalácie)
  • STN 33 2130 (ochrana pred úrazom elektrickým prúdom)
  • STN 34 1390 (bleskozvodové zariadenia, ak sú súčasťou projektu)

Projektant do dokumentácie vždy zaznamená odkazy na jednotlivé normy a ich body, aby bola pri revíziách jednoznačná zodpovednosť za dodržanie legislatívy. Mnohé faktory elektroinštalácie predpisuje norma, no niektoré vie investor ovplyvniť.

Konfigurácia a komponenty elektroinštalácie

Hlavný istič a rozvádzač

Pre rodinné domy sa podľa veľkosti a inštalovaného výkonu najčastejšie používa istič 25 A. V dome alebo v byte je nainštalovaný najčastejšie modulárny rozvádzač vo vyhotovení na stenu alebo pod omietku, ktorý sa na Slovensku predáva napríklad pod obchodným názvom Minipragma. Rozvádzač je s elektromerovým rozvádzačom spojený káblom, ktorý sa dimenzuje na hodnotu ističa v elektromerovom rozvádzači. Napríklad pre 25 A istič to môže byť kábel CYKY 5 x 10 mm2.

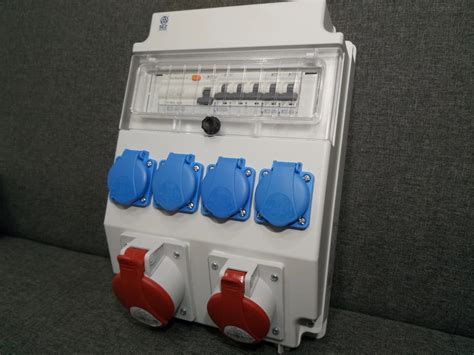

Modulárny rozvádzač s ističmi

Typy sústav

V súčasnosti sa rodinné domy a byty navrhujú na trojvodičovú sústavu TNS (1 x 230 V), respektíve päťvodičovú sústavu TNS (3 x 230/400 V, rodinné domy alebo byty s elektrickou varnou doskou).

Ističe a prúdové chrániče

Z elektrických zariadení používaných v domácnostiach sa najčastejšie stretneme s ističmi. Na zásuvkové obvody sa používajú jednopólové ističe s menovitým prúdom 16 A a vypínacou charakteristikou B. Na svetelné obvody sa používajú ističe s menovitým prúdom 10 A. Problematiku použitia prúdového chrániča opisuje norma.

Pre všetky zásuvkové obvody, ktoré končia vo vlhkom prostredí, alebo ak je zásuvka vyvedená do vonkajšieho prostredia (napríklad na fasádu), použije sa prúdový chránič. Odporúčame použiť prúdový chránič nielen na tieto zásuvkové obvody, ale aj na svetelné obvody. Je to finančne náročnejšie, pretože sa všade použijú tri vodiče, ale vzhľadom na bezpečnosť, ktorú poskytujú sa to určite oplatí. Norma predpisuje jeden chránič s hodnotou rozdielového prúdu 30 mA (chráni zdravie osoby), no môže sa ich použiť aj viac. Opäť je to len otázka komfortu. V prípade zaúčinkovania chrániča sa vypínajú všetky obvody. Pri použití viacerých chráničov obvody vypínajú oddelene. Dobre je namontovať všetky prvky (ističe, rozvádzač, prúdové chrániče) jedného výrobcu, ktoré sú testované pri vzájomnom spolupôsobení a vypínajú sa v takom poradí, aké je potrebné.

Prepäťová ochrana

Tento ochranný prvok sa používa čoraz častejšie, pretože domácnosti sú vybavené mnohými elektronickými prístrojmi citlivými na prepätie. Veľké prepätie môže vzniknúť v elektrickom obvode, ak do bleskozvodu nášho domu (alebo v jeho blízkosti) udrie blesk. Napätie sa zvedie do zeme, vzniká veľký prúd, ktorého časť sa cez uzemnenie môže dostať do zásuviek. Elektroinštalácii blesky nejako zvlášť ublížiť nemôžu, no môžu poškodiť spotrebiče pripojené na ňu. Všetky prístroje, ktoré máme pripojené v pohotovostnom režime, a je ich naozaj dosť, sa môžu poškodiť prepätím blesku.

Preto odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači napríklad zvodič PRF1 12,5r. Ten ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA.

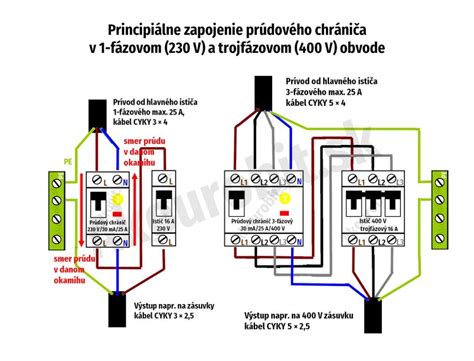

Schéma zapojenia prepäťovej ochrany

Kabeláž a vodiče

Pre správnu funkčnosť a bezpečnosť inštalácie je dôležité správne dimenzovanie káblov. Na svetelné okruhy sa používajú vodiče 3 x 1,5 mm2. Na zásuvkové okruhy vedené v inštalačných rúrkach sa môžu použiť samostatné vodiče 3 x CY 2,5 mm2 alebo káble CYKY 3 x 2,5 mm2. Kábel spájajúci rozvádzač s elektromerovým rozvádzačom, napríklad pre 25 A istič, môže byť kábel CYKY 5 x 10 mm2.

Pre lepšiu prehľadnosť o použitých materiáloch a ich parametroch prinášame nasledujúcu tabuľku:

Typ obvodu Menovitý prúd ističa Typ kábla/vodiča Prierez vodiča Počet zásuviek/vývodov (max) Použitie prúdového chrániča
Hlavný prívod (dom) 25 A CYKY 5 x 10 mm2 - Áno (hlavný chránič)
Svetelné obvody 10 A 3 x CY / CYKY 3 x 1,5 mm2 - Odporúčané
Zásuvkové obvody (štandardné) 16 A (char. B) 3 x CY / CYKY 3 x 2,5 mm2 10 Povinné vo vlhkom prostredí/exteriér, inak odporúčané
Špecifické spotrebiče (kotol, práčka, atď.) Podľa spotrebiča 3 x CY / CYKY Podľa spotrebiča 1 (samostatný) Podľa predpisov (práčka) / Odporúčané

Návrh osvetlenia a zásuviek

Osvetlenie a vypínače

Projektant predpíše na izbu osvetlenie a vypínač, no užívateľ (majiteľ rodinného domu alebo bytu) si môže povedať, kde to svetlo bude, či bude len jedno alebo viacero svietidiel, kde bude vypínač, či ho chce ovládať iba z jedného miesta alebo z viacerých miest. Umožňujú inteligentnú inštaláciu, kde sa vypínače môžu „učiť", ktoré svietidlo budú zapínať a užívateľovi poskytujú možnosť voľnosti pri zmene rozmiestnenia nábytku. Taktiež umožňujú nastaviť úroveň osvetlenia, a tým vytvoriť náladu, akú práve chceme: napríklad pri stolovaní pridáme viac svetla, alebo pri oddychu svetla uberieme. Niektoré prvky, napríklad stmievače radu Unica, si zapamätajú poslednú nastavenú hodnotu stmievania a pri ďalšom zapnutí sa rozsvietia tak, ako sme ich naposledy nastavili.

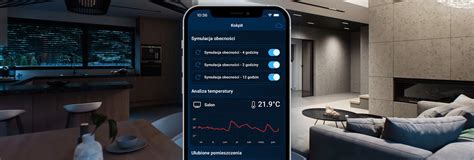

Inteligentné ovládanie osvetlenia

Zásuvky: Plánovanie a bezpečnosť

Zložitejšie je projektovanie zásuviek. Ak sa rozhodneme stretnúť sa s projektantom a ovplyvňovať rozmiestnenie zásuviek, je dobré vždy poznať aj rozloženie nábytku v priestore. Vtedy predídeme neželaným situáciám, keď sa obe zásuvky nachádzajú za skriňou a ďalšie dve sú za posteľou. Aj takú „malichernosť" ako je vysávač je potrebné pripojiť na elektrinu, preto nezabúdajme na návrh zásuviek aj na chodbách a schodiskách. Osvedčilo sa mať jednu zásuvku vždy pri dverách na tej strane, kde je aj vypínač na svetlo.

Bežne sa na jeden zásuvkový obvod zapája 10 zásuviek (myslí sa tým vývod), pričom v obvode môže pretekať maximálny prúd 16 A. V obchodoch nájdeme jednozásuvky (jeden vývod v jednom rámčeku) alebo dvojzásuvky (dva vývody v jednom rámčeku). V prípade, že potrebujeme umiestniť viacero zásuviek vedľa seba alebo pod sebou, použijeme jednozásuvky a viacnásobné rámčeky. Značkoví výrobcovia ponúkajú stovky farebných a materiálových riešení na tento účel.

Kvôli bezpečnosti malých detí odporúčame použiť prístroje s detskými clonkami. Sú to zásuvky, ktorých svorky sú prekryté krytom. Dieťaťu sa nepodarí vložiť predmet do svorky. V zásuvke sú otvory zakryté clonkami, ktoré sa otvoria iba vtedy, ak vkladáme vidlicu, to znamená že sa tlačí na obe clonky naraz. Ak dieťa strká niečo iba do jedného otvoru, clonka sa zasekne a nedôjde ku kontaktu vkladaného predmetu so živou svorkou vnútri zásuvky.

Bezpečné zásuvky s detskými clonkami

Špecifické zásuvky a obvody pre spotrebiče

Počet zásuvkových obvodov je závislý od veľkosti stavby, ale aj od nárokov majiteľa. V obývačke by sme mali venovať pozornosť aj zásuvkám dátovým aj televíznym. Je vždy lepšie mať tieto zásuvky predimenzované ako naopak. Čoraz viac zariadení môže byť pripojených na internet.

Osobitnú pozornosť treba venovať kuchyni a napájaniu spotrebičov v nej. Tu je vhodné rozdeliť zásuvkové obvody na spotrebiče zabudované v kuchynskej linke a na spotrebiče položené na nej. Zabudované spotrebiče ako umývačka riadu, drvič, elektrická rúra, chladnička, mikrovlnná rúra prípadne kávovar a všetko ostatné, čo môže byť vstavané, by malo mať svoju vlastnú zásuvku. Preto je vhodné aj poznať, kde tieto spotrebiče budú umiestnené a pamätať aj na odporúčania výrobcov spotrebičov.

Pozornosť musíme venovať aj zariadeniam, ktoré je vhodné mať pripojené samostatne, napríklad kotol, práčka, chladnička, domáca vodáreň alebo alarm. Napríklad kotlu neprospieva nepredvídané odpojenie od zdroja a opätovné pripojenie. A to sa pri spoločnom okruhu ľahko môže stať - ak sa na niektorej zásuvke uvoľnia kontakty, zhodí sa istič a podobne - potom sú všetky zásuvky nefunkčné. Práčka v kúpeľni musí mať samostatný okruh - podľa predpisov.

Ako projekt určuje potrebu materiálu

Dokumentácia presne vypočíta množstvo a špecifikáciu materiálu:

  • Dĺžka káblov: Na základe vykreslených trás a ich dĺžok (s rezervou zvyčajne +5 %).
  • Priemer vodičov: Podľa prúdového zaťaženia každého okruhu (napr. 1,5 mm² pre osvetlenie, 2,5 mm² pre zásuvky, 4-6 mm² pre silnoprúd).
  • Počet modulov v rozvodnici: Projekt uvádza, koľko modulov bude obsadených (istice + RCD) a koľko rezervných je ponechaných.
  • Doplnkové prvky: Svorkovnice, farebné označovacie pásky, príchytky, pružné hadice, prepäťová ochrana, uzemňovacia tyč a vodiče.

Takýto výpočet zabezpečí, že na stavbe nebude žiadny materiál chýbať-ani zbytočne prebytočný.

Prehľad materiálu pre elektroinštaláciu

Softvér a nástroje na tvorbu projektu

Pre efektívnu prípravu výkresov a tabuliek sú k dispozícii populárne riešenia:

  • QElectroTech - open-source editor pre tvorbu elektrických schém a symbolov.
  • AutoCAD Electrical - profesionálny nástroj so širokou knižnicou elektro symbolov a automatickým generovaním BOM.
  • EPLAN Electric P8 - komplexný BIM-orientovaný softvér pre veľké projekty.
  • SketchUp + pluginy - pre priestorové 3D zobrazenie tras káblov vo veľkých interiéroch.

Všetky tieto nástroje umožňujú šablóny, rýchle vkladanie symbolov a automatické kontroly.

Praktické výstupy a postup kontroly

Výstupy pre realizačný tím

Pre realizačný tím sú najdôležitejšie:

  • Čitateľné pôdorysy s legendou symbolov
  • Schémy zapojenia v rozvodnici
  • Tabuľky materiálu (pre objednávku a kontrolu na stavbe)
  • Postupy meraní a skúšok (kontinuita, izolácia, funkčnosť RCD)

Tieto výstupy slúžia elektrikárom ako presný manuál pri inštalácii i pri následnej revízii.

Postup kontroly a revízie

Dôležité je správne zapojenie inštalácie. Len takto zabezpečíte, že realizácia presne odráža návrh a že inštalácia bude spoľahlivá a bezpečná.

  1. Interná kontrola projektantom - overenie súladu so zadávacími podkladmi a normami.
  2. Zadanie do realizačnej dokumentácie - tlač výkresov, generovanie výkazov materiálu.
  3. Revízne skúšky po montáži - kontrolný merací protokol (kontinuita, izolačný odpor, funkcia RCD).
  4. Vydanie revízneho protokolu - revízny technik potvrdí, že inštalácia zodpovedá projektu a normám.

Výhody dobre spracovaného projektu

Dobre spracovaný projekt elektroinštalácie prináša množstvo výhod:

  • Presné rozpočtovanie - bez rizika neočakávaných nákladov.
  • Rýchla realizácia - jasné návody skracujú čas montáže.
  • Minimálne chyby - jednoznačné výkresy a tabuľky znižujú omyly.
  • Jednoduchá údržba - prehľadná dokumentácia uľahčí servis aj po rokoch.
  • Možnosť rozšírenia - projektant už na začiatku zabezpečí rezervy pre budúce úpravy.
