Elektroinštalácia v Akustických Stenách: Bezpečné a Efektívne Riešenia pre Tiché Bývanie

Súčasní investori požadujú vysoký komfort prostredia, ktoré nie je zaťažené hlukom zo susediacich bytov. Stavebná akustika sa preto dostáva do popredia záujmu spolu s úsporami energií. Podstatný vplyv na výsledné vlastnosti zvukovoizolačných stien v stavbe má aj ich oslabenie rôznymi vedeniami, preto treba tieto detaily riešiť s maximálnou starostlivosťou. Akýkoľvek zásah do akustických stien môže spôsobiť vznik tzv. akustických mostov, ktoré spôsobujú nepriamy prenos zvuku. Ideálne je, ak sa takýmto oslabeniam možno vyhnúť. Väčšinou to však nie je úplne možné, preto je potrebné tieto zásahy v maximálnej možnej miere minimalizovať.

Základné Princípy Akustických Stien a Zvukovej Izolácie

Akustické tehly Porotherm AKU dosahujú vďaka vyššej objemovej hmotnosti a špeciálnemu tvaru výborné zvukovoizolačné a tepelnoakumulačné vlastnosti. Spájajú v sebe niekoľko výhod. S pomocou týchto špeciálnych výrobkov možno splniť prísne požiadavky na zvukovoizolačné vlastnosti medzibytových deliacich stien v bytových domoch alebo v radových domoch. Tu je však potrebné deliace steny riešiť už ako dvojité s medzerou vyplnenou akustickou izoláciou. Prvý rad akustických tehál sa zakladá zásadne na vhodnú zvukovoizolačnú podložku, ktorou môžu byť ťažké asfaltové pásy. Šírka pásov má byť približne o 40 mm väčšia ako navrhovaná šírka akustickej steny.

Na murovanie akustických deliacich stien je vhodné používať malty s vysokou objemovou hmotnosťou, minimálne 1 650 kg/m³. Ložné škáry je potrebné úplne premaltovať od jedného líca k lícu muriva, aby v škárach nezostávali vzduchové dutiny a otvory, ktorými sa môže zvuk šíriť bez väčšieho odporu. Malta sa za žiadnych okolností nesmie nanášať v pruhoch s vynechaním vzduchových medzier.

Akustické parametre medzibytových konštrukcií sú v praxi hodnotené prostredníctvom stavebnej vzduchovej nepriezvučnosti, ktorá vyjadruje rozdiel intenzity zvuku medzi vysielacou a prijímacou miestnosťou. Tento parameter je definovaný vzťahom R´w = Rw - k₁, kde R´w predstavuje stavebnú nepriezvučnosť konštrukcie, Rw laboratórnu nepriezvučnosť a k1 korekciu na vedľajšie cesty prenosu zvuku. Pre medzibytové steny stanovuje norma minimálnu hodnotu R´w = 53 dB. Z hľadiska akustickej izolácie je kľúčovým parametrom plošná hmotnosť konštrukcie - vyššia hmotnosť spravidla znamená lepšie izolačné schopnosti. Aby medzibytové steny fungovali správne, je nevyhnutné dodržať predpísanú skladbu konštrukcie, najmä použitie obojstrannej omietky v hrúbke 15 mm VPC. Rovnako dôležité je použitie kvalitných, laboratórne overených výrobkov a dodržanie technologických postupov murovania - správna hrúbka škár, použitie predpísanej malty či korektné prevedenie detailov pri nenosných stenách pod stropom.

Izolácia z Kamennej Vlny pre Akustické Steny

Izoláciou priečok kamennou vlnou ROCKWOOL nielen odhlučníme miestnosti, ale zároveň zvyšujeme požiarnu bezpečnosť celej budovy. Dosky z kamennej vlny pre izoláciu priečok ROCKTON PREMIUM, SUPERROCK PREMIUM, ROCKTON SUPER, SUPERROCK a ROCKMIN PLUS sú nehorľavé materiály. Kamenná vlna vďaka štruktúre vlákien výborne pohlcuje zvuk a obmedzuje prenos hluku. Významne zvyšuje celkovú vzduchovú nepriezvučnosť steny. Vyššia objemová hmotnosť (hustota) dosiek z kamennej vlny umožňuje použitie týchto produktov v protipožiarnych systémových konštrukciách. Vyššia hustota izolácií z kamennej vlny zaistí lepší stupeň požiarnej ochrany konštrukcií.

Pri sadrokartónových priečkach odporúčame vyplniť kamennou vlnou celý priestor priečky. Pri použití izolácií s vyššou objemovou hmotnosťou nedôjde k zosunutiu izolačnej výplne, ktoré môže nastať pri použití veľmi ľahkých a mäkkých izolácií. Izolácie z kamennej vlny ROCKWOOL majú väčšiu hustotu vlákien v porovnaní s ľahkými izoláciami. Dosky z kamennej vlny sú tvarovo stále a pružné. V priečke nezosadajú, zachovávajú svoju hrúbku aj tvar, nedeformujú sa, priestor priečky vyplnia naplno. Nevznikajú tak škáry a netvoria sa tepelné ani akustické mosty.

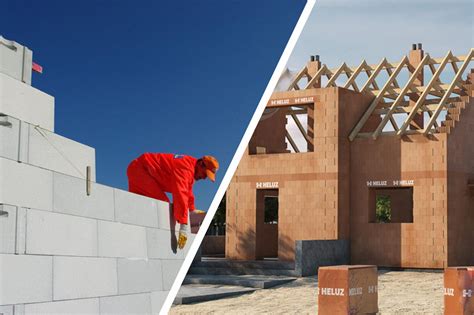

Porovnanie Akustických Vlastností Murovacích Materiálov

Pre projektantov a stavebníkov je dôležité mať nástroj na rozhodovanie pri výbere muriva. Nasledujúca tabuľka a graf porovnávajú akustické vlastnosti tehly, pórobetónu a betónových tvárnic podľa normy STN EN ISO 717-1 a STN 73 0532-2:2024. Hodnoty vychádzajú z laboratórnych skúšok výrobcov a reálnych meraní in-situ.

Tabuľka: Porovnanie stavebnej vzduchovej nepriezvučnosti (R'w) vybraných murovacích materiálov

Poznámka: Hodnoty stavebnej nepriezvučnosti (R'w) sú orientačné a závisia od mnohých faktorov, vrátane kvality realizácie a vedľajších ciest prenosu zvuku. Normy odporúčajú pre medzibytové steny R’w ≥ 53 dB.

Z grafu a tabuľky vyplýva, že pórobetón pri hrúbke 300 mm dosahuje iba 42-45 dB, čo je pod minimálnym normovým limitom 53 dB pre medzibytové steny. Tehla pri hrúbke 300 mm spĺňa normu s rezervou, zatiaľ čo betónové tvárnice poskytujú ešte vyššiu ochranu (55-57 dB). Pre prax z toho vyplýva, že pórobetón treba doplniť predsadenými stenami, zatiaľ čo betón a tehla vyhovujú už samostatne. Pri výbere muriva sa nesústreďte len na cenu alebo rýchlosť výstavby. Akustika je rovnako dôležitá ako tepelné alebo statické parametre budovy.

Plánovanie a Obmedzenia Elektroinštalácie

Pri zariaďovaní nového bývania alebo pri rekonštrukcii staršieho bytu či domu sa často stretávame s otázkou, kam presne umiestniť elektrické zásuvky a vypínače. Toto rozhodnutie nie je len o estetike, ale predovšetkým o funkčnosti, pohodlí a v neposlednom rade o bezpečnosti. Správne rozmiestnenie elektroinštalácie je kľúčové pre každodenný bezproblémový život a predchádzanie potenciálnym nebezpečenstvám.

Inštalačné Zóny: Kde Hľadať Káble?

Prehľadné a bezpečné vedenie elektroinštalácie zabezpečujú tzv. inštalačné zóny. Ide o presne vymedzené pásma v stavebných konštrukciách, v ktorých sa predpokladá ukladanie elektrických vedení a umiestňovanie elektrických prístrojov, ako sú zásuvky a vypínače. Dodržiavanie týchto zón je dôležité nielen pre bezpečnosť, ale aj pre budúce úpravy interiéru, ako je vŕtanie do stien alebo montáž nábytku.

Rozlišujeme dva hlavné typy inštalačných zón:

• Zvislé (vertikálne) inštalačné zóny: Tieto zóny vedú od podlahy po strop a majú zvyčajne šírku 10 až 20 cm. Prvky elektroinštalácie (zásuvky, vypínače) sú napojené káblami, ktoré idú kolmo hore alebo dole, nie šikmo cez stenu. Šikmé vedenie káblov medzi zásuvkami či vypínačmi pri bežných bytových a domových elektroinštaláciách sa považuje za nevhodné riešenie a je lepšie mu predísť, aj za cenu dlhšej trasy.
• Vodorovné (horizontálne) inštalačné zóny: Tieto zóny sú definované ako pásma v rôznych výškach od podlahy alebo stropu. Podľa slovenskej normy STN 33 2130 sú definované nasledovne:
  • Zóna vodorovná - horná (ZV-h): 150 až 450 mm pod dokončeným stropom.
  • Zóna vodorovná - dolná (ZV-d): 150 až 450 mm nad dokončenou podlahou.
  • Zóna vodorovná - stredná (ZV-s): 900 až 1200 mm nad dokončenou podlahou.

Okrem týchto všeobecných zón existujú aj špecifické zóny pre dverné a okenné otvory a rohy miestností:

• Zóna zvislá - dverná (ZS-d): 100 až 300 mm vedľa dverného otvoru.
• Zóna zvislá - okenná (ZS-o): 100 až 300 mm vedľa okenného otvoru.
• Zóna zvislá - rohová (ZS-r): 100 až 300 mm vedľa rohu miestnosti.

Pri plánovaní elektroinštalácie je ideálne, ak sú známe trasy iných inžinierskych sietí (voda, odpad, kúrenie), aby bolo možné zosúladiť umiestnenie elektroinštalačných zón a predísť ich kríženiu s inými rozvodmi, ktoré sa ťažko presúvajú. Ak máte k dispozícii projekt, po dokončení hrubej elektroinštalácie si nechajte od elektrikára vyhotoviť zjednodušenú schému inštalačných zón.

Elektroinštalácia v Akustických Stenách: Špecifiká a Riešenia

Na akustické vlastnosti medzibytových konštrukcií má negatívny vplyv ich oslabenie vedením technického zariadenia. V záujme čo najlepších zvukovoizolačných vlastností deliacej steny je ideálne sa takýmto oslabeniam vyhnúť. Ide najmä o vedenie vzduchotechniky, kanalizačného či vodovodného potrubia, zasekanie elektroinštalačných krabíc. Tieto prestupy zásadným spôsobom zhoršia zvukové vlastnosti priečok. Preto pre dosiahnutie najlepších akustických vlastností sadrokartónových priečok alebo predstien je dôležité vykonávať konštrukcie bez akýchkoľvek prestupov, ako sú zásuvky, vedenie elektroinštalácie a pod.

Minimalizácia Akustických Mostov

Zvláštne riziko pre stavebnú akustiku predstavujú technické zariadenia spôsobujúce hluk a vibrácie (výťahy, čerpadlá, spínače, odpadové šachty, vzduchotechnické zariadenia, výmenníkové stanice, trafostanice a pod.). Akékoľvek zásahy do akustických stien by mali byť obmedzené na nevyhnutnú mieru.

• Elektrické zásuvky, prípadne vypínače, na protiľahlých povrchoch steny by nemali byť umiestnené oproti sebe, ale posunuté, minimálne 500 mm od seba.
• HELUZ vykonával meranie aj na tenších priečkach s inštalovanými káblami a škatuľami. Odporúčané sú elektroinštalačné krabice so zvýšenou akustickou izoláciou, ktoré majú pevnejší obal a membránu na prestup káblov.
• Pri jednostrannej inštalácii sa rozdiel medzi bežnou a akustickou škatuľou prakticky neprejavuje, avšak pri inštalácii krabíc proti sebe dochádza pri štandardných škatuliach k zníženiu nepriezvučnosti o 3 dB. Po osadení strojčekov sa však hodnoty takmer vracajú k pôvodným, čo potvrdzuje, že vplyv elektroinštalácie je celkovo minimálny.
• Čo je ale pre akustické parametre úplne zásadné, je vzduchotesnosť. Steny musia byť omietnuté po celej ploche až k hrubej podlahe, inak dochádza k výraznému zhoršeniu akustickej izolácie.

Elektroinštalácia v Sadrokartónových Konštrukciách

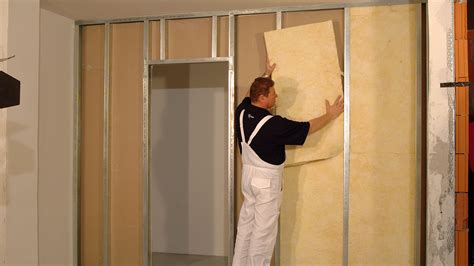

Montáž elektrických rozvodov spravidla prebieha súčasne s montážou dutých stien. Duté steny sú spravidla tvorené nosnou konštrukciou, ktorá je zvonku obložená sadrokartónom. Najobvyklejší systém užívaný v súčasnej dobe pre stavbu ľahkých priečok a montáž podhľadov je s využitím sadrokartónových dosiek montovaných na nosnej kovovej konštrukcii. Pre tento systém boli tiež vyvinuté elektroinštalačné krabice vrátane špeciálnych pre upevnenie svietidla s limitovanou hmotnosťou.

V konštrukcii sadrokartónových priečok, podhľadov a predstien výrazne znižujú šírenie hluku medzi miestnosťami akustické izolácie z kamennej vlny ROCKTON PREMIUM, SUPERROCK PREMIUM, ROCKTON SUPER, SUPERROCK alebo ROCKMIN PLUS. Zaistí tak požadované ticho a umožní pokojný odpočinok.

Špeciálne Požiadavky na Drevostavby

Pri elektroinštalácii v drevených domoch platia špecifické požiadavky kvôli horľavosti dreva. Je nevyhnutné používať medené vodiče s ohňovzdorným plášťom, izolovať vodiče z nehorľavého materiálu a správne vypočítať prierez káblov. Odporúča sa používať otvorené káble vedené v káblových kanáloch alebo elektrických skrinkách, prípadne skryté káble v kovových rúrach. Použitie plastového vlnenia alebo PVC je v drevostavbách nevhodné kvôli riziku poškodenia hlodavcami a nedostatočnej ochrane proti požiaru.

Bezpečnosť a Revízia Elektroinštalácie

Dodržiavanie elektrických noriem je nevyhnutné pre bezpečnosť. Kľúčové normy, ako STN 33 2000-7-701 (pre kúpeľne a sprchy) a STN 33 2130 (pre inštalačné zóny), definujú presné pravidlá pre umiestnenie elektroinštalácií.

• Prúdové chrániče (RCD): Podľa aktualizovaných noriem je povinné inštalovať prúdové chrániče ku každému prístupnému elektrickému obvodu v domácnostiach, nielen v kúpeľni. Tieto citlivé zariadenia (s citlivosťou 15-30 mA) chránia životy a majetok pred požiarmi spôsobenými poruchou izolácie. Každý nový a novo zrekonštruovaný objekt musí byť vybavený prúdovými chráničmi na zásuvky do 20 A.
• Ochranné kryty zásuviek: Okrem kúpeľní sa odporúča použiť ochranné kryty (záslepky) na všetky zásuvky, najmä ak sú v domácnosti malé deti.
• Umiestnenie zásuviek za spotrebičmi: Vyhnite sa umiestňovaniu zásuviek za sporák, chladničku či mrazničku, pretože v týchto priestoroch sa kumuluje teplo, čo môže viesť k poškodeniu alebo nebezpečným situáciám.
• Vŕtanie do stien: Pri akýchkoľvek prácach spojených s vŕtaním do stien, kde by mohla byť elektroinštalácia, je nevyhnutné najprv vypnúť elektrinu a použiť detektor skrytého vedenia. Pri vŕtaní do nosných stien je dôležité dodržiavať maximálnu povolenú hĺbku (zvyčajne 20-30 mm), aby nedošlo k poškodeniu výstuže, čo by mohlo ohroziť statiku budovy. Vŕtanie do stropov a podláh v panelových domoch je vo všeobecnosti zakázané z dôvodu rizika narušenia integrity konštrukcie.

Montáž či rekonštrukcia elektroinštalácie musí končiť revíziou - oficiálne sa jej hovorí prvá odborná prehliadka a odborná skúška. Revíziu budete potrebovať kvôli kolaudácii na stavebnom úrade.

Konzultácia s Odborníkom a Projektovanie

Žiadnu stavbu ani prerábku by ste nemali začínať bez projektu. Projekty vám vypracuje projektant, no s časťou týkajúcou sa elektroinštalácie by ste mali včas zoznámiť elektrikára, ktorý bude mať dané práce na starosti. Odporúčame s ním prekonzultovať každý detail. Projektom sa totiž nemusíte riadiť do bodky - elektrikár môže navrhnúť lepšie či lacnejšie riešenia. Je lepšie, keď toto všetko bude elektrikár vedieť vopred. Zmeny oproti pôvodnému projektu sa potom zakreslia do projektu skutočného vyhotovenia, ktorý by už mal odrážať realitu.

Pri všetkých prácach s elektroinštaláciou je dôležité dodržiavať bezpečnostné pokyny a v prípade neistoty sa obrátiť na odborníkov.
