Elektromerový Rozvádzač do Zeme: Komplexný Sprievodca Inštaláciou a Požiadavkami

Správne umiestnenie a technické zabezpečenie elektromerového rozvádzača je kľúčové pre bezpečnú a spoľahlivú distribúciu elektrickej energie. Tento článok poskytuje komplexného sprievodcu výberom a montážou elektromerového rozvádzača so zameraním na dôležité aspekty týkajúce sa jeho umiestnenia, ako aj na súvisiace technické normy a požiadavky, ktoré musia byť dodržané pri jeho inštalácii, najmä pre inštalácie do zeme.

Elektromerový rozvádzač, často nazývaný aj „skrinka na hodiny“, je kľúčovou súčasťou vašej elektrickej prípojky. Je to dôležitý prvok, ktorý by ste nemali podceňovať. Jeho hlavnou funkciou je umiestnenie meracieho zariadenia (elektromera) a hlavného ističa, ktorý slúži na ochranu celej inštalácie odberateľa. Musí spĺňať prísne požiadavky platných technických noriem (STN) a distribučnej spoločnosti.

Význam a Funkcie Elektromerového Rozvádzača

Elektromerový rozvádzač predstavuje neoddeliteľnú súčasť každej elektrickej prípojky k objektu. Jeho hlavnou funkciou je merať spotrebu elektrickej energie a ochrániť hlavný prívod. Medzi základné funkcie elektromerového rozvádzača patria:

• Meranie spotreby: Umožňuje inštaláciu elektromera, ktorý zaznamenáva množstvo spotrebovanej elektrickej energie.
• Hlavné istenie: Obsahuje hlavný istič, ktorý slúži ako prvá a najdôležitejšia úroveň ochrany celej elektroinštalácie.
• Pripojovací bod: Slúži ako rozhranie medzi verejnou distribučnou sieťou a vnútornou elektroinštaláciou objektu.
• Ochrana: Chráni citlivé meracie a spínacie prvky pred poveternostnými vplyvmi, mechanickým poškodením a neoprávneným zásahom.

Vzhľadom na tieto funkcie je zrejmé, že elektromerový rozvádzač nie je možné vyrobiť "na kolene" alebo improvizovať. Bezpečnosť je na prvom mieste, preto je neodporúčané riskovať a zhotovovať si vlastnú elektrickú skrinku bez potrebných znalostí a certifikácií. Elektromer a hlavný istič sú plombované časti a akékoľvek neoprávnené zásahy do nich vám môžu priniesť sankcie od distribútora elektriny.

Normy a Legislatíva

Norma STN 33 3320 definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok a stanovuje podmienky pre pripojenie elektrických prípojok na rozvodné zariadenia dodávateľa elektriny. Všetky elektromerové rozvádzače musia spĺňať požiadavky platných technických noriem (STN) a distribučnej spoločnosti. Po zložení musí prejsť skúškami a výrobca k nemu musí vydať aj vyhlásenie o zhode s normami a protokol o kusovej skúške.

Na Slovensku pôsobí viacero distribučných spoločností elektriny (napr. Západoslovenská energetika, Stredoslovenská distribučná, Východoslovenská distribučná), pričom každá z nich má špecifické požiadavky na usporiadanie a zapojenie elektromerového rozvádzača. Je dôležité si uvedomiť, že distribučné spoločnosti sa starajú o prevádzku rozvodnej siete, zatiaľ čo dodávateľom elektriny, ktorý vám posiela faktúry, môže byť iná spoločnosť (napríklad ZSE, SPP, Magna, Elgas a iné). Požiadavky na elektromerový rozvádzač sa však viažu práve na distribučnú spoločnosť.

Umiestnenie a Výška Elektromerového Rozvádzača

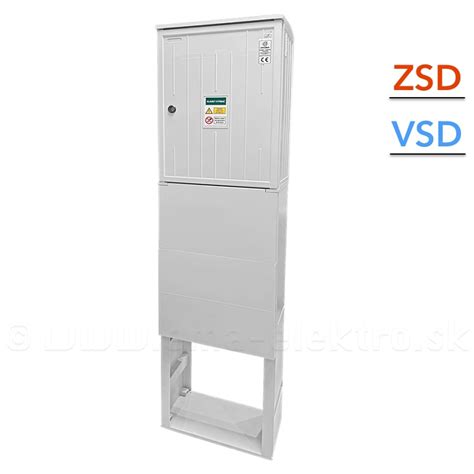

Podľa platných noriem musí byť elektromerový rozvádzač umiestnený v oplotení alebo na hranici pozemku tak, aby bol kedykoľvek prístupný. Skrinka na elektromer musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. Toto ustanovenie zabezpečuje možnosť vykonávania pravidelných kontrol, údržby a prípadných opráv zo strany prevádzkovateľa distribučnej sústavy.

Pri zriaďovaní novej prípojky platí, že spodný okraj elektromerového rozvádzača má byť minimálne 0,6 metra nad definitívne upraveným terénom. Ak sa na pripojenie objektu použije elektromerový rozvádzač s prípojkovou skriňou, je potrebné dodržať ustanovenie čl. 4.6.8 normy [304], aby najmenšia výška stredu okienka elektromera bola 0,7 metra nad definitívne upraveným terénom. Stredy číselníkov elektromerov musia byť vo výške 1 000 - 1 700 mm od úrovne terénu. V budovách, kde sú umiestnené elektromery v spoločnom rozvádzači, je to výška 700 - 1 700 mm od podlahy.

Pre bezpečné vykonávanie obsluhy a prác musí byť pred prípojkovou skriňou zabezpečený voľný priestor s minimálnou šírkou 0,8 metra. V priemyselných priestoroch, kde je zvýšené riziko mechanického poškodenia, sa odporúča umiestniť rozvodnú skriňu vyššie od podlahy. V priestoroch s deťmi by mala byť umiestnená mimo ich dosahu. Skriňa by mala byť umiestnená tak, aby bola chránená pred poškodením vodou, prachom a inými nečistotami.

Uzemnenie Elektromerového Rozvádzača

Elektromerový rozvádzač musí byť riadne uzemnený a jeho zemný odpor nesmie presiahnuť hodnotu 5 Ohm. Uzemnenie sa zvyčajne vykonáva pomocou zemniaceho pásu, ktorý sa ukladá na dno výkopu v dostatočnej vzdialenosti od silového vodiča. Tento zemniaci pás môže byť vedený po celej dĺžke výkopu a v niektorých prípadoch sa spája s Hlavnou Uzemňovacou svorkou v dome. Pri odbočení na sústavu TN-S musí byť na prípojnici PE (svorke PE) zhotovený uzemňovací prívod na uzemňovač s hodnotou uzemnenia maximálne do 15 Ω.

V tomto prípade sa do zeme nemusí klásť viac ako 20 metrov zemniaceho pásu (napríklad FeZn 30x4 mm2, alebo iný rovnocenný uzemňovač). V bode rozdelenia musia byť na pripojenie ochranných a neutrálnych vodičov samostatné svorky alebo prípojnice. Na uzemňovací oceľový drôt FeZn s priemerom 10 mm sa pripojí svorka SR03, ktorá je k svorke pripevnená očkom s 30 cm dlhého zelenožltého vodiča CYA16.

Typy Elektromerových Rozvádzačov a Ich Špecifiká

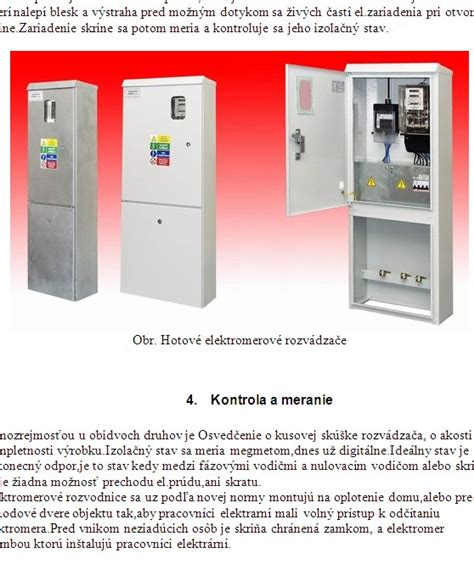

Na trhu existuje široká škála elektromerových rozvádzačov, ktoré sa líšia výrobcom, počtom elektromerov, fázovým vyhotovením, počtom taríf a spôsobom montáže.

Rozvádzače podľa výrobcu a oblasti pôsobnosti

• SEZ Krompachy: Ponúka elektromerové rozvádzače pre oblasť Stredného a Východného Slovenska (SSD alebo VSD). Tieto rozvádzače sú dostupné v 1- alebo 3-fázovom vyhotovení a sú vhodné na jednotarifné meranie. Niektoré modely, ako napríklad RED3i, umožňujú aj dvojtarifné meranie.
• SFOS Rimavská Sobota: Ponúka elektromerové rozvádzače pre oblasť Východného Slovenska (VSD). Tieto sú primárne určené pre 1-fázové prípojky a sú tiež jednotarifné. SFOS však ponúka aj kvalitnejšie vyhotovenia s odolnejšími skrutkami a svorkami.

Rozvádzače podľa počtu elektromerov, fáz a taríf

• Pre 1 elektromer: Najbežnejší typ, určený pre jednotlivé odberné miesta. Môže byť 1-fázový alebo 3-fázový, jednotarifný alebo dvojtarifný.
• Pre 2 elektromery a viac: Vhodné pre dvojdomy, malé bytovky, skupiny garáží alebo objekty s viacerými nájomcami. Tieto rozvádzače sú často cenovo výhodnejšie ako samostatné jednotky.
• Jednofázové: Typické pre malé objekty s nízkou spotrebou (chaty, garáže).
• Trojfázové: Nachádzajú sa vo väčšine rodinných domov a iných väčších budovách.
• Jednotarifné meranie: Vhodné tam, kde nepotrebujete využívať lacnejšiu elektrinu v nízkej sadzbe.
• Dvojtarifné meranie (dvojsadzbové): Umožňuje využívať lacnejšiu elektrinu v noci alebo počas časových okien cez víkendy. Je nevyhnutné pre elektrické vykurovanie (tepelné čerpadlá, elektrické kotly), nabíjanie elektromobilov a podobne. Na tento účel potrebujete dvojtarifný elektromer a elektromerový rozvádzač prispôsobený na dvojtarifné meranie (s priestorom pre modul HDO).

Materiálové vyhotovenie a odolnosť

Elektromerové rozvádzače sú zvyčajne vyrobené z tvrdeného polyesteru, ktorý je samozhášavý a odolný voči poveternostným vplyvom. Niektoré modely sú spevnené sklolaminátom pre ešte vyššiu odolnosť. Jediným bežným nedostatkom týchto materiálov je, že časom sa na nich môžu objaviť tmavé škvrny od slnečného žiarenia, avšak tieto škvrny nemajú vplyv na ich funkčnosť ani odolnosť.

Proces Inštalácie Elektromerového Rozvádzača do Zeme

Montáž samotného elektromerového rozvádzača je komplexný proces, ktorý by mal v ideálnom prípade vykonávať kvalifikovaný elektrikár. Tento proces zahŕňa viacero krokov:

1. Vyklikanie online žiadosti: Na stránke distribučnej spoločnosti vyplňte adresu budúceho odberného miesta a štandardné údaje. Vyberte, či sa bude jednať o jednofázovú alebo trojfázovú prípojku, amperáž hlavného ističa a typ merania (jedno/dvojtarifné).
2. Návrh zmluvy o pripojení: Do 30 dní od doručenia žiadosti vám distribučná spoločnosť pošle návrh zmluvy o pripojení odberného elektrického zariadenia žiadateľa do distribučnej sústavy.
3. Projektová dokumentácia: Nechajte si vypracovať projektovú dokumentáciu k elektrickej prípojke. Často to rieši elektrikár alebo projektantská spoločnosť.
4. Podpis zmluvy: Po schválení projektovej dokumentácie a podpísaní zmluvy o pripojení (elektronicky alebo písomne) nasleduje úhrada poplatku. Zmluvu treba podpísať najneskôr do 75 kalendárnych dní od podania žiadosti.
5. Úhrada poplatku za pripojenie: V zmluve budete mať vyčíslený poplatok a dátum splatnosti. Po úhrade je zmluva považovaná za uzatvorenú.
6. Príprava odberného miesta:
   • Ohlásenie drobnej stavby: Je potrebné ohlásenie drobnej stavby na príslušnom obecnom úrade.
   • Vytýčenie trás káblov: Ak cez vaše budúce odberné miesto idú nejaké iné káble distribučnej spoločnosti alebo iných sietí (plyn, internet), je potrebné si dať vytýčiť ich trasu. Žiadosť o vytýčenie existujúceho vedenia sa podáva online cez distribučný portál.
   • Výkopové práce: Po vytýčení trás (zvyčajne 7-10 kalendárnych dní) môžete pristúpiť k výkopovým prácam. Jama (kanál) na uloženie prípojkového kábla sa kope zvyčajne do hĺbky 80 cm a šírka býva 20 - 30 cm.

   Jak protáhnout kabel chráničkou / husím krkem /.
   • Ukladanie káblov: Kábel odporúčame dať do chráničky, ktorá chráni kábel pred mechanickým poškodením. Ako prívodný kábel sa v drvivej väčšine používa hliníkový kábel s označením AYKY. Ak máte dvojtarifné meranie, ku hlavnému prívodnému káblu sa ukladá aj druhý kábel (väčšinou CYKY-J3x1,5). Veľkosť chráničky (napr. KOPOFLEX) si treba zvoliť v závislosti od typu kábla a merania.

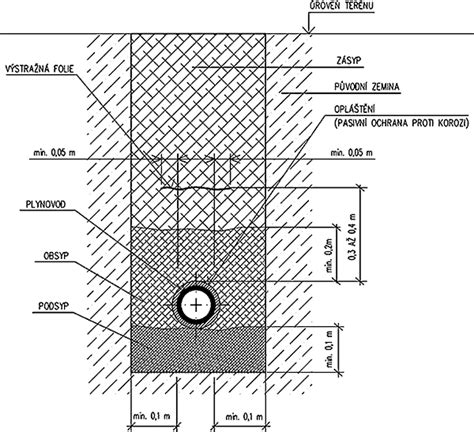

   • Uzemnenie pásovinou: Keď je kábel v chráničke uložený v jame, treba uzemniť elektromerový rozvádzač pásovinou. Pásovina sa tiež ukladá do jamy pri elektrický kábel a tesne (cca 30-40 cm) pri elektromerovom rozvádzači na ňu treba napojiť guľatinu a nechať ju trčať pri mieste, kde bude elektromerový rozvádzač osadený.
   • Zasypanie výkopu: Po príprave uzemnenia treba výkop zasypať asi 20 cm vrstvou hliny. Následne sa ukladá výstražná fólia, ktorá signalizuje, že pod ňou je uložený elektrický kábel. Potom môžete celú jamu kompletne zasypať.
   • Príprava káblov pre pripojenie: Na oboch stranách výkopu je potrebné nechať kábel trčať pre pripojenie na stĺp, alebo pripájacej skrine vedľa stĺpu a do elektromerového rozvádzača v potrebnej dĺžke.

   • Osadenie a zapojenie rozvádzača: Keď máte kábel v zemi uložený, môžete pristúpiť k osadeniu elektromerového rozvádzača podľa pokynov. Keď elektromerový rozvádzač osadíte, je doňho potrebné pripojiť kábel (káble ak sa jedná o dvojtarif) a uzemnenie. Tieto všetky úkony odporúčame zveriť do rúk elektrikárovi.
7. Revízia elektrickej prípojky: Po osadení a zapojení elektromerového rozvádzača elektrikárom a uložení a zasypaní kábla v zemi nasleduje revízia elektrickej prípojky od elektrikára. Výsledkom je protokol o revízii, ktorý potvrdzuje súlad inštalácie s platnými normami a predpismi.
8. Kontrola splnenia technických podmienok: Distribučná spoločnosť na základe informácie od vás o pripravenosti odberného miesta zrealizuje vybudovanie elektroenergetického zariadenia potrebného na pripojenie do distribučnej sústavy (najčastejšie poistková skrinka na stĺpe, rozpojovacia istiaca skriňa pri zemnom káblovom vedení).
9. Montáž elektromera a pripojenie: Distribučná spoločnosť vás pripojí do sústavy a namontuje elektromer.
10. Výber dodávateľa elektrickej energie: Posledným krokom je výber dodávateľa elektrickej energie.

Kľúčové Komponenty a Bezpečnostné Aspekty

Hlavný istič nie je štandardnou súčasťou väčšiny dodávaných elektromerových rozvádzačov a musíte si ho dokúpiť samostatne. Maximálny prúd ističa sa líši v závislosti od typu rozvádzača a celkového odberu objektu. Pre domy bez elektrického vykurovania sa často používa trojfázový 25 A istič s charakteristikou B. Pri výbere ističa je potrebné dbať na maximálny prúd, ktorý znesú vodiče. Hlavný istič musí byť plombovateľný vo vypnutom stave. Akýkoľvek neoprávnený zásah do plombovaných častí je zakázaný a hrozia zaň sankcie od distribútora.

Okrem elektromerových rozvádzačov existujú aj rozvádzače (rozvodnice) umiestnené za elektromerom. Do týchto rozvádzačov sa sústreďujú všetky istiace prístroje (poistky, ističe, chrániče), stykače, relé a iné komponenty, ktoré zabezpečujú distribúciu elektriny v rámci objektu.

Praktické Porovnanie Elektromerových Rozvádzačov pre Rôzne Typy Montáže

Nižšie uvádzame porovnanie vybraných typov elektromerových rozvádzačov od slovenských výrobcov SEZ Krompachy a SFOS Rimavská Sobota, ktoré sú dostupné na trhu.
