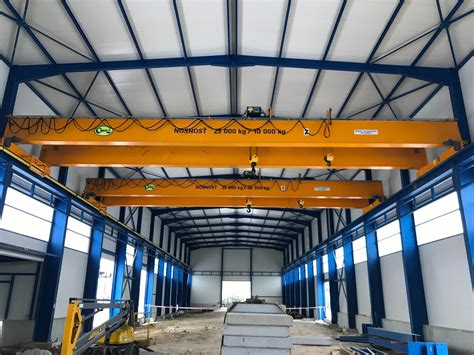

Pri stavbe elektrární sú mostové žeriavy široko používaným zdvíhacím zariadením. Jeho časté používanie, veľké pracovné zaťaženie a vysoké vibrácie vedú k vysokej poruchovosti. Vedecké a rozumné konštrukčné metódy sú kľúčom k zabezpečeniu kvality inštalácie počas elektroinštalácie a procesu uvádzania mostových žeriavov do prevádzky. Inštalácia elektrického zariadenia pre mostové žeriavy a kladenie drôtov by sa mali vykonávať striktne v súlade s priloženou elektrickou schémou, schémou zapojenia, všeobecnou schémou elektrického zariadenia a zodpovedajúcimi špecifikáciami.
Moderné Systémy Diaľkového Ovládania Žeriavov
Moderné žeriavy dnes čoraz častejšie využívajú rádiové diaľkové ovládanie, ktoré operátorom umožňuje flexibilnejšie a bezpečnejšie riadenie.
Všeobecné informácie o diaľkových ovládaniach Remotus
Remotus, to sú rádiové diaľkové ovládania pre všetky bezpečnostne náročné priemyselné aj mobilné aplikácie. Remotus Jupiter je štandardizovaná rada diaľkových ovládaní pre mostové žeriavy a iné priemyselné žeriavy s možnosťou výberu predprogramovaných selekcií (programov), pracujúca v štandardnom frekvenčnom pásme. Pre špeciálne aplikácie (napríklad aj komplikovanejšie mostové žeriavy) máme v ponuke rádiové diaľkové ovládanie Remotus Mercury, ktoré vieme „ušiť“ na mieru. Rádiové diaľkové ovládanie na hydraulickú plošinu, nakladač, betónovú pumpu alebo odťahovku nájdete medzi produktami rady Remotus T-Rx. Šikovné riešenie pre diaľkové ovládanie poľnohospodárskych strojov, dopravníkov alebo aj navijakov, či hydraulických plošín.
Systém Sesam je perfektnou voľbou na rádiové diaľkové ovládanie brán, dverí, ventilácie, osvetlenia a podobne. Systém Sesam využíva dvojsmernú komunikáciu, ktorá zabezpečí odozvu relé ako indikáciu na vysielači. Pre extra bezpečnosť je možné aktivovať PIN kód.
Systémy diaľkového ovládania Autec pre žeriavy
Autec je taliansky výrobca diaľkových ovládacích zariadení s viac ako 35 ročnou skúsenosťou. Rádiový diaľkový ovládač pre žeriavy umožňuje operátorom bezdrôtovo riadiť všetky funkcie žeriava, ako je zdvíhanie, spúšťanie, otáčanie a pojazd. Zariadenia pre diaľkové ovládanie žeriavov od výrobcu Autec sú používané vo viac ako 40 krajinách sveta. Ovládacie systémy Autec majú ideálny pomer ceny a kvality.
Komponenty diaľkového ovládania Autec: Vysielač T8B a Prijímač ACRH11

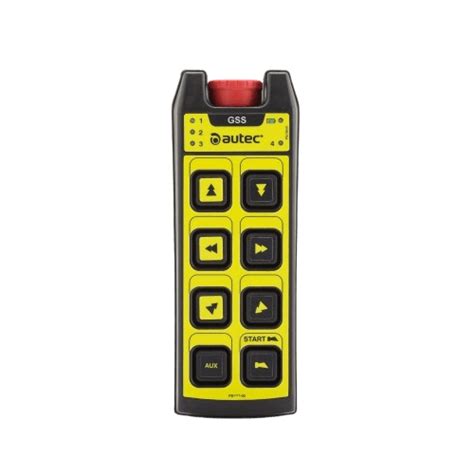

Vysielač T8B: Kľúč k efektívnemu riadeniu
T8B je ľahký a odolný rádiový diaľkový ovládač s 8 dvojrýchlostnými tlačidlami určené pre priemyselné žeriavy. Má vyhradené tlačidlo pre funkciu START a môže byť použité aj na ozvučenie húkačky stroja. Vysielač je schopný fungovať na 40 kanáloch. S pracovným rozsahom až 75 m a priemernou dobou používania až 45 hodín zaručuje prácu bez obmedzení. Navyše, vysielač funguje s ľahko vymeniteľnou Li-ion batériou LPM00. S internou anténou, stupňom ochrany IP65 a prevádzkovou teplotou od -20 °C do +60 °C môžete byť istý, že vysielač bude odolný voči externým vplyvom. Zabudované LED diódy sú schopný signalizovať používateľovi informácie o vybitej batérie, o spojení s aplikáciou, o rôznych stavoch rádiového spojenia, o zlom ID kľúče atď. S jedným vysielačom môžeme ovládať aj viaceré žeriavy. V prípade ak zákazník má potrebné dokumentácie, náhradný vysielač vieme poslať už vopred nastavené. To znamená, že zákazník má len spárovať vysielač a prijímač reštartovaním žeriava.
| Parameter vysielača T8B | Hodnota |
|---|---|
| Počet tlačidiel | 8 dvojrýchlostných |
| Vyhradené tlačidlo | START (húkačka) |
| Počet kanálov | 40 |
| Pracovný rozsah | až 75 m |
| Batéria | Li-ion LPM00 (vymeniteľná) |
| Výdrž batérie | až 45 hodín |
| Stupeň ochrany | IP65 |
| Prevádzková teplota | -20 °C až +60 °C |
Prijímač ACRH11: Spoľahlivé centrum riadenia
Ponúkame vám k vysielaču kompaktný prijímač ACRH11. Vstupné napätie v rozmedzí od 24 VAC do 230 VAC zvládne širokú škálu žeriavových nastavení. Navyše, zariadenie má 11 relé napojené priamo na základnú dosku a s možnosťou pripojenia jednej rozširujúcej dosky. Spomenutá doska umožňuje použitie prídavných výstupov a ďalších funkcií, prispôsobujúce sa presne Vašim potrebám. Ako bonus má polotransparentné krytie, ktoré nie je len moderným estetickým prvkom, ale aj praktickým riešením. S touto inovatívnou funkcionalitou môžete jednoducho sledovať vysokointenzívnu blikajúcu lampu, ktorá oznamuje, že bezdrôtový riadiaci systém je v prevádzke. Stupeň ochrany IP65 a prevádzková teplota od -20 °C do +70 °C zaručuje odolnosť voči externými podmienkami. Tento systém má zabudovanú bezpečnostnú funkciu automatického zastavenia. Daná funkcia má za úlohu zastavenie pohybu žeriava v prípade: prerušenia spojenia medzi vysielačom a prijímačom, vybitie batérie vysielača, nestability signálu atď.
Poskytujeme 24 mesačnú záruku na diaľkové ovládacie systémy a 12 mesačnú záruku na náhradné diely.
| Parameter prijímača ACRH11 | Hodnota |
|---|---|
| Vstupné napätie | 24 VAC až 230 VAC |
| Počet relé | 11 (základná doska) + možnosť rozšírenia |
| Stupeň ochrany | IP65 |
| Prevádzková teplota | -20 °C až +70 °C |
| Bezpečnostná funkcia | Automatické zastavenie |
Proces Elektroinštalácie Mostového Žeriava
Prípravné práce pred inštaláciou
Pred elektroinštaláciou mostového žeriavu je potrebné sa podrobne oboznámiť s príslušnými elektrickými schémami a technickými podmienkami, pochopiť vzájomné pôsobenie a princípy ovládania jednotlivých komponentov. S cieľom rýchlo vyriešiť všetky problémy, ktoré sa môžu vyskytnúť počas inštalácie a testovania. Pred inštaláciou by mali byť všetky elektrické zariadenia a komponenty vyčistené a skontrolované. Všetky elektrické zariadenia a komponenty by mali byť bezchybné, fungovať flexibilne a nemalo by dochádzať k zaseknutiu alebo uvoľneniu. Model, špecifikácie a poradie uzatvárania kontaktov elektrického zariadenia a komponentov musia zodpovedať výkresom.
Kontrola kľúčových komponentov
Motor
Najprv vykonajte všeobecnú vizuálnu kontrolu otáčaním spojky a pozorovaním, či sa rotor pružne otáča. A megohmetrom zmerajte jeho izolačný odpor. Ak je stator väčší ako 1,5 megaohmu a rotor väčší ako 0,8 megaohmu, možno ho použiť. V opačnom prípade by sa mal vysušiť. Môže sa vložiť do pece alebo vysušiť zavedením nízkonapäťového skratového prúdu.
Elektromagnet
Pri montáži je potrebné skontrolovať, či nie sú pohyblivé časti uvoľnené, zošikmené alebo zaseknuté. A hrdza a iné nečistoty na pohyblivých častiach a kontaktnej ploche magnetu by sa mali odstrániť. Počas prevádzky by medzi kontaktnými plochami magnetu nemali byť žiadne medzery. Ak existujú nejaké medzery, musia sa upraviť a vyčistiť.
Ovládací panel alebo ovládač
Spojovacia plocha každého kontaktu by mala byť v priamom kontakte, s tlakom asi 10-17 N v závislosti od veľkosti kontaktu, nastaveným maticou, ktorá stláča pružinu. Každá skrutka zapojenia by mala byť utiahnutá a kontakt by mal byť dobrý. Ovládacia rukoväť by mala byť flexibilná a poloha prevodovky by mala byť jasná.
Rezistor
Zapojenie odporu musí byť správne zapojené podľa poskytnutých informácií. Ak sa zistí, že výkon elektromotora je nedostatočný a ovládacia rukoväť nemôže zdvihnúť menovité zaťaženie alebo naštartovať veľké a malé vozidlá v určenej polohe, mala by sa vykonať kontrola. Najprv skontrolujte, či nie sú nejaké chyby v zapojení odporu.
