Komplexný Sprievodca Programami na Kreslenie Elektroinštalácie: Od CAD po Špecializované ECAD Nástroje

V minulosti museli inžinieri a architekti kresliť svoje nápady ručne, aby ich znázornili. Počítače a CAD programy - návrhový softvér ako AutoCAD a GstarCAD v posledných rokoch nahradili perá a papier. Správny softvér na kreslenie schém vám môže výrazne uľahčiť život, či už ste inžinier, dizajnér alebo nadšenec.

Úvod do Programov na Schematické Kreslenie

Schematic Drawing Software je nástroj, ktorý vytvára vizuálne znázornenia elektronických obvodov, architektonických plánov a iných technických systémov. Nie je to ako žiadna umelecká kresba. Schematický softvér je navrhnutý skôr na vytváranie diagramov ako na ilustráciu od ruky. Schematický diagram je v podstate viac ako len kresba. Obsahuje základné geometrické tvary, spojovacie čiary a šípky, štandardné symboly a anotácie. Nástroj má tiež funkcie, ako sú vodiace čiary zarovnania, nástroje na prichytenie, vrstvy a ďalšie.

Čo robí schematický diagram jasným, je jeho schopnosť vytvárať skôr vektorové obrázky ako rastrové obrázky. To umožňuje, aby diagramy zostali čisté a upraviteľné v akejkoľvek mierke alebo rozlíšení. Softvér umožňuje import a export do bežných vektorových a obrázkových formátov pre prenosnosť medzi nástrojmi. Mnoho softvérov na schematické kreslenie má vzájomnú konektivitu alebo integráciu s inými aplikáciami, ako je simulácia obvodov, rozloženie DPS a 3D CAD modelovanie.

Prvý softvér na schematické kreslenie bol predstavený začiatkom 1960. rokov 20. storočia. Dovtedy sa softvérový nástroj na kreslenie výrazne zlepšil. Bezplatný softvér na kreslenie schém sa považuje za jeho aplikáciu v rôznych sektoroch. Niektoré polia využívajúce špeciálne programy na kreslenie schém zahŕňajú:

• Elektronika - diagramovanie obvodov, DPS, IC systémy
• Architektúra - elektroinštalácie, HVAC, vodoinštalácia atď.
• Softvérové inžinierstvo - architektúra aplikácie/systému, vývojové diagramy
• Priemyselný dizajn - výrobné schémy, schémy riadenia

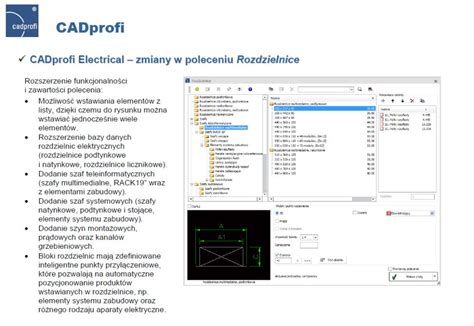

CADprofi Electrical: Profesionálna Nadstavba pre Elektroinštalácie

CADprofi Electrical je parametrická CAD aplikácia uľahčujúca konštrukciu zložitých elektrických, svetelných, telekomunikačných a iných zariadení. Modul Electrical možno použiť pre návrh zložitých zariadení, ako sú silnoprúd, nízke napätie, telekomunikačné, bezpečnostné a anténne inštalácie. Softvér obsahuje niekoľko tisíc symbolov zodpovedajúcich najnovším elektrickým normám, rovnako ako svietidlá, rozvádzače a ďalšie. Aplikácia poskytuje jednoduchý spôsob kreslenia drôtov a elektroinštalačných kanálov. Medzi najužitočnejšie funkcie patrí automatické číslovanie elektrických obvodov a editor diagramov.

Majte, prosím na pamäti, že tento program je doplnkovou aplikáciou (nadstavbou) pre CAD (napr. AutoCAD, GstarCAD alebo iné DWG kompatibilné CAD programy), nie samotným CAD produktom.

Základné CAD Programy: AutoCAD a GstarCAD

AutoCAD, ktorý vytvorila spoločnosť Autodesk, je softvér na počítačom podporované navrhovanie. Pomocou neho môžete vytvárať digitálne 2D a 3D návrhy oveľa rýchlejšie a jednoduchšie ako ručne.

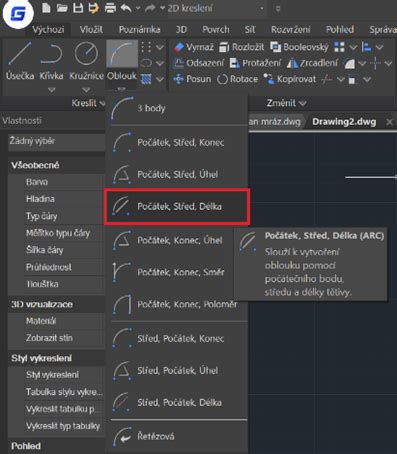

GstarCAD je 3D a 2D CAD softvér, ktorý je prispôsobený formátom súborov DWG. GstarCAD ponúka kompatibilitu so súbormi OpenDWG, ako aj používateľské rozhranie veľmi podobné AutoCADu a je výkonnou alternatívou k ostatným známym softvérom CAD na trhu. Pokročilé a užitočné funkcie vrátane verziovania výkresov, kolaboratívneho navrhovania, nastavenia skrytých správ, vytvárania tvarov, škálovania zobrazovacieho priestoru, cyklu výberu, pracovného priestoru atď. S programom GstarCAD sa nemusíte obávať straty dôležitých údajov o výkresoch projektu, pretože je plne kompatibilný s verziami programu AutoCAD. GstarCAD poskytuje registrovaným používateľom bezplatné cloudové úložisko. Ak ste registrovaným používateľom, môžete zdieľať výkresy pomocou DWG FastView for Web, DWG FastView for Mobile a DWG FastView for Windows. Svoje výkresy si môžete jednoducho prezerať z webovej stránky, mobilného telefónu alebo počítača, vďaka čomu je projektová práca slobodnejšia a pohodlnejšia. Program má všetko, na čo sú dizajnéri zvyknutí.

Tabuľka: Porovnanie GstarCAD a AutoCAD (Cena a Licencia)

Za sumu oveľa nižšiu, ako sú obvyklé trhové ceny, GstarCAD ponúka všetky funkcie kompletného CAD programu. Sú to napríklad 2D kresliace nástroje, nástroje na 3D modelovanie, nástroje na vytváranie a správu knižníc, či nástroje na rozloženie. Pri kúpe získate doživotnú licenciu. Teoreticky môžete program v určitej verzii používať neobmedzene dlho.

Prečo Používať Špecializovaný ECAD Softvér ako EPLAN?

Je pravda, že priemerný softvér pre počítačom podporované navrhovanie (CAD) sa dá použiť pre širokú škálu technických návrhov. Pre elektrotechniku je však vhodnejší ECAD softvér. Vytváranie stránky po stránke: kreslenie schém pomocou CAD, ručné zadávanie zmien na každej stránke schémy a ručné vytváranie a vedenie zoznamov: komponentov, údajov o zariadení, svorkovníc, údajov o spojoch atď. sú časovo náročné a náchylné na chyby.

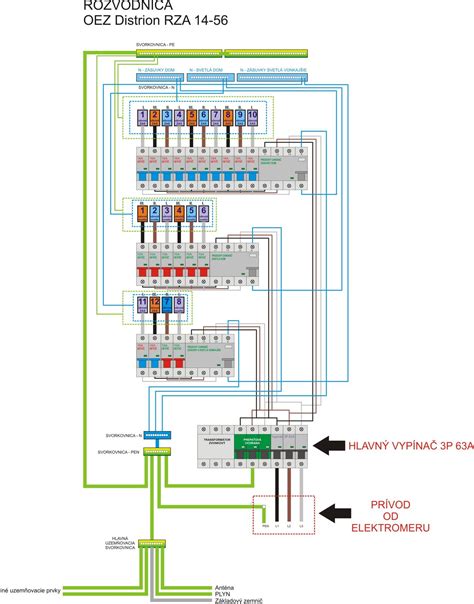

Možno vám to znie povedome: zákazník si u vás vyžiadal rozvádzačové skrine a dohodli ste sa na termíne dodania. Vaši kolegovia používajú na vytvorenie schém CAD softvér. Kusovník s požadovaným materiálom bol odovzdaný nákupu, výrobný tím dostal zoznam obsahujúci informácie o komponentoch, spojoch a svorkovniciach. Lenže váš zákazník na poslednú chvíľu požiada o niekoľko zmien. Takže musíte vykonať všetky úpravy a zároveň dávať veľký pozor, aby ste neurobili žiadnu chybu.

So správnym typom ECAD softvéru ide práca ľahko. Je pochopiteľné, že niektoré spoločnosti sa zdráhajú vymeniť osvedčené CAD systémy. Spoločnosť EPLAN vám chce cestu od CAD k inteligentnému elektrotechnickému projektovaniu čo najviac zjednodušiť. Zdravý rozum hovorí, že ak chceme zarobiť dvakrát viac peňazí, musíme vytvoriť dvakrát viac zariadení. V tejto rovnici však chýba možnosť zdvojnásobiť čas vývoja.

Spoločnosť Trima uvádza, že pri vývoji výrobku špeciálne prispôsobeného požiadavkám zákazníka môže byť v návrhu ukrytých až 30 % hodnoty výrobku. Spoločnosť Trima nevyrába žiadne štandardizované riešenia, nemá katalógové riešenia. Je hrdá na to, že realizuje zákaznícky orientované riešenia šité na mieru každému zákazníkovi.

Konštruktéri spoločnosti PNE Controls vo Veľkej Británii predtým používali univerzálny softvérový balík CAD. Ako vysvetľuje generálny riaditeľ spoločnosti PNE Controls Pete Walton: „EPLAN Electric P8 je veľmi intuitívny a ľahko sa používa.“ EPLAN ponúka najvýkonnejší softvér pre elektrotechniku na trhu. Spoločnosť EPLAN má pre vás komplexnú ponuku služieb podpory, školení a poradenstva. Chcete sa dozvedieť viac o softvéri a službách spoločnosti EPLAN?

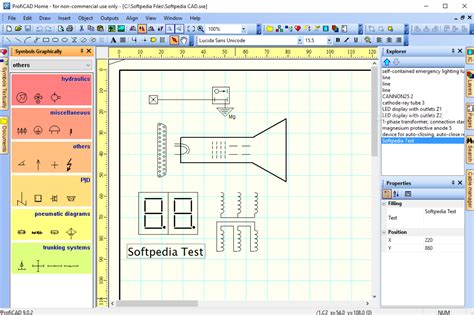

ProfiCAD: Jednoduchý Editor pre Elektrotechnické Schémy

ProfiCAD sa skladá z dvoch samostatných programov: ProfiCAD - editor elektrotechnických schém (slúži na kreslenie schém) a ProfiCAD - editor súčiastok (slúži na vytváranie a editáciu súčiastok - elektrotechnických značiek, umožňuje prezerať a vytlačiť prehľad všetkých elektrotechnických značiek). Program je dodávaný s viac ako 700 preddefinovanými súčiastkami. Pomocou editora súčiastok je možné nadefinovať do knižnice vlastné súčiastky alebo upravovať existujúce. Súčiastky v dodávanej knižnici pokrývajú slaboprúdovú, silnoprúdovú, média elektrotechniku, značky pre blokové diagramy a ďalšie značky.

Ako si Vybrať Najlepší Bezplatný Softvér na Kreslenie Schém

Na internete je k dispozícii veľa bezplatného softvéru na kreslenie schém. Ako teda spoznáte toho pravého pre vašu prácu? Poznanie kritérií pre výber najlepšieho bezplatného softvéru na kreslenie schém je kľúčové. Toto sú niektoré z kritérií, ktoré musíte mať na pamäti.

Definujte svoje použitie

Najprv by ste mali určiť, aký je váš prípad použitia a aký druh schémy potrebujete nakresliť. Napríklad návrh elektronických obvodov má iné požiadavky ako domáce HVAC plány. Po určení týchto kritérií sa možnosti zúžia. Vaša úroveň zručností je tiež dôležitá. Chcete komplexný softvér alebo chcete začať s jednoduchým? Ako často budete softvér používať? Odpoveď na tieto otázky vám zaberie 30 % k záveru.

Vyhodnoťte základné funkcie

Po vyhodnotení používania si teraz vypíšete potrebné funkcie, ako sú šablóny dizajnu, knižnice symbolov, nástroje na formátovanie a možnosti importu/exportu. Môžete si vytvoriť kontrolný zoznam funkcií, aby ste zistili, či bezplatné nástroje zaškrtávajú políčka. Teraz uprednostnite všetok softvér, ktorý kontroluje všetky políčka. Ak urobíte tento krok, váš zoznam bezplatných nástrojov bude oveľa menší.

Posúďte všestrannosť

Pozrite sa, či váš vybraný softvér nedosahuje žiadne funkcie alebo či potrebuje riešenie na vyplnenie týchto medzier inými nástrojmi. Dajú sa chýbajúce funkcie doplniť inými nástrojmi prostredníctvom kompatibility s otvorenými formátmi ako SVG a DXF alebo proprietárnymi formátmi ako DWG? Veľkou výhodou je všestranný softvér, ktorý sa integruje s iným softvérom.

Dôležitá je aj používateľská skúsenosť

Samozrejme, záleží na používateľskej skúsenosti. Dobre navrhnuté používateľské rozhranie môže výrazne ovplyvniť efektivitu. Uistite sa, že vitálne funkcie sú ľahko dostupné a že krivky učenia sú primerané. Neorganizované nástroje vyžadujú obrovský kus manuálneho úsilia, ktoré zabíja čas a efektivitu.

6 Najlepších Bezplatných Softvérových Nástrojov na Kreslenie Schém

Možnosti bezplatného softvéru na kreslenie schém sa zlepšujú. Rýchlo dobiehajú tie prémiové a dávajú im tvrdú konkurenciu. Zdôrazňujeme šesť plne vybavených nástrojov na zachytávanie schém pre inžinierov, dizajnérov a nadšencov v rôznych operačných systémoch.

EasyEDA

EasyEDA, ktorá sa objavuje ako populárna online platforma pre návrh obvodov, poskytuje kompletný balík dostupných nástrojov EDA výhradne cez webový prehliadač. Intuitívne rozhranie drag-and-drop, ktoré sa vyznačuje jednoduchou krivkou učenia a zároveň výkonnými funkciami, osloví začiatočníkov, ktorí začínajú s elektronikou a zároveň riešia zložité návrhy.

Hlavné body:

• Komplexné knižnice komponentov pre analógové a digitálne obvody
• Spolupráca v reálnom čase pre distribuované tímy
• Integrovaná schopnosť rozloženia PCB
• Simulačné nástroje overujú návrhy
• Podpora pre rôzne moduly Arduino

EasyEDA zasiahne to najlepšie, vyvažuje jednoduchosť a prispôsobenie, aby doladilo používateľskú skúsenosť pre každého dizajnéra. Vďaka neustálym aktualizáciám a nadšenej komunite expertov zdieľajúcich návrhy modelov predstavuje EasyEDA veľmi sľubný a prichádzajúci bezplatný nástroj EDA, ktorý je obzvlášť užitočný pri poskytovaní plynulého zapojenia začiatočníkov do dizajnu elektroniky.

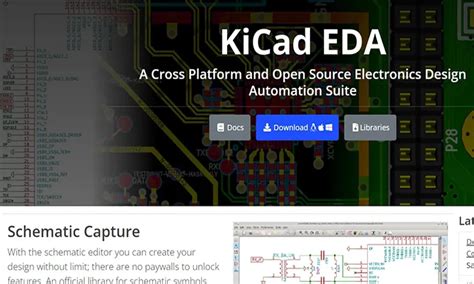

KiCad EDA

Multiplatformový balík elektronického dizajnu s otvoreným zdrojovým kódom vytvorený vývojármi a používateľmi počas dvoch desaťročí. KiCad, známy svojimi rozsiahlymi knižnicami komponentov od diskrétnych polovodičov až po SoC, poskytuje nástroje na profesionálnej úrovni pre pokročilé dosky a integrované obvody.

Hlavné body:

• Vyspelé schémy a moduly PCB sú vzájomne kompatibilné s prémiovým softvérom EDA
• Ukladanie konfigurácie pre prispôsobené predvolené hodnoty urýchľuje opakujúce sa úlohy
• Vysoko kvalitná dokumentácia na pomoc pri učení sa
• Možnosť 3D vizualizácie a exportu
• Aktívna komunita fóra poskytujúca pomoc

Bez obmedzenia veľkosti dosky, počtu vrstiev a knižníc, KiCad poskytuje bezplatný prístup k špičkovým funkciám, ktoré sú inak zamknuté za drahé predplatné alebo licenčné poplatky. Open-source základ tiež umožňuje vývojárom neustále zdokonaľovať API, pluginy a integráciu s inými elektronickými nástrojmi pre najlepší bezplatný EDA zážitok vo svojej triede.

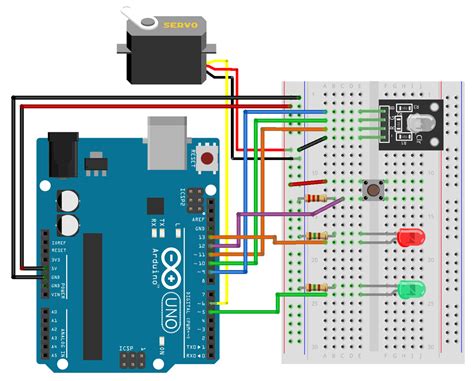

Fritzing

Fritzing, ktorý sa odlišuje od typických ponúk EDA, je postavený tak, aby vyhovoval predovšetkým neinžinierom, ktorí vytvárajú prototypy elektronických produktov. Umelci, dizajnéri, fanúšikovia a pedagógovia ťažia z intuitívneho rozhrania na prechod nápadov do fyzických zariadení s malými programovacími alebo hardvérovými zručnosťami.

Hlavné body:

• Zjednodušené kresliace plátno optimalizované pre začiatočníkov s jednoduchým preťahovaním
• Breadboard, schematické zobrazenia a PCB zobrazenia vytvorené pre návrhy založené na Arduino
• Bezproblémové prevody medzi grafickými a obvodovými editormi
• Generátor kódu pre rôzne moduly Arduino a RPi
• Rozsiahla zbierka príkladov projektov s dokumentáciou

Fritzing odstraňuje notoricky strmú krivku učenia tradičných nástrojov EDA. Tvorcovia aj pedagógovia ocenia dobre navrhnuté rozhranie prispôsobené špeciálne na uľahčenie prototypovania elektronických systémov a produktov, bez ohľadu na ich technické znalosti. Pre všetky úrovne konštruktérov obvodov sa Fritzing umiestňuje ako jeden z najdostupnejších vstupných bodov do fyzických počítačov.

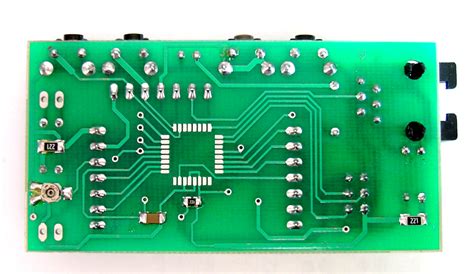

DesignSpark PCB

DesignSpark PCB, ktorý ponúka RS Components, je impozantné komplexné elektronické riešenie zahŕňajúce schematické rozloženie až po výrobu dosiek a montážne služby.

Hlavné výhody patrí:

• Intuitívne používateľské rozhranie s výkonnými skratkami, ktoré poznajú používatelia prémiových nástrojov
• Podpora viacvrstvových návrhov pomocou vysokorýchlostných komponentov
• Komplexné knižnice komponentov vrátane knižníc dielov výrobcov
• Úzka integrácia zo schematického zachytenia do zobrazení rozloženia dosky
• Úplný kusovník s odhadom nákladov na zostavenie rozpočtu projektu

DesignSpark poskytuje bezplatný prístup k funkciám, ktoré sú zvyčajne uzamknuté v platených úrovniach komerčných možností EDA. Neobmedzené množstvo vrstiev a viac ako 1000 podložiek sa starajú o zložité profesionálne návrhy. Navyše natívny export 3D STEP premosťuje pracovné postupy ECAD a MCAD. Pre pokročilé aplikácie bez softvérového rozpočtu ponúka DesignSpark možnosti, ktoré konkurujú popredným komerčným balíkom.

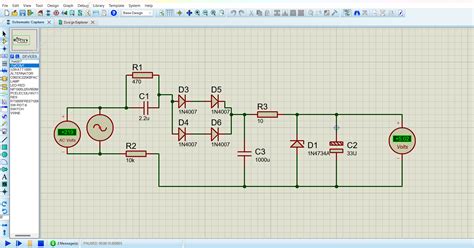

Proteus

Kombináciou schematického dizajnu so simulačnými nástrojmi Proteus urýchľuje prototypovanie elektroniky v jednotnom rozhraní. Okrem snímacích obvodov oživuje animovaná vizualizácia a knižnice modelov schémy na testovanie a predvádzanie klientom.

Prednosti:

• Kosimulácia kódu mikrokontroléra s analógovými/digitálnymi schematickými modelmi
• Rozsiahle modely zariadení a predkonfigurované demo náčrty
• Interaktívne ladenie v zobrazení priebehov v reálnom čase
• Analýzy SPICE v zmiešanom režime na vyhodnotenie integrity signálu
• Komplexná sada elektronických laboratórií v rámci jedného programu

Pre študentov a nadšencov bezplatný Proteus Lite stále umožňuje intuitívne usporiadanie schém, ale obmedzuje export grafiky alebo netlistov. Ale plne vybavený Proteus Professional povyšuje prototypovanie elektroniky ďaleko za samostatné schematické nástroje.

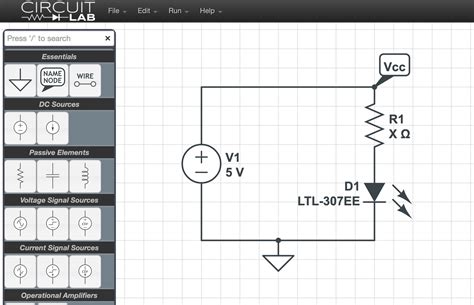

CircuitLab

CircuitLab je 100% prehliadač založený nástroj na schematické usporiadanie a simuláciu obvodov; CircuitLab ponúka možnosti návrhu základnej až strednej úrovne prístupné z akéhokoľvek zariadenia.

Prednosti:

• Knižnice komponentov premosťujú diskrétnu logiku s integrovanou
• Simulačné analýzy určujú správanie signálu
• Možnosť úpravy viacerých osôb v reálnom čase
• Integrácie kódu a aplikácií (SPICE, Mathworks atď.)
• Kontrola verzií s históriou revízií projektu

Zatiaľ čo rozloženie a exporty PCB sú obmedzené na bezplatné úrovne, CircuitLab odomyká cenovo dostupné prémiové plány pre používateľov, ktorí hľadajú rozšírenú podporu formátu súborov alebo ovládacie prvky súkromného zdieľania. CircuitLab, ktorý sa nachádza medzi zjednodušenými demo nástrojmi a pokročilými balíkmi EDA, prináša študentom a malým a stredným podnikom prístupné schémy a simulácie za presvedčivé freemium cenové body pre tých, ktorí potrebujú spoľahlivú spoluprácu a možnosti správy verzií.

Často Kladené Otázky

1. Kde môžem vytvoriť bezplatné schémy?

Môžete použiť bezplatné online nástroje ako EasyEDA, CircuitLab a Schematic Capture na jednoduché vytváranie schematických diagramov bez sťahovania akéhokoľvek softvéru. Niektoré dizajnové sady PCB ponúkajú aj bezplatné verzie pre schémy.

2. Aký softvér sa používa pre schematické diagramy?

Populárny softvér používaný pre schematické diagramy sú EasyEDA, Fritzing, KiCad, Eagle a Autodesk Eagle pre elektroniku, Lucidchart, Draw.io a Microsoft Visio pre obchodné diagramy a nanoCAD pre schémy budov a infraštruktúry.

3. Čo je to schematický diagram v návrhu PCB?

Schematický diagram v návrhu PCB je grafický náčrt zobrazujúci komponenty, pripojenia a logický tok elektronického obvodu. Tento technický výkres vedie rozloženie PCB zobrazujúce fyzické umiestnenie a medené stopy medzi elektronickými časťami, ktoré budú tvoriť fyzickú dosku plošných spojov.
